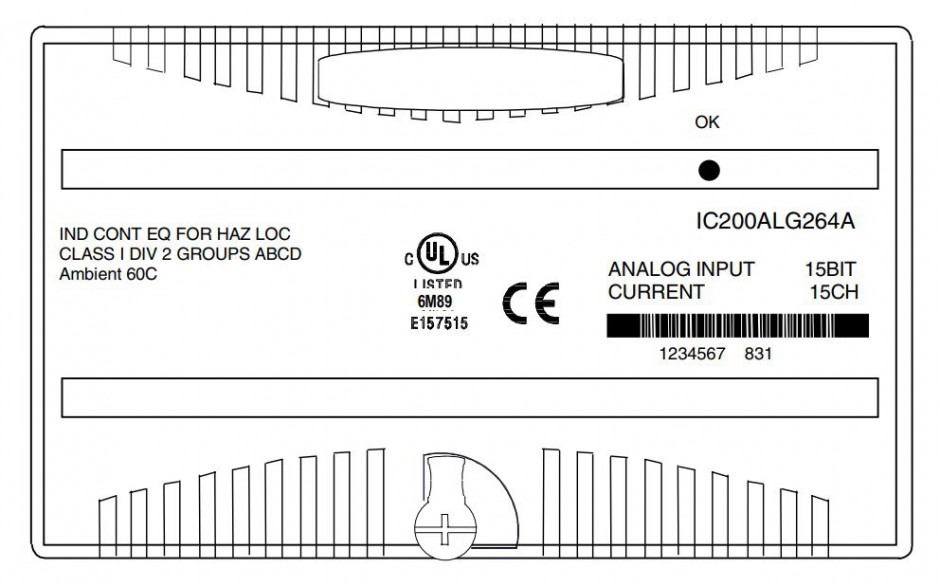

VersaMax - Moduł 15 wejść analogowych prądowych (0-20mA; 4-20mA; 15 bit)

icon-sku Kod produktu: IC200ALG264

Czas dostawy: 2-8 tyg. icon-time
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
3 320,00 PLN 4 083,60 PLN
brutto, podatek VAT: 23%
Produkty EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »


Opis produktu

Moduł ALG264 przetwarza wejściowe sygnały prądowe (4 ÷ 20 mA lub 0 ÷ 20 mA) na sygnały cyfrowe o rozdzielczości 15 bitów. Wszystkie kanały wejściowe stanowią jedną grupę.

Moduł jest zasilany z magistrali sterownika i obsługiwany przez jednostkę centralną (CPU) lub interfejs komunikacyjny (NIU). Moduł nie wymaga dodatkowego zasilania zewnętrznego i nie stanowi źródła zasilania dla czujników.

Moduł ALG264 pozwala na wykrycie przerwy w obwodzie w trybie pracy 4 ÷ 20 mA.

Zielona dioda LED oznaczona OK wskazuje obecność napięcia zasilającego moduł z magistrali, a także poprawną konfigurację i rozpoznanie go na magistrali sterownika. Zgaszenie diody OK następuje również w wyniku wystąpienia błędu w pracy przetwornika analog-cyfra, co weryfikowane jest przez moduł okresowo.

Istnieje możliwość programowego skonfigurowania modułu tak, aby w wypadku utraty komunikacji z jednostką centralną ustawiana była pewna wartość domyślna, lub podtrzymywana wartość ostatnia.



Parametry

Parametry

Liczba kanałów
15 (1 grupa)
Maksymalny pobór prądu z magistrali 5V
100 mA
Odporność napięciowa izolacji pomiędzy obwodami wejściowymi a obwodami logicznymi i masą
250 VAC przy pracy ciągłej
1500 VAC przez 1 minutę
Diagnostyka
utrata wewnętrznego zasilania, wykrywanie przerwy w obwodzie w trybie 4 ÷ 20 mA

Parametry wejść

Zakres wejściowy
4 ÷ 20 mA (domyślnie)
0 ÷ 20 mA (przy zainstalowanej zworce)
Impedancja
100 Ω
Minimalna dokładność w temperaturze +25°C
typowo ±0.3% w całym zakresie napięć lub natężeń
maksymalnie ±0.5% w całym zakresie napięć lub natężeń
Minimalna dokładność w zakresie temperatur 0 ÷ +60°C
maksymalnie ±1% w całym zakresie napięć lub natężeń
Rozdzielczość
15 bit
0.5 µA = 1 działka dla zakresu 4 ÷ 20 mA
0.625 µA = 1 działka dla zakresu 0 ÷ 20 mA
Szybkość uaktualniania stanu wejść
7,5 ms
Zobacz pełną dokumentację

Wybrane pliki techniczne

Certyfikaty

Firmware

Karty katalogowe

Pliki pozostałe

Podręczniki

Prezentacje i multimedia

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy
