Moduł komunikacyjny RS232; wbudowane 2 AI (0-10V, 10 bit)

icon-sku Kod produktu: IC200USB001

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
490,00 PLN brutto 602,70 zł
Podatek VAT: 23% , Cena brutto: 602,70 PLN

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Certyfikaty

Firmware

Karty katalogowe

Podręczniki

Prezentacje i multimedia

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

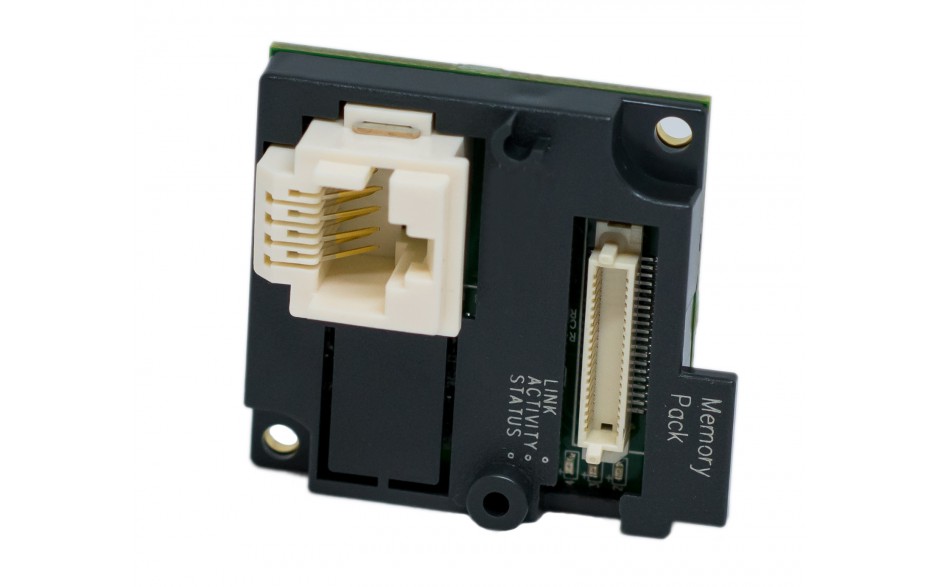

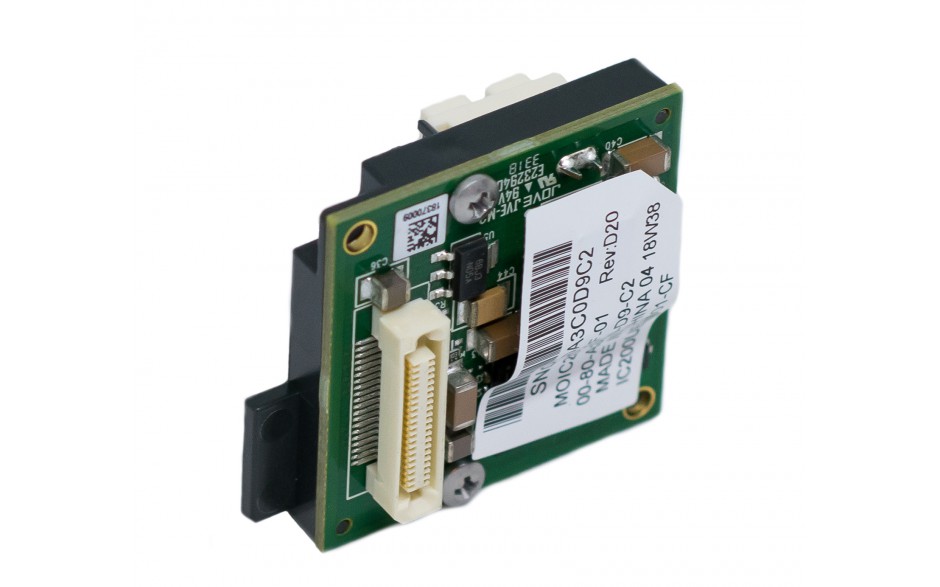

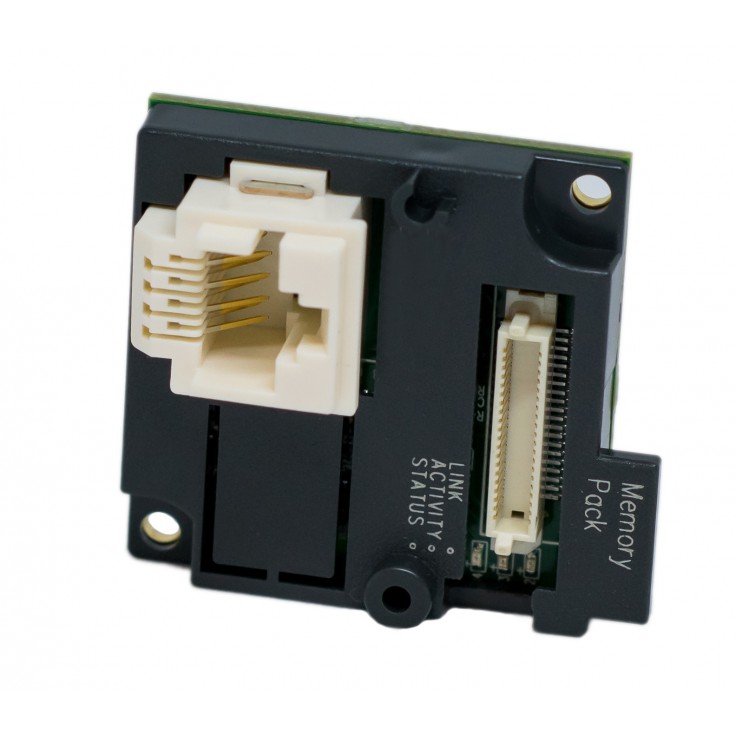

Moduł USB001 jest przeznaczony dla 20-, 40- i 64-punktowych sterowników VersaMax Micro i pracuje jako drugi port tych sterowników.

  • karta komunikacyjna
  • złącze RJ-45
  • Moduł opcjonalny dla 20-, 40- i 64-punktowych sterowników VersaMax Micro.
  • Port RS232, obsługiwane protokoły komunikacyjne: SNP Master, SNP Slave, Modbus RTU Master, Modbus RTU Slave, Serial I/O.
  • 2 wejścia analogowe 0 ÷ 10 VDC.

Charakterystyka modułu:

  • Sterownik obsługuje port RS232 znajdujący się na module jako port 2 w swojej konfiguracji.
  • Port obsługuje protokoły: SNP Master, SNP Slave, Modbus RTU Master, Modbus RTU Slave, Serial I/O.
  • Moduł dodatkowo wyposażony jest w 2 wejścia analogowe 0 ÷ 10 VDC o rozdzielczości 10 bitów.
Parametry wejść analogowych
Zakres napięć wejściowych 0 ÷ 10 VDC
Rozdzielczość 10 bitów
Dokładność ±1%
Liniowość maksymalnie ±3 LSB
Impedancja 100 kΩ
Port komunikacyjny
Styk Sygnał Funkcja
1 RS Request to Send
2 NC -
3 RD Received Data
4 SD Send Data
5 NC -
6 10V Sygnał wyjściowy 10 VDC
7 VCC Sygnał wyjściowy 5 VDC
8 SG Signal Ground
