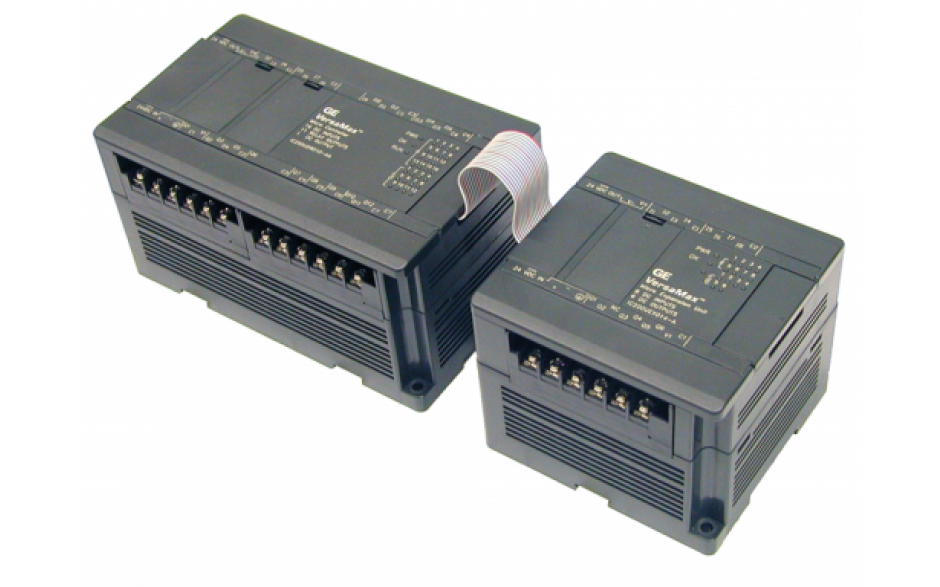

6-punktowy moduł rozszerzający UEX826 umożliwia rozbudowę dowolnego sterownika VersaMax Micro o cztery wejścia termoparowe oraz 2 wyjścia analogowe
Moduł UEX824 można konfigurować przy pomocy oprogramowania Proficy Machine Edition w wersji 5.70 lub nowszej.
Parametry | |
---|---|
Wejścia | |
Napięcie zasilania | |
Zakres | |
Czas rozruchu | |
Prąd rozruchowy | |
Pobór prądu | |
Podtrzymywanie | |
Zalecany zasilacz wejściowy | |
Waga | |
Wymiary |
PARAMETRY WEJŚĆ |
|||
Typ czujnika |
Termopary K, J, E, S, T, B, N, -/+50mV, -/+100mV |
||
Zakresy temperatur |
Typ czujnika |
Dokładny pomiar* |
Zakres wejściowy* |
K |
- 200 do 1200°C |
- 270 do 1370 °C |
|
J |
- 40 do 750°C |
- 210 do 1200 °C |
|
E |
- 200 do 900°C |
- 270 do 1000 °C |
|
S |
0 do 1600°C |
- 50 do 1760 °C |
|
T |
-200 do 350°C |
- 270 do 400 °C |
|
B |
600 do 1700°C |
- 0 do 1820 °C |
|
N |
- 200 do 1200°C |
- 270 do 1300 °C |
|
±50mV |
-50 do 50mV |
-50 do 50mV |
|
±100mV |
-100 do 100mV |
-100 do 100mV |
|
Tryb konwersji sygnału analogowego |
Wysoka dokładność (16bit) |
Standardowa dokładność (12bit) |
|
Rozdzielczość |
K, J, E, T, N |
0.1 °C |
0.5 °C |
B, S |
1 °C |
1 °C |
|
±50mV |
0.01mV |
0.025mV |
|
±100mV |
0.02mV |
0.05mV |
|
Jednostki danych wyjściowych |
0.1 °C, 0.01mV |
0.5 °C, 0.025mV |
|
Rozdzielczość cyfrowa |
15 bitów + znak |
||
Szybkość uaktualniania kanałów |
K, J, E, T, N, N, B, S |
563 ms dla wszystkich kanałów |
|
±50mV, ±100mV |
141 ms dla wszystkich kanałów |
||
Dokładność kompensacji zimnych końców |
Mniej niż ±2 °C (temperatura otoczenia wynosi od 0 do 55 ° C) |
||
Zakres temperatur kompensacji zimnych końców |
-20 do 80°C |
||
Diagnostyka (Przerwany przewód, wartość poniżej lub powyżej zakresu) |
Dioda LED na module mruga (dla każdego kanału). W rejestrze wejściowym znajduje się heksadecymalna wartość 7FFF |
Dioda LED na module mruga (dla każdego kanału). W rejestrze wejściowym znajduje się heksadecymalna wartość 7FF8 |
Parametry wyjść analogowych | |
---|---|
Zakresy pracy | 0 ÷ 20 mA (maksymalnie 20.47 mA) |
Rozdzielczość | |
Parametry wyjścia prądowego | zakres oporności obciążenia – 0 ÷ 500 Ω pojemność obciążenia – maksymalnie 2000 pF indukcyjność obciążenia – maksymalnie 1 H |
Parametry wyjścia napięciowego | pojemność obciążenia – maksymalnie 1 µF |
