Name: Moduł rozszerzeń Micro Expander; 8 DI (24 VDC), 6 DO (24 VDC); zasilanie 24 VDC
Brand: Emerson
SKU: IC200UEX014
Price: 1400.00 PLN
Availability: InStock

Moduł rozszerzeń Micro Expander; 8 DI (24 VDC), 6 DO (24 VDC); zasilanie 24 VDC

Producent

Moduł rozszerzeń Micro Expander; 8 DI (24 VDC), 6 DO (24 VDC); zasilanie 24 VDC

Kod produktu: IC200UEX014

Czas dostawy: 2-8 tyg.

Zaloguj się, by zobaczyć niższe ceny.

Zaloguj się, i zobacz niższe ceny.

Porównaj

Zapisz w schowku

Drukuj kartę produktu

1 400,00 PLN netto 1 722,00 PLN netto

brutto, podatek VAT: 23%

Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.

Przesyłka kurierska - 25 PLN netto Przesyłka kurierska - 25 PLN netto Od 5000 PLN lub odbiór osobisty - bezpłatnie Warunki dostawy » Dostawa

Produkt objęty jest pomocą techniczną ASTORPomoc Techniczna ASTOR Szczegóły wsparcia » Szczegóły

Gwarancja 24 miesięcy

Oceń produkt

Opis produktu

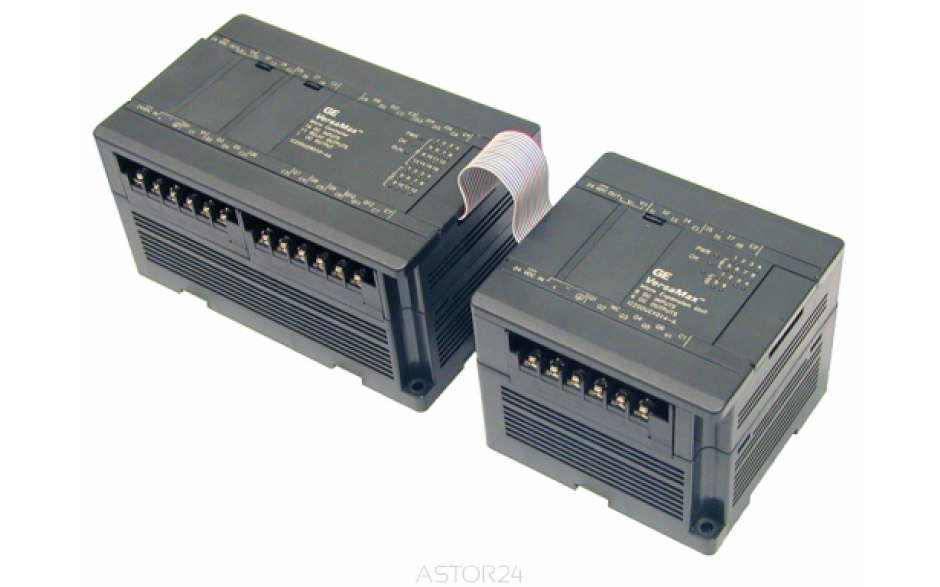

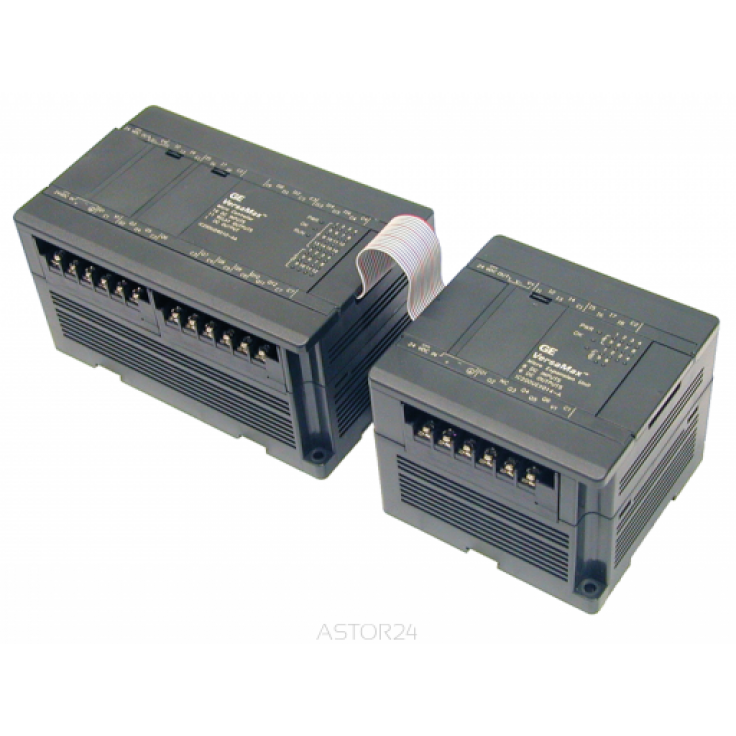

Moduł rozszerzający sterownika VersaMax Micro - UEX014 posiada 8 wejść prądu stałego DC oraz obsługuje 2 nisko prądowe i 4 wysoko prądowe wyjścia tranzystorowe DC.

Główne cechy:

moduł rozszerzeń do sterowników VersaMax Micro
8 wejść dyskretnych 24VDC
6 wyj. cyfrowych 24 VDC
diagnostyka na diodach LED
kabel do podłączenia ze sterownikiem (10cm)
zasilanie 24 VDC

Parametry

Parametry
Wejścia	8 wejść 24 VDC działających w logice dodatniej lub ujemnej
Wyjścia	4 nisko-prądowe i 2 wysoko-prądowe wyjścia tranzystorowe DC
Źródło napięcia +24 VDC	maksymalnie 200 mA
Zakres zasilania	24 VDC –20%, +25%
Czas rozruchu	10 ms dla natężenia prądu 1.0 A
Prąd rozruchowy	maksymalnie 1.0 A przy napięciu 30 VDC
Pobór prądu	typowo 0.16 A przy napięciu 24 VDC
Zalecany zasilacz wejściowy	4 W
Waga	270 g
Wymiary	90 x 95 x 76 mm
Parametry wejść i wyjść
Parametry wejść prądu stałego DC
Napięcie nominalne	24 VDC
Zakres napięć wejściowych	0 ÷ 30 VDC
Pobór prądu	typowo 7.5 mA
Impedancja	2.8 kΩ
Napięcie w stanie aktywnym	minimalnie 15 VDC (włączony)
Napięcie w stanie nieaktywnym	maksymalnie 5 VDC (wyłączony)
Prąd w stanie aktywnym	minimalnie 4.5 mA (włączony)
Prąd w stanie nieaktywnym	maksymalnie 1.5 mA (wyłączony)
Czas reakcji	0.5 ÷ 20 ms
Odporność napięciowa izolacji	1500 V (wartość skuteczna pomiędzy obwodami wejść a obwodami logicznymi) 500 V (wartość skuteczna pomiędzy grupami wyjść)
Parametry wyjść tranzystorowych
Zasilanie zewnętrzne	zasilanie wymagane dla prawidłowej pracy wyjść: 10 ÷ 30 VDC
Zakres napięć	12/24 VDC (+10%, -15%, na VC)
Maksymalne obciążenie	1.0 A na punkt przy napięciu 24 VDC przy 100% okresie trwania włączenia (Q1, Q2) 0.75 A na punkt przy napięciu 12 VDC przy 100% okresie trwania włączenia (Q3–Q6) 0.5 A na punkt przy napięciu 24 VDC przy 100% okresie trwania włączenia (Q3–Q6)
Maksymalny prąd rozruchowy	8.0 A przez 20 ms, 1 impuls (Q1, Q2) 4.0 A przez 20 ms, 1 impuls (Q3–Q6)
Spadek napięcia na wyjściu	maksymalnie 0.5 VDC
Prąd upływu w stanie OFF ("0")	maksymalnie 100 µA
Czas reakcji przy załączaniu	maksymalnie 0.1 ms (24 VDC, 0.2 A)
Czas reakcji przy wyłączaniu	maksymalnie 0.1 ms (24 VDC, 0.2 A)
Odporność napięciowa izolacji	1500 VAC (wartości skutecznej pomiędzy obwodami wejść a obwodami logicznymi) 500 VAC (wartości skutecznej pomiędzy grupami wyjść)
Bezpiecznik	wyjście powinno być zabezpieczone zewnętrznym bezpiecznikiem, w przeciwnym wypadku, zwarcie na obciążeniu może spowodować uszkodzenie tranzystora modułu wyjściowego, który nie może zostać samodzielnie wymieniony przez użytkownika
