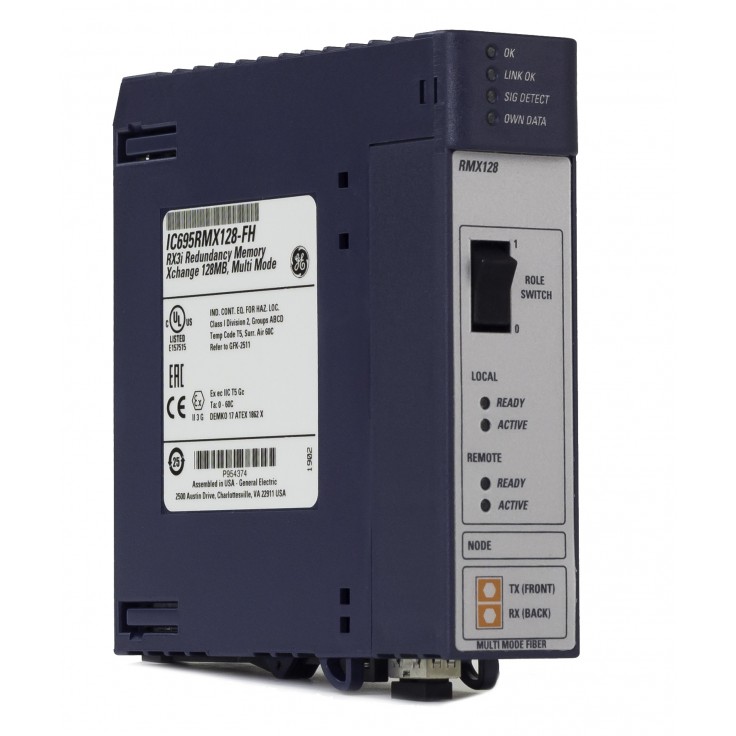

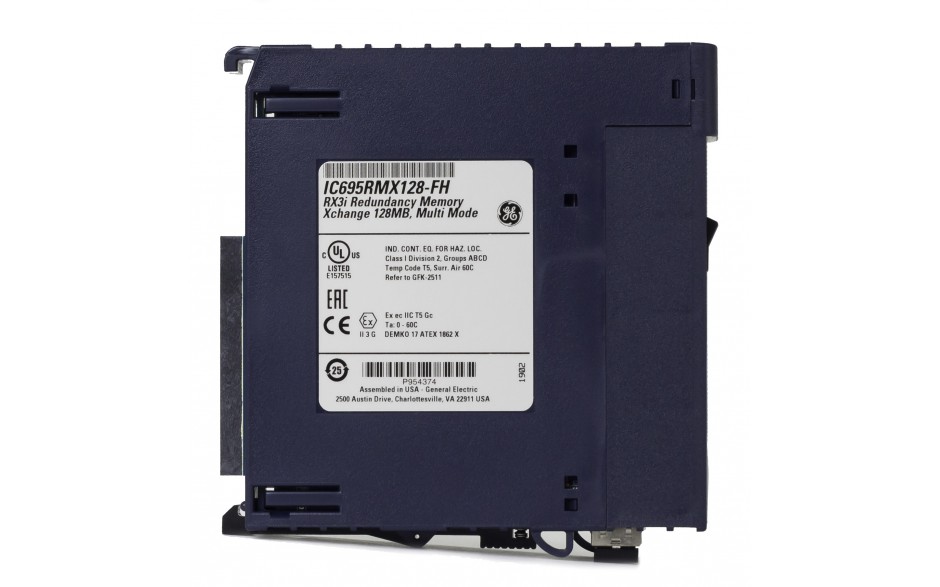

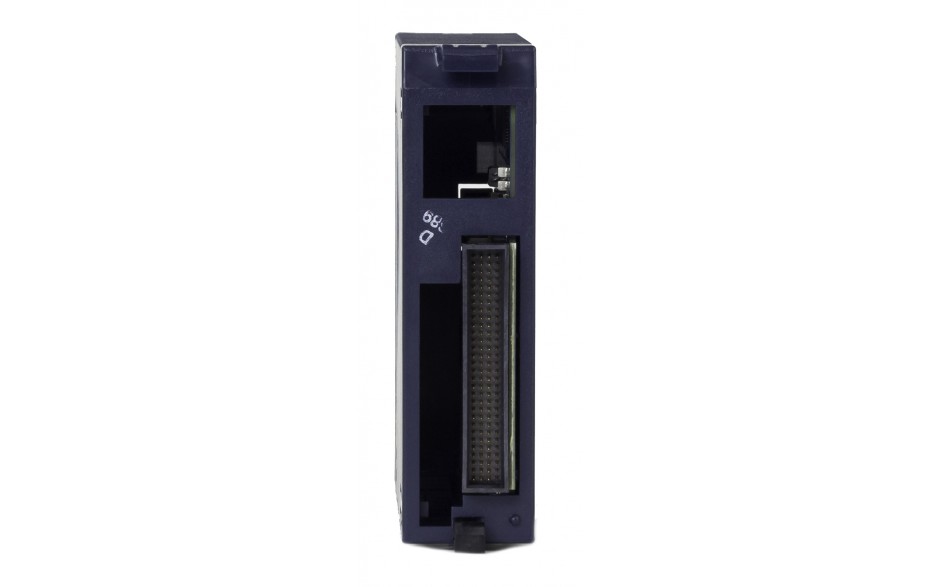

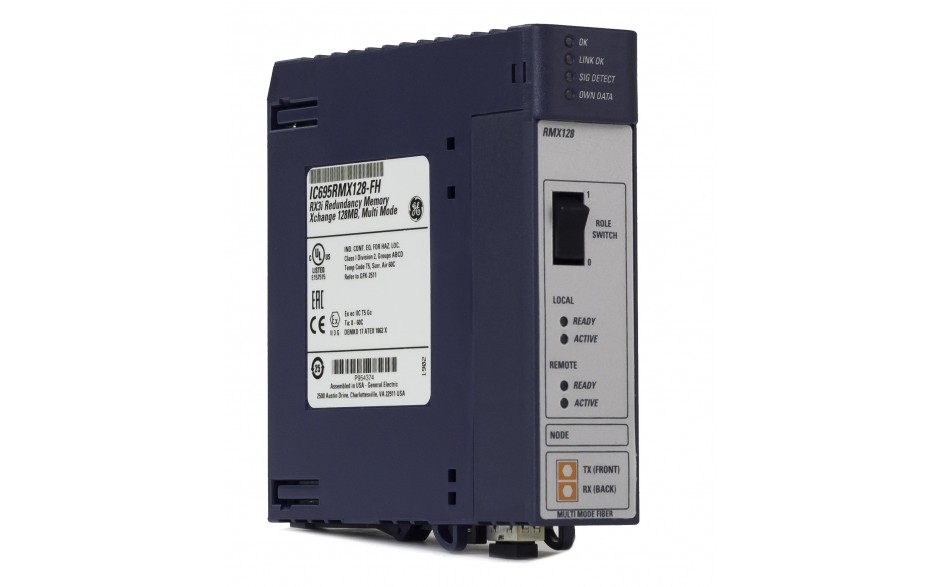

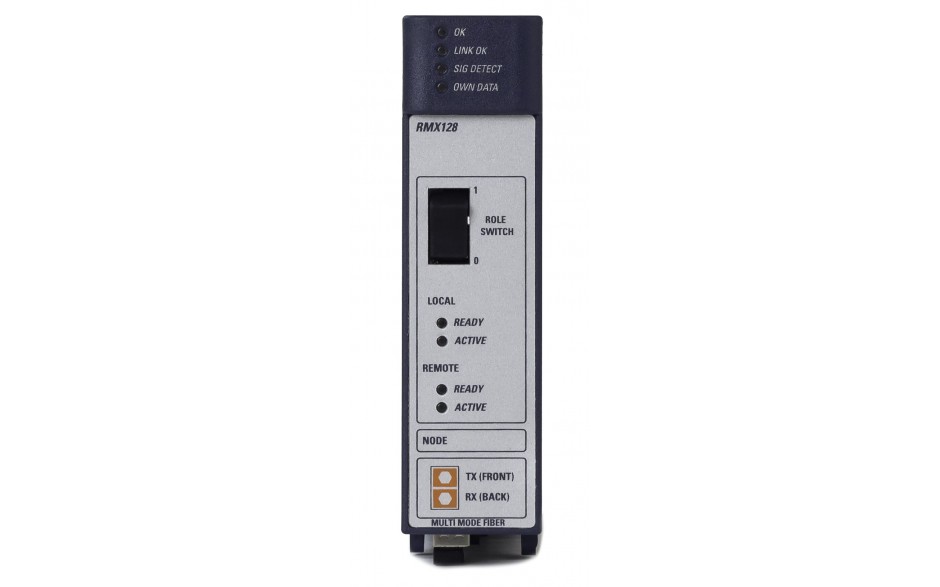

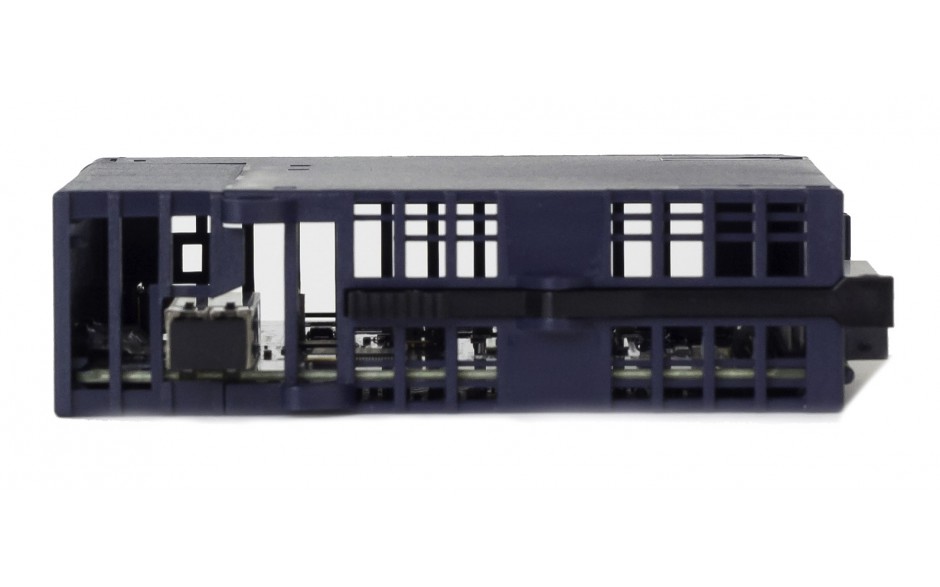

RX3i - Moduł do synchronizacji kontrolerów w układach redundancji (długość światłowodu do 300m)

icon-sku Kod produktu: IC695RMX128

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
13 200,00 PLN 16 236,00 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 60 miesięcy



Opis produktu

Moduły Redundancy Memory Xchange (RMX) działają jako węzeł w sieci lub jako dedykowane łącze między procesorami w systemie redudancji. Gdy RMX nie jest używany jako łącze w systemie redundancji, jest funkcjonalnie identyczny z modułem IC695CMX128 i może być stosowany jako węzeł w sieci pamięci refleksyjnej zapewniającej deterministyczne współdzielenie danych pomiędzy sterownikami PLC i innymi urządzeniami komputerowymi w szybkiej sieci światłowodowej. Sieć pamięci może zawierać do 256 urządzeń, gdzie każdy węzeł w sieci jest połączony łańcuchowo w pętli za pomocą kabli światłowodowych.

Moduły RMX używane w systemie redundancji procesora zapewniają ścieżkę do przesyłania danych między dwoma procesorami nadmiarowymi w systemie redundantnym. Kompletna ścieżka komunikacyjna składa się z jednego RMX w jednostce głównej, jednego RMX w jednostce dodatkowej i dwóch szybkich kabli światłowodowych łączących je ze sobą. Musi to być pierścień dwuwęzłowy.

GE zdecydowanie zaleca skonfigurowanie i zainstalowanie dwóch łączy nadmiarowych (w sumie cztery moduły RMX). Opcjonalnie systemy można skonfigurować dla pojedynczego łącza nadmiarowego (w sumie dwa moduły RMX).

Gdy RMX jest używany jako łącze w systemie redundancji, nie może być używany jako moduł pamięci Xchange ogólnego przeznaczenia. Szczegółowe informacje na temat działania systemu redundancji CPU PACSystems można znaleźć w podręczniku użytkownika PACSystems Hot Standby CPU Redundancy User Manual, GFK-2308.

Kaseta bazowa PACSystems RX3i obsługuje maksymalnie sześć modułów Memory Xchange w dowolnej kombinacji modułów RMX128, RMX228 i CMX128. Maksymalnie dwa moduły RMX mogą być skonfigurowane jako łącza komunikacyjne nadmiarowości.


Cechy charakterystyczne:

  • forma pojedynczego gniazda,
  • 128 MB pamięci,
  • system światłowodowy: 2.12 GBaud,
  • procesor RX3i niewymagany do obsługi sieci.
  • połączenie do 300 m,
  • dynamiczne rozmiary pakietów od 4 do 64 bajtów,
    kontrolowane przez moduł RMX.
  • programowalne przerwania na wyjściach modułu,
  • cztery ogólne przerwania sieciowe z 32 bitami danych każdy,
  • wykrywanie błędów sieciowych,
  • do 256 węzłów na sieć,
  • redundantna praca w trybie transferu.

Parametry

Parametry

IC695RMX128

Rozmiar przesyłanych pakietów
dynamiczne,
automatycznie kontrolowane
Pamieć użytkownika
128MB
Prąd wejściowy (z magistrali zasilajacej)
580 mA dla +3.3V DC
220 mA at +5V DC
Złącza
złącze światłowodowe typu LC,
zgodnie z IEC 61754-20
