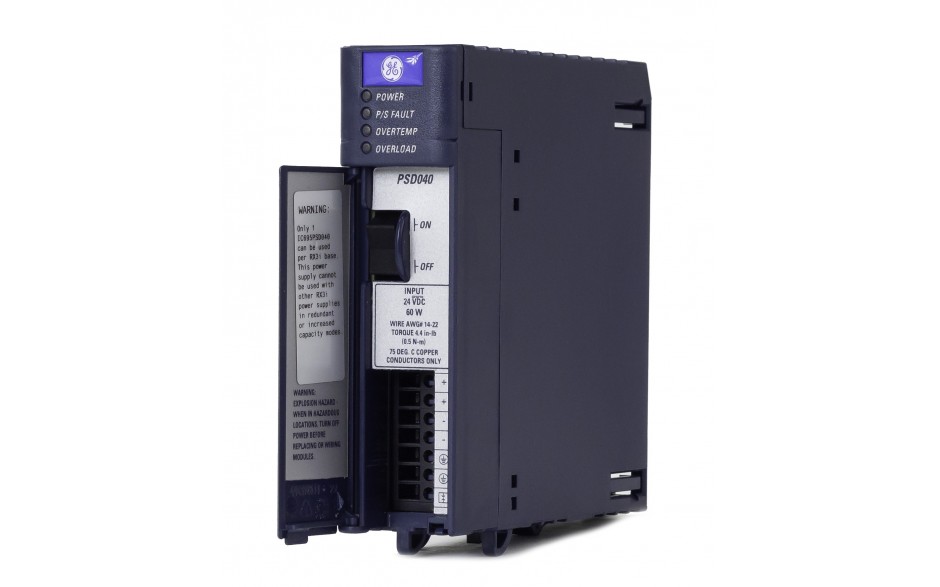

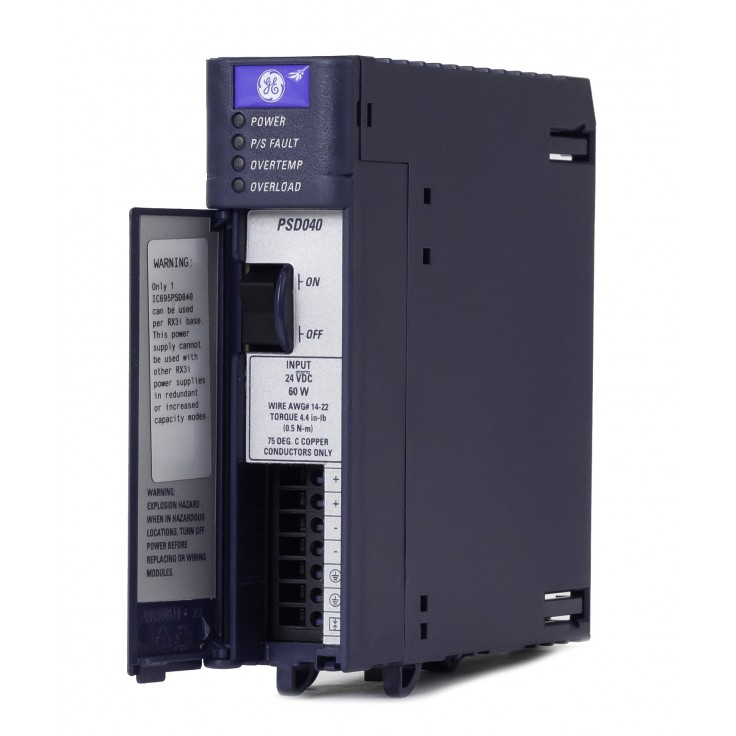

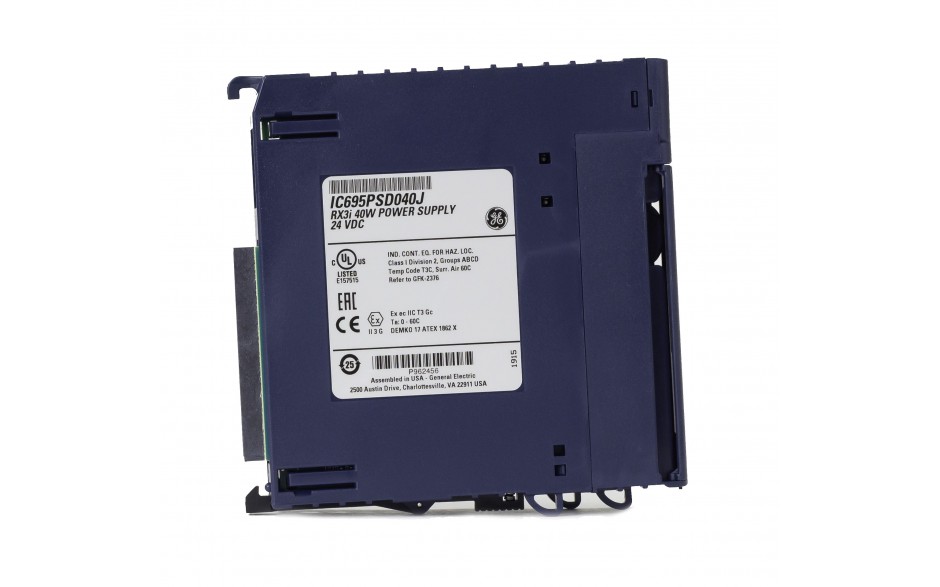

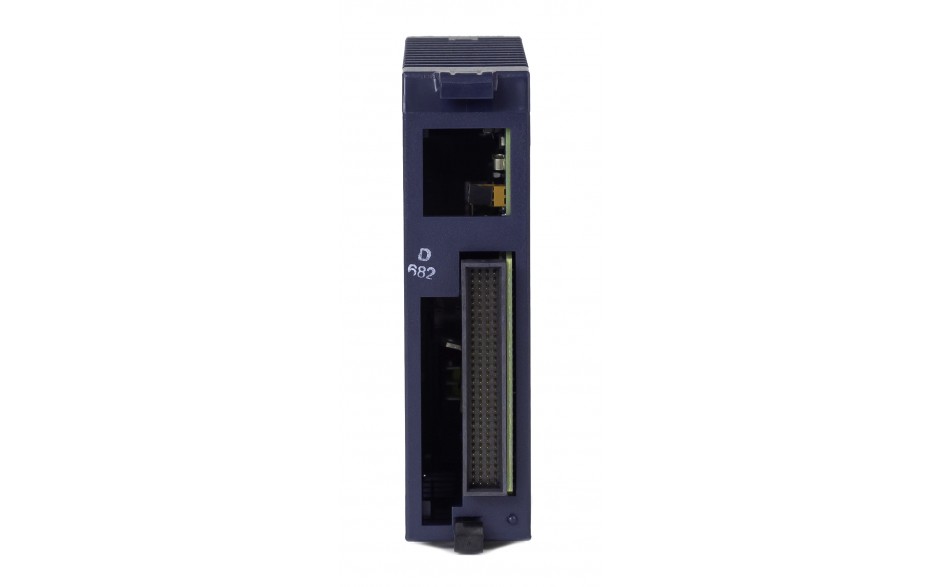

RX3i - Zasilacz do kasety bazowej RX3i 24 VDC; 40W

icon-sku Kod produktu: IC695PSD040

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Czas dostawy: 2-8 tyg. icon-time
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Zasilacz PSD040 może pracować przy napięciu zasilającym 24 VDC.

Zasilacz zajmuje jedno gniazda kasety montażowej. Może być montowany w dowolnym gnieździe kasety głównej kontrolera, oprócz gniazda ostatniego, przeznaczonego dla modułu umożliwiającego podłączanie kastet rozszerzających (IC695LRE001).

Zasilacz dostarcza na magistralę kontrolera napięcia: 3.3 VDC, 24 VDC do zasilania cewek wyjść przekaźnikowych oraz 5.1 VDC. W przypadku niektórych modułów z grupy IC693 i IC694 wymagających izolowanego zasilania 24 VDC, konieczne jest dołączenie zewnętrznego źródła zasilania do zacisków na kasecie.


Zasilacz PSD040 wyposażony jest w 4 diody statusowe:

  • POWER – wskazuje obecność napięcia zasilającego (kolor pomarańczowy) i podanie zasilania na magistralę kontrolera (kolor zielony).
  • P/S FAULT – oznacza uszkodzenie zasilacza (kolor czerwony), zasilacz nie podaje zasilania na magistralę kontrolera.
  • OVERTEMP – dopuszczalna temperatura pracy zasilacza jest przekroczona lub bliska przekroczenia (pomarańczowy).
  • OVERLOAD – dopuszczalne obciążenie zostało przekroczone, w co najmniej jednym z obwodów wyjściowych zasilacza (pomarańczowy).

Dodatkowo zasilacz jest wyposażony w przełącznik załączający/wyłączający zasilanie oraz posiada podwojone zaciski, co umożliwia połączenie zasilaczy w łańcuch.

Obwody napięciowe 5.1 VDC i 3.3 VDC posiadają zabezpieczenie przeciwzwarciowe i przeciążeniowe. Po zadziałaniu takiego zabezpieczenia zasilacz odłącza zasilanie kontrolera RX3i, a następnie samodzielnie próbuje przywrócić zasilanie do kaset. Jako dodatkowe zabezpieczenie zastosowano bezpiecznik. Błędy w działaniu zasilacza (Overtemp, Overload, P/S Fault) są lokowane do tablicy błędów kontrolera RX3i.


Zasilacz PSD040 może być montowany jedynie w kasetach montażowych z grupy IC695.
Zasilacz tego typu nie może być stosowany w kasetach rozszerzających z grupy IC694 i IC693.
W jednej kasecie można zainstalować tylko jeden zasilacz PSD040.

Parametry

IC695PSD040

Napięcie wejściowe
24 VDC
Zakres napięć wejściowych
18 ÷ 30 VDC (przy uruchamianiu)
12 ÷ 30 VDC (podczas pracy)
Moc wejściowa
maksymalnie 60 W przy pełnym obciążeniu
Prąd rozruchowy
maksymalnie 4 A przez 100 ms
Moc wyjściowa
maksymalnie 40 W dla +24 VDC (przekaźniki)
maksymalnie 30 W dla +5.1 VDC
maksymalnie 30 W dla +3.3 VDC
maksymalna moc zależy od temperatury pracy
Napięcia wyjściowe
nominalnie 5.1 VDC (5.0 ÷ 5.2 VDC)
nominalnie 3.3 VDC (3.1 ÷ 3.5 VDC)
Prądy wyjściowe
0 ÷ 6 A przy 5.1 VDC
0 ÷ 9 A przy 3.3 VDC
Izolacja
-
Czas podtrzymywania
10 ms
Jest to czas, przez który zasilacz będzie utrzymywał poprawne napięcia, mimo zaniku napięcia zasilania. Jeżeli zasilacz jest używany do modułów przekaźnikowych, wymagane są specjalne zabezpieczenia, ponieważ mogą wystąpić chwilowe wyłączenia przekaźników.
