RX3i - Zasilacz do kasety bazowej RX3i 240 VAC; 40W - do układów rezerwacji zasilania

icon-sku Kod produktu: IC695PSA140

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

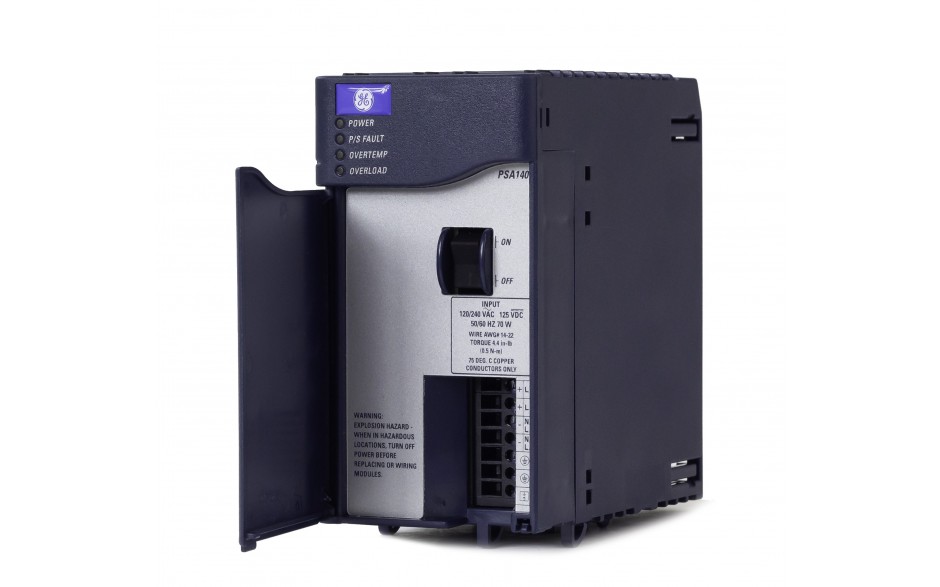

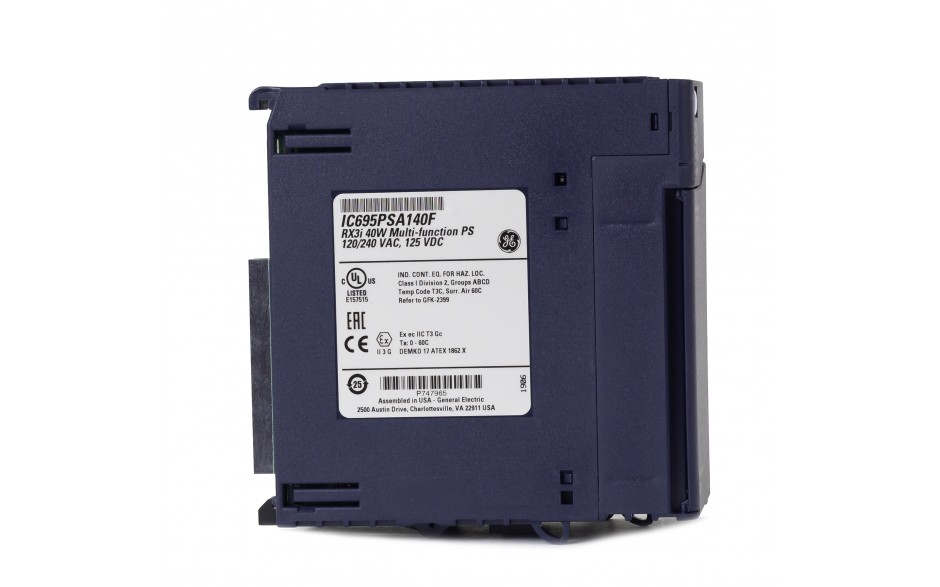

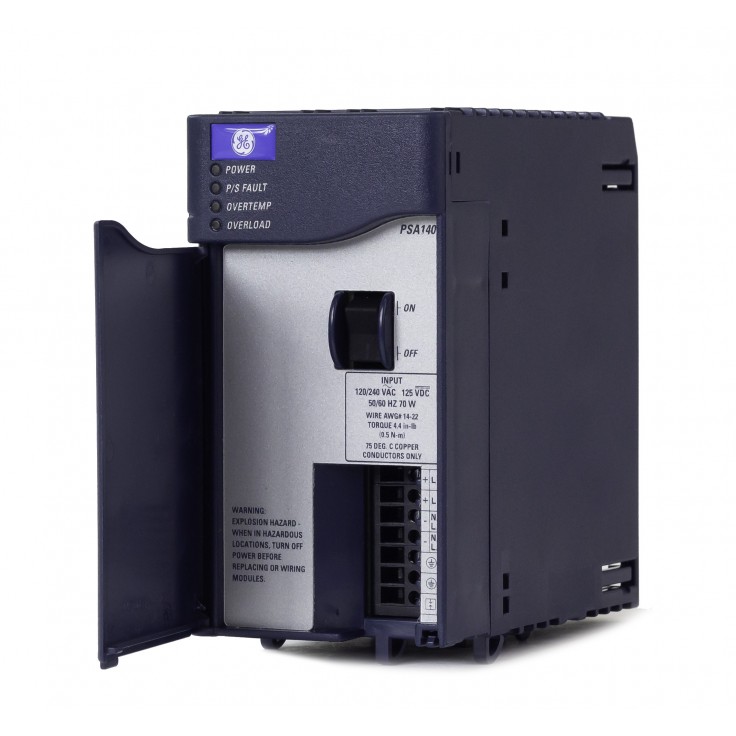

Zasilacz PSA140 dedykowany jest do kaset z modułami RX3i o większym zapotrzebowaniu na moc lub do kaset z rezerwacją zasilaczy. W jednej kasecie RX3i można instalować kilka takich zasilaczy, przez co uzyskuje się zwiększenie dostarczanej do kasety sumarycznej mocy lub osiąga się rezerwację zasilaczy. Uwaga: zasilacz może być instalowany w jednej kasecie wraz zasilaczami PSA140 lub PSD140. Ze względu na mniejszą ilość miejsca zajmowanego w kasecie, zaleca się stosowanie zasilaczy PSD140 w układach rezerwacji.

Zasilacz zajmuje dwa gniazda kasety montażowej. Może być montowany w dowolnym gnieździe kasety głównej kontrolera, oprócz gniazda ostatniego, przeznaczonego dla modułu umożliwiającego podłączanie kastet rozszerzających (IC695LRE001).

Zasilacz dostarcza na magistralę kontrolera napięcia: 3.3 VDC, 24 VDC do zasilania cewek wyjść przekaźnikowych oraz 5.1 VDC. W przypadku niektórych modułów z grupy IC693 i IC694 wymagających izolowanego zasilania 24 VDC, konieczne jest dołączenie zewnętrznego źródła zasilania do zacisków na kasecie.


Zasilacz ten, obok standardowych trybów pracy, może pracować w następujących dodatkowych trybach:

  • Load Sharing – podział zapotrzebowania na moc pomiędzy kilka zasilaczy.
  • Basic Redundancy – podstawowa metoda rezerwacji.
  • Power Source Redundancy – pełna rezerwacja zasilania.

W trybie Load Sharing w ramach kasety kontrolera możemy zainstalować maksymalnie do 4 identycznych modułów zasilacza, dzięki czemu możemy do systemu dostarczyć do 160 W.
W trybie tym bardzo ważne jest, aby poszczególne moduły zasilacza były podpięte z jednego źródła zasilania tak, aby załączanie i wyłączanie zasilaczy następowało równocześnie.

Basic Redundancy to tryb polegający na dodaniu jednego dodatkowego zasilacza powyżej liczby zasilaczy wymaganych w systemie. Dzięki temu możliwa jest w trakcie pracy wymiana jednego z nich, podczas gdy pozostałe zapewnią wystarczającą moc do zasilenia całego układu. Należy jednak pamiętać, Że tryb ten nie zabezpiecza przed utratą zewnętrznego zasilania.

Power Source Redundancy łączy obydwie dwie metody oferując dodatkowo możliwość zabezpieczenia się na wskutek braku utraty zasilania z jednego ze źródeł. Przykładowo w kontrolerze możemy zbudować system, który będzie wyposażony w cztery zasilacze po dwa w grupie podłączonej do różnych źródeł zasilania. Przy takim rozwiązaniu mamy w systemie zapewnione dostarczenie w ciągły sposób 80 W, a także automatyczne przełączenie na zasilacze rezerwowe w przypadku awarii jednego ze źródeł zasilających.


Zasilacz PSA140 wyposażony jest w 4 diody statusowe:

  • POWER – wskazuje obecność napięcia zasilającego (kolor pomarańczowy) i podanie zasilania na magistralę kontrolera (kolor zielony).
  • P/S FAULT – oznacza uszkodzenie zasilacza (czerwony), zasilacz nie podaje zasilania na magistralę kontrolera.
  • OVERTEMP – dopuszczalna temperatura pracy zasilacza jest przekroczona lub bliska przekroczenia (pomarańczowy).
  • OVERLOAD – dopuszczalne obciążenie zostało przekroczone, w co najmniej jednym z obwodów wyjściowych zasilacza (pomarańczowy).

Dodatkowo zasilacz jest wyposażony w przełącznik załączający/wyłączający zasilanie oraz posiada podwojone zaciski, co umożliwia połączenie zasilaczy w łańcuch.

Obwody napięciowe 5.1 VDC i 3.3 VDC posiadają zabezpieczenie przeciwzwarciowe i przeciążeniowe. Po zadziałaniu takiego zabezpieczenia zasilacz odłącza zasilanie kontrolera RX3i, a następnie samodzielnie próbuje przywrócić zasilanie do kaset. Jako dodatkowe zabezpieczenie zastosowano bezpiecznik. Błędy w działaniu zasilacza (Overtemp, Overload, P/S Fault) są lokowane do tablicy błędów kontrolera RX3i.


Zasilacz PSA140 może być montowany jedynie w kasetach montażowych z grupy IC695.
Zasilacz tego typu nie może być stosowany w kasetach rozszerzających z grupy IC694 i IC693.
Zasilacz ten nie może być instalowany w jednej kasecie razem z zasilaczem IC695PSA040 lub IC695PSD040.

Parametry

IC695PSA140

Napięcie wejściowe
120/240 VAC
125 VDC
Zakres napięć wejściowych
85 ÷ 264 VDC
100 ÷ 300 VDC
Moc wejściowa
maksymalnie 70 W przy pełnym obciążeniu
Prąd rozruchowy
maksymalnie 4 A przez 250 ms
Moc wyjściowa
maksymalnie 40 W dla +24 VDC (przekaźniki)
maksymalnie 30 W dla +5.1 VDC
maksymalnie 30 W dla +3.3 VDC
maksymalna moc zależy od temperatury pracy
Napięcia wyjściowe
nominalnie 24 VDC (19.2 ÷ 28.8 VDC)
nominalnie 5.1 VDC (5.0 ÷ 5.2 VDC)
nominalnie 3.3 VDC (3.1 ÷ 3.5 VDC)
Prądy wyjściowe
0 ÷ 6 A przy 5.1 VDC
0 ÷ 9 A przy 3.3 VDC
0 ÷ 1.6 A przy 24 VDC
Izolacja
250 VAC ciągłe
1500 VAC przez 1 minutę
Czas podtrzymywania
20 ms
Jest to czas, przez który zasilacz będzie utrzymywał poprawne napięcia, mimo zaniku napięcia zasilania. Jeżeli zasilacz jest używany do modułów przekaźnikowych, wymagane są specjalne zabezpieczenia, ponieważ mogą wystąpić chwilowe wyłączenia przekaźników.
