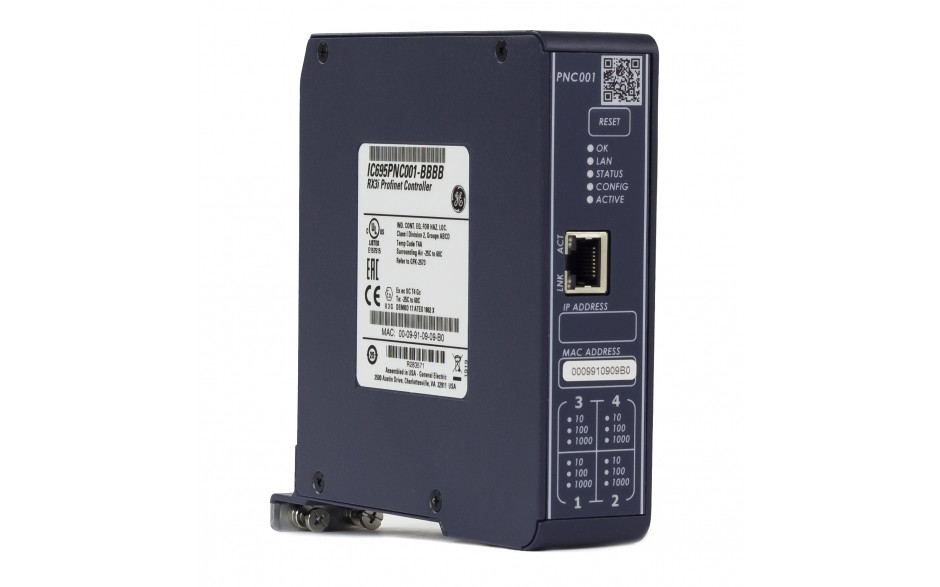

RX3i - Moduł komunikacyjny Profinet Controller MRP 1 Gb

icon-sku Kod produktu: IC695PNC001

Dostępny icon-available
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
4 250,00 PLN 5 227,50 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »
Zapłać do 12:00 i prześlij potwierdzenie wpłaty, a produkt będzie u Ciebie następnego dnia.
Możesz zwrócić produkt do 14 dni.


Opis produktu

Kontroler PNC001 umożliwia dołączenie kontrolerów serii RX3i do sieci Profinet i komunikację z urządzeniami typu IO-Devices. Moduł jest zgodny z PROFINET IO, Version 2.2 IO Controller i może pracować z prędkością 100Mbps lub 1Gbps. W module wbudowane są dwa porty RJ-45, pozwalające na dołączenie go do sieci Profinet za pomocą kabli miedzianych. Przygotowane są także dwa gniazda, w których mogą zostać zainstalowanie wkładki SFP (Small Form-factor Pluggable) np. na kabel światłowodowy jedno lub wielomodowy.

Moduł ma szereg bitów statusowych, umożliwiających dostęp do informacji diagnostycznych zarówno odnośnie stanu kontrolera, jak i urządzeń przezeń nadzorowanych. Opcjonalnie, można w celach diagnostycznych, za pomocą portu micro USB, podłączyć do modułu PNC001 komputer i skorzystać ze zdalnej konsoli tekstowej telnet.

Moduł PNC001 wspiera protokół redundancji mediów komunikacyjnych Media Redundancy Protocol (MRP) zarówno w trybie Manager jak i klient. Pozwala on na kontynuowanie transmisji danych, pomimo uszkodzenia toru komunikacyjnego.


Moduł obsługuje także protokoły:

  • SNMP (Simple Network Management Protocol)
  • LLDP (Link Layer Discovery Protocol).

Typy topologii, w jakich może pracować moduł PNC001:

  • Z użyciem pojedynczego portu
  • Daisy-chain
  • Ring
  • Star

Częstość wymiany pakietów modułu PNC001 z modułem IO-Device jest konfigurowalna, zależy też od możliwości samego urządzenia IO-Device.

Wbudowany na module przycisk RESTART umożliwia ręczne wznowienie pracy modułu bez konieczności odłączania zasilania całego kontrolera.

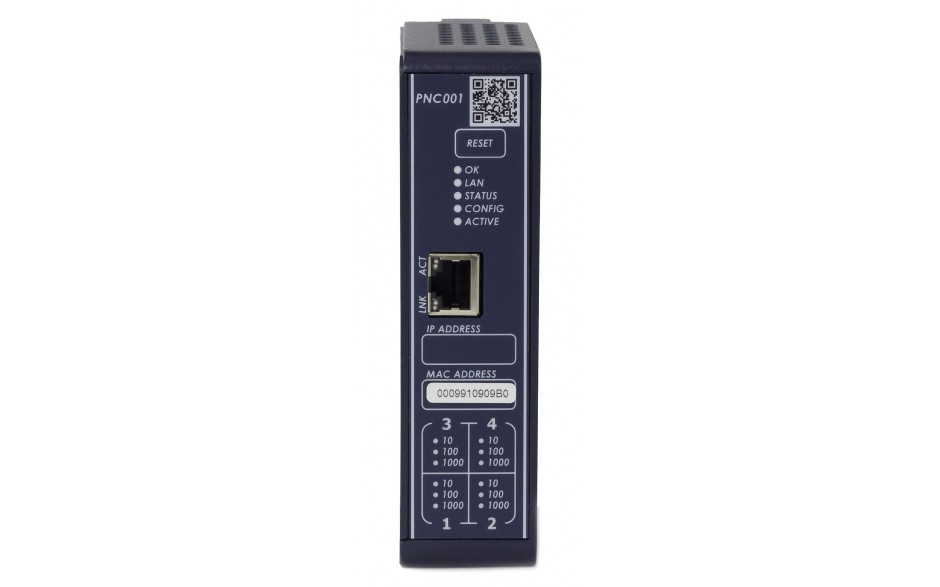

Diody sygnalizacyjne LED w module PNC001 i ich znaczenie:

  • OK – ciągłe świecenie w kolorze zielonym oznacza normalną pracę modułu
  • LAN – wskazuje przetwarzane pakietów przez port
  • STATUS – sygnalizowanie pracy modułu bez wystąpienia jakiegokolwiek błędu
  • CONFIG – zaświeca się, gdy moduł został poprawnie skonfigurowany do pracy
  • ACTIVE – pokazuje status połączenia PROFINET
  • USB – sygnalizuje aktywność portu USB
  • 1, 2, 3, 4 – sygnalizują aktywność portów PROFINET


Parametry

Parametry

IC695PNC001

Wspierana wersja PROFINET
PROFINET Version 2.2 General Class A IO-Controller
Kompatybilność modułu PNC001 z CPU
Dla CPU315 i CPU320 wymagana jest wersja firmware w CPU co najmniej 7.0.
Dla CPE305 i CPE310 wymagana jest wersja firmware w CPU co najmniej 7.10.
Kompatybilność modułu ze środowiskiem programistycznym
Proficy Machine Edition wersja 7.0 lub nowsza
Wymagania odnośnie zasilania (prądy pobierane z magistrali systemowej)
Dla napięcia 3.3 V:
0.5 A bez zainstalowanych wkładek SFP
1.2 A (maksymalnie) dla zainstalowanych dwóch wkładek

Dla napięcia 5 V:
1.5 A (maksymalnie)
Zakres temperatury pracy
0 - 60 °C przy chłodzeniu powietrzem bez użycia wentylatora
W przypadku stosowania niektórych wkładek SFP i w zależności od położenia modułu PNC001, zakres temperatur pracy może ulec zmniejszeniu, zgodnie z dokumentacją GFK-2571
Ilość portów PROFINET
Sumarycznie 4:
2 porty RJ-45
2 gniazda na wkładki SFP (wkładki nie są dostarczane wraz z modułem)
Port Micro USB
1 port do obsługi serwisowej za pomocą komputera, przy użyciu komend Command Line Interface
Standard portów sieciowych LAN
IEEE 802.2 Logical Link Control Class I
IEEE 802.3 CSMA/CD Medium Access Control 10/100/1000 Mbps
Maksymalna pamięć I/O
128 KB mieszanej pamięci na wejścia/wyjścia dla każdego kontrolera PROFINET
Bity statusowe
32 bity
Częstość uaktualniania danych na sieci PROFINET
Konfigurowalna, zależna od możliwości dołączonego urządzenia IO-Device: 1ms, 2ms, 4ms, 8ms, 16ms, 32ms, 64ms, 128ms, 256ms, 512ms
Ilość adresów IP
Jeden, wspólny
Ilość adresów MAC
Pięć; osobny dla każdego z portów i dodatkowy jeden wewnętrzny, używany w protokole LLDP
Ilość modułów PNC001 zainstalowanych w kontrolerze RX3i
4 moduły; muszą być instalowane w kasecie głównej
Ilość urządzeń IO-Device, obsługiwanych przez moduł PNC001
64 urządzenia przypadające na jeden moduł PNC001
Ilość urządzeń IO-Device na sieci PROFINET
255 urządzenia, których obsługa jest rozłożona pomiędzy maksymalnie 8 modułami PNC001
Ilość urządzeń IO-Device, obsługiwanych przez kontroler RX3i
255 urządzenia, których obsługa jest rozłożona pomiędzy maksymalnie 4 modułami PNC001
ilość kontrolerów w sieci PROFINET
Maksymalnie 8
Ilość slotów PROFINET przypadających na urządzenie IO-Device
256
Ilość subslotów PROFINET przypadających na slot
256
Ilość submodułów PROFINET przypadających na kontroler RX3i
2048
Wymiana na ruchu modułu PNC001
Jest obsługiwana
