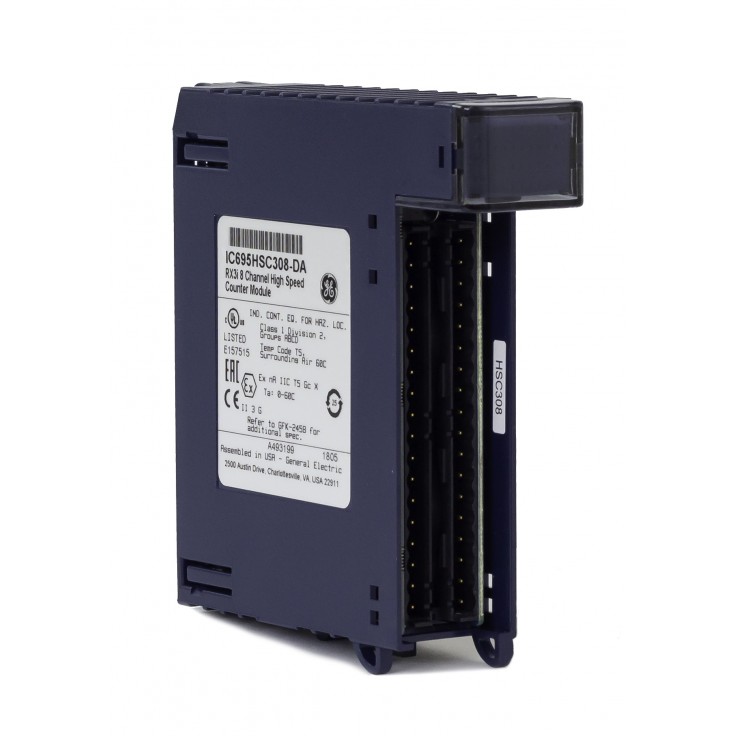

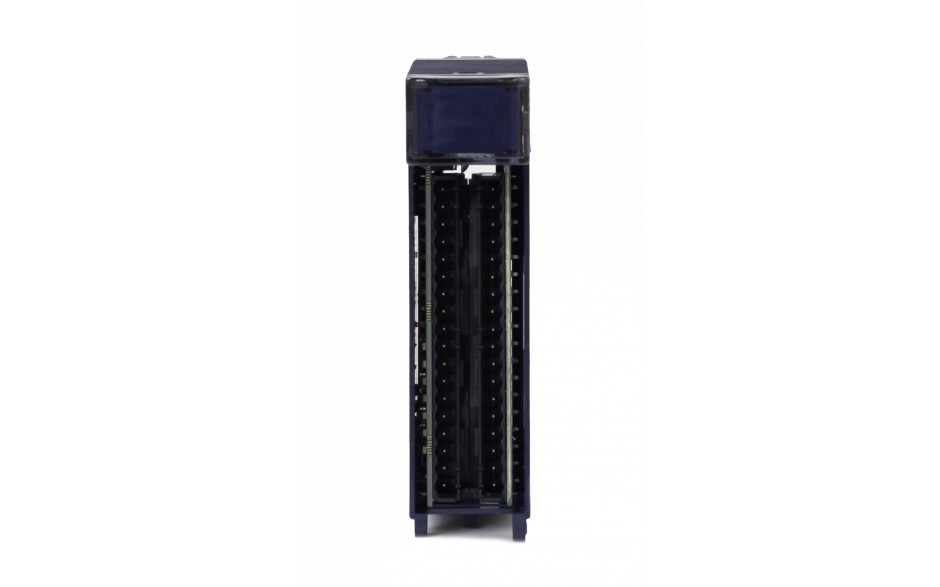

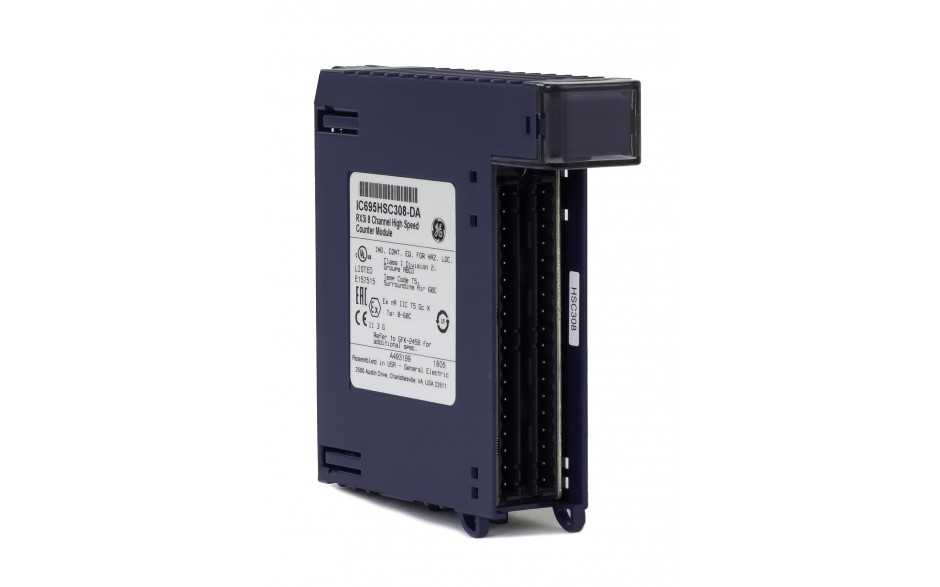

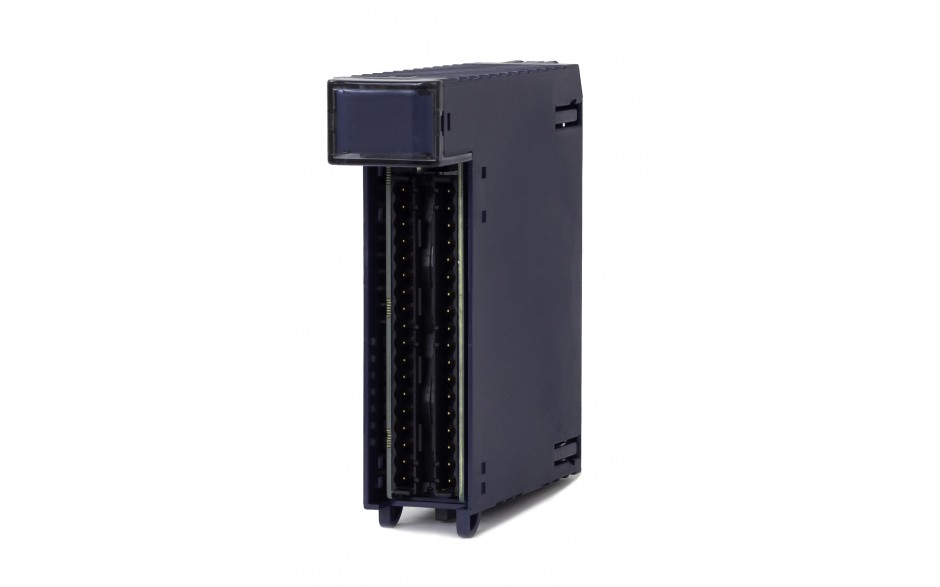

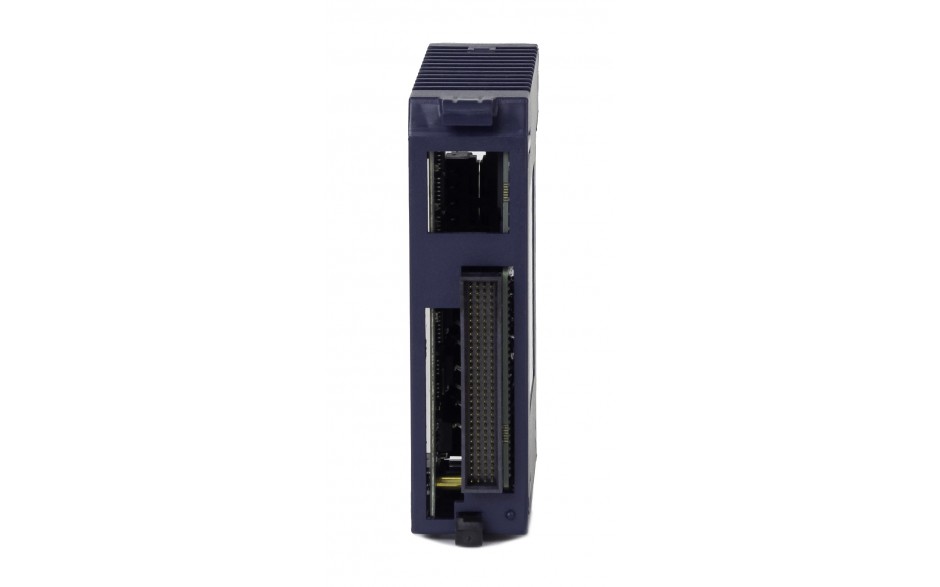

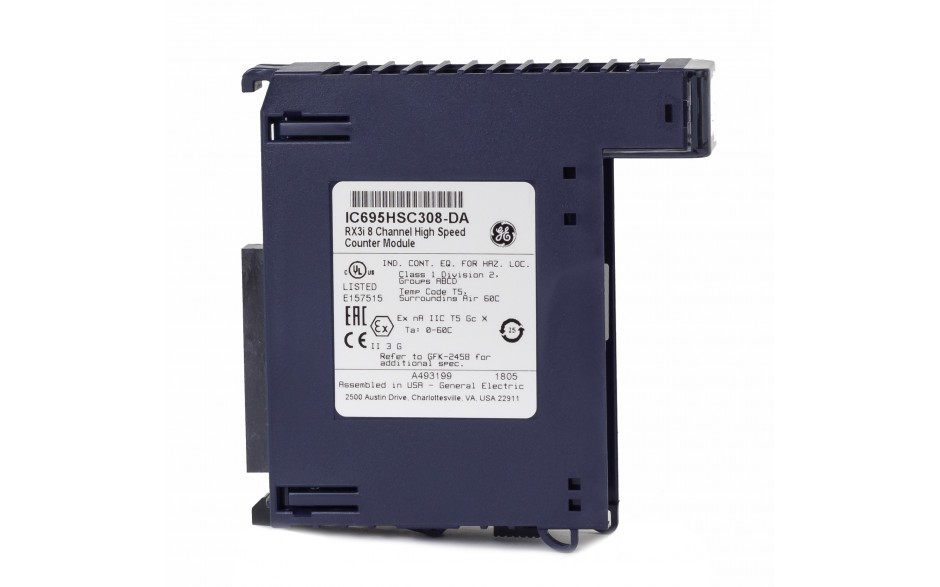

RX3i - 8-kanałowy moduł licznika impulsów wyskokiej częstotliwości (do 1.8 MHz)

icon-sku Kod produktu: IC695HSC308

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł licznika impulsów wysokiej częstotliwości umożliwia bezpośrednie przetwarzanie szybkich sygnałów, o granicznej częstotliwości 1.5 MHz. Przetwarzanie bezpośrednie oznacza, że moduł licznika impulsów przeprowadza przetwarzanie sygnałów z pominięciem jednostki centralnej CPU serii RX3i. Dzięki temu procesy realizowane przez jednostkę centralną CPU nie mają żadnego wpływu na stabilność i jakość pracy modułu licznika impulsów.


Najczęstsze zastosowania tego modułu to:

  • Pomiar przepływu przy pomocy turbinki lub innych przyrządów.
  • Pomiar prędkości.
  • Aplikacje realizujące podawanie, wysuwanie materiału.
  • Sterowanie pracą osi.

Moduł HSC308 wymaga stosowania terminalu zaciskowego, terminal nie jest dostarczany wraz modułem. Można stosować jeden z następujących terminali przyłączeniowych IC694TBB032, IC694TBB132, IC694TBS032 lub IC694TBS132.


Moduł umożliwia skonfigurowanie maksymalnie czterech liczników typu A, B, C, D, E, Z (ilość liczników zależy od wybranego typu liczników) i dodatkowo posiada siedem szybkich wyjść dwustanowych, które mogą być sterowane bezpośrednio przez liczniki.


Tryby obsługiwane przez moduł:

  • Tryb A umożliwia jednokierunkowe zliczanie impulsów.
  • Tryb B umożliwia obsługę sygnałów A quad B, czyli dwukierunkowe zliczanie impulsów.
  • Tryb C umożliwia różnicową pracę dwóch dwukierunkowych liczników.
  • Tryb D pozwala na współpracę z enkoderem A quad B rozszerzoną o funkcję HOME.
  • Tryb E polega na odliczaniu w dół od wartości Preload, a następnie załączeniu wyjścia Response Output Point.
  • Tryb Z umożliwia realizację licznika wyposażonego w gotowe funkcje zatrzaskiwania bieżącej wartości akumulatora, chwilowego dezaktywowania wejścia zliczającego oraz zerowania akumulatora.
  • Istnieje także możliwość zdefiniowania własnego typu licznika (User-Defined), realizującego własną funkcjonalność.

Moduł HSC308 można wymieniać na ruchu, podczas pracy kontrolera RX3i. Posiada on kontrolę wpięcia/wypięcia terminala przyłączeniowego z kablami; z sygnalizacją na diodach LED i w programie jednostki centralnej RX3i. Moduł szybkiego licznika pozwala na generowanie przerwań sprzętowych. Powinien być instalowany w kasecie głównej.


Stan każdego wejścia oraz wyjścia sygnalizowany jest za pomocą diod LED. Oprócz nich, w module występują następujące diody sygnalizacyjne.

  • S1 (status modułu) – ciągłe świecenie w zielonym kolorze oznacza prawidłową pracę modułu, mruganie w zielonym kolorze oznacza, że moduł nie został jeszcze poprawnie skonfigurowany, mruganie w kolorze żółtym oznacza błąd krytyczny.
  • S2 (status napięć obiektowych) – zgaszona dioda oznacza brak napięcia obiektowego (VA) .
  • TB (status terminala przyłączeniowego z kablami obiektowymi) – zielony kolor oznacza prawidłowe zapięcie terminala z kablami obiektowymi, czerwony kolor oznacza brak terminala lub jego niewłaściwe zainstalowanie.

Minimalna wersja systemu operacyjnego w jednostce centralnej kontrolera RX3i: 3.81.
Minimalna wersja narzędzia do konfigurowania modułu: Proficy Machine Edition Logic Developer 5.5 (Service Pack 2, Sim 3).
