RX3i - Moduł komunikacyjny Ethernet 2x 10/100BaseT (switch); Modbus TCP Client/Server; SRTP; EGD

icon-sku Kod produktu: IC695ETM001

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Czas dostawy: 2-8 tyg. icon-time
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

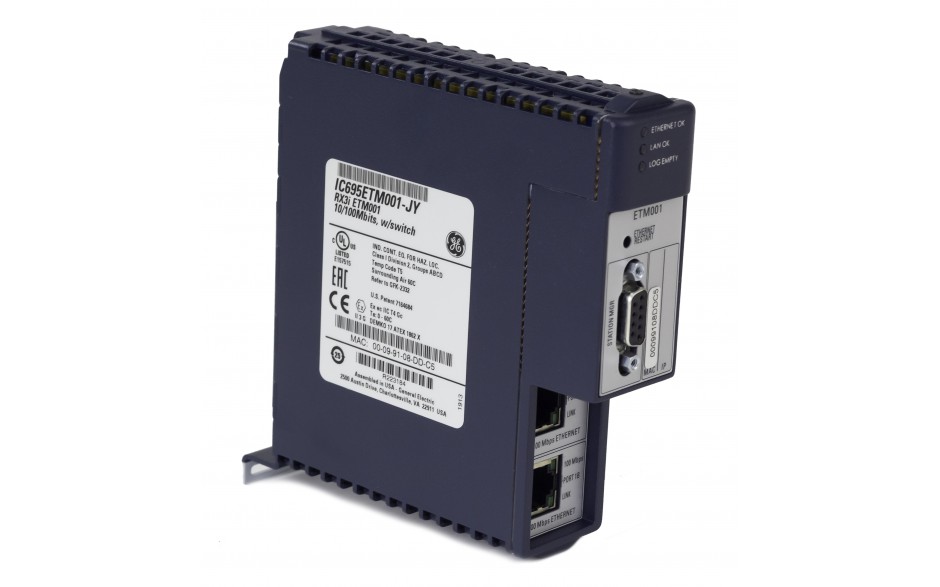

Moduł komunikacyjny ETM001 umożliwia podłączenie kontrolera RX3i do sieci Ethernet.

Moduł obsługuje protokoły komunikacyjne: SRTP, EGD oraz Modbus TCP Server.

Moduł ETM001 wyposażony jest w dwa porty w standardzie RJ-45 z autodetekcją prędkości (10/100 Mb/s), trybu pracy (half duplex/full duplex) oraz rodzaju podłączonego kabla (skrosowany/prosty). Oba porty pracują przy użyciu jednego, swobodnie konfigurowalnego adresu IP i mogą pracować jako Switch, co daje użytkownikowi możliwość podłączenia się do innych urządzeń w sieci Ethernet korzystając z jednego z portów modułu ETM001.

Moduł daje możliwość programowania i konfigurowania kontrolera przy użyciu oprogramowania Proficy Machine Edition Logic Developer PLC (wersja 5.0 lub wyższa).

Moduł ETM001 wyposażony jest w przycisk Restart, który umożliwia zrestartowanie systemu operacyjnego odpowiedzialnego za obsługę sieci Ethernet bez restartu całego kontrolera.

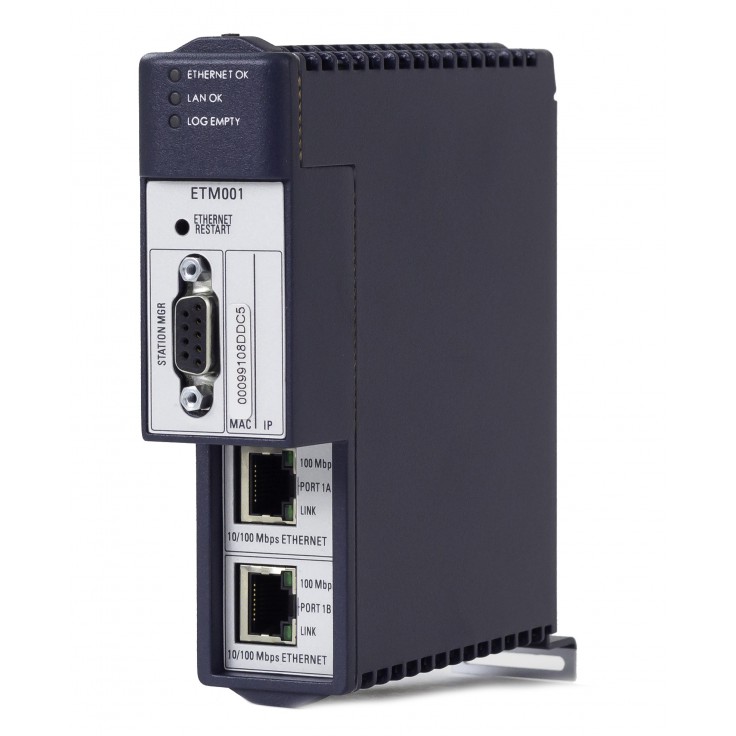

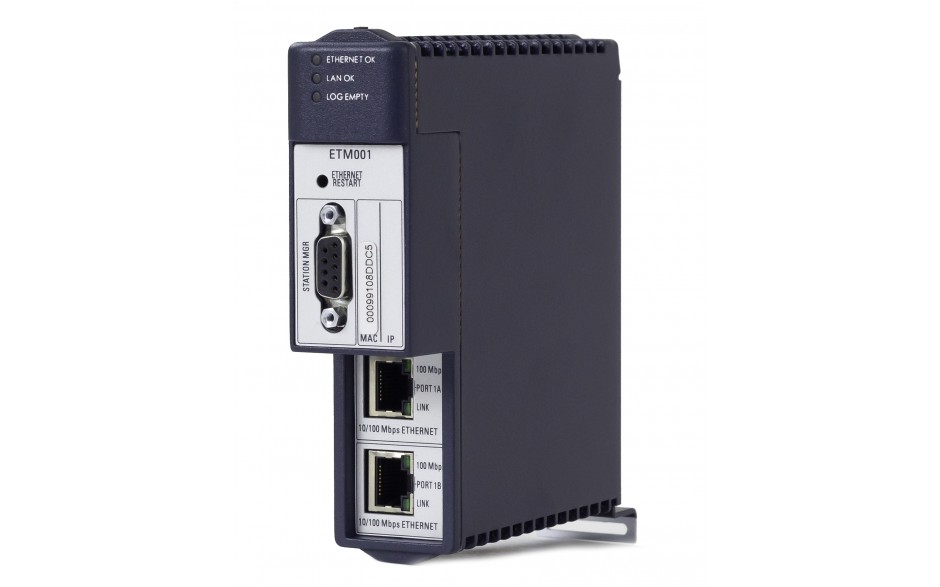

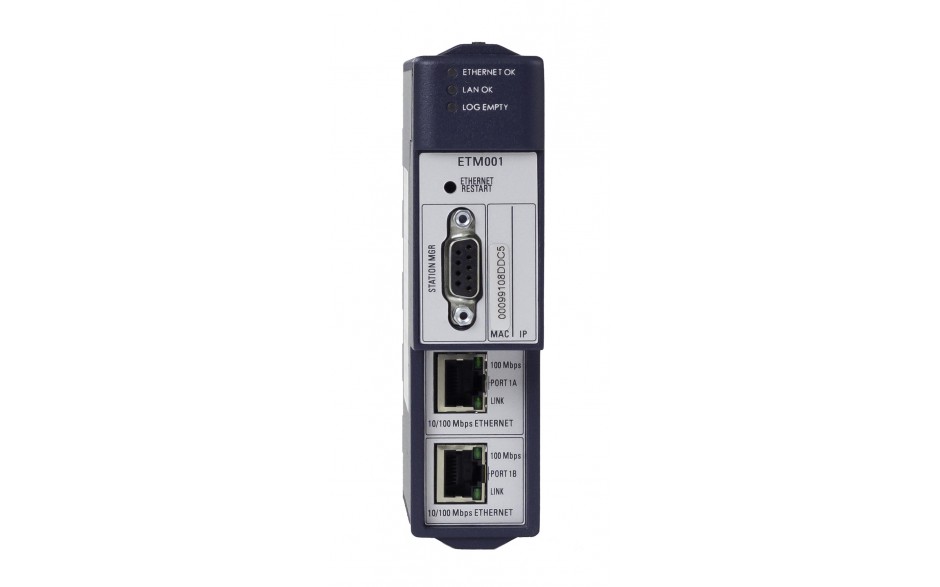

Moduł ETM001 posiada 3 diody LED:

  • ETHERNET OK – informuje o zdolności modułu do pracy.
  • LAN OK – wskazuje podłączenie do sieci Ethernet -mruganie diody sygnalizuje odbieranie lub wysyłanie danych.
  • LOG EMPTY – zapalona przy normalnej pracy, gaśnie po załogowaniu zdarzenia.

Moduł jest wyposażony w port RS232, służący do uaktualnienia oprogramowania systemowego.


Moduł ETM001 może być montowany jedynie w kasetach montażowych z grupyIC695.

Parametry

IC695ETM001

Ilość portów szeregowych RJ45
2, wspólny adres IP i maska podsieci (wbudowany switch 2-portowy, niezarządzalny)"
Protokoły
SRTP, EGD, Modbus TCP klient i serwer
Pobór prądu
840 mA z 3,3 V z magistrali kasety
614 mA z 5 V z izolowanej magistrali kasety
