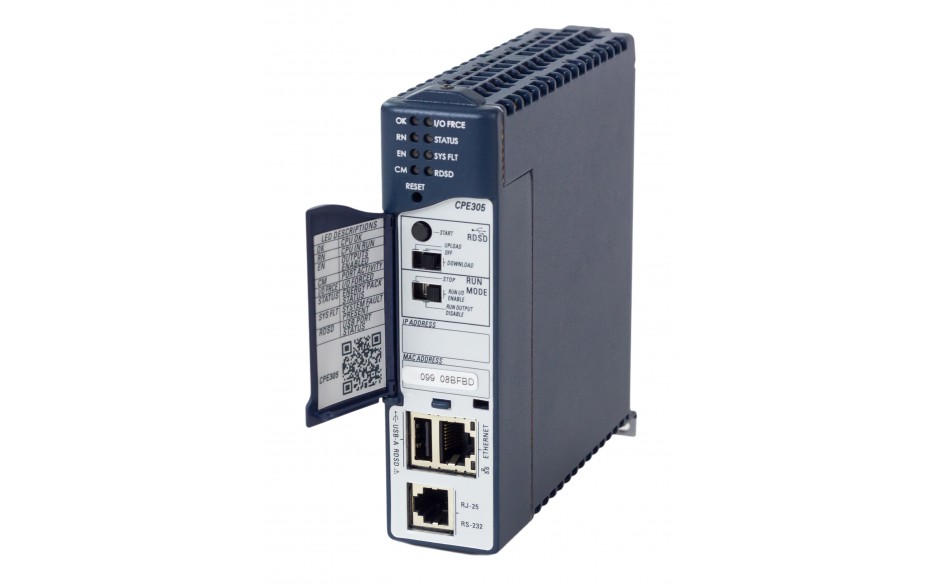

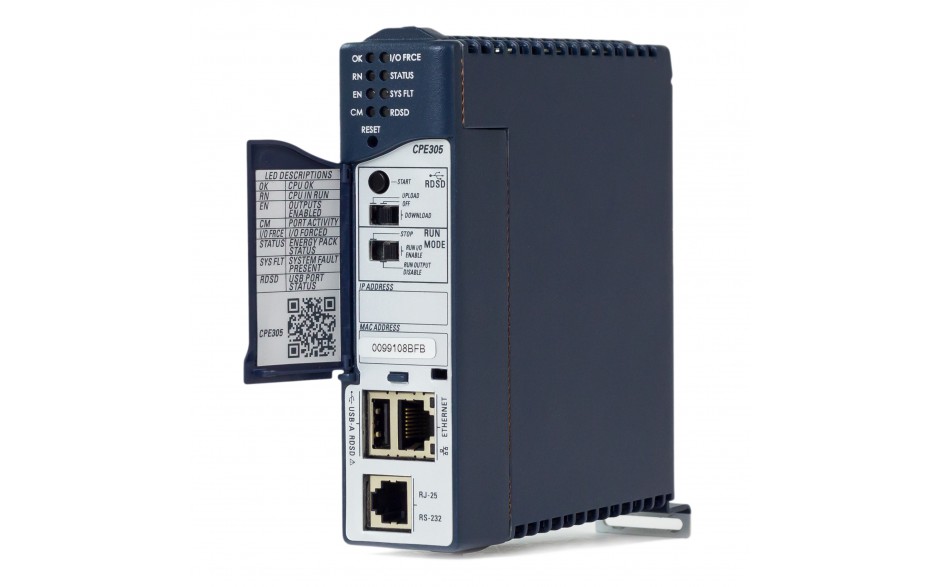

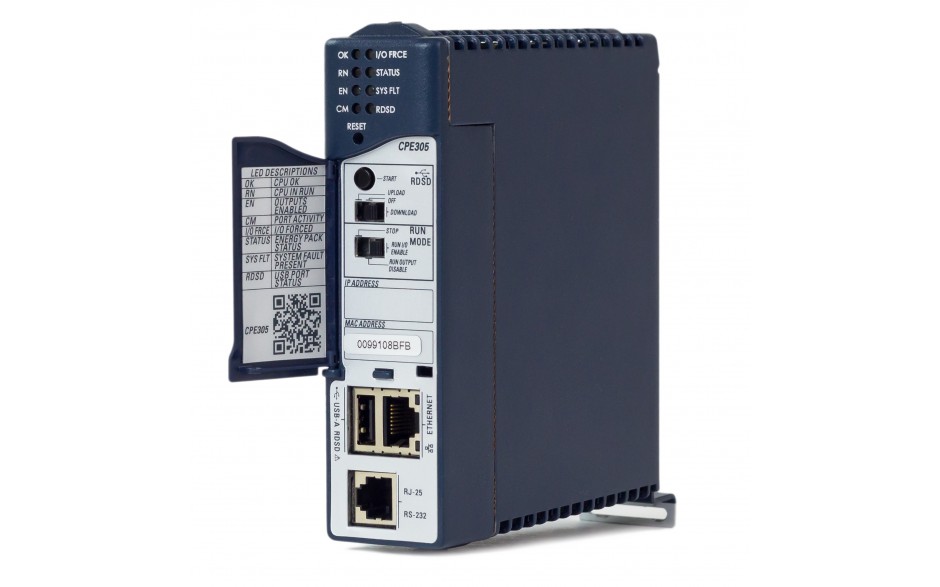

RX3i - CPU 5 MB RAM/FLASH; 1.1GHz; 1x Ethernet; 1x RS232; 1x USB; Energy PACK

icon-sku Kod produktu: IC695CPE305

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
10 300,00 PLN 12 669,00 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.

Gwarancja 60 miesięcy



Opis produktu

Jednostka centralna IC695CPE305 wykonana jest w postaci oddzielnego modułu przeznaczonego do zamontowania w kasecie podstawowej. Moduł zajmuje 1 gniazdo i może być zainstalowany w kasetach 7-, 12- i 16-gniazdowych. Moduł nie może być zainstalowany w ostatnim gnieździe kaset 12- i 16-gniazdowtych, gdyż gniazdo to jest przeznaczone dla modułu IC695LRE001, umożliwiającego podłączanie dodatkowych kaset rozszerzających.

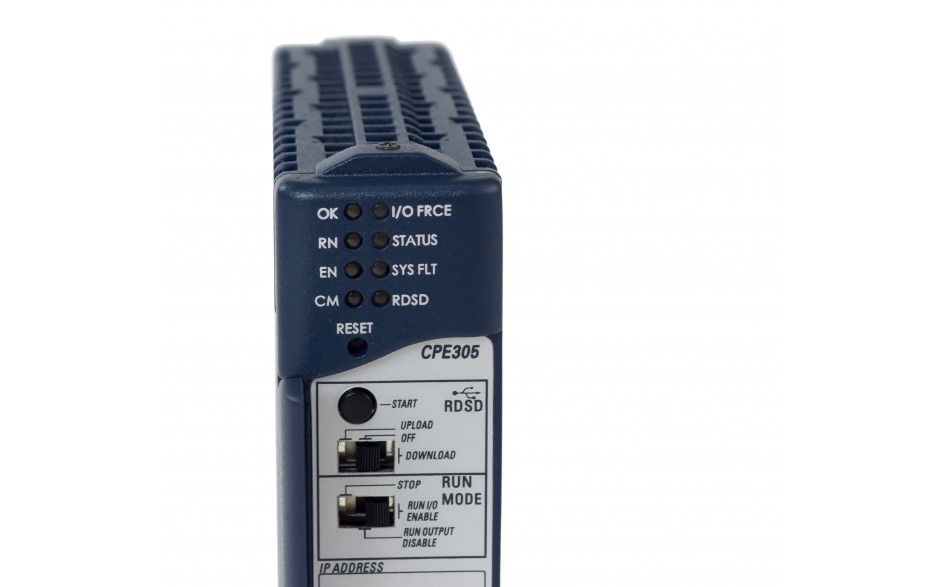

Jednostka wyposażona jest w przełącznik trybu pracy CPU. Do wyboru są 3 opcje:

  • Tryb pracy z wejściami/wyjściami aktywnymi.
  • Tryb pracy z wyjściami nieaktywnymi.
  • Tryb STOP.

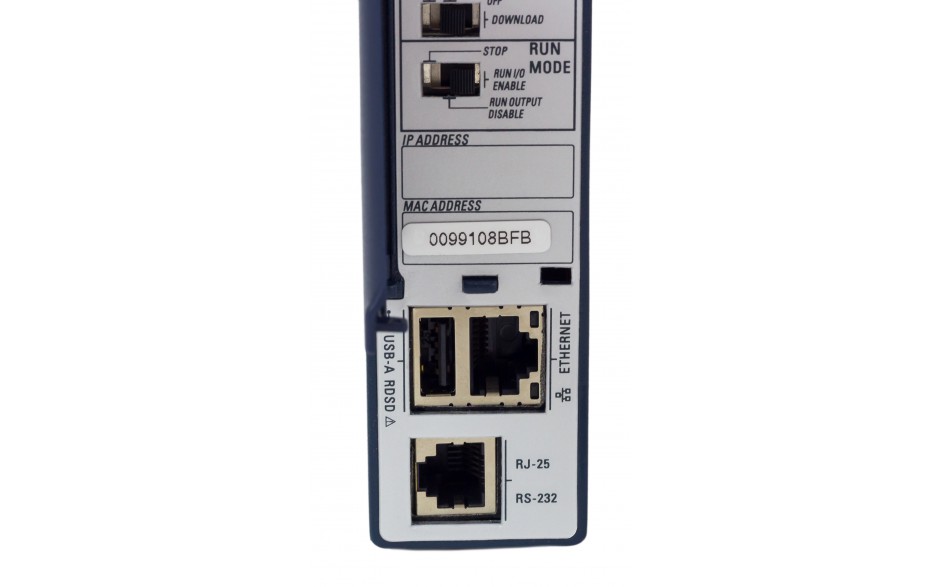

Jednostka IC695CPE305 ma wbudowany port szeregowy w standardzie RS232. Port ten obsługuje następujące protokoły komunikacyjne:

  • Modbus RTU Master.
  • Modbus RTU Slave.
  • SNP Slave.
  • Serial I/O.
  • Message (port jest kontrolowany z poziomu bloku programu napisanego w języku C).

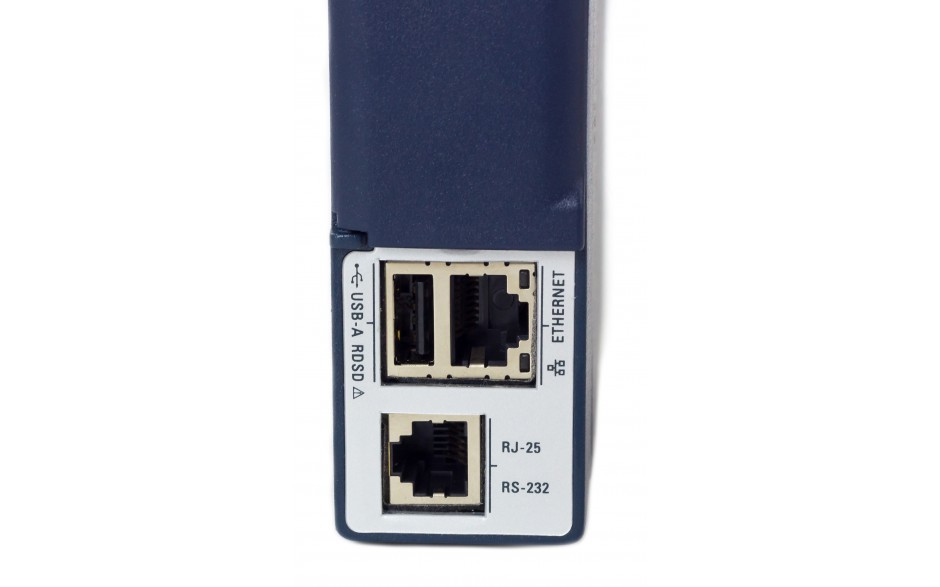

Jednostka IC695CPE305 ma wbudowany port Ethernet. Port ten obsługuje następujące protokoły komunikacyjne:

  • Modbus TCP Master.
  • Modbus TCP Slave.
  • SRTP.
  • Ethernet Global Data.
  • OPC-UA.

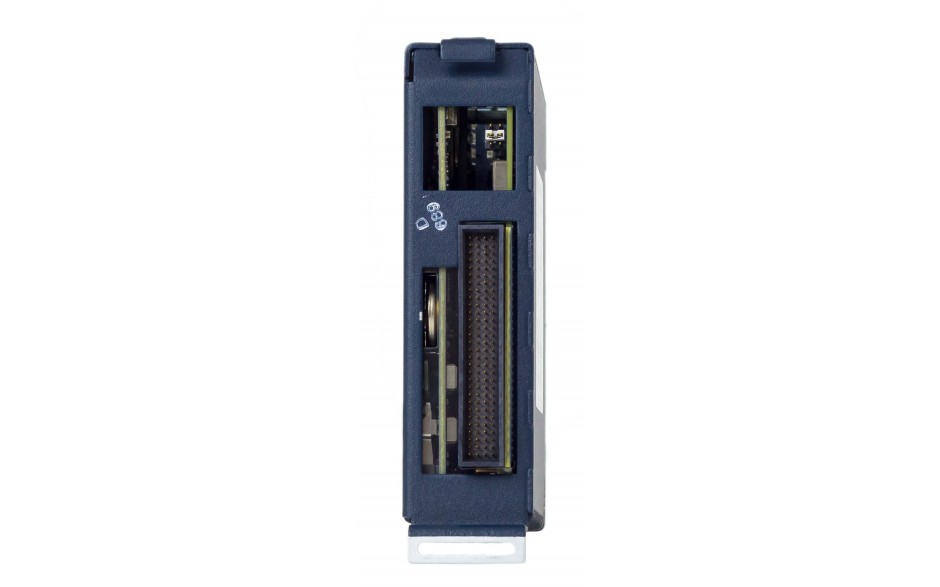

Jednostka centralna komunikuje się z modułami przy użyciu magistrali PCI lub magistrali szeregowej, przez co może obsługiwać zarówno moduły RX3i jak i moduły sterownika 90-30.

Do kasety podstawowej można dołączyć maksymalnie 7 kaset rozszerzających.

Jednostka została wyposażona w pamięć RAM o wielkości 5 MB oraz nieulotną pamięć Flash o pojemności 5 MB. Pamięć służy do przechowywania programu sterującego, konfiguracji danych, ale także można ją wykorzystać np. do przechowywania dokumentacji technicznej, którą możemy przesłać do kontrolera korzystając z protokołu FTP.

Jednostka centralna może być programowana przy użyciu oprogramowania Proficy Machine Edition Logic Developer PLC Professional Edition (wersja 7.0, SIM3 lub wyższej). Do programowania kontrolera może być użyty: wbudowany port szeregowy RS232, wbudowany port Ethernet lub port Ethernet z dodatkowego modułu komunikacyjnego (po dołączeniu do systemu modułu IC695ETM001). W jednostce centralnej, na wbudowanym porcie Ethernet, skonfigurowany jest fabrycznie domyślny adres do programowania: 192.168.0.100. Adres ten może zostać przeprogramowany podczas konfigurowania kontrolera.


Użytkownik ma do wyboru cztery języki programowania:

  • Język drabinkowy (LD).
  • Tekst strukturalny (ST).
  • C – biblioteki i kompilator dostarczane są wraz z oprogramowaniem narzędziowym.
  • Bloki funkcyjne (FBD) – dostępne od wersji 5.5 oprogramowania Proficy Machine Edition Logic Developer PLC.

Jednostka centralna posiada wiele funkcji ułatwiających tworzenie zaawansowanych programów sterujących, jak np.:

  • Bloki funkcyjne z parametrem.
  • Zmienne symboliczne.
  • Adresowanie pośrednie.
  • Obsługa alarmów i przerwań.
  • Wbudowane bloki regulatora.

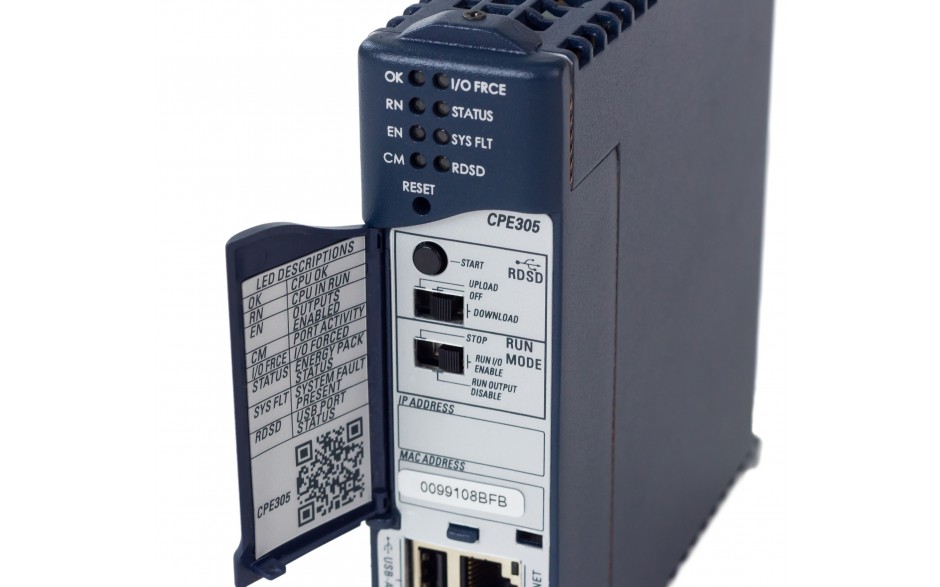

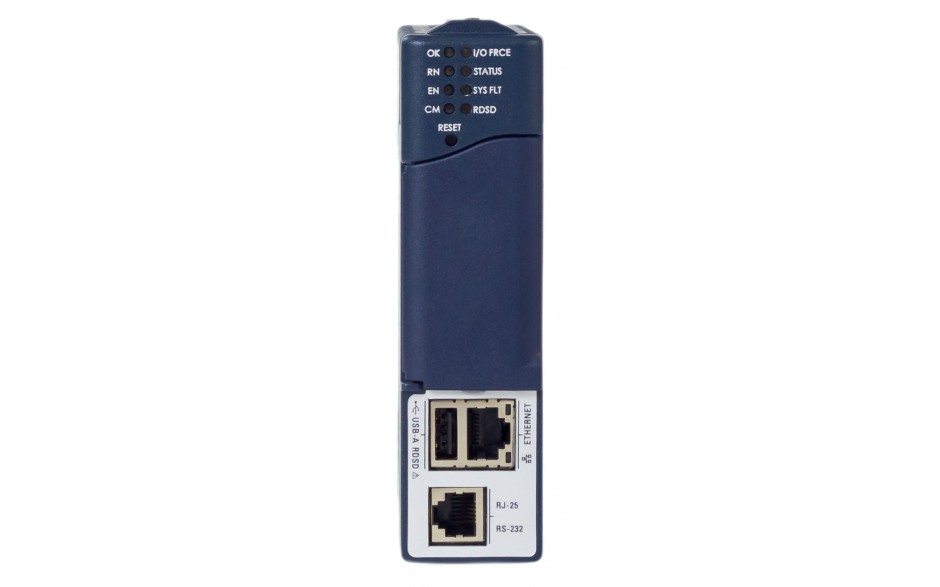

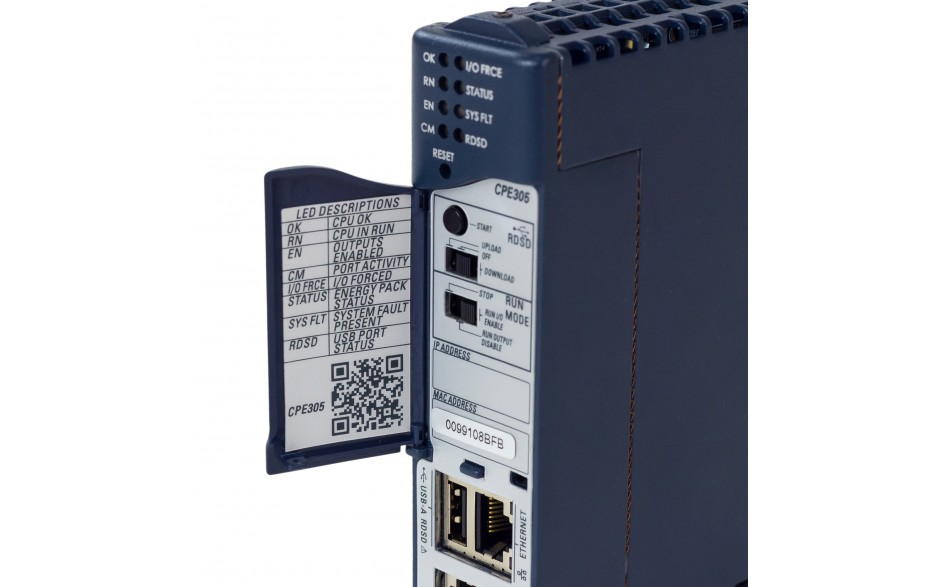

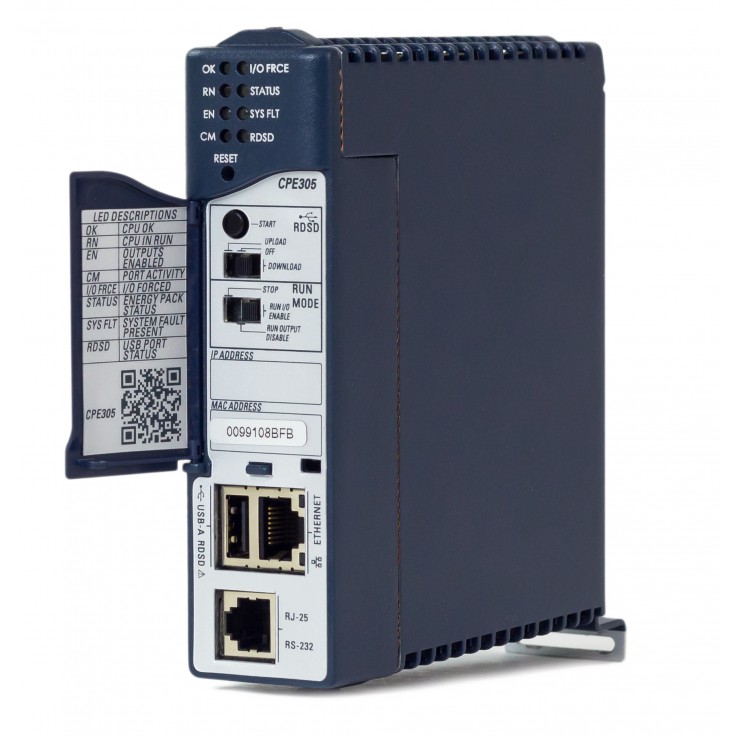

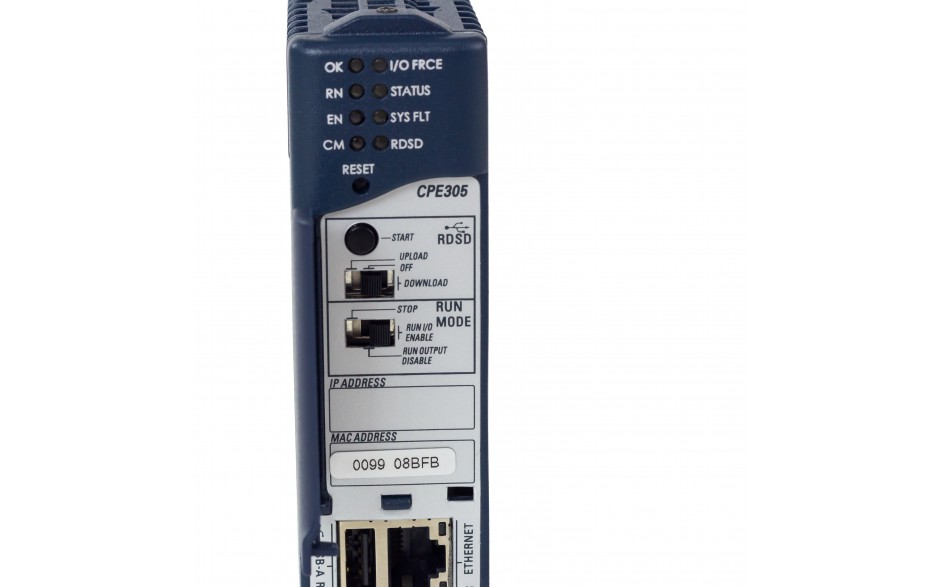

Jednostka centralna IC695CPE305 ma następujące sygnalizacyjne diody LED:

  • OK – informuje o poprawnym wykonaniu startowych operacji logicznych.
  • RN – sygnalizuje pracę bądź stan zatrzymania jednostki.
  • EN – informuje o stanie wyjść.
  • CM – wskazuje aktywność (pracę) portu szeregowego.
  • I/O FRCE – informuje o ewentualnych wymuszeniach.
  • STATUS – mówi o statusie modułu Energy Pack.
  • SYS FLT – sygnalizuje przejście jednostki w stan zatrzymania z powodu wystąpienia błędu krytycznego.
  • RDSD – status operacji związanych z obsługą pamięci USB.

Parametry

kontroler PAC RX3i

IC695CPE305
Sterownik
Procesor 1 GHz Atom
Pamięć programu 5 MB RAM; 5 MB Flash
Liczba rejestrów 32640 (konf)
Programowanie on-line tak
Języki programowania LD, IL, FBD, C
Obsługa redundancji nie
Zasilanie 24 VDC; 230 VAC
Temp Pracy 0...55°C
Komunikacja - porty wbudowane w jednostkę centralną
Porty szeregowe RS232 (Modbus RTU Master/Slave, SNP(X), ASCII)
Porty Ethernet 1 x ETH 10/100 Mbps (SRTP Client/Server, Modbus TCP Master/Slave, OPC-UA Server, EGD
Porty USB 1 USB-A 2.0
Porty kart pamięci nie
WebServer tak
Rozbudowa
Opcjonalne moduły komuniacyjne Profinet Controller/Scanner, Profibus DP Master/Slave, DeviceNet Master/Slave, Genius, RS232/485
Rozbudowa systemu RX3i lokalna (15m), oddalona (750m)
Obsługa oddalonych układów I/O Ethernet, Profinet, Profibus DP, Genius
Obsługa I/O
Max liczba modułów I/O w systemie RX3i 82*
Wejścia dyskretne 32768
Wyjścia dyskretne 32768
Wejścia analogowe 32640 (konf)
Wyjścia analogowe 32640 (konf)
Certyfikaty CE, UL
* brak ograniczeń w przypadku użycia systemów I/O opartych o sieć Profinet lub Ethernet
