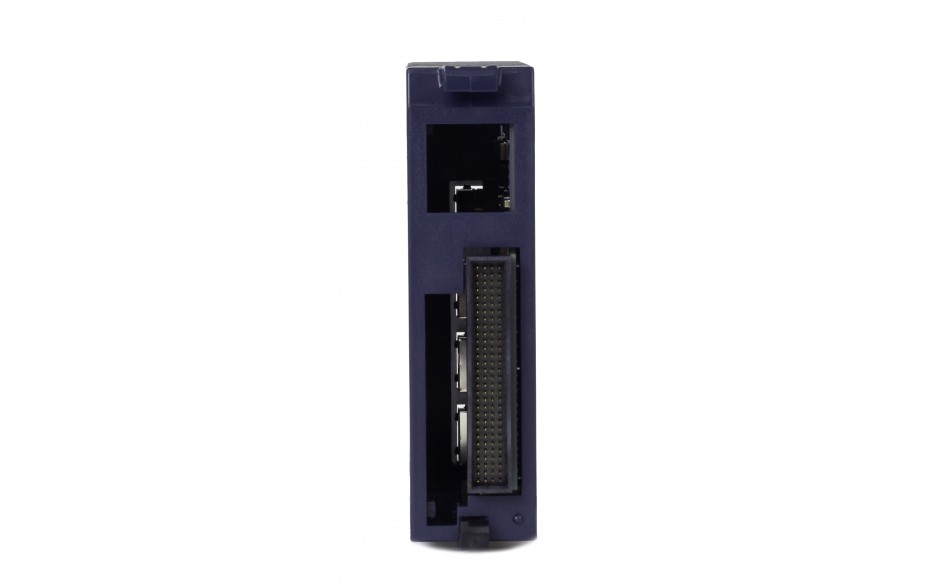

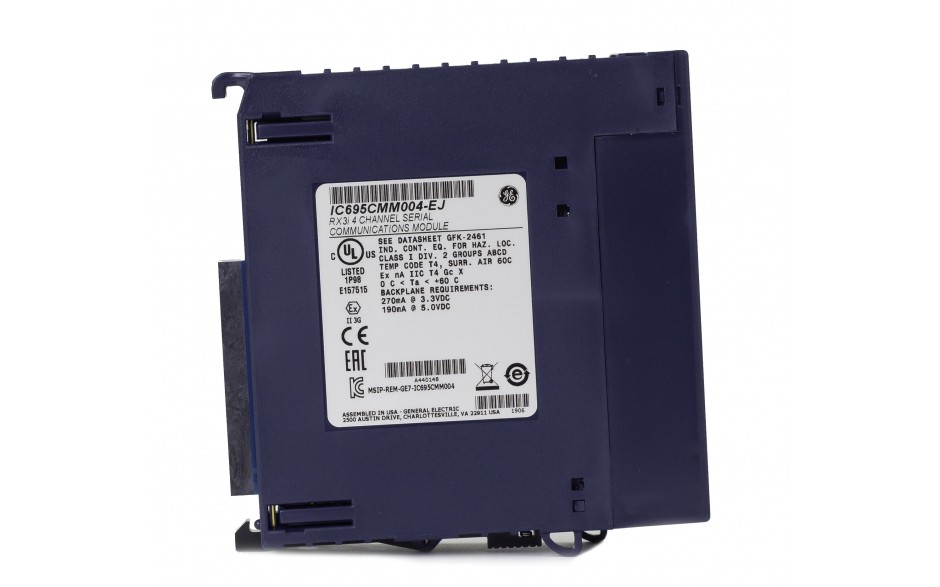

RX3i - Moduł komunikacyjny 4x RS232/422/485; izolowane porty; Modbus RTU Master/Slave; Serial I/O; DNP 3.0

icon-sku Kod produktu: IC695CMM004

Dostępny icon-available
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
5 560,00 PLN 6 838,80 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »
Zapłać do 12:00 i prześlij potwierdzenie wpłaty, a produkt będzie u Ciebie następnego dnia.
Możesz zwrócić produkt do 14 dni.


Opis produktu

Moduł komunikacyjny IC695CMM004 rozszerza możliwości komunikacyjne systemu RX3i o dodatkowe łącza szeregowe. Posiada dwa niezależne porty komunikacyjne, izolowane zarówno względem siebie, jak i magistrali PCI. Może być instalowany w kasecie głównej, przy czym, maksymalnie można zainstalować 6 takich modułów w systemie RX3i.

Porty komunikacyjne można konfigurować do pracy w protokole Modbus Master, Modbus Slave lub do wysyłania i odbierania ciągów znakowych, czyli do pracy w tzw. trybie Serial I/O.

Możliwość pracy portów modułu IC695CMM004 w protokole DNP3 jest istotna w przypadku stosowania serii RX3i w systemach energetycznych, w których ten protokół jest rozpowszechniony.

Po skonfigurowaniu trybu Modbus Master, port może obsługiwać maksymalnie 64 urządzenia Slave.

Moduł CMM004 można wymieniać na ruchu, podczas pracy kontrolera RX3i.

Aby zachować zgodność ze znakiem CE, do komunikacji należy stosować kable ekranowane.

Moduł ma przygotowane puste miejsce do naniesienia opisów dotyczących poszczególnych portów.

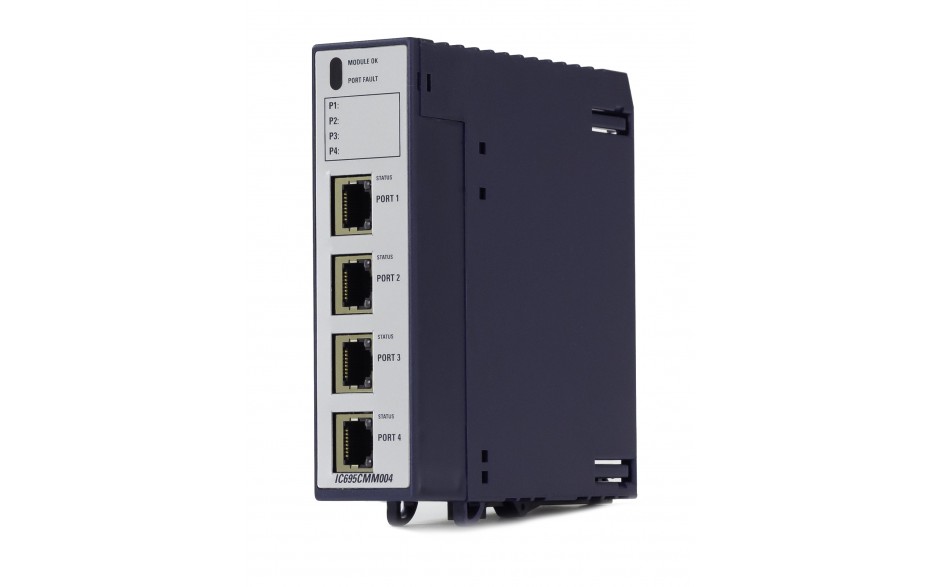

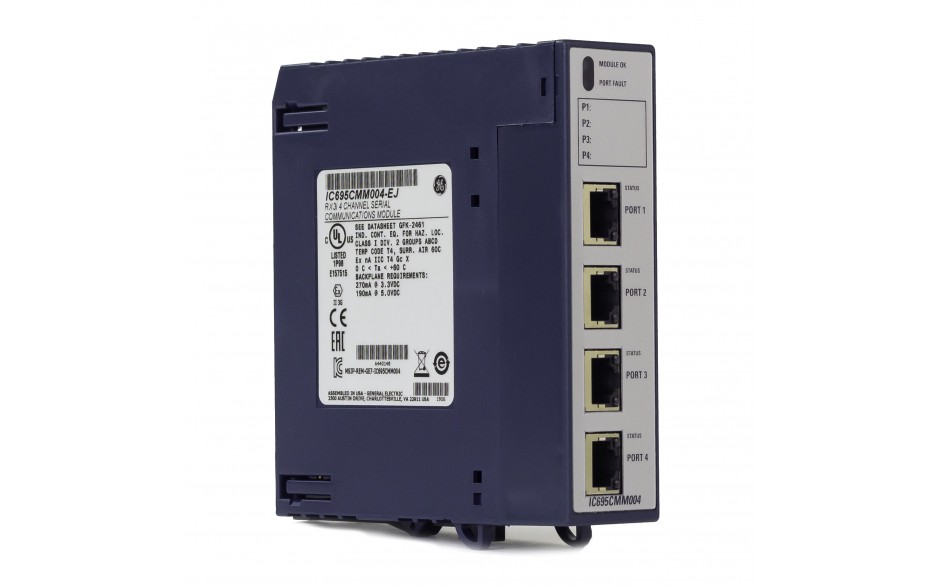

Moduł CMM004 posiada 3 diody LED:

  • MODULE OK – ciągłe świecenie w kolorze zielonym oznacza poprawną pracę modułu, przerywane świecenie w kolorze zielonym oznacza przechodzenie modułu przez fazę testów, świecenie w kolorze żółtym lub zgaśnięcie oznacza błąd modułu.
  • PORT FAULT – kolor zielony oznacza poprawna pracę wszystkich portów, kolor żółty oznacza błąd na przynajmniej jednym z portów.
  • STATUS (osobna dioda na każdy port) – zielony kolor wskazuje aktywność portu komunikacyjnego.

Minimalna wersja systemu operacyjnego w jednostce centralnej kontrolera RX3i: 3.83.
Minimalna wersja narzędzia do konfigurowania modułu: Proficy Machine Edition Logic Developer 5.5 (Service Pack 2, Sim 4).



Parametry

Parametry

IC695CMM004

Ilość portów szeregowych
4
Typ złącza
RJ-45
Maksymalna ilość modułów w systemie RX3i
6, instalowane tylko w kasecie głównej
Pobór prądu
maksymalnie 0.7 A ze źródła 3.3 VDC
maksymalnie 0.115 A ze źródła 5.0 VDC
Rodzaj portów
RS232 lub RS485/22
port RS485/422 może pracować 4-przewodowo (full-duplex) lub 2-przewodowo (half-duplex)
Kontrola przepływu danych w porcie RS232
sprzętowa (Hardware, CTS/RTS) lub brak (none)
Prędkości portów
1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2k
Kontrola parzystości
Even, Odd, None
Ilość bitów danych
konfigurowalna: 7 lub 8 (zależy od wybranego protokołu)
Ilość bitów stopu
konfigurowalna: 1 lub 2
Impedancja wejściowa
RS232: 3 ÷ 7 kΩ
RS485/422: minimalnie 96 kΩ
Dopuszczalne przepięcie (przeciążenie napięciowe)
±25 V
Tłumienie sygnału pomiędzy kanałami
minimalnie -55 dB
Izolacja
izolacja pomiędzy portem a magistralą systemową oraz pomiędzy portem a masą lokalną: 250 VAC/test ciągły, 150 VAC/test przez 1 minutę, 2550 VAC/test przez 1 sekundę
izolacja pomiędzy portami: 500 VDC/test ciągły, 710 VDC/test przez 1 minutę
