Opis produktu

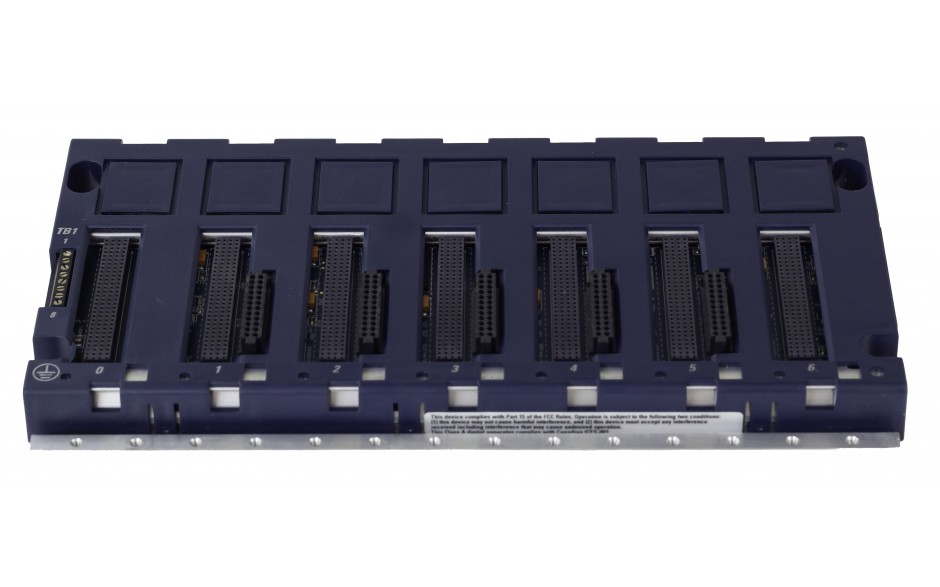

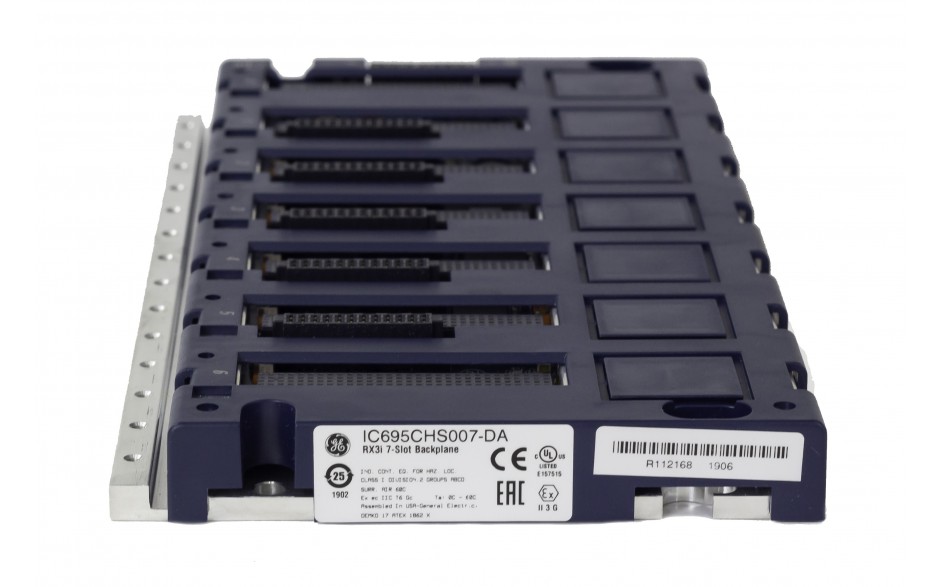

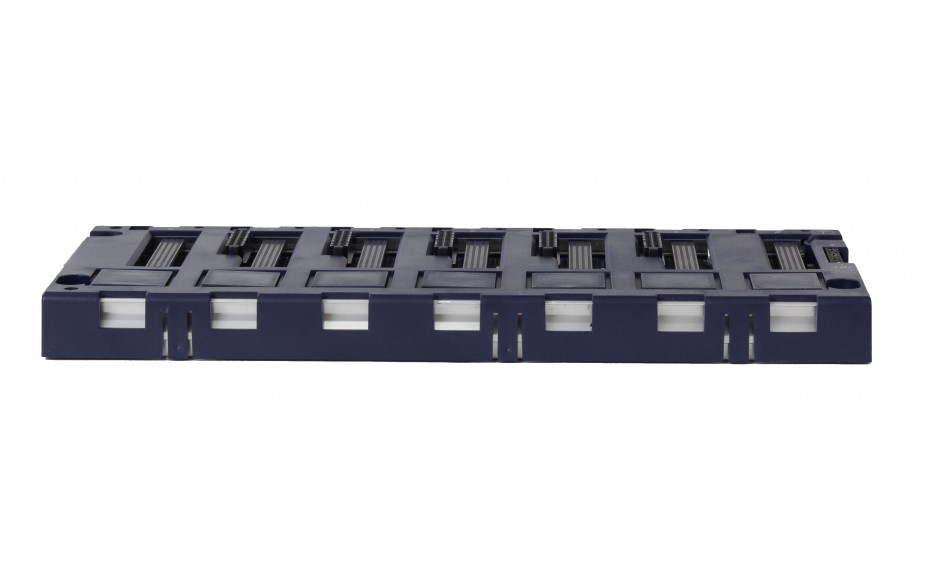

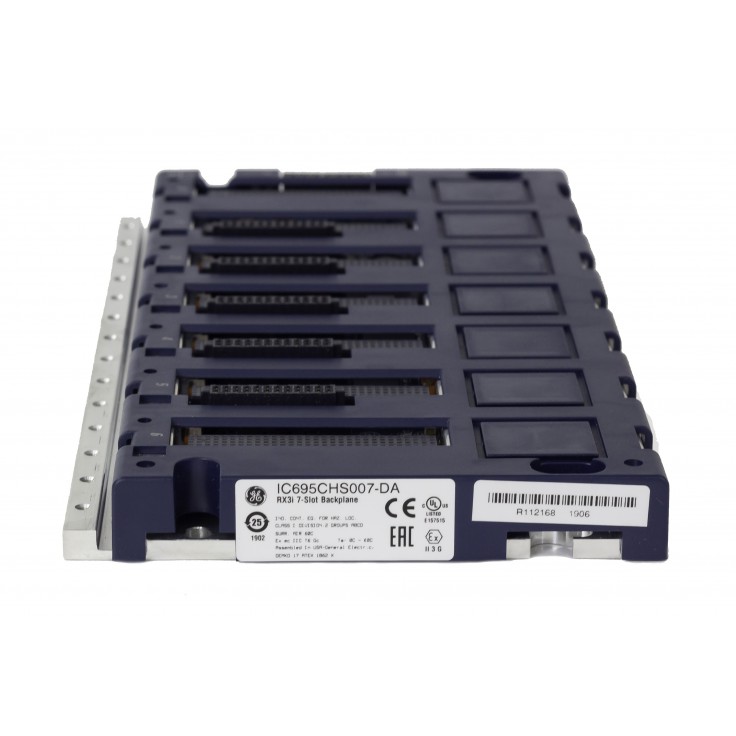

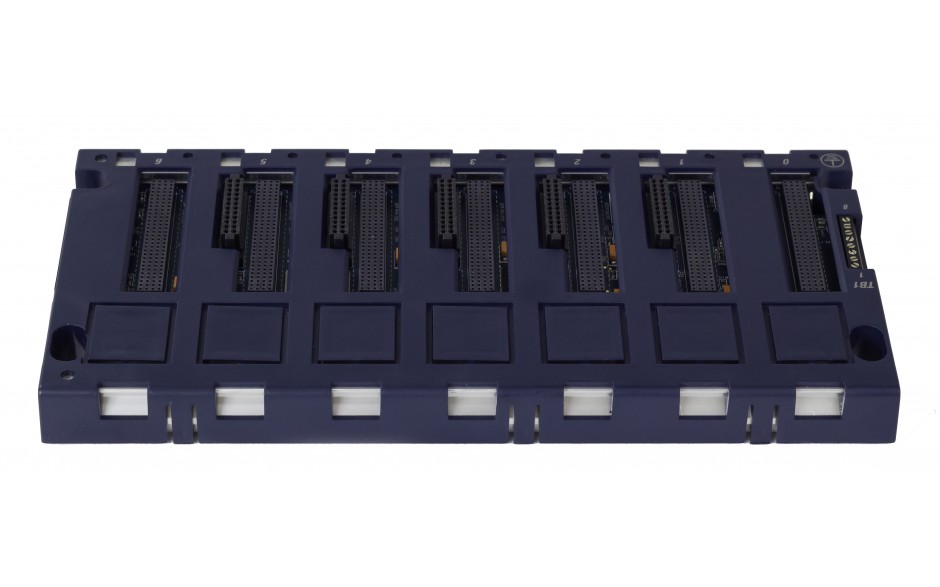

Kaseta podstawowa IC695CHS007 ma sumarycznie 7 gniazd, w tym:

• 2 gniazda magistrali zgodnej z magistralą sterownika 90-30,
• 5 gniazd z podwójną magistralą: CompactPCI oraz magistralą zgodną z magistralą sterownika 90-30.

Dzięki temu kasety współpracują z modułami z grupy IC694, IC695 oraz modułami sterownika 90-30 IC693 (wyjątkiem są niektóre moduły komunikacyjne: IC693CMM302, IC693CMM311, IC693CMM321, IC693PCM301, IC693PCM311, IC693RTM705, IC693PBM200, IC693PBS201). Kaseta obsługuje wymianę modułów na ruchu.

Z lewej strony kaseta IC695CHS007 ma wbudowany terminal przyłączeniowy do podłączenia zewnętrznego izolowanego zasilania 24 VDC potrzebnego do zasilania obwodów niektórych modułów z grupy IC693 i IC694.

Gniazdo 0 i gniazdo 6 kasety bazowej posiada złącze pozwalające na umieszczenie jedynie zasilacza. W złączu 0 może być umieszczony moduł zajmujący 2 gniazda, o ile złącze komunikacyjne umieszczone jest w części odpowiadającej 1 gniazdu (np. IC695CPE310).

Kaseta nie jest przeznaczona do instalowania modułu do kaset rozszerzających (IC695LRE001).

U dołu kasety umieszczona jest listwa z nawierconymi, gwintowanymi otworami, celem podłączenia uziemienia ekranów kabli sygnałowych. Kasety nie należy montować w pozycji pionowej, ze względu na prawdopodobne niewystarczające chłodzenie grawitacyjne modułów.
