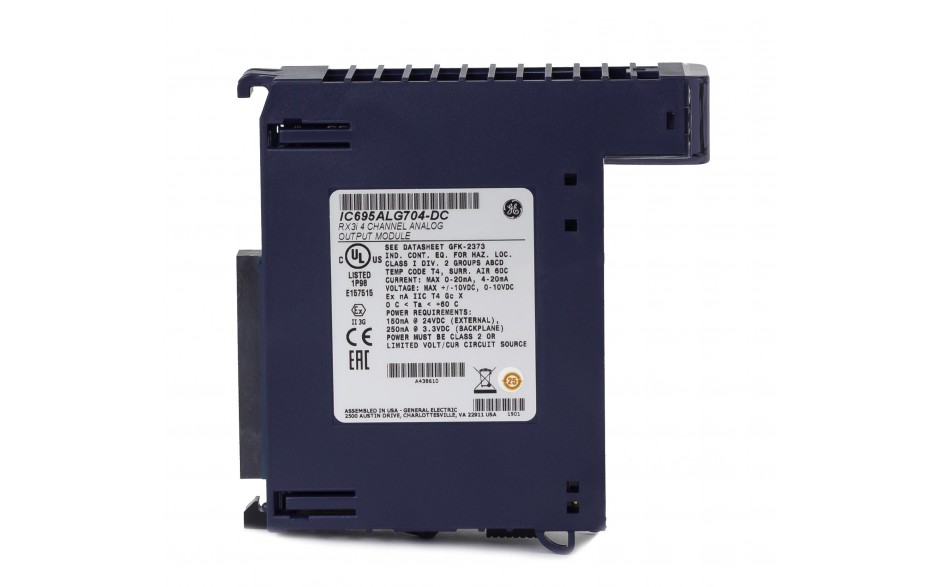

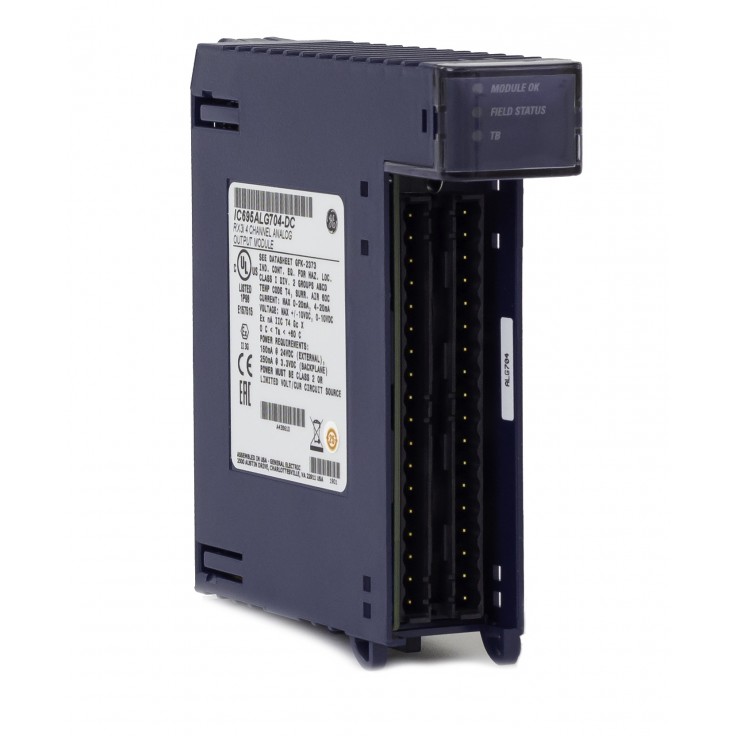

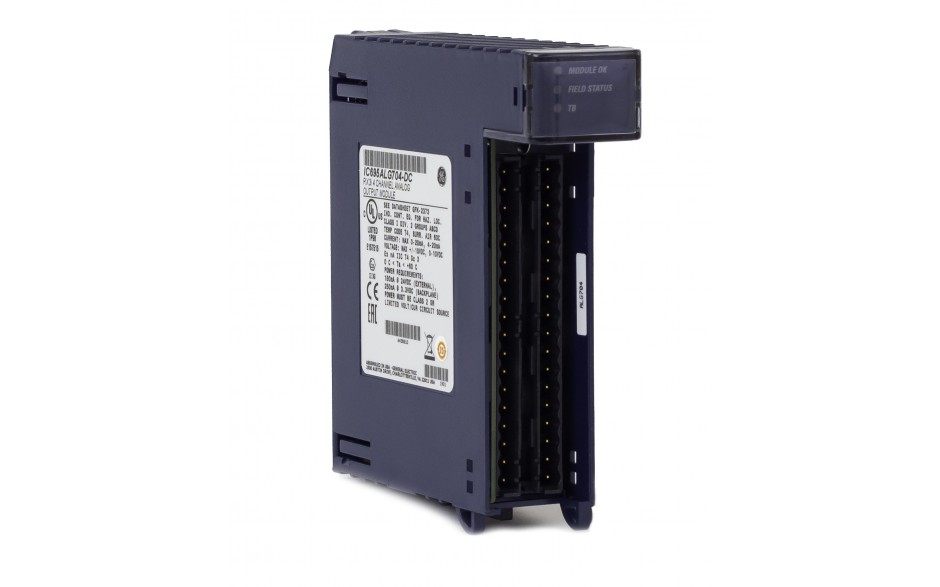

RX3i - 4 wyjścia analogowe prądowo-napięciowe (0-20/4-20 mA; 0-10/±10 V; 16 bitów); diagnostyka

icon-sku Kod produktu: IC695ALG704

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
4 400,00 PLN 5 412,00 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 60 miesięcy



Opis produktu

Moduł wyjść analogowych ALG704 posiada 4 kanały indywidualnie konfigurowane do pracy w trybie prądowym lub napięciowym.

Cechy charakterystyczne modułu:

  • skalowanie mierzonych wartości na wartości inżynierskie,
  • indywidualnie dla każdego kanału konfigurowany zakres pracy (napięciowy lub prądowy),
  • wysoka rozdzielczości przetwarzania C/A,
  • obsługa alarmów przekroczenia progów wartości,
  • wykrywanie pracy z odpiętym terminalem przyłączeniowym,
  • możliwość obsługi alarmów za pomocą przerwań,
  • ograniczanie zakresu dla sygnału wyjściowego,
  • rozszerzona diagnostyka,
  • krótki czas uaktualnienia wyjść.

Każdy kanał można indywidualnie skonfigurować do pracy w zakresie: 0 ÷ 20 mA, 4 ÷ 20 mA, 0 ÷ 10 V, ±10 V.

Istnieje możliwość skalibrowania poszczególnych kanałów przez użytkownika, poprzez wpisanie indywidualnych „poprawek”, czyli wartości stałych dodawanych lub odejmowanych od bieżącej wartości w danym kanale.

Moduł udostępnia informację o bieżącej wartości prądu lub napięcia dla każdego z kanałów z osobna. Informacja ta jest potwierdzeniem, czy rzeczywiście na wyjściu płynie żądany prąd lub jest obecne żądane napięcie. Wartość zadana prądu/napięcia może różnić się od wartości rzeczywistej np. na skutek próby wymuszenia wartości spoza zadeklarowanego zakresu pracy wyjścia.

Głównym źródłem zasilania modułu jest izolowane źródło prądu o napięciu 24 VDC. Napięcie należy doprowadzić bezpośrednio do modułu lub poprzez zaciski wmontowane w płytę montażową.

Moduł pobiera również prąd ze stabilizatora 5 VDC, z zasilacza kontrolera RX3i; napięcie to dostarczane jest za pomocą magistrali w kasecie kontrolera.


Sygnały wejściowe podłączane są do modułu przy użyciu odłączalnych terminali z zaciskami śrubowymi typu „box” (IC694TBB032 lub IC694TBB132) lub zaciskami sprężynującymi typu „spring” (IC694TBS032 lub IC694TBS132). Terminale dostarczane są osobno.

Moduł ALG704 może być montowany jedynie w kasetach montażowych z grupy IC695.

Moduł ALG704 pracuje na magistrali PCI. Współpracuje z jednostką centralną CPU o wersji firmware 3.0 lub wyższej.

Parametry

Parametry

IC695ALG704

Ilość kanałów
4
Zakres napięć i prądów wyjściowych
tryb prądowy: 0 ÷ 20 mA, 4 ÷ 20 mA
tryb napięciowy: ±10 V, 0 ÷ 10 V
Moc wytracana w module
maksymalnie 6.5 W
Zasilanie zewnętrzne
zakres napięć: 19.2 ÷ 30 V
Rozdzielczość
dla 0 ÷ 20 mA: 15.9 bit
dla 4 ÷ 20 mA: 15.6 bit
dla ±10 V: 15.9 bit
dla 0 ÷ 10 V: 14.9 bit
Format danych
konfigurowalne: jako liczba zmiennoprzecinkowa IEEE 32-bitowa lub 16-bitowa całkowita
Czas aktualizacji wyjść
8 ms (w przybliżeniu dla wszystkich kanałów)
Zabezpieczenie przeciwprzepięciowe wyjść
tylko dla wyjść prądowych
-30 V przez 60 s
+30 V przez 1 godzinę
Dokładność kalibracji
0.15% w zakresie pełnej skali przy 25°C
0.30% w zakresie pełnej skali przy 60°C
Współczynnik temperaturowy
dla wyjścia napięciowego: 20 * 10-6/°C
dla wyjścia prądowego: 35 * 10-6/°C
Czas ustalenia sygnału na wyjściu
2 ms, 0 ÷ 95%
Izolacja strony obiektowej od magistrali systemowej
2250 VDC przez 1 s
