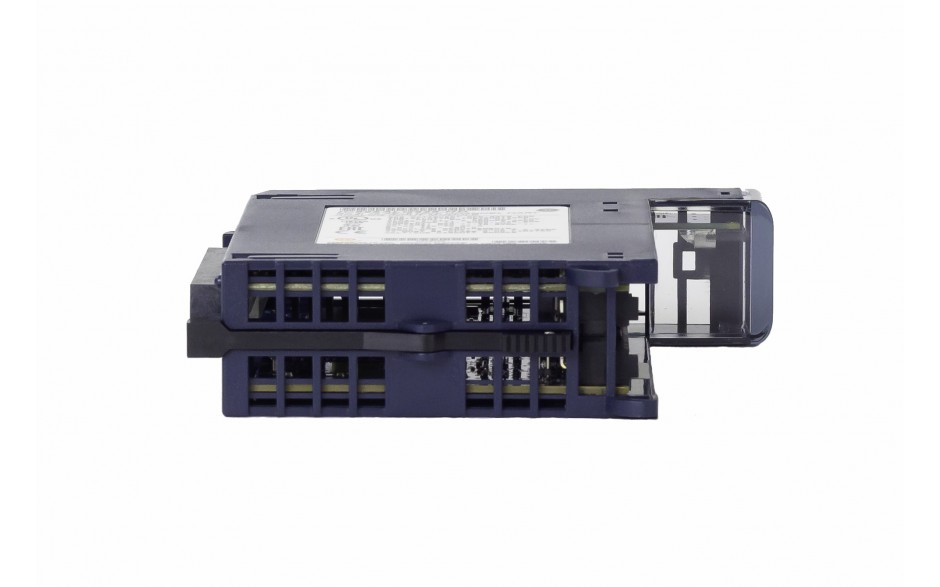

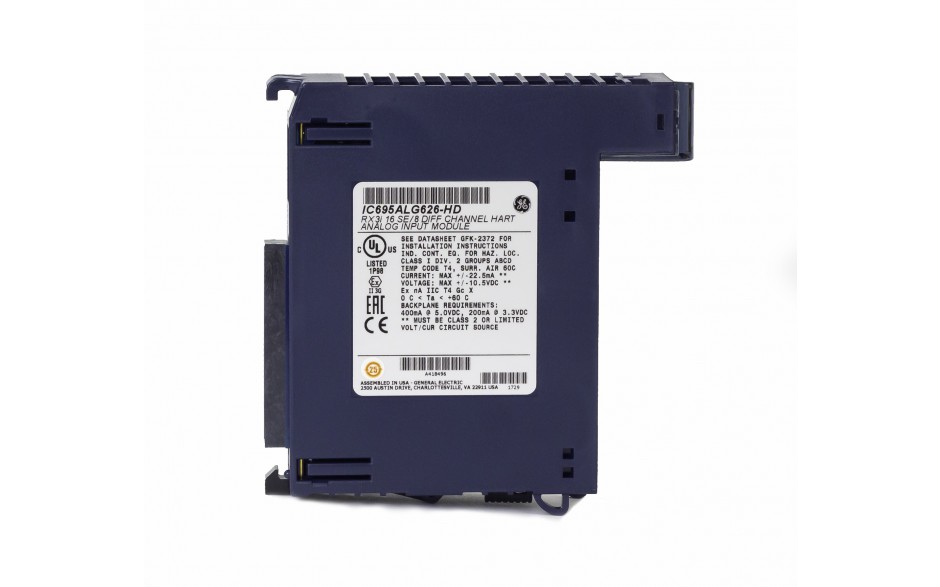

RX3i - 16 wejść analogowych prądowo-napięciowych (0-20/4-20/±20 mA; 0-10/0-5/±5/±10 V; 16 bitów); HART

icon-sku Kod produktu: IC695ALG626

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
9 600,00 PLN 11 808,00 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 60 miesięcy



Opis produktu

Moduł nieizolowanych wejść analogowych, może być skonfigurowany do pracy jako 12 wejść ze wspólnym zaciskiem powrotnym lub 4 wejścia różnicowe. Ma wbudowane 2 modemy protokołu HART 5.0. W trybie pracy ze wspólnym zaciskiem powrotnym, na każdy port HART przypadają 4 kanały analogowe (są one multipleksowane). W trybie różnicowym, przez jeden port HART obsługiwane są 2 kanały analogowe (są one multipleksowane).

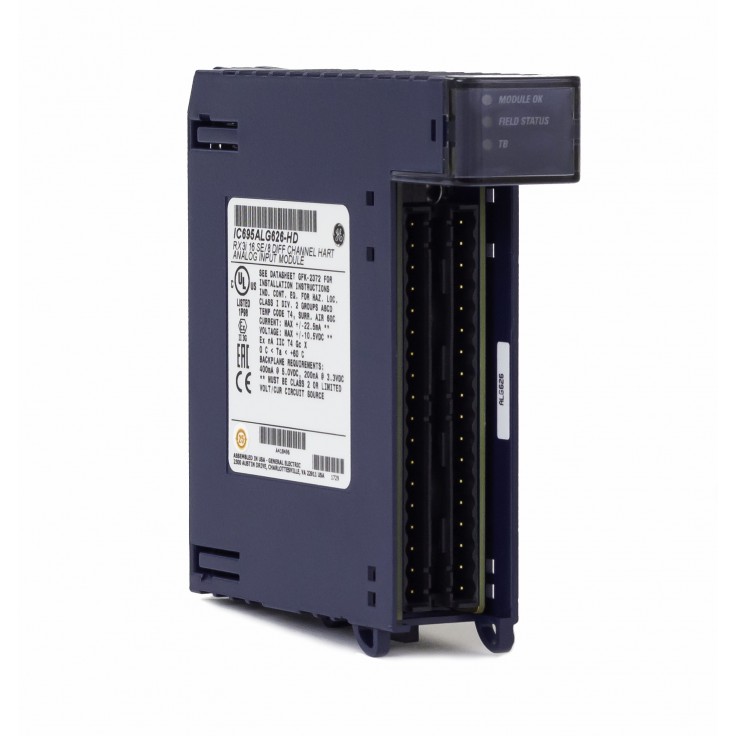

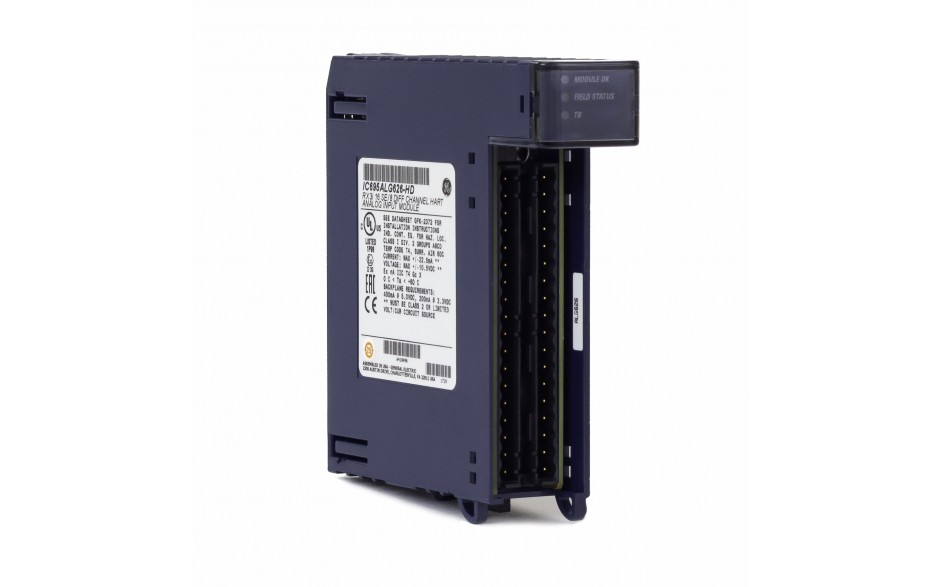

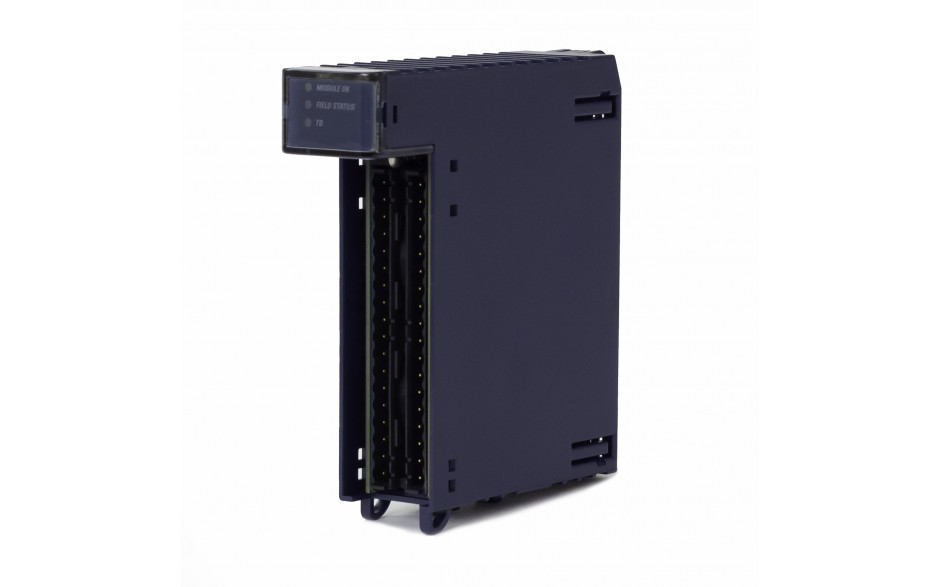

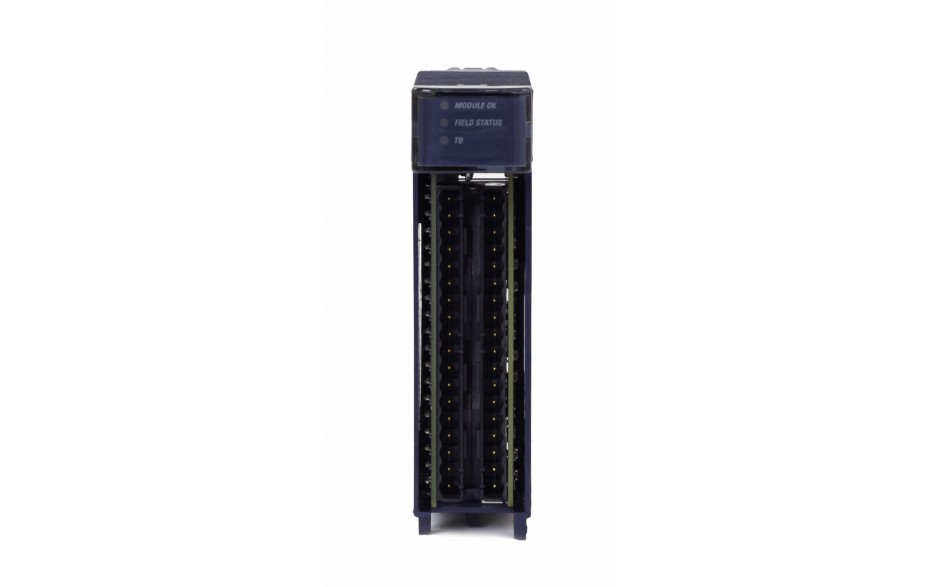

Moduł posiada następujące diody sygnalizacyjne:

  • Module Status – sygnalizuje poprawny status pracy modułu.
  • Field Status – sygnalizuje brak alarmów w torach analogowych.
  • TB – sygnalizuje zapięcie lub odpięcie terminala z kablami przyłączeniowymi.

Moduł zalecany jest do aplikacji, w których:

  • istnieje potrzeba pracy w trybie napięciowym oraz prądowym, włącznie z komunikacją w protokole HART,
  • wymagana jest wysoka rozdzielczość pomiarowa,
  • konieczny jest rozszerzony system diagnostyki, minimalizujący czas przestojów,
  • wymagany jest krótki czas przetwarzania,
  • wymagana jest elastyczna konfiguracja w celu minimalizacji ilości zastosowanych modułów analogowych,
  • ma być możliwa wymiana modułu na ruchu.

Konfigurowanie modułu odbywa się programowo, bez użycia zworek. W module wbudowane są filtry sprzętowe, zestrojone na 6 częstotliwości. Załączenie filtrowania sprzętowego polega na uaktywnieniu jednego z nich; filtrowanie sprzętowe obejmuje cały moduł (tzn. dotyczy wszystkich kanałów jednocześnie). Oprócz tego, można skonfigurować indywidualnie dla każdego kanału filtrowanie programowe; podajemy wtedy stałe całkowania dla filtrów programowych.

Moduł samodzielnie przeprowadza procedury kontroli poprawności obwodów analogowych. W przypadku wykrycia nieprawidłowości w pracy modułu lub nieprawidłowości, co do wartości pomiarowych, moduł zgłasza ten fakt do jednostki centralnej kontrolera RX3i. W ramach diagnostyki realizowane są m.in. następujące mechanizmy:

  • detekcja rozwarcia pętli pomiarowej (indywidualnie dla każdego z kanałów),
  • wykrywanie alarmów: Lo, Hi, Lo-Lo, Hi-Hi (indywidualnie dla każdego z kanałów),
  • sprawdzanie szybkości narastania i opadania wielkości pomiarowych (indywidualnie dla każdego z kanałów),
  • kontrola odpięcia terminala przyłączeniowego z okablowaniem obiektowym.

Moduł umożliwia zdefiniowanie zakresów nieczułości dla alarmów.

Raportowanie skonfigurowanych błędów do jednostki centralnej może nastąpić w następujący sposób:

  • w postaci wpisów do tablicy błędów,
  • za pomocą bitów statusowych i diagnostycznych,
  • za pomocą przerwań sprzętowych,
  • za pomocą gotowych styków błędów, dostępnych w programie sterującym.

Wyniki pomiarowe mogą być skalowane na wartości inżynierskie, indywidualnie dla każdego z kanałów. Obsługę protokołu HART realizuje się programowo, za pomocą bloku COMREQ. Do modułu należy zastosować terminal z zaciskami przyłączeniowymi (dostarczany oddzielnie).

Wejścia modułu nie zasilają obwodów pomiarowych; chcąc obsłużyć przetworniki pasywne, należy wprowadzić do obwodu pomiarowego źródło zasilania 24VDC.


Sygnały wejściowe podłączane są do modułu przy użyciu odłączalnych terminali z zaciskami śrubowymi typu „box” (IC694TBB032 lub OC694TBB132) lub zaciskami sprężynującymi typu „spring” (IC694TBS032 lub IC694TBS132). Terminale dostarczane są osobno.

Moduł ALG626 może być montowany jedynie w kasetach montażowych z grupy IC695.

Moduł ALG626 pracuje na magistrali PCI. Współpracuje z jednostką centralną CPU o wersji firmware 3.5 lub wyższej.

Moduł ALG626 wymaga stosowania oprogramowania narzędziowego Proficy Machine Edition Logic Developer PLC w wersji 5.5 lub nowszej.

Parametry

Parametry

IC695ALG626

Ilość kanałów
16
Zakresy pracy
0 ÷ 20 mA, 4 ÷ 20 mA, ±20 mA
±10 V, 0 ÷ 10 V, ±5 V, 0 ÷5 V, 1 ÷ 5 V
Pobór prądu
maksymalnie 600 mA dla 5.0 V (+5%, -2.5%) maksymalnie 625 mA dla 3.3 V (+5%, -3%)
Moc wytracana w module
maksymalnie 7.35 W
Rozdzielczość
24-bitowy przetwornik A/C na liczbę w formacie całkowitym lub zmiennoprzecinkowym
Format danych
konfigurowalny
jako zmiennoprzecinkowy (IEEE 32-bitowy) lub 16-bitowy całkowity
Filtrowanie sprzętowe
8Hz, 12Hz, 16Hz, 40Hz, 200Hz, 500Hz
(filtr konfigurowany jest wszystkich kanałów razem)
Filtrowanie programowe
Poprzez konfigurowalną stałą całkowania, indywidualnie dla każdego kanału pomiarowego
Impedancja wejściowa w trybie napięciowym
>100 kW dla wejść napięciowych
Rezystancja wejściowa w trybie prądowym
249 W ±1%
Czas detekcji pętli otwartej
maksymalnie 1 s
Odporność na przepięcia
maksymalnie ±60 VDC, test ciągły
Odporność na przeciążenie prądowe
maksymalnie ±28 mA, test ciągły
Tłumienie zakłóceń w trybie różnicowym
minimalnie 95 dB przy 50/60 Hz i filtrowaniu 8 Hz
minimalnie 85 dB przy 50/60 Hz i filtrowaniu 12 Hz
Tłumienie zakłóceń w trybie ze wspólną masą
minimalnie 120 dB przy 50/60 Hz i filtrowaniu 8 Hz
minimalnie 110 dB przy 50/60 Hz i filtrowaniu 12 Hz
Tłumienie przesłuchów pomiędzy kanałami
minimalnie -80 dB (tryb ze wspólnym zaciskiem powrotnym)
minimalnie -60 dB (tryb różnicowy)
Dokładność skalibrowania w temperaturze 13 ÷ 33 °C i filtrowaniu 8 Hz, 12 Hz i 16 Hz
±5 V, ±10 V, ±20 mA: 0.05% zakresu pomiarowego
0 ÷ 10 V, 0 ÷ 5 V, 1 ÷ 5 V, 0 ÷ 20 mA: 0.1% zakresu pomiarowego
4 ÷ 20 mA: 0.125% zakresu pomiarowego
Dokładność skalibrowania w temperaturze 0 ÷ 60 °C i filtrowaniu 8 Hz, 12 Hz i 16 Hz
0 ÷ 10 V, 0 ÷ 5 V, 1 ÷ 5 V: 0.2% zakresu pomiarowego
0 ÷ 20 mA: 0.25% zakresu pomiarowego
4 ÷ 20 mA: 0.3125% zakresu pomiarowego
±5 V, ±10 V: 0.1% zakresu pomiarowego
±20 mA: 0.125% zakresu pomiarowego
Okres kalibracji
12 miesięcy (typowo)
kalibracja może odbywać się przez określenie „offsetu"
Izolacja strony obiektowej względem magistrali systemowej
izolacja optyczna i tranfrormatorowa
250 VAC ciągłe
1500 VAC przez 1 minutę
Napięcie izolacji
±2 V w trybie różnicowym
