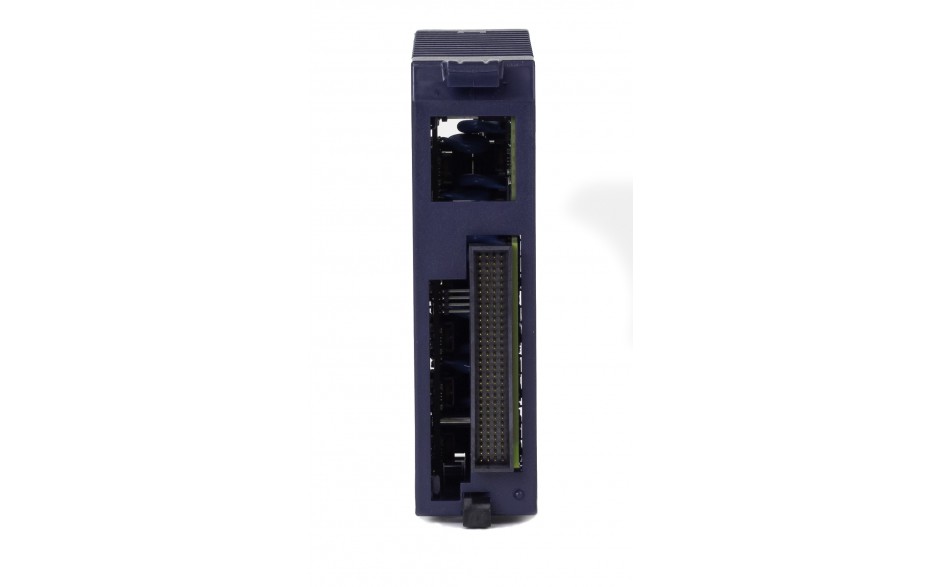

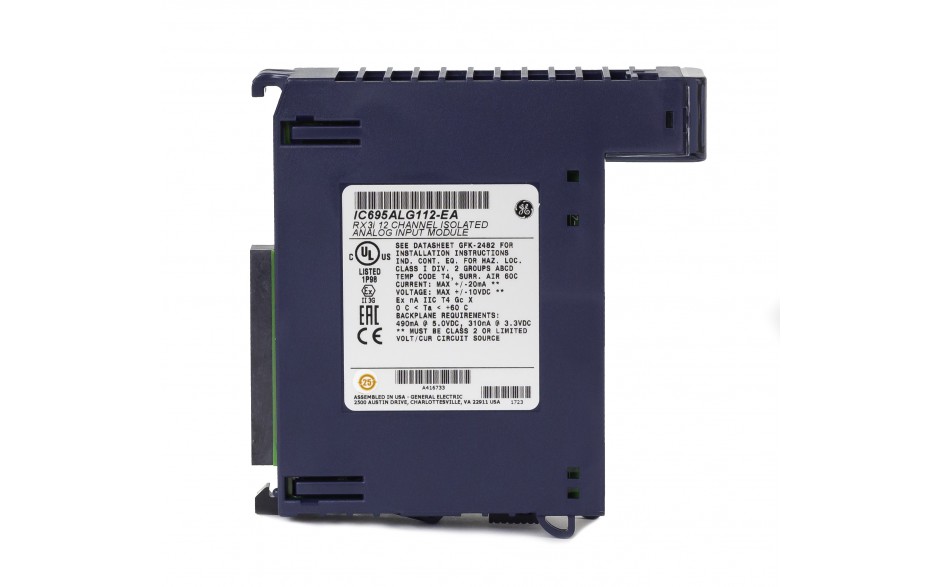

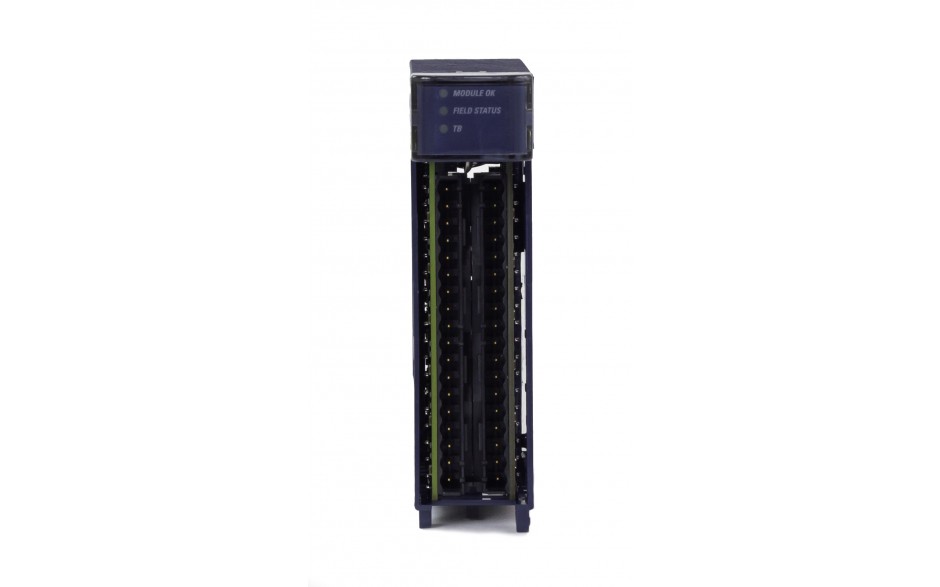

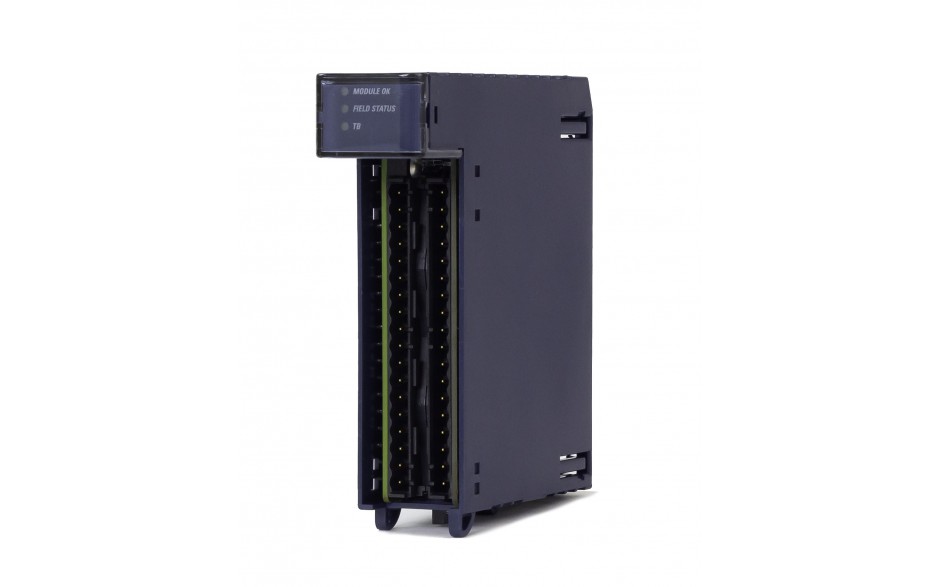

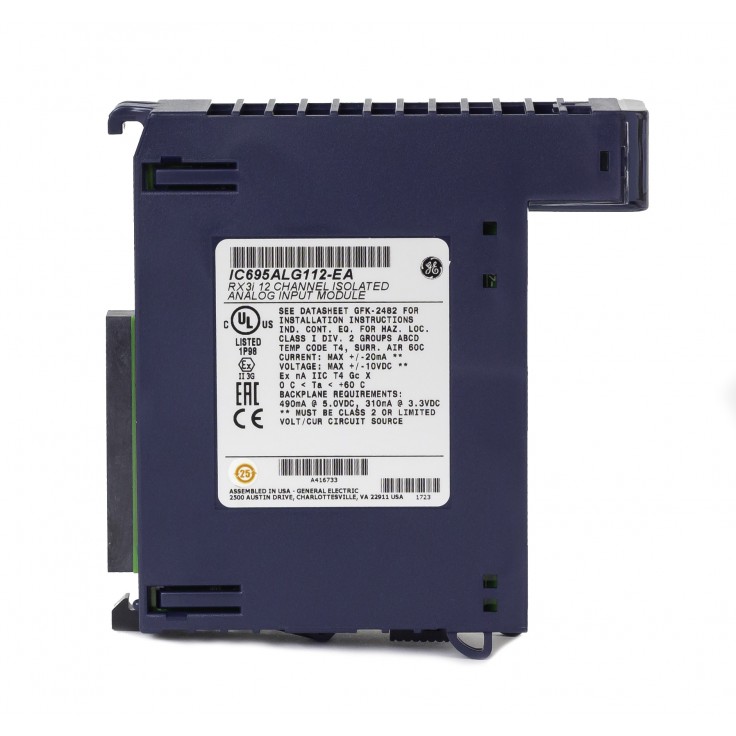

RX3i - 12 izolowanych wejść analogowych prądowo-napięciowych (0-20/4-20/±20 mA; 0-10/±10 V; 16 bitów); diagnostyka

icon-sku Kod produktu: IC695ALG112

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
13 100,00 PLN 16 113,00 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.

Gwarancja 60 miesięcy



Opis produktu

Moduł wejść analogowych ALG112 umożliwia pomiar prądu lub napięcia za pomocą sześciu izolowanych kanałów. Kanały są indywidualnie konfigurowalne do pracy w trybie prądowym lub napięciowym.


Do ważniejszych cech modułu można zaliczyć:

  • 24-bitowy przetwornik A/C,
  • skalowanie wartości analogowej,
  • detekcję rozwarcia obwodu analogowego,
  • styki błędów do wykorzystania w programie sterującym; informujące o problemach w pracy modułu, kontrolę wyjęcia terminala przyłączeniowego z modułu,
  • filtrowanie pomiaru,
  • alarmy typu: Lo-Lo, Lo, Hi, Hi-Hi,
  • alarmy szybkości zmian wartości analogowej,
  • przerwania do obsługi alarmów i błędów pomiarowych,
  • wymianę modułu na ruchu,
  • kontrolę wyjęcia terminala przyłączeniowego z modułu.

W zakres funkcji diagnostycznych modułu ALG112 wchodzi sprawdzanie, czy:

  • moduł jest zainstalowany w kontrolerze RX3i we właściwym miejscu,
  • terminal na kable przyłączeniowe jest wpięty do modułu,
  • wystąpił alarm (sprawdzane są alarmy: Hi, Hi-Hi, Lo, Lo-Lo),
  • mierzona wartość wykroczyła poza zadeklarowany zakres pomiarowy,
  • doszło do rozwarcia pętli pomiarowej (zależnie od wybranego typu wejścia).

Dla pełniejszej obsługi sytuacji awaryjnych, w programie logicznym dostępne są gotowe styki, informujące o błędzie na danym kanale pomiarowym. Oprócz tego, istnieje możliwość wykonania określonej procedury programowej na zasadzie przerwania realizowanego w przypadku wystąpienia alarmu. Dla ułatwienia pracy, można skorzystać ze skalowania wartości mierzonych; przy czym skalowanie może być realizowane również na liczbach zmiennoprzecinkowych.

Moduł monitoruje szybkość zmian mierzonych wartości i może raportować do jednostki centralnej zbyt szybkie zmiany. W tym celu definiuje się limit wartości przypadających na jednostkę czasu, o jakie może zmienić się mierzona wielkość (indywidualnie dla narastania i opadania analogowej wielkości).

Dla alarmów (Hi, Hi-Hi, Lo, Lo-Lo) można opcjonalnie zdefiniować strefę nieczułości, dzięki której alarm nie będzie zgłaszany na skutek fluktuacji sygnału analogowego wokół wartości progowej alarmu.

Każdy pomiar może być również opatrzony w „poprawkę”, czyli stałą wartość dodawaną (lub odejmowaną) do wartości zmierzonej.

Wejścia modułu nie zasilają obwodów pomiarowych; chcąc obsłużyć przetworniki pasywne, należy wprowadzić do obwodu pomiarowego źródło zasilania 24VDC.


Sygnały wejściowe podłączane są do modułu przy użyciu odłączalnych terminali z zaciskami śrubowymi typu „box” (IC694TBB032 lub IC694TBB132) lub zaciskami sprężynującymi typu „spring” (IC694TBS032 lub IC694TBS132). Terminale dostarczane są osobno.

Moduł ALG112 może być montowany jedynie w kasetach montażowych z grupy IC695.

Moduł ALG112 pracuje na magistrali PCI. Współpracuje z jednostką centralną CPU o wersji firmware 5.0 lub wyższej.

Może być konfigurowany za pomocą oprogramowania Proficy Machine Edition w wersji 5.6 SP11 lub nowszej.

Parametry

Parametry

IC695ALG112

Ilość kanałów
6
Zakresy pracy
0 ÷ 20 mA, 4 ÷ 20 mA, ±20 mA
±10 V, 0 ÷ 10 V, ±5 V, 0 ÷5 V, 1 ÷ 5 V
Pobór prądu z magistrali wewnętrznej
maksymalnie 450 mA dla 5.1 V ±3% maksymalnie 500 mA dla 3.3 V ±3%
Moc wytracana w module
maksymalnie 2.97 W dla prądu 20 mA płynącego we wszystkich kanałach pomiarowych
Rozdzielczość
16-bitowy przetwornik A/C na liczbę w formacie całkowitym lub zmiennoprzecinkowym
Format danych
konfigurowalny
jako zmiennoprzecinkowy (IEEE 32-bitowy) lub 16-bitowy całkowity
Filtrowanie sprzętowe
8Hz, 12Hz, 16Hz, 40Hz, 250Hz, 1000Hz
(filtr konfigurowany jest wszystkich kanałów razem)
Czas ustalenia wartości po filtrze sprzętowym
czas ten jest zależny od skonfigurowanego filtrowania
(poniżej podano czasy przy wyłączonym filtrowaniu programowym)
filtrowanie 8 Hz: 127 ms
filtrowanie 12 Hz: 67 ms
filtrowanie 16 Hz: 56 ms
filtrowanie 40 Hz: 21 ms
filtrowanie 250 Hz: 3.1 ms
filtrowanie 1000 Hz: 0 ms
Filtrowanie programowe
Poprzez konfigurowalną stałą całkowania, indywidualnie dla każdego kanału pomiarowego
Szybkość przetwarzania sygnału przez moduł (czas skanowania)
moduł realizuje próbkowanie co 1 ms, jednakże na szybkość czytania ma wpływ skonfigurowane filtrowanie sprzętowe (proszę zobaczyć na parametr „Czas ustalenia wartości po filtrze sprzętowym”)
Impedancja wejściowa wejścia napięciowego
conajmniej 500 kΩ dla wejść napięciowych
Rezystancja wejścia prądowego
250 Ω±1%
Czas detekcji pętli otwartej
maksymalnie 1 s
Odporność na przepięcia
maksymalnie ±35 VDC, test ciągły
Odporność na przeciążenie prądowe
maksymalnie ±35 mA, test ciągły
Tłumienie zakłóceń w trybie różnicowym
minimalnie 75 dB przy 50/60 Hz i filtrowaniu 8 Hz
minimalnie 75 dB przy 50/60 Hz i filtrowaniu 12 Hz
minimalnie 35 dB przy 50 Hz i 75 dB przy 60 Hz i filtrowaniu 12 Hz
Tłumienie zakłóceń w trybie ze wspólną masą
minimalnie 100 dB przy 50/60 Hz i filtrowaniu 8 Hz
minimalnie 100 dB przy 50/60 Hz i filtrowaniu 12 Hz
Tłumienie przesłuchów pomiędzy kanałami
conajmniej -70 dB
Dokładność skalibrowania
dla wejść 0 ÷ 10 V, 0.1% zakresu pomiarowego, w temperaturze 25°C.
0.2% zakresu pomiarowego w całym zakresie temperatur pracy.
W obecności niektórych zakłóceń RF (wg IC 801-3, 10V/M) dokładność może ulec pogorszeniu do 2.0% zakresu pomiarowego.
Okres kalibracji
12 miesięcy (typowo)
kalibracja może odbywać się przez określenie „offsetu
Izolacja strony obiektowej względem magistrali systemowej
250 VAC ciągłe
1500 VAC przez 1 minutę
Izolacja transformatorowa, typu I-coupler
