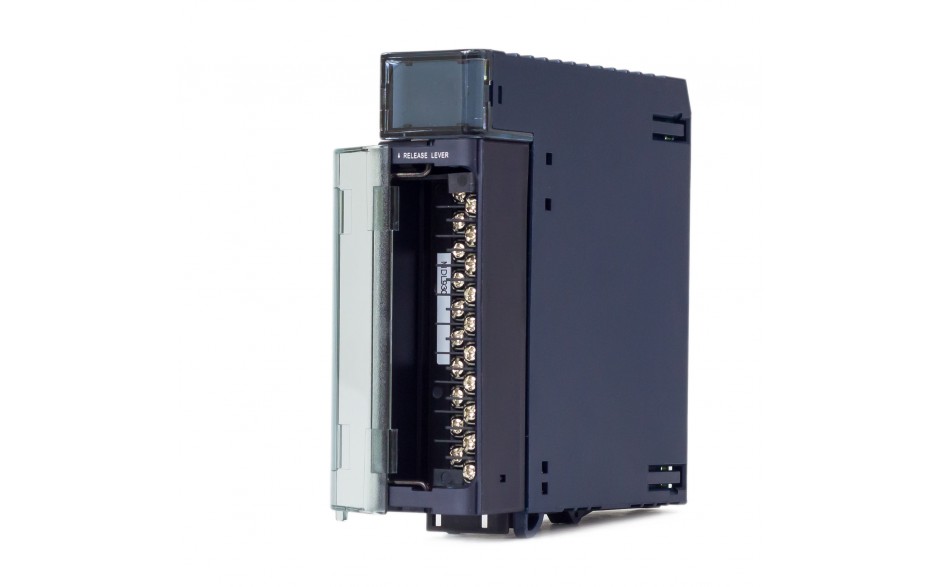

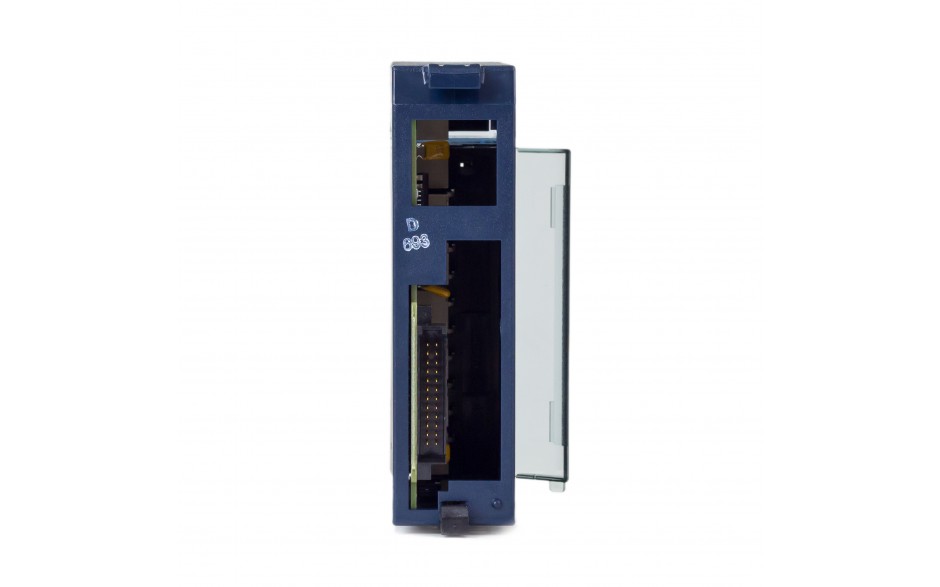

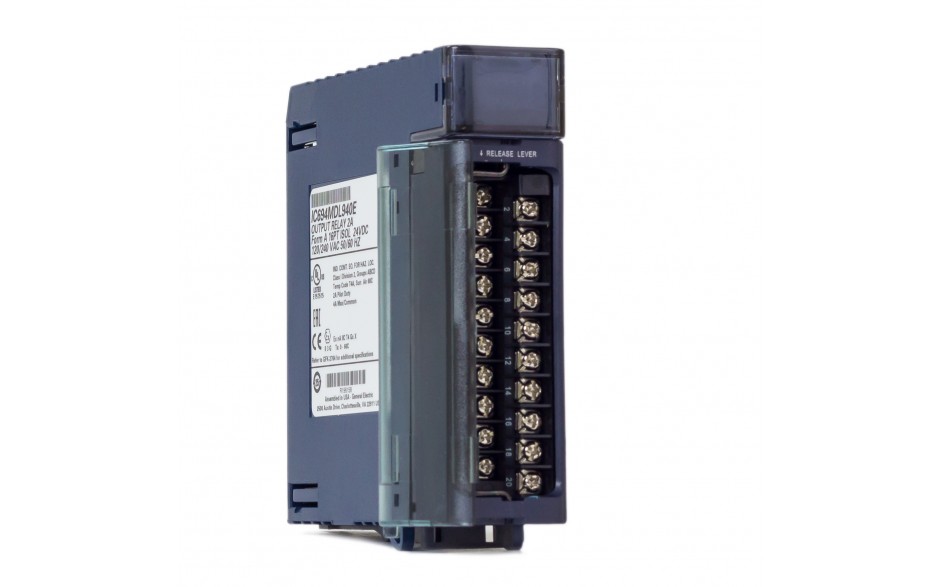

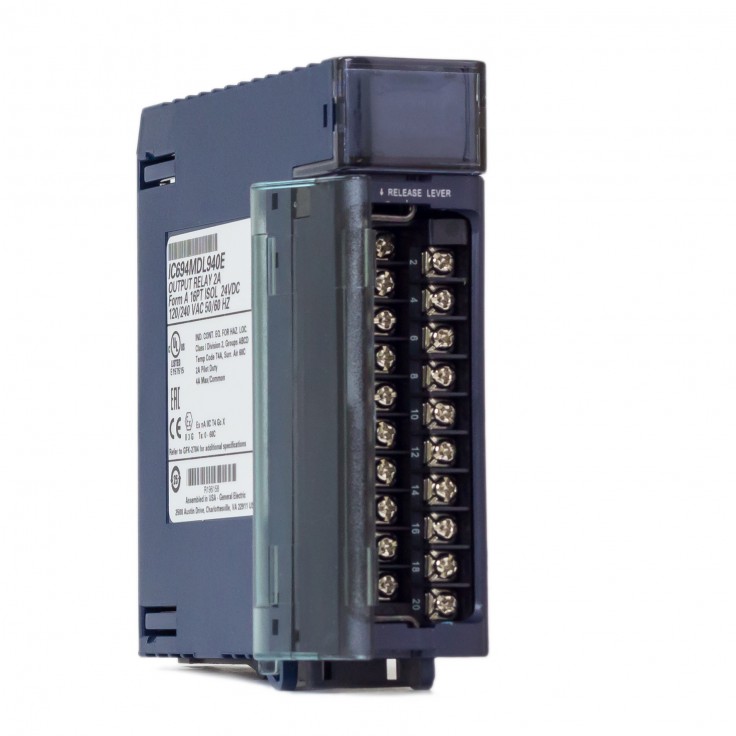

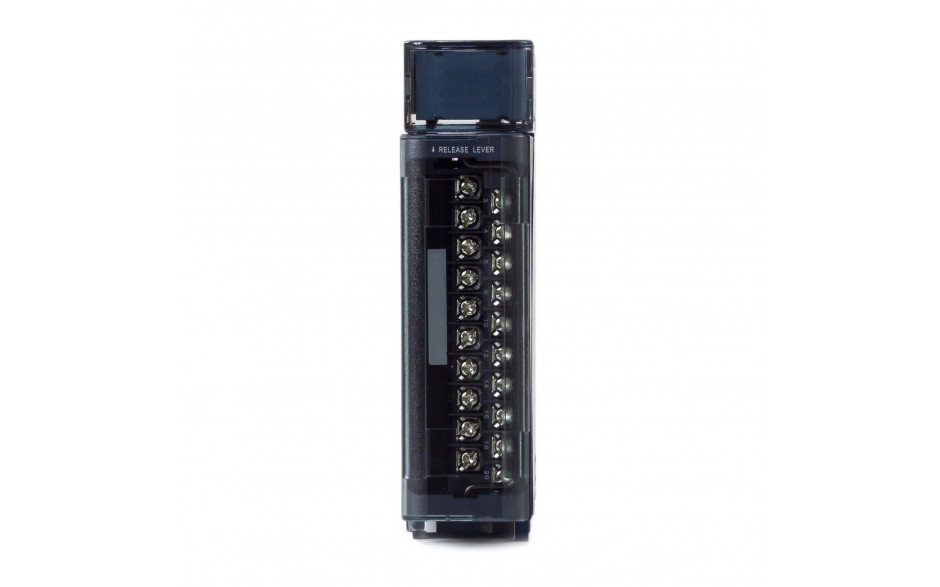

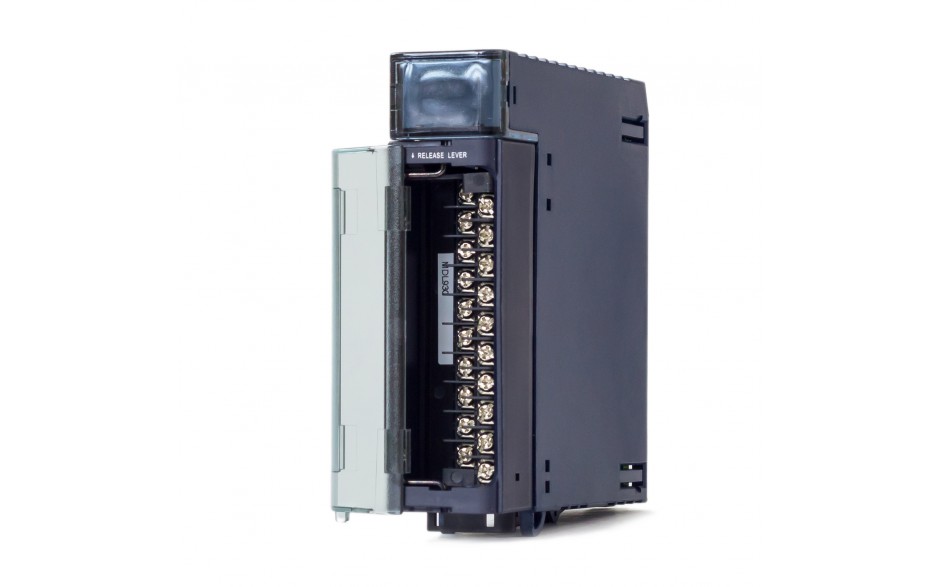

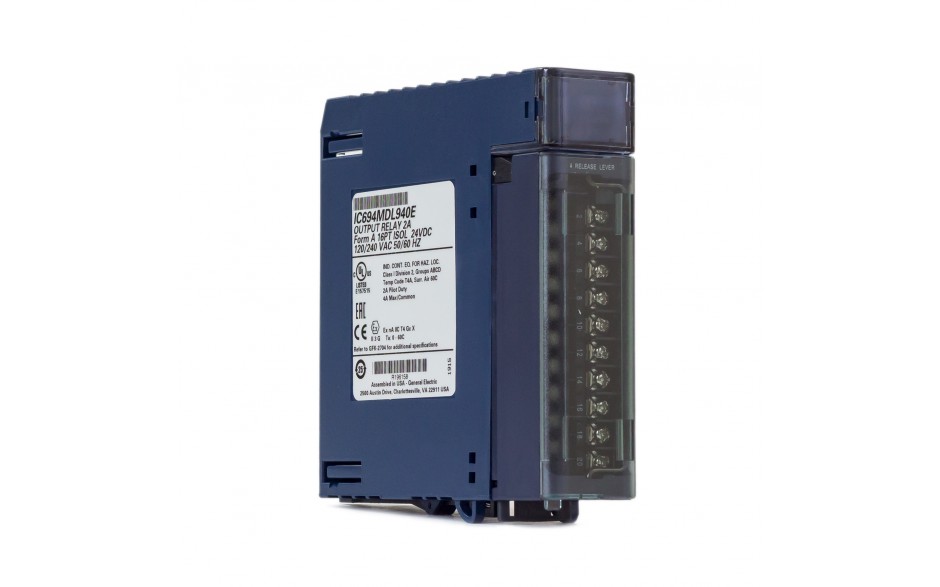

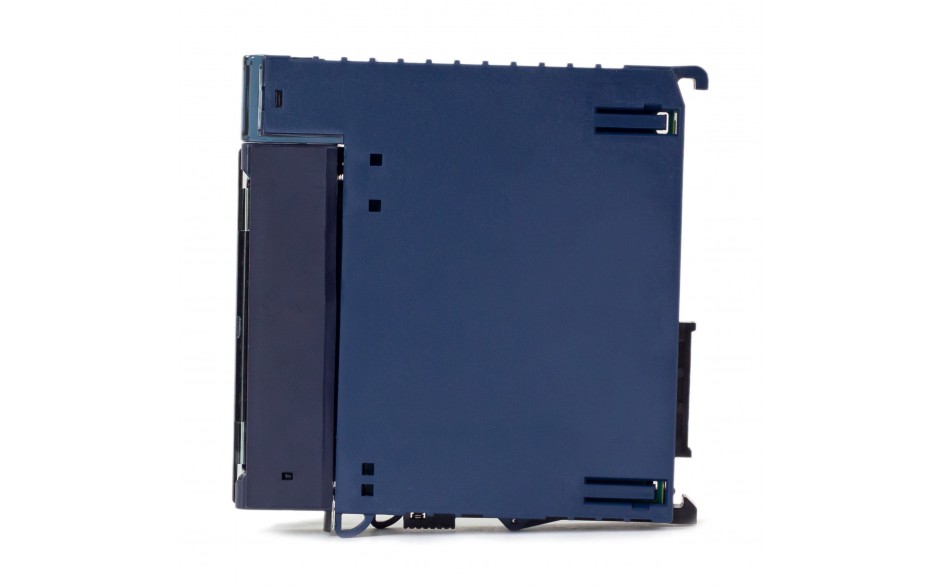

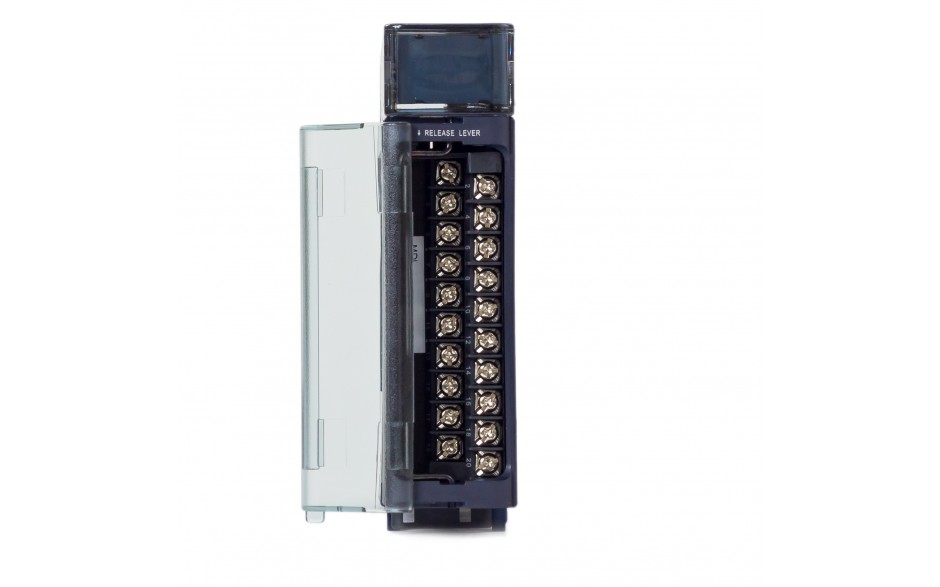

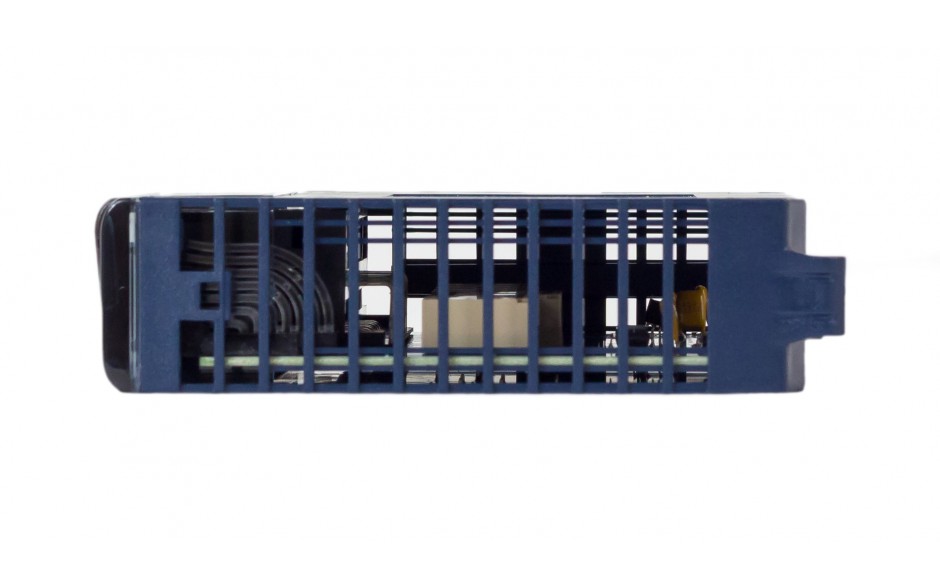

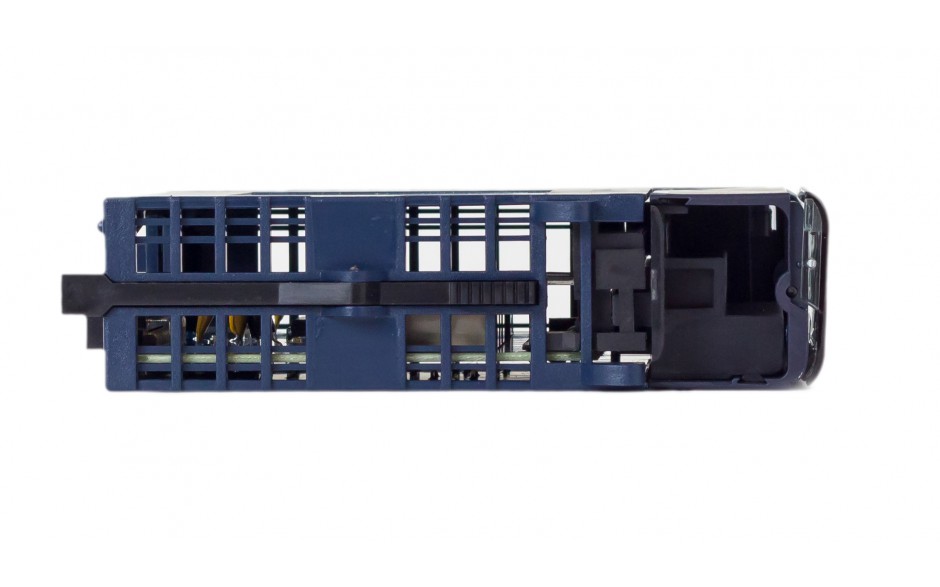

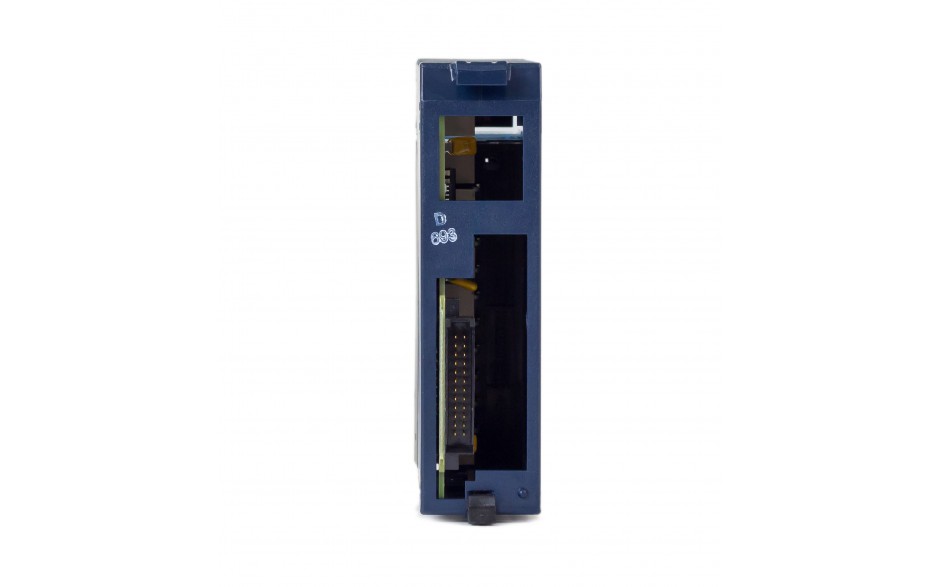

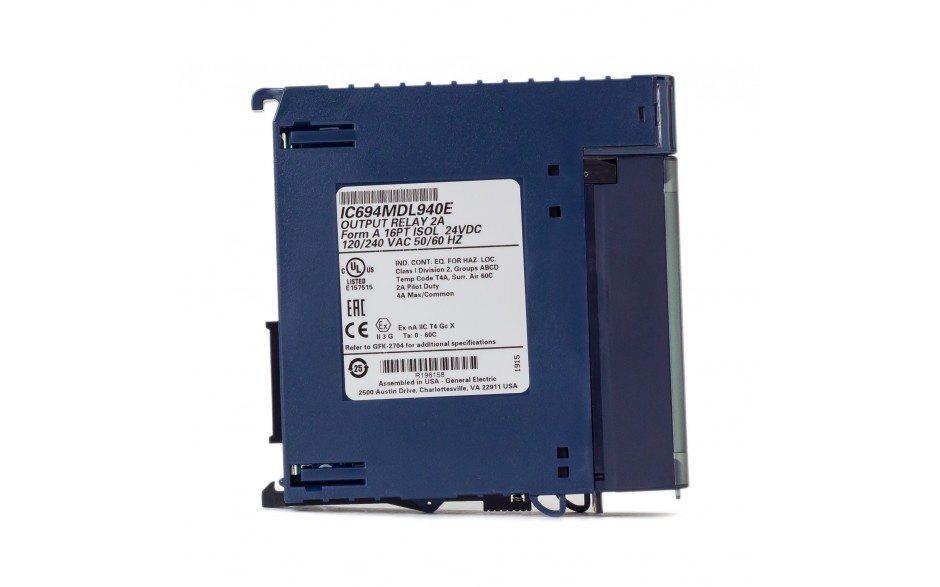

RX3i - 16 izolowanych wyjść przekaźnikowych (2.0 A)

icon-sku Kod produktu: IC694MDL940

Dostępny icon-available
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
1 540,00 PLN 1 894,20 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »
Zapłać do 12:00 i prześlij potwierdzenie wpłaty, a produkt będzie u Ciebie następnego dnia.
Możesz zwrócić produkt do 14 dni.


Opis produktu

Moduł MDL940 posiada 16 izolowanych punktów wyjściowych, przekaźnikowych zwiernych, do sterowania urządzeniami, takimi jak startery silników, elektromagnesy, wskaźniki, itp. Punkty wyjściowe są zorganizowane w 4 grupy, każda ze wspólnym przewodem zasilającym. Cewki przekaźników są zasilane napięciem 24 V z magistrali kasety kontrolera RX3i.

Urządzenia sterowane muszą być zasilane prądem stałym lub zmiennym z zewnętrznego źródła.

Moduł MDL940 nie posiada bezpieczników – zaleca się stosowanie bezpieczników w obwodach zewnętrznych.

Stan każdego z wyjść jest wskazywany przez odpowiednią zieloną diodę typu LED umieszczoną na obudowie modułu.



Parametry

Parametry

IC694MDL940

Liczba punktów
16 (4 grupy, każda ze wspólnym przewodem zasilającym)
Napięcie nominalne
24 VDC
120/240 VAC, 50/60 Hz
Zakres napięć roboczych
5 ÷ 30 VDC
5 ÷ 250 VAC, 50/60 Hz
Prąd rozruchowy
5 mA
Odporność napięciowa izolacji
"do wartości skutecznej 1500 V pomiędzy obwodami wyjść a obwodami logicznymi
do wartości skutecznej 500 V pomiędzy wyjściami
Maksymalne obciążenie prądowe
2 A na jeden punkt
4 A na każdą grupę
Minimalne obciążenie prądowe
10 mA
Czas reakcji przy załączaniu
maksymalnie 15 ms
Czas reakcji przy wyłączaniu
maksymalnie 15 ms
Pobór prądu
7 mA przy 5 V z magistrali kasety przy wszystkich wyjściach włączonych
135 mA przy 24 V z magistrali kasety przy wszystkich wyjściach włączonych


Ograniczenia prądowe oraz żywotność styków w zależności od napięcia roboczego i obciążenia prądowego.

Napięcie robocze

Obciążenia rezystancyjne

Obciążenia indukcyjne *

Żywotność
(liczba włączeń)

24 ÷ 120 VAC
2.0 A
1.0 A
300 000
24 ÷ 120 VAC
1.0 A
0.5 A
500 000
24 ÷ 120 VAC
0.1 A
0.05 A
1 000 000
240 VAC
2.0 A
1.0 A
150 000
240 VAC
1.0 A
0.5 A
200 000
240 VAC
0.1 A
0.05 A
500 000
24 VDC
-
2.0 A
100 000
24 VDC
2.0 A
1.0 A
300 000
24 VDC
1.0 A
0.5 A
500 000
24 VDC
0.1 A
0.05 A
1 000 000
125 VDC
0.2 A
0.1 A
300 000
* Przy założeniu 7 ms stałej czasowej.
