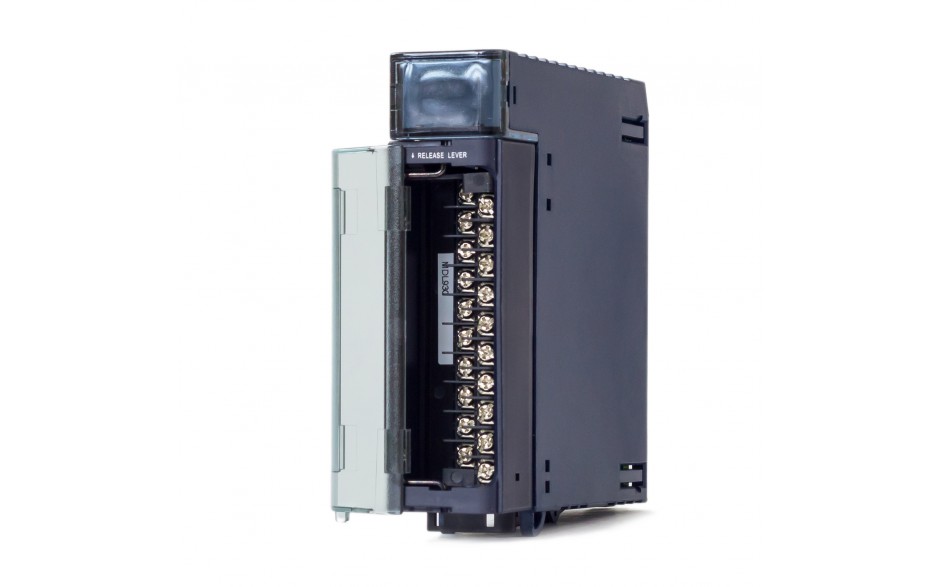

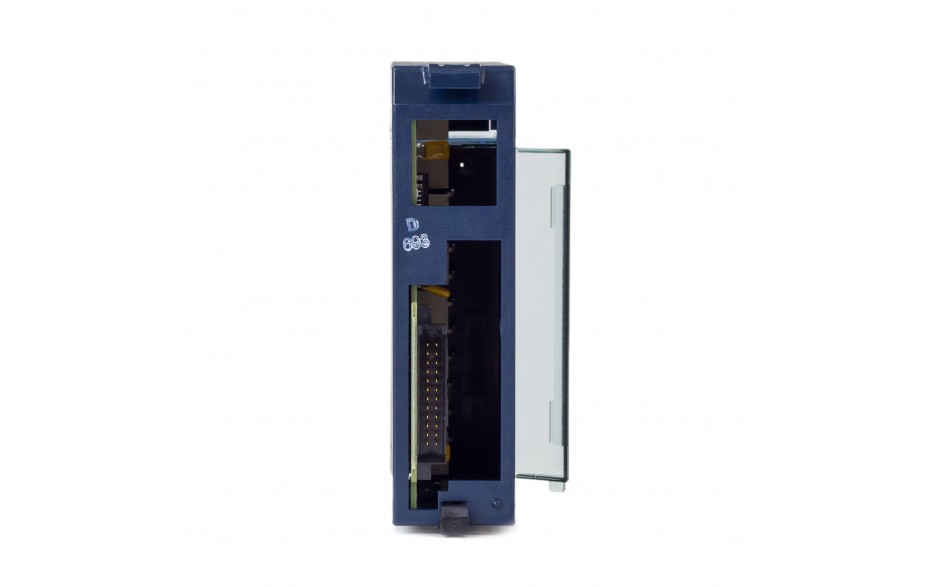

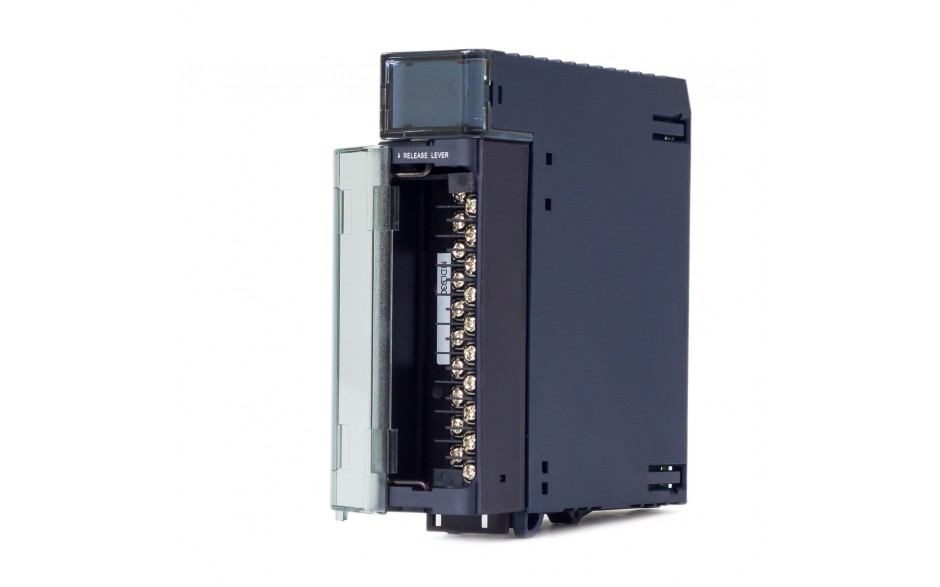

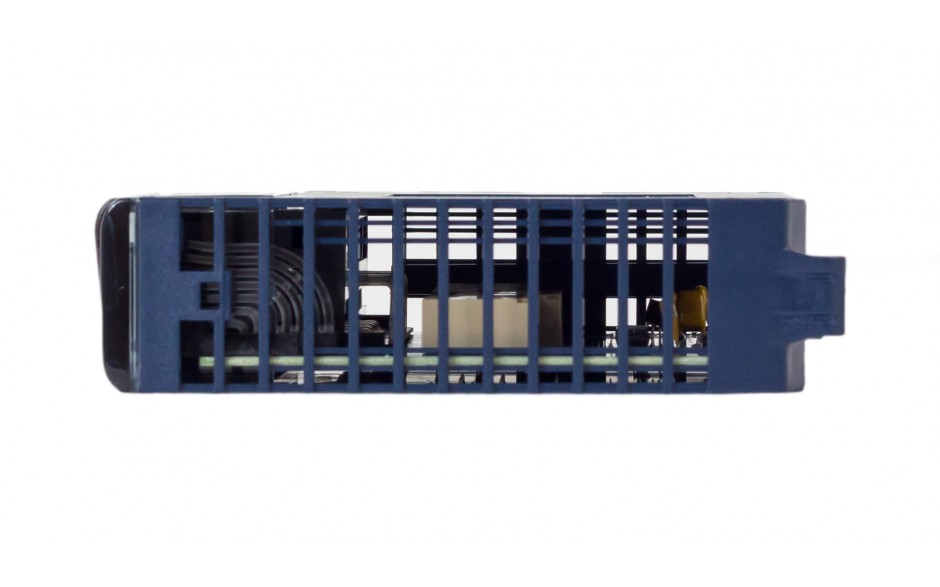

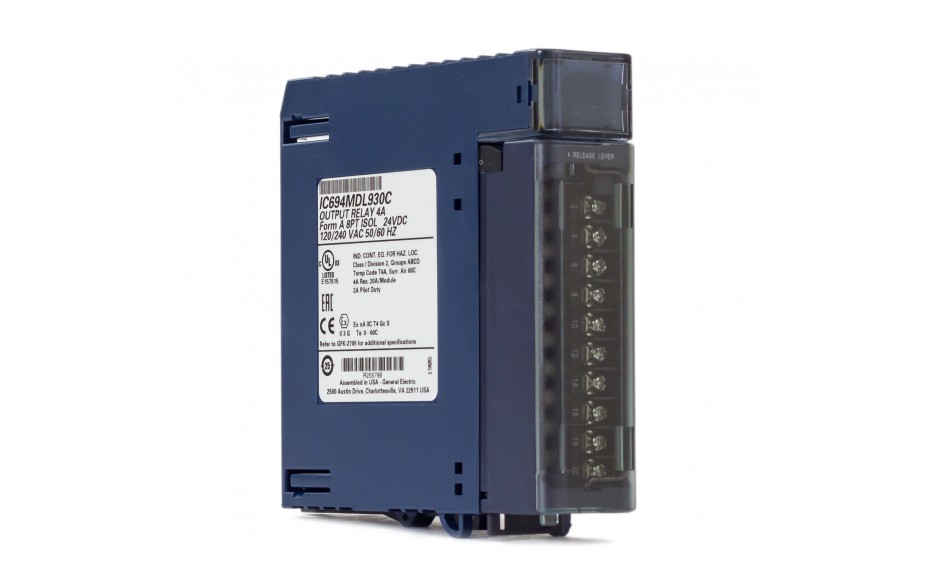

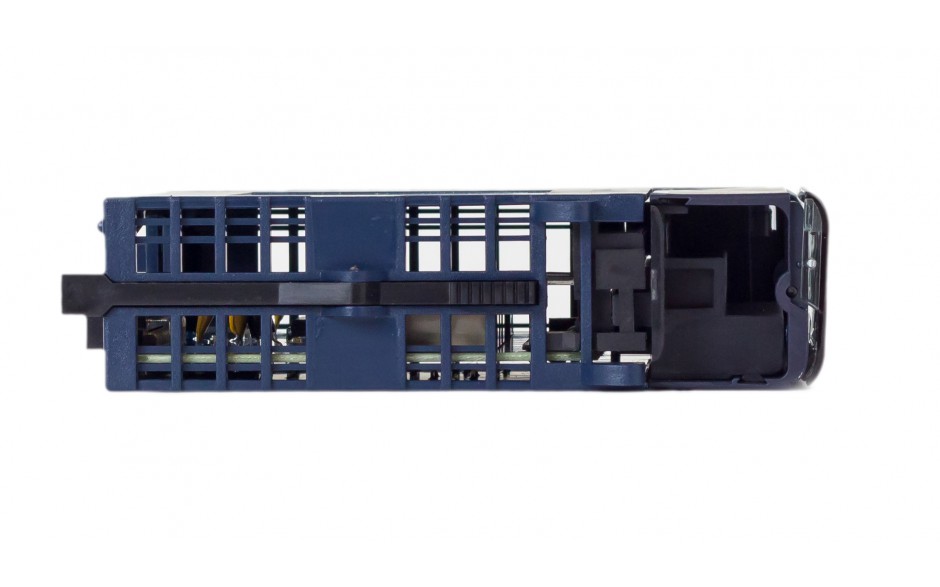

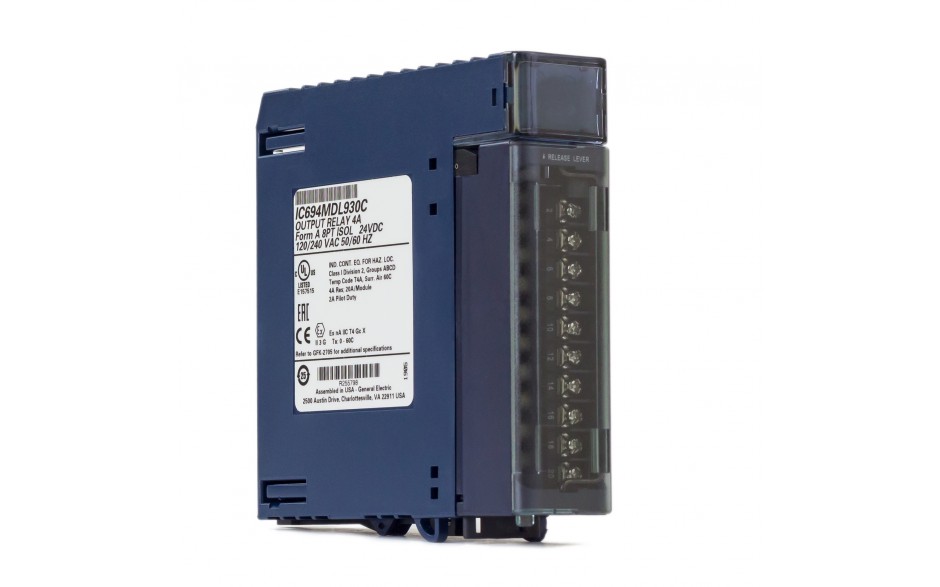

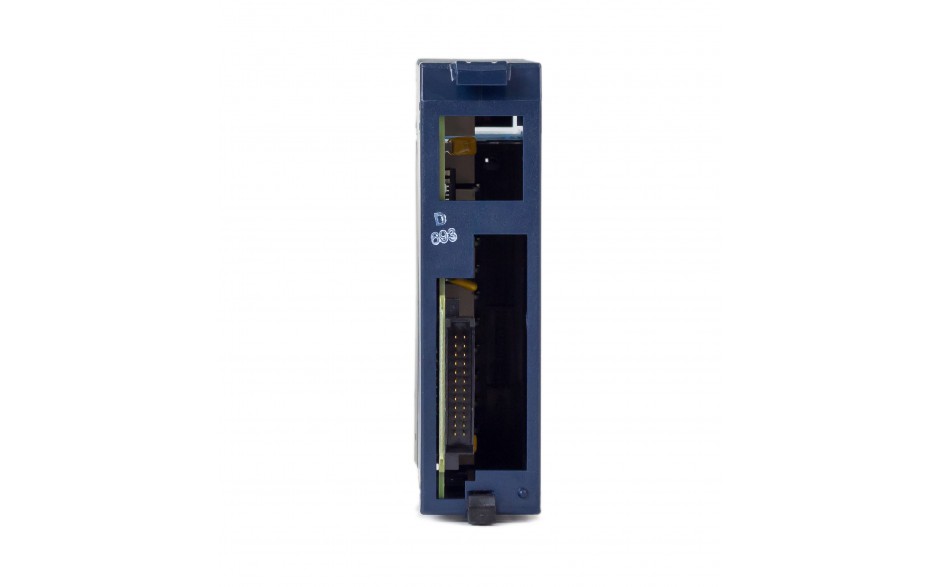

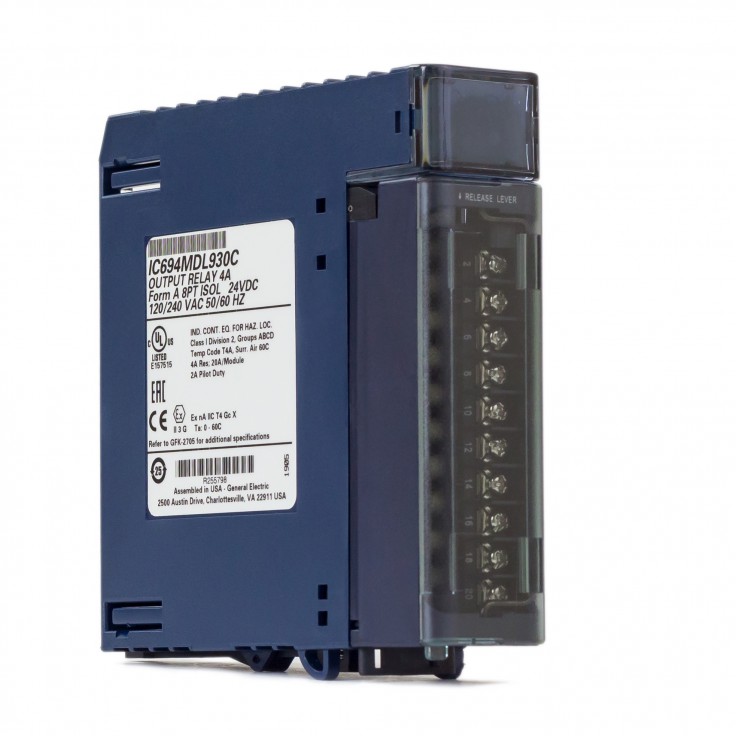

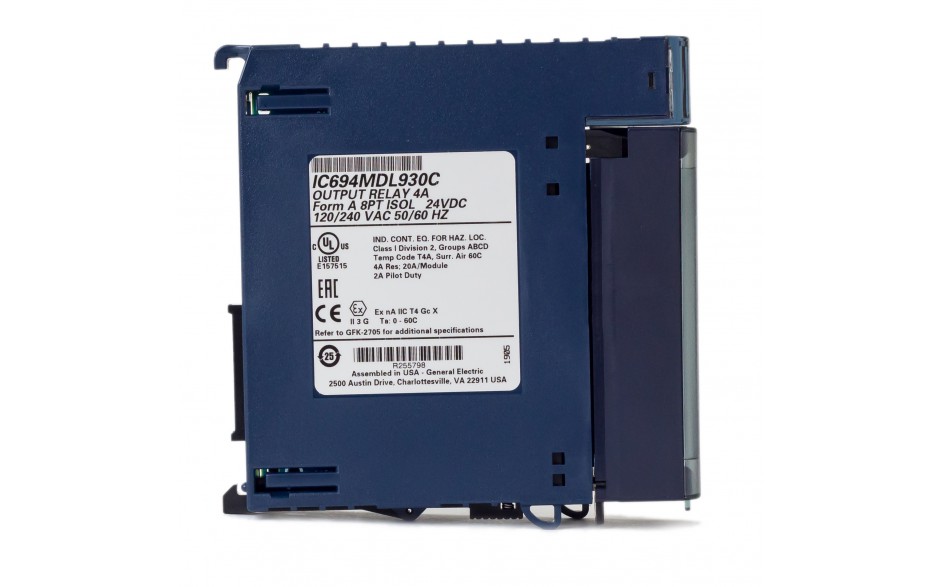

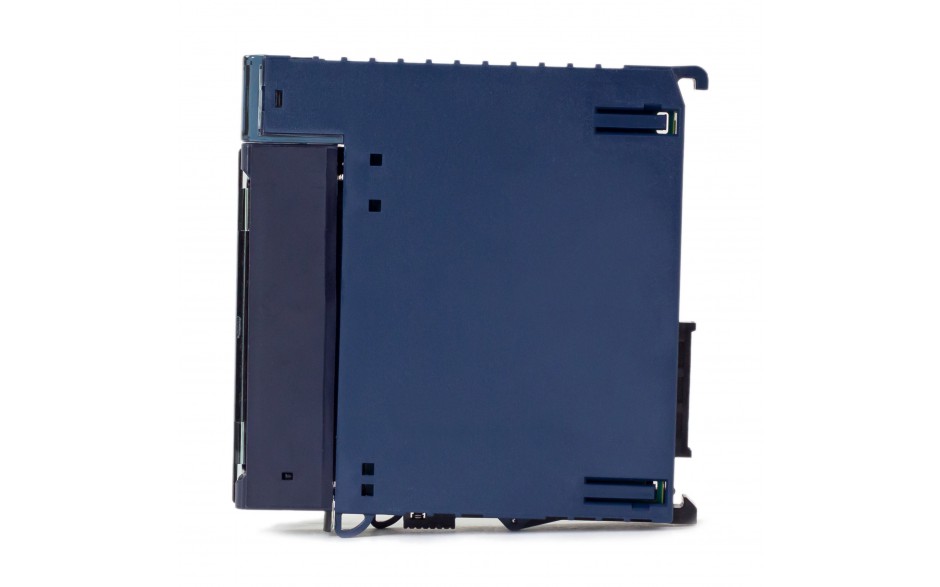

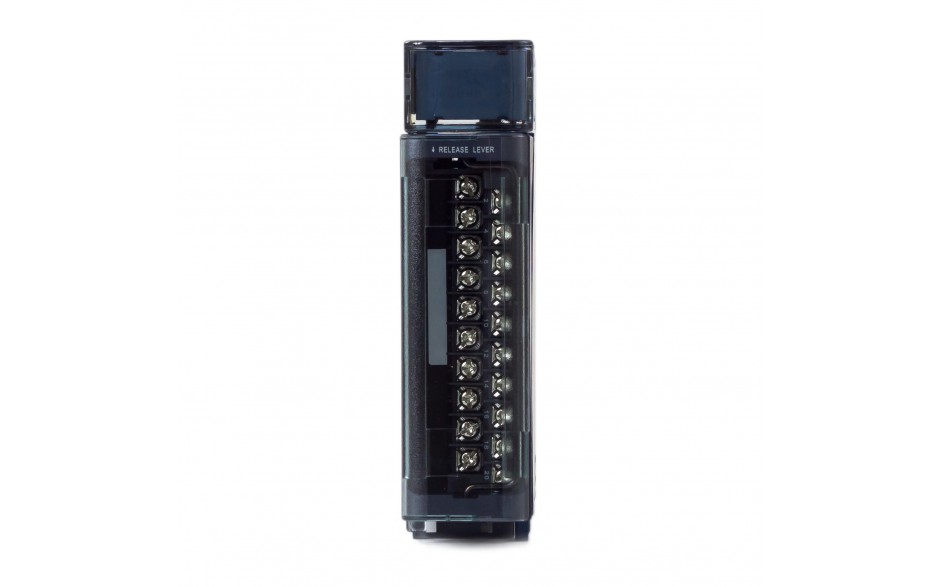

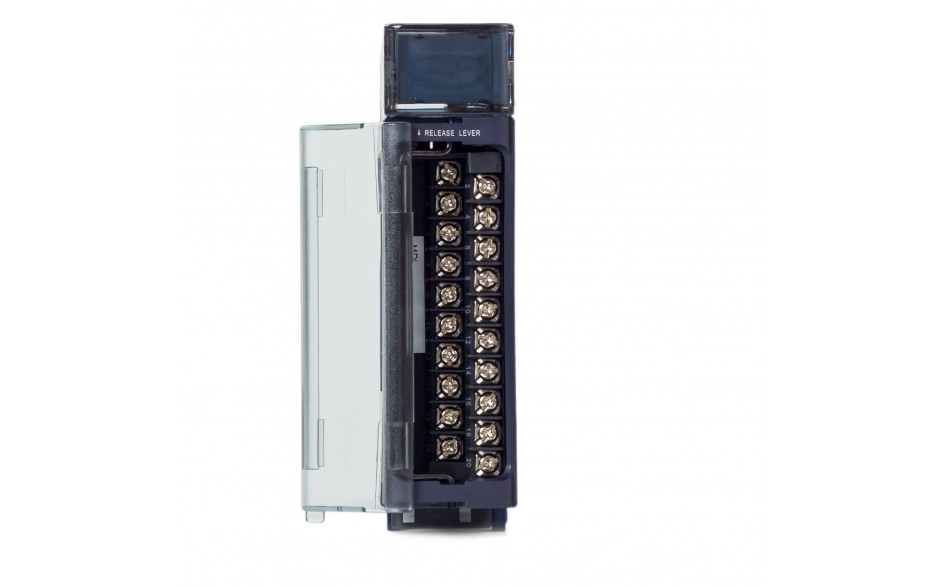

RX3i - 8 izolowanych wyjść przekaźnikowych (4.0 A)

icon-sku Kod produktu: IC694MDL930

Dostępny icon-available
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
990,00 PLN 1 217,70 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »
Zapłać do 12:00 i prześlij potwierdzenie wpłaty, a produkt będzie u Ciebie następnego dnia.
Możesz zwrócić produkt do 14 dni.


Opis produktu

Moduł MDL930 posiada 8 izolowanych punktów wyjściowych, przekaźnikowych zwiernych, do sterowania urządzeniami, takimi jak startery silników, elektromagnesy, wskaźniki, itp. Każdy punkt posiada własny przewód zasilający. Cewki przekaźników są zasilane 24 V z magistrali kasety kontrolera RX3i.

Urządzenia sterowane muszą być zasilane prądem stałym lub zmiennym z niezależnego źródła.

Moduł MDL930 nie posiada bezpieczników – zaleca się stosowanie bezpieczników zewnętrznych.

Stan każdego z wyjść jest wskazywany przez odpowiednią zieloną diodę typu LED umieszczoną na obudowie modułu.



Parametry

Parametry

IC694MDL930

Liczba punktów
8 (punkty izolowane)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wyjść a obwodami logicznymi
do wartości skutecznej 500 V pomiędzy wyjściami
Napięcie nominalne
24 VDC
120/240 VAC, 50/60 Hz
Zakres napięć roboczych
5 ÷ 30 VDC
5 ÷ 250 VAC, 50/60 Hz
Prąd rozruchowy
maksymalnie 5 A
Maksymalne obciążenie prądowe
maksymalnie 4.0 A na punkt przy obciążeniu rezystancyjnym
2.0 A pełnego obciążenia na punkt
20 A na moduł
Minimalne obciążenie prądowe
10 mA
Czas reakcji przy załączaniu
maksymalnie 15 ms
Czas reakcji przy wyłączaniu
maksymalnie 15 ms
Pobór prądu
6 mA przy 5 V z magistrali kasety przy wszystkich wyjściach włączonych
70 mA przy 24 V z magistrali kasety przy wszystkich wyjściach włączonych


Ograniczenia prądowe oraz żywotność styków w zależności od napięcia roboczego i obciążenia prądowego

Napięcie robocze

Obciążenia rezystancyjne

Obciążenia indukcyjne

Żywotność
(liczba włączeń)

24 ÷ 120 VAC
4.0 A
2.0 A
150 000
24 ÷ 120 VAC
1.0 A
0.5 A
500 000
24 ÷ 120 VAC
0.1 A
0.05 A
1 000 000
240 VAC
4.0 A
2.0 A
50 000
240 VAC
0.1 A
0.05 A
500 000
240 VAC
1.0 A
0.5 A
200 000
24 VDC
-
3.0 A
50 000
24 VDC
4.0 A
2.0 A
100 000
24 VDC
1.0 A
0.5 A
500 000
24 VDC
0.1 A
0.05 A
1 000 000
125 VDC
0.2 A
0.1 A
300 000
* Przy założeniu 7 ms stałej czasowej.
