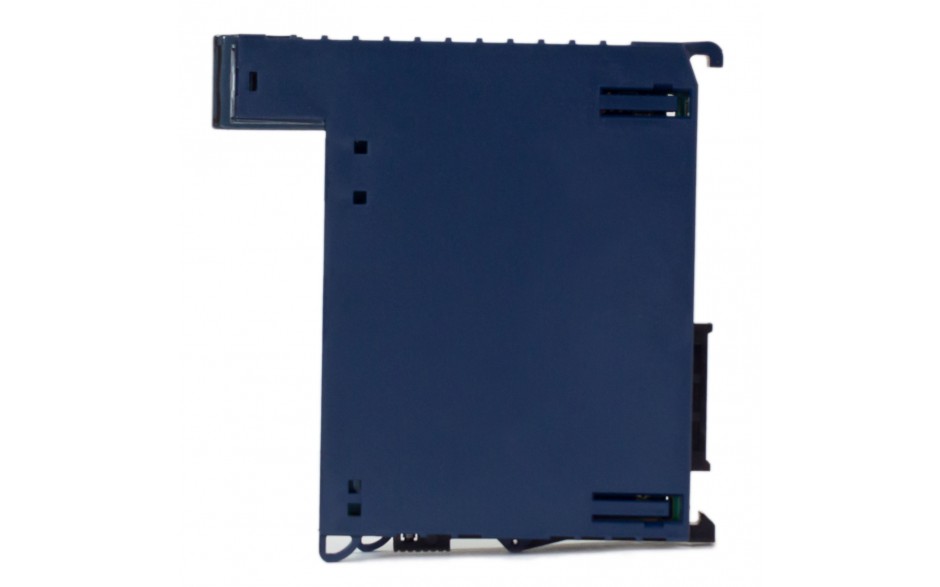

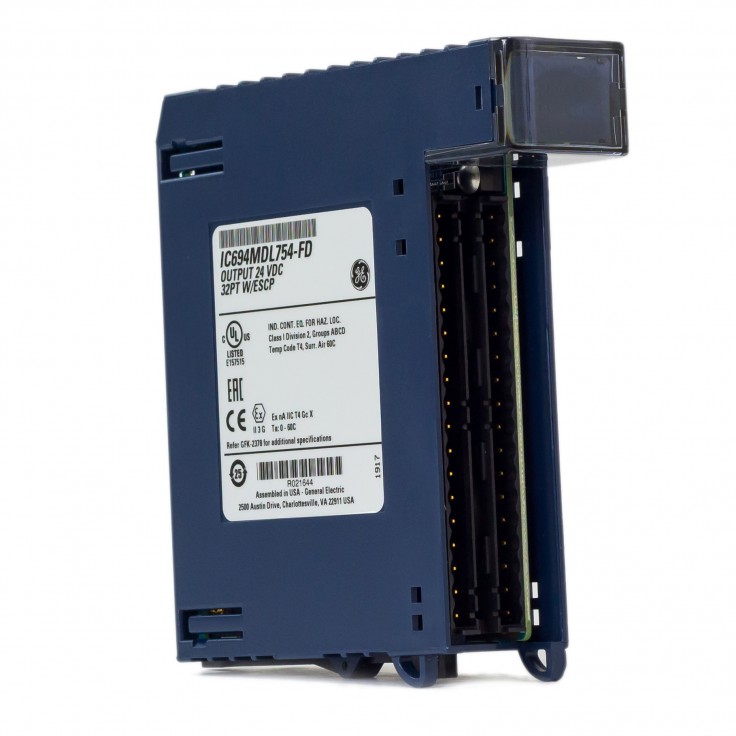

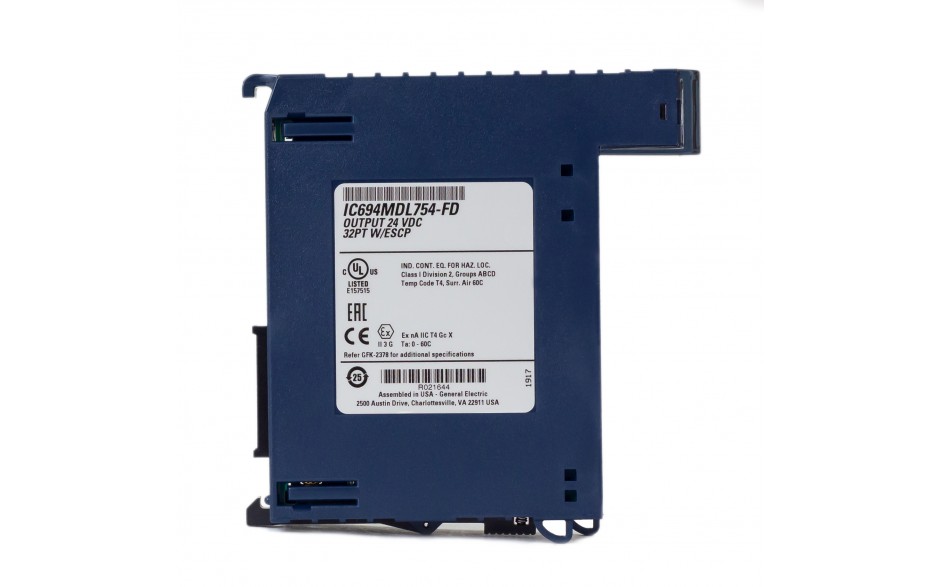

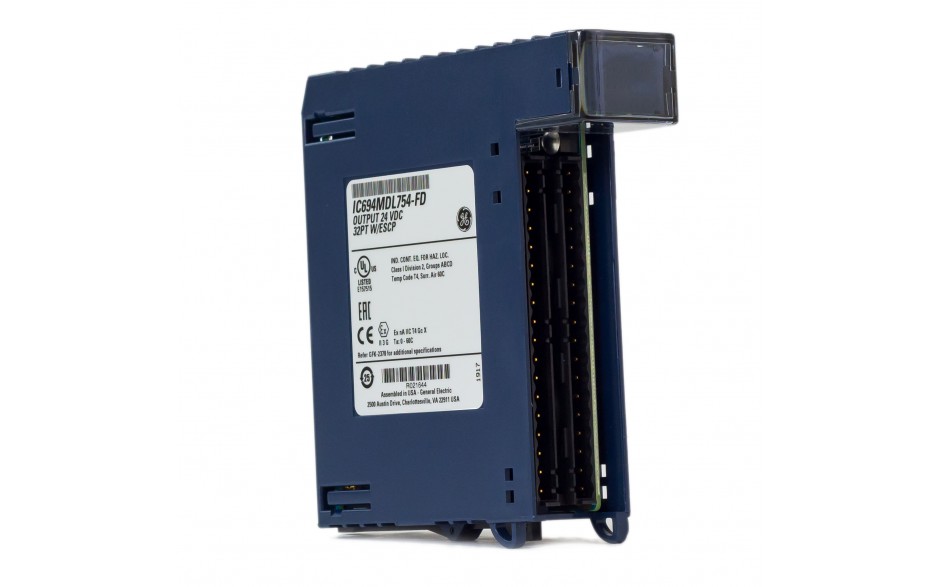

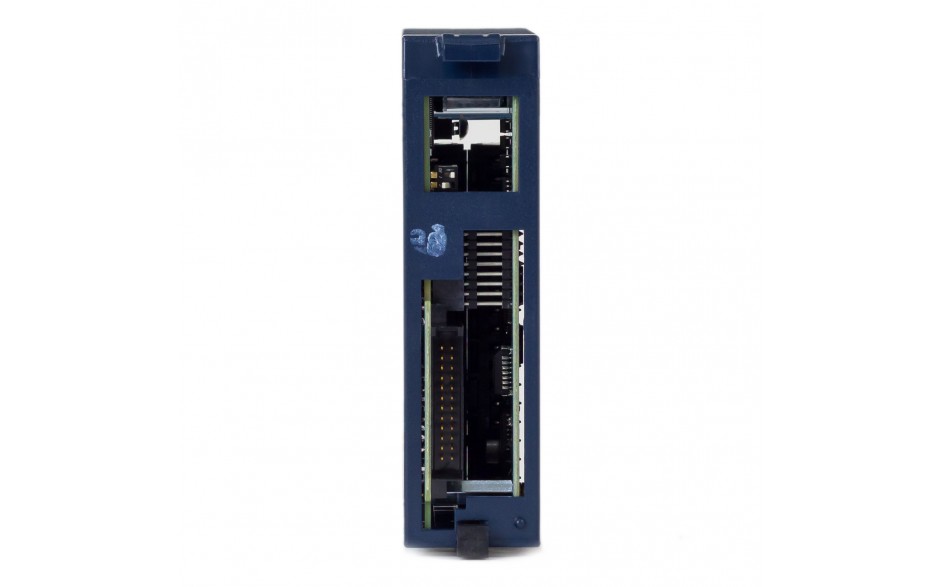

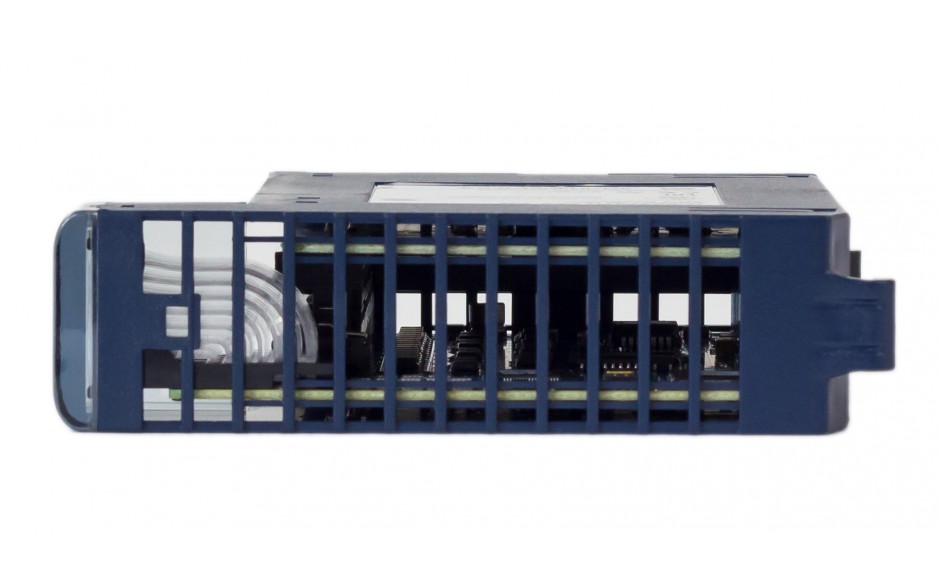

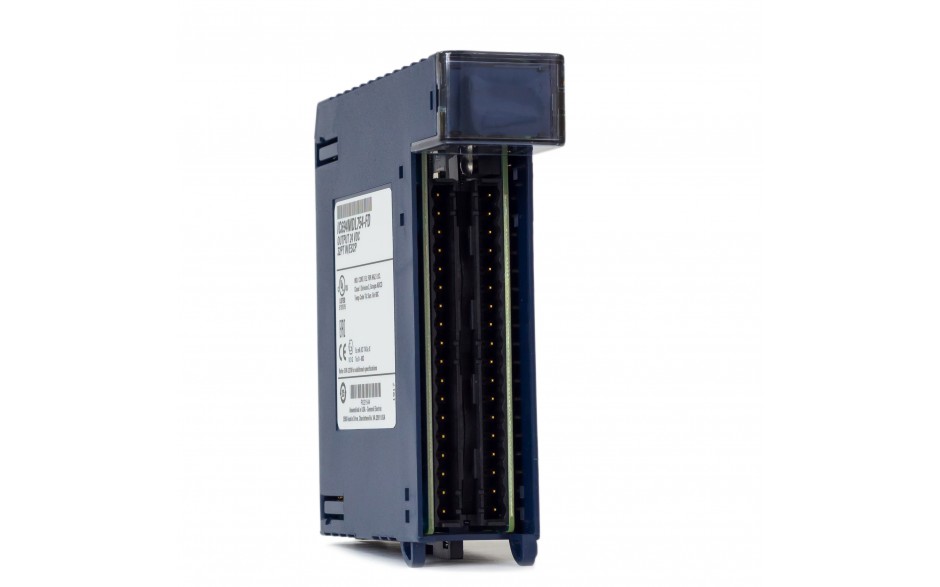

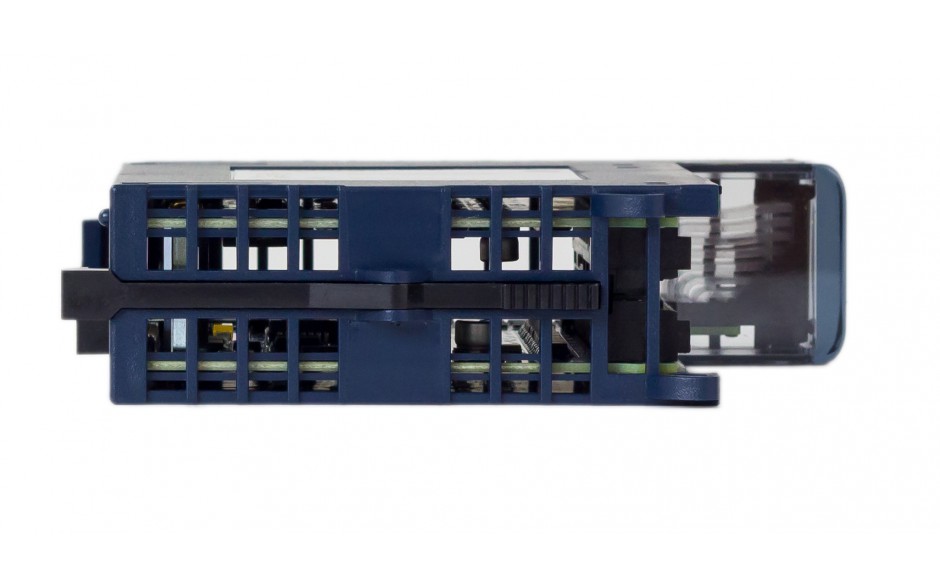

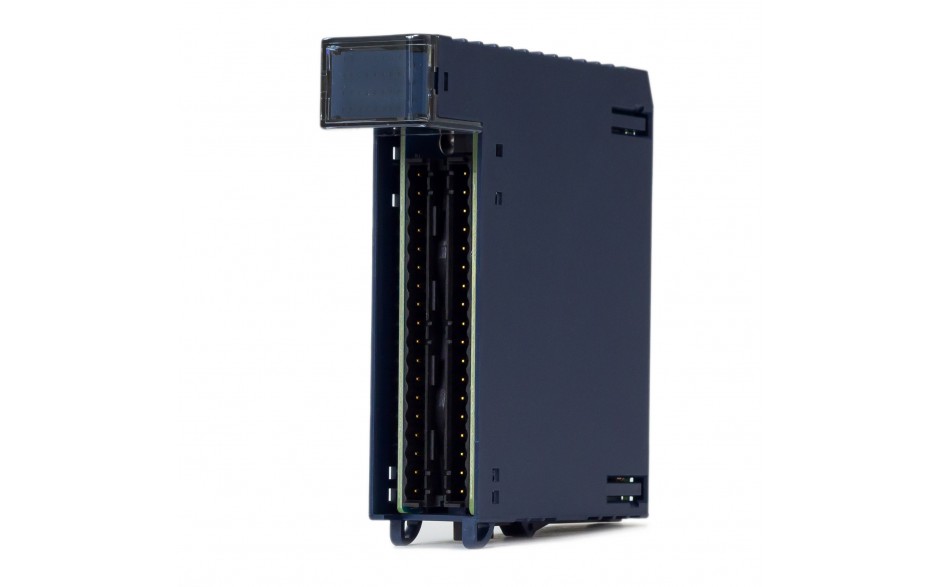

Moduł MDL754 posiada 32 punkty wyjściowe podzielone na dwie grupy po 16 wyjść.
Stan każdego z wyjść jest wskazywany za pomocą jednej z trzydziestu dwóch diod typu LED umieszczonych na obudowie modułu.
Moduł ten wyposażony jest w system ESCP zabezpieczający moduł przed przeciążeniem (zwarciem) i nie wymaga stosowania zewnętrznych bezpieczników. System wykrywa zwarcie i rozwiera obwód chroniąc w ten sposób moduł. W momencie, gdy zwarcie zostanie usunięte obwód zostaje przywrócony do pracy. Zwarcie w obwodzie wyjścia jest sygnalizowane zmianą koloru diody LED odpowiadającej danemu wyjściu na kolor bursztynowy.
Moduł posiada możliwość wykrywania wypięcia terminala przyłączeniowego. Jest ono sygnalizowane zapaleniem diody TB na czerwono. W stanie normalnym dioda świeci na zielono.
Moduł wymaga podłączenia zewnętrznego zasilania 24VDC dla obwodów wyjściowych.

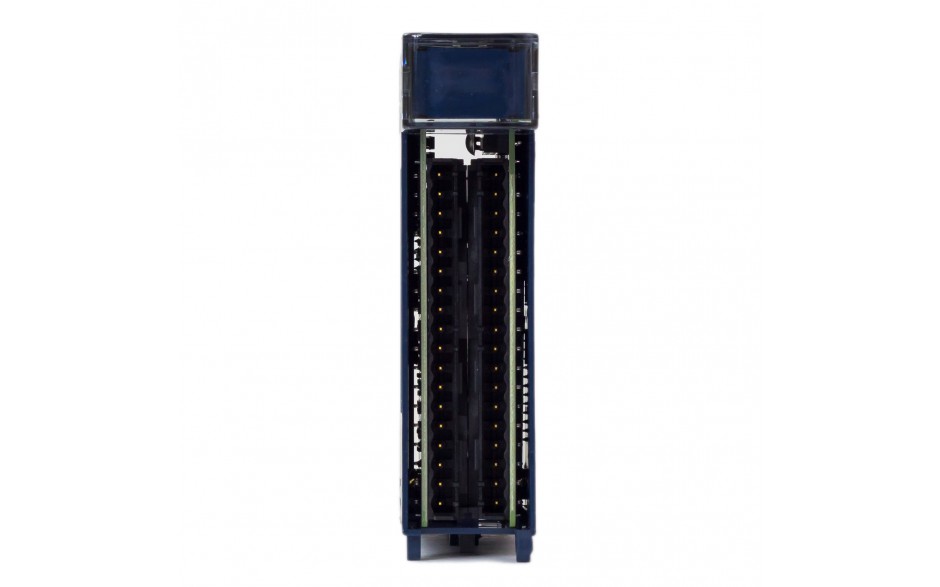

Obwody wyjściowe podłączane są do modułu przy użyciu odłączalnych terminali z zaciskami śrubowymi typu „box” (IC694TBB032 lub IC694TBB132) lub zaciskami sprężynującymi typu „spring” (IC694TBS032 lub IC694TBS132). Terminale dostarczane są osobno.
Parametry | IC694MDL754 |
|---|---|
| Liczba punktów | |
| Odporność napięciowa izolacji | 500 VAC przez 1 minutę pomiędzy grupami wyjść 250 VAC pomiędzy obwodami wyjść a obwodami logicznymi oraz pomiędzy grupami wyjść |
| Pobór prądu | Napięcie nominalne |
| Zakres napięć wyjściowych | |
| Prąd wyjściowy |
Parametry wyjść |
|
|---|---|
| Spadek napięcia na wyjściu | |
| Prąd odłączania wyjścia przez ESCP | |
| Prąd upływu w stanie nieaktywnym | |
| Czas reakcji przy załączaniu | |
| Czas reakcji przy wyłączaniu |
