RX3i - 32 wyjścia cyfrowe (12/24 VDC; 0.5 A; logika dodatnia)

icon-sku Kod produktu: IC694MDL753

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

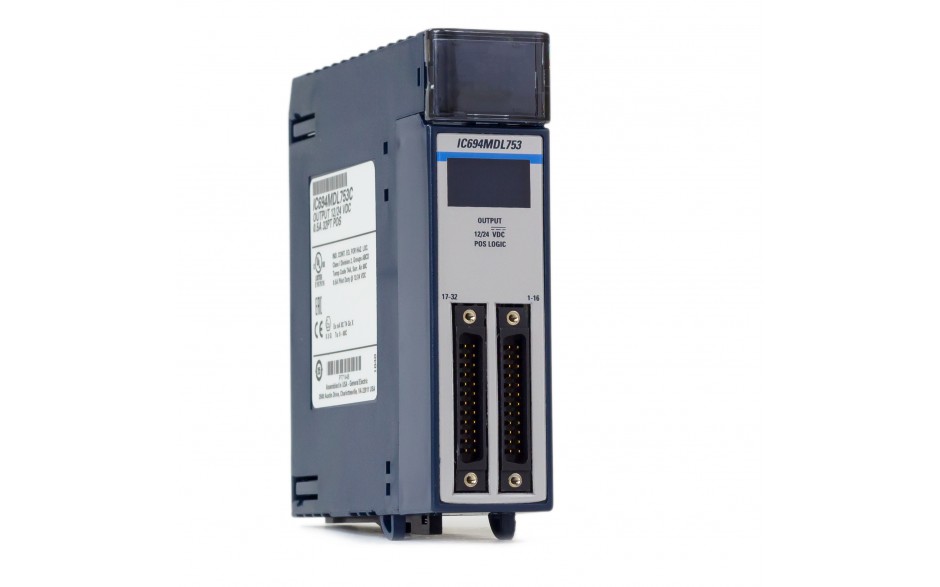

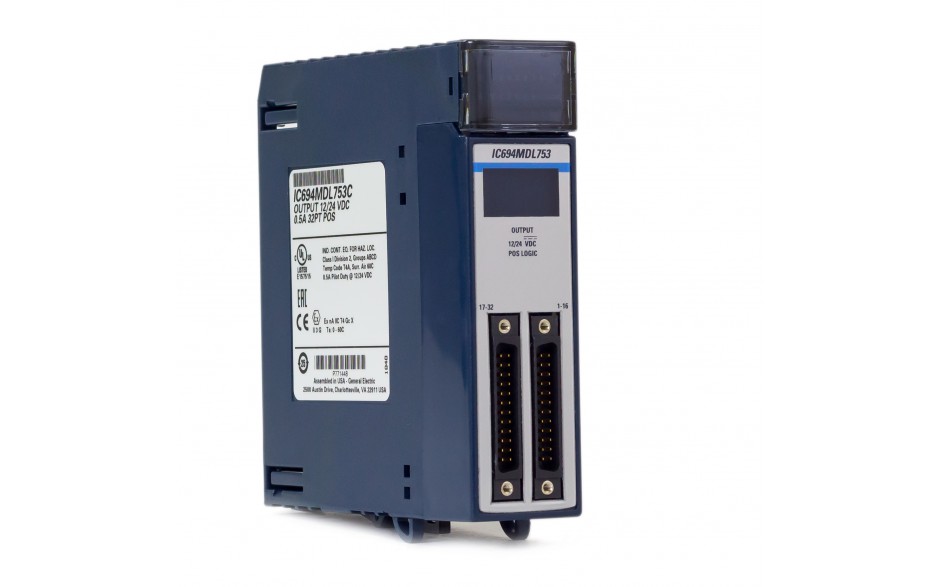

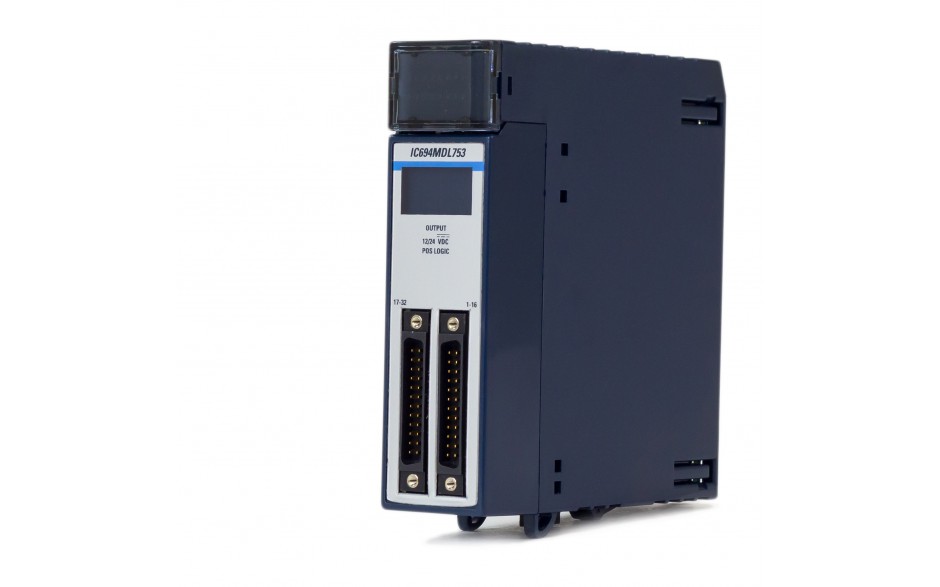

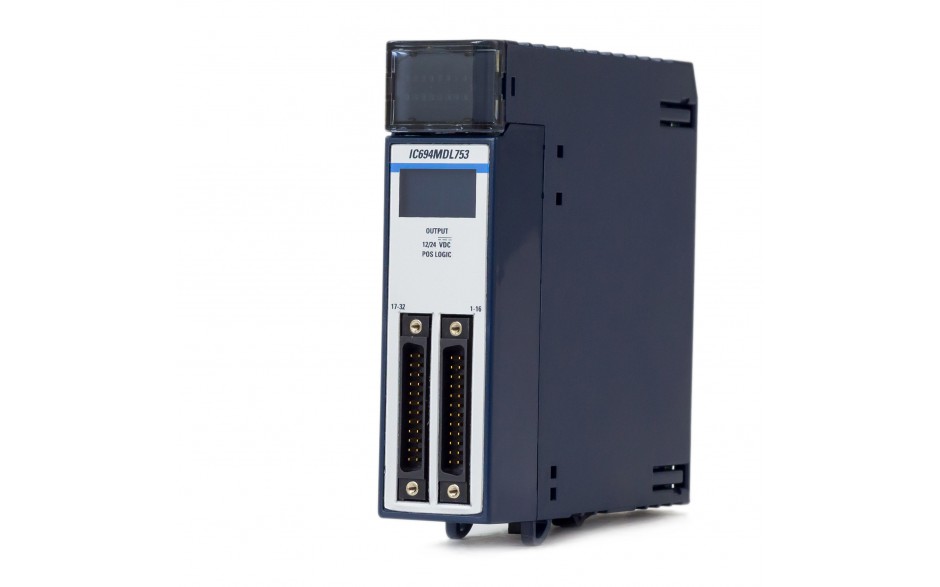

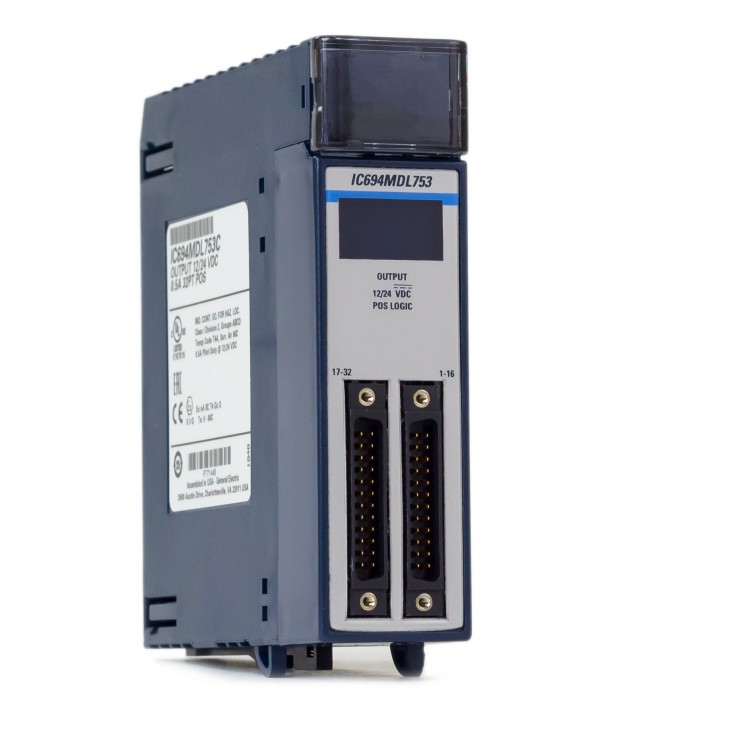

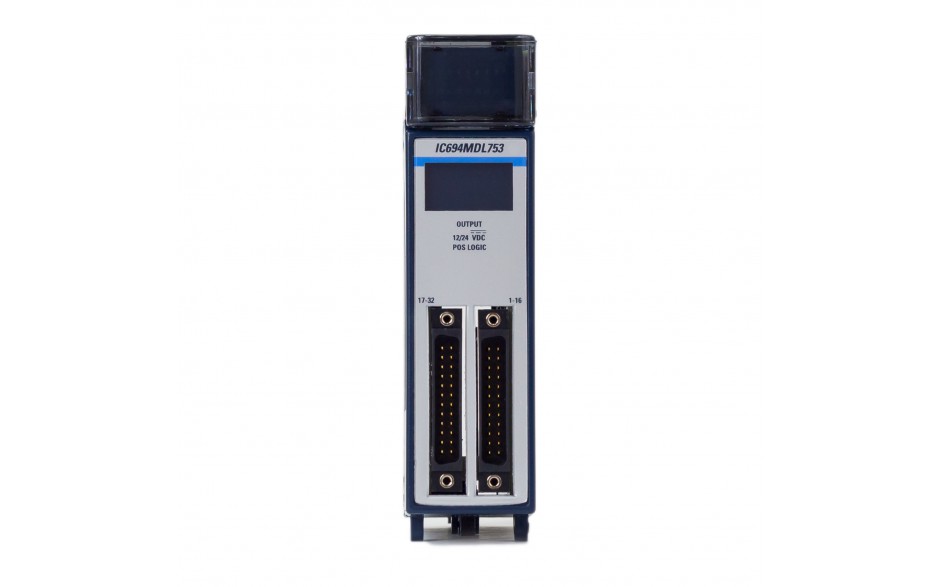

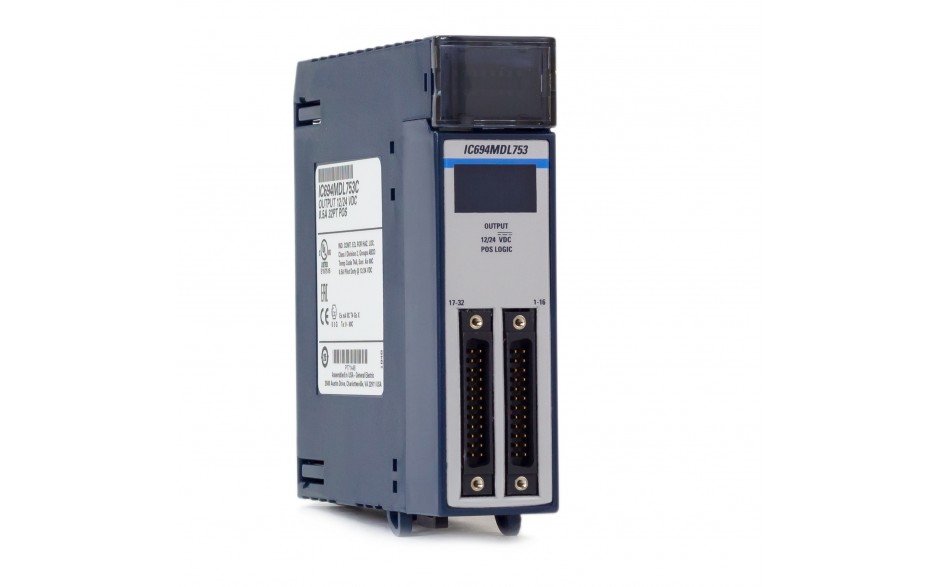

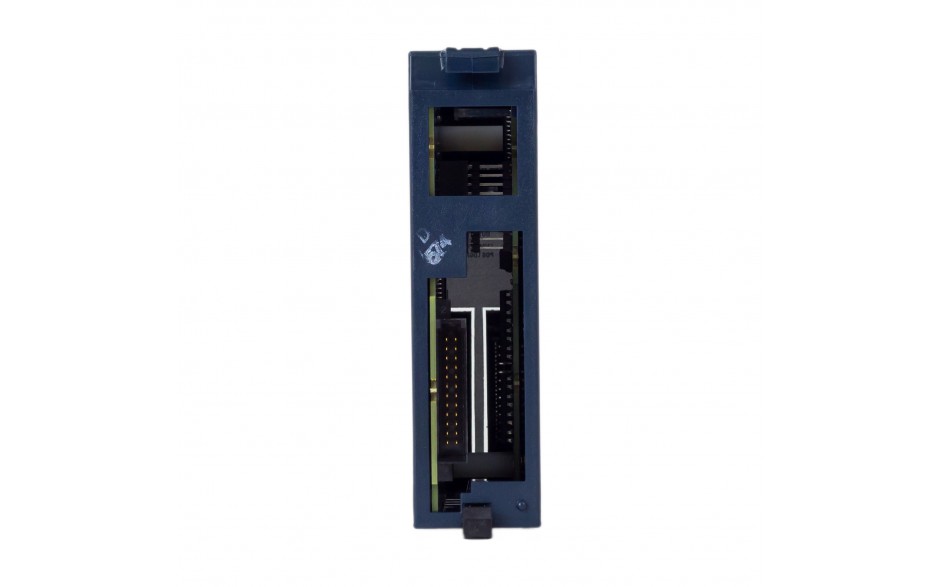

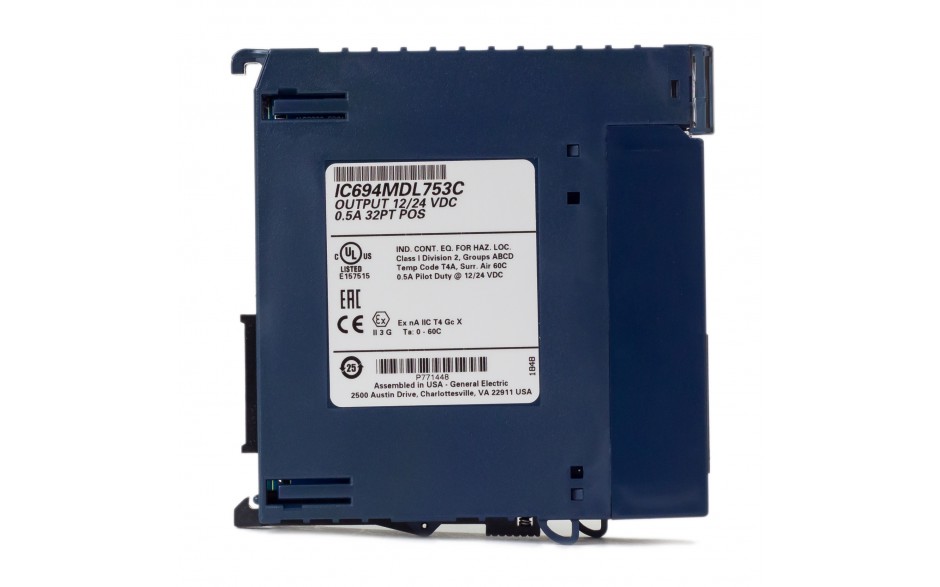

Moduł MDL753 posiada 32 punkty wyjściowe, podzielone na cztery grupy po 8 wyjść 0,5 A. Każda grupa posiada wspólny przewód zasilający, a każdemu z przewodów przyporządkowane są dwa styki połączeniowe w złączu do łączenia modułu z urządzeniami wyjściowymi. Każdą z grup można wykorzystać do sterowania urządzeniami o różnych napięciach roboczych. Moduł działa na zasadzie logiki dodatniej.

Urządzenia wyjściowe obsługiwane przez moduł muszą być zasilane z niezależnego źródła prądu stałego.

Moduł MDL753 nie posiada bezpieczników.

Połączenia modułu z urządzeniami wyjściowymi dokonywane są za pomocą dwóch złączy 24-wtykowych Fujitsu (numery katalogowe złączy: IC693ACC316, IC693ACC317, IC693ACC318), zamontowanych na obudowie modułu. Dostępne są również prefabrykowane kable 3 m zakończone odpowiednią wtyczką po jednej stronie (numery katalogowe kabli: IC693CBL327, IC693CBL328).

Stan każdego z wyjść jest wskazywany przez odpowiednią diodę typu LED umieszczoną na obudowie modułu.

Parametry

IC694MDL753

Liczba punktów
32 (4 grupy po 8 punków, ze wspólnym przewodem zasilającym)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wyjść a obwodami logicznymi
do wartości skutecznej 250 V pomiędzy grupami wyjść
Pobór prądu
maksymalnie 260 mA z 5 V magistrali kasety (13 mA + 3 mA/punkt włączony + 4.7 mA/diodę LED)
maksymalnie 9.6 mA na grupę, przy zasilaniu 12 V i przy włączonych wszyst-kich 8 wyjściach w grupie
maksymalnie 16.5 mA na grupę, przy zasilaniu 24 V i przy włączonych wszystkich 8 wyjściach w grupie
Napięcie nominalne
12 ÷ 24 VDC
Zakres napięć wyjściowych
10.2 ÷ 28.8 VDC (12/24 V)
Prąd wyjściowy
maksymalnie 0.5 A na jeden punkt (12/24 V)
maksymalnie 4.0 A na jedną grupę
maksymalnie 3.0 A na jeden styk wspólnego przewodu zasilającego

Parametry wyjść

Prąd rozruchowy
5.4 A przez 10 ms
Spadek napięcia na wyjściu
maksymalnie 0.3 VDC
Prąd upływu w stanie nieaktywnym
maksymalnie 0.1 mA
Czas reakcji przy załączaniu
maksymalnie 0.5 ms
Czas reakcji przy wyłączaniu
maksymalnie 0.5 ms
