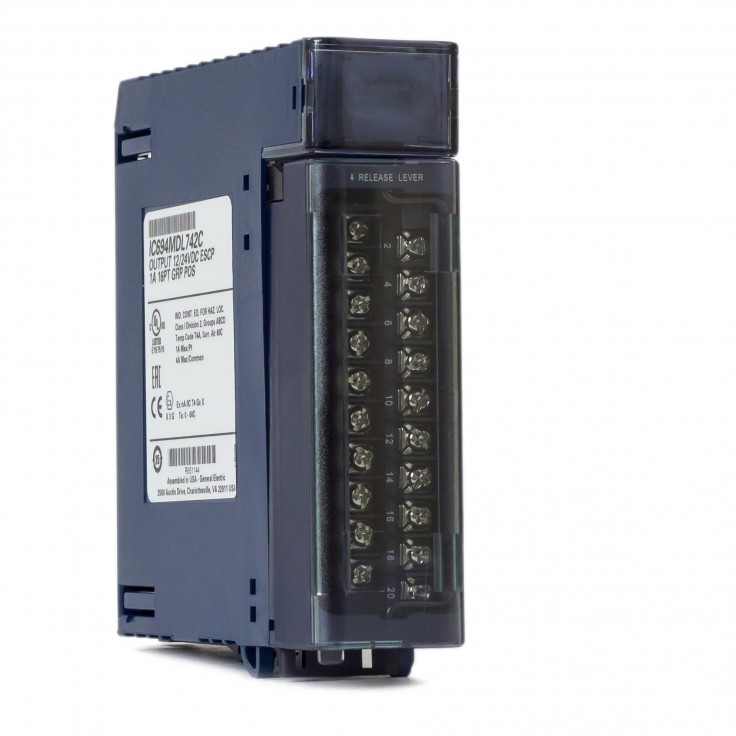

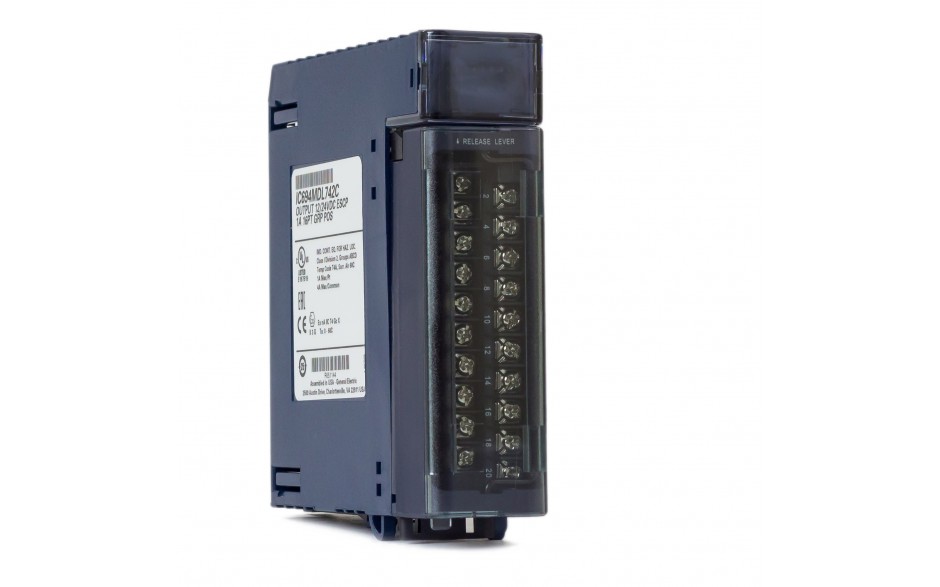

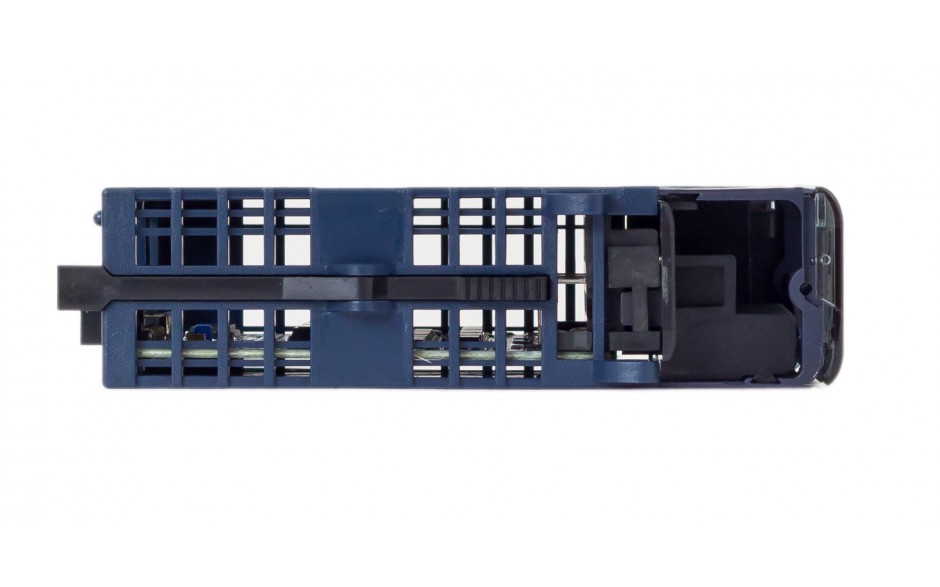

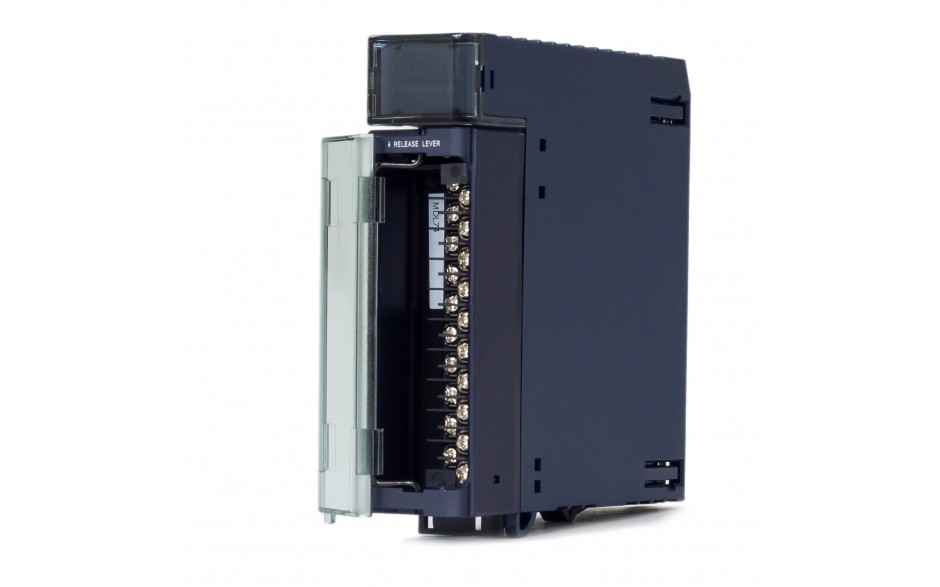

Moduł MDL742 posiada 16 punktów wyjściowych, podzielonych na dwie grupy po 8 wyjść, każda ze wspólnym przewodem zasilającym. Moduł działa w logice dodatniej.
Charakterystyka wyjść modułu odpowiada charakterystyce szeroko stosowanych urządzeń, jak startery silników, elektromagnesy, wskaźniki, itp.
Urządzenia wyjściowe obsługiwane przez moduł muszą być zasilane z niezależnego źródła prądu stałego.
Stan każdego z wyjść jest wskazywany przez odpowiednią zieloną diodę typu LED umieszczoną na obudowie modułu.
Moduł MDL742 posiada elektroniczne zabezpieczenie przed przeciążeniem (zwarciem), zrealizowane na zasadzie monitorowania prądu płynącego przez przewody zasilające każdej grupy wyjść. Zadziałanie tego zabezpieczenia jest wskazywane poprzez zaświecenie czerwonej diody LED. Opisany system stanowi ochronę dla płytki z obwodami modułu, nie zabezpiecza natomiast poszczególnych wyjść przed przekroczeniem dopuszczalnego obciążenia.
Parametry | IC694MDL742 |
|---|---|
| Liczba punktów | |
| Odporność napięciowa izolacji | do wartości skutecznej 500 V pomiędzy wyjściami |
| Pobór prądu | |
| Napięcie nominalne | |
| Zakres napięć wyjściowych | |
| Prąd wyjściowy | maksymalnie 4 A na grupę w temperaturze +50 °C maksymalnie 3 A na grupę w temperaturze +60 °C |
Parametry wyjść |
|
|---|---|
| Prąd rozruchowy | |
| Spadek napięcia na wyjściu | |
| Prąd upływu w stanie nieaktywnym | |
| Czas reakcji przy załączaniu | |
| Czas reakcji przy wyłączaniu |
