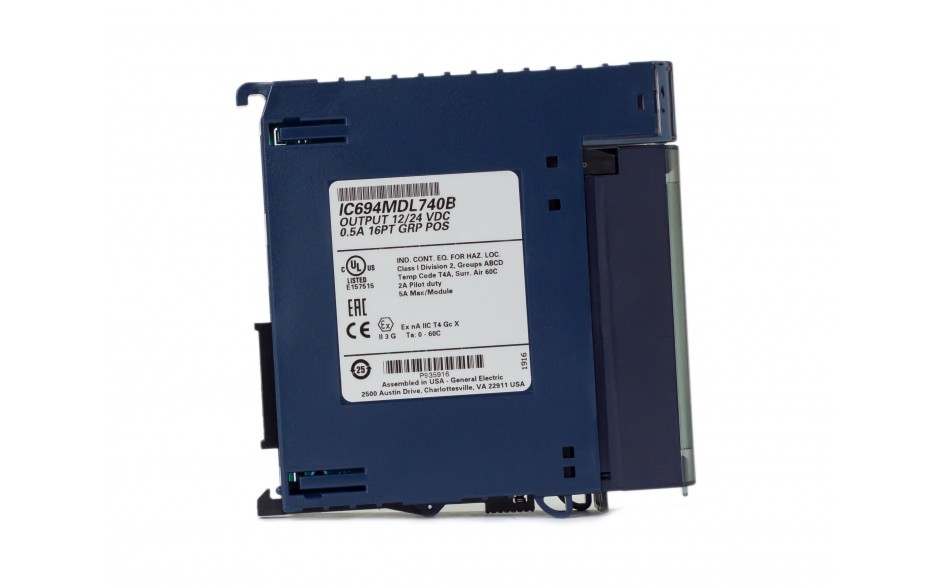

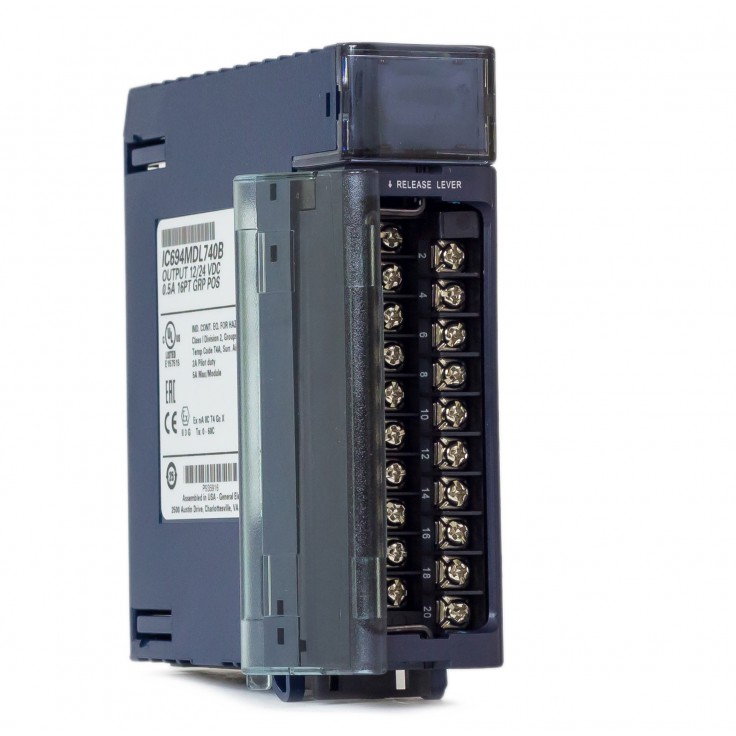

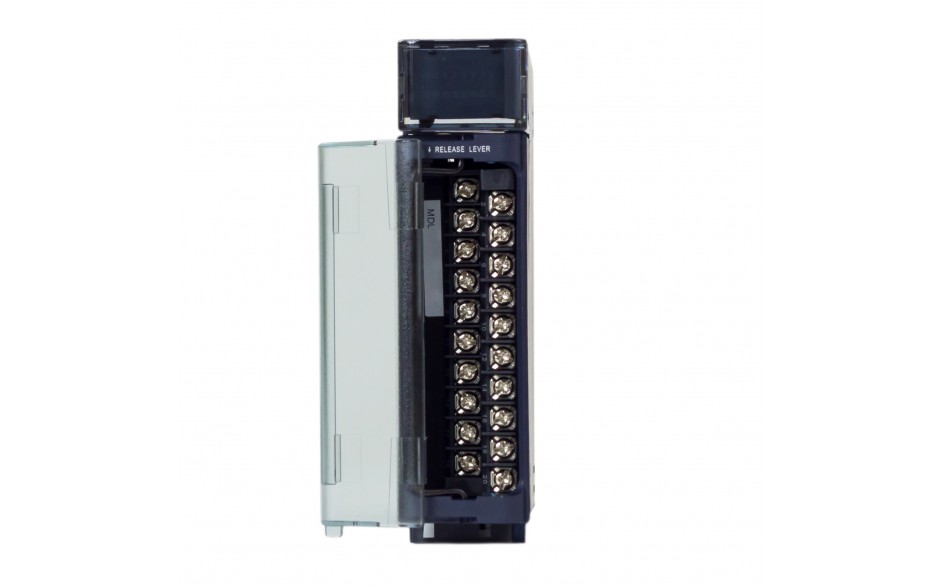

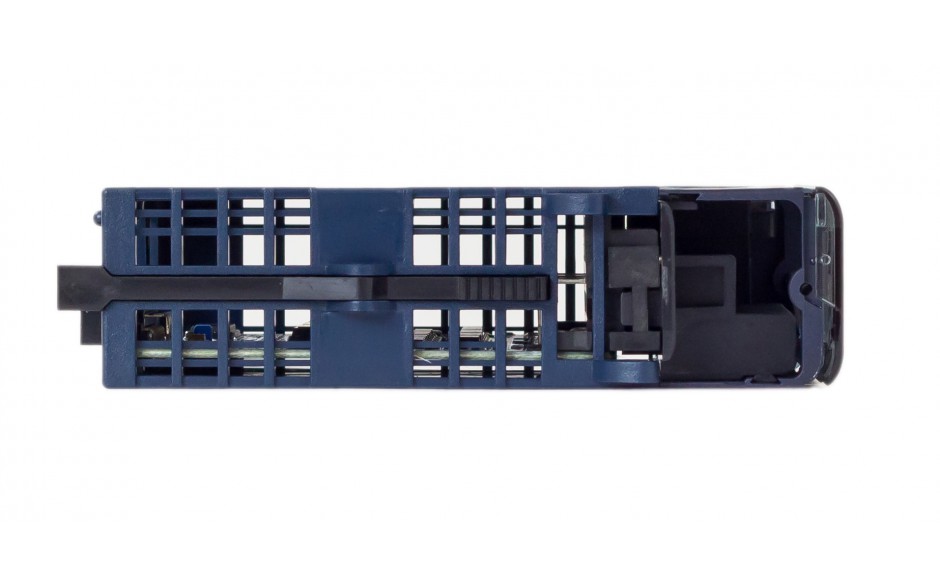

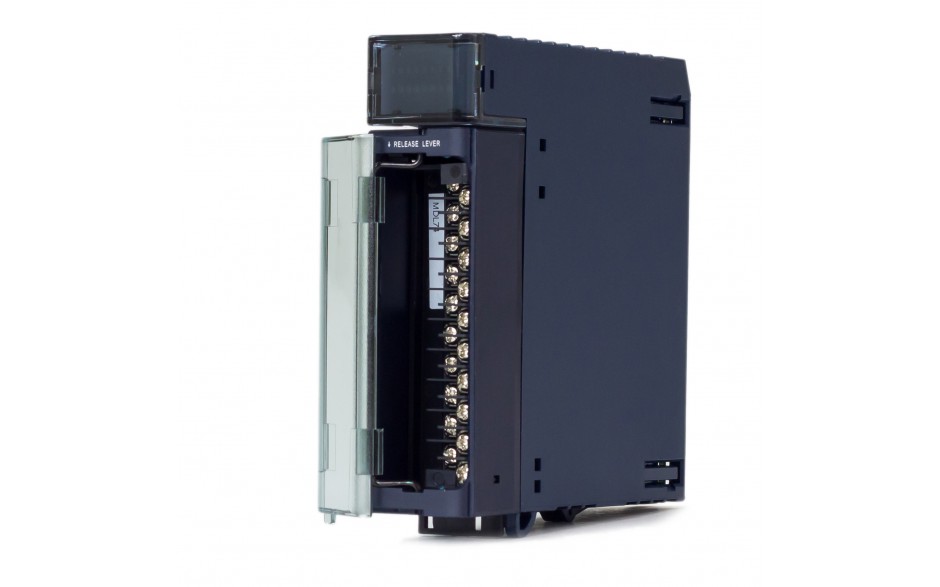

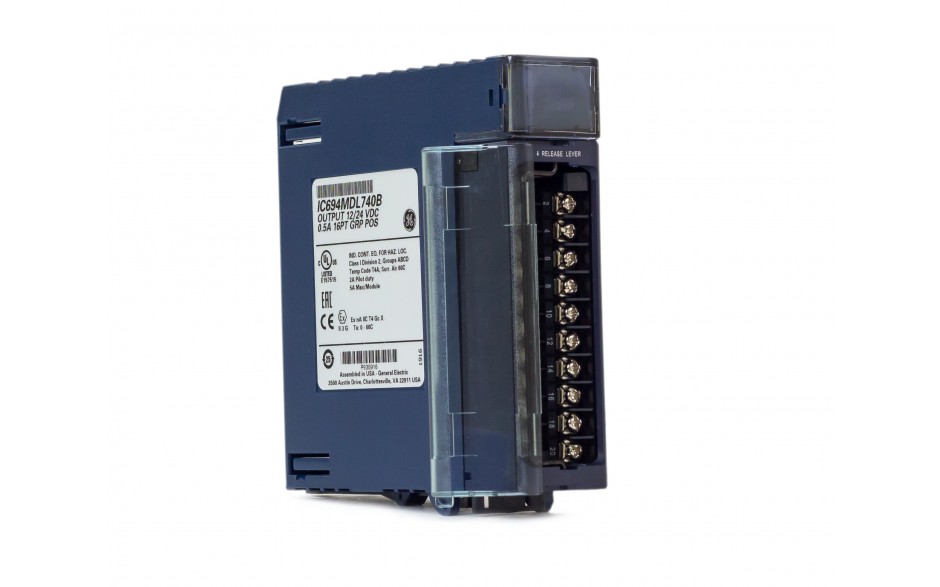

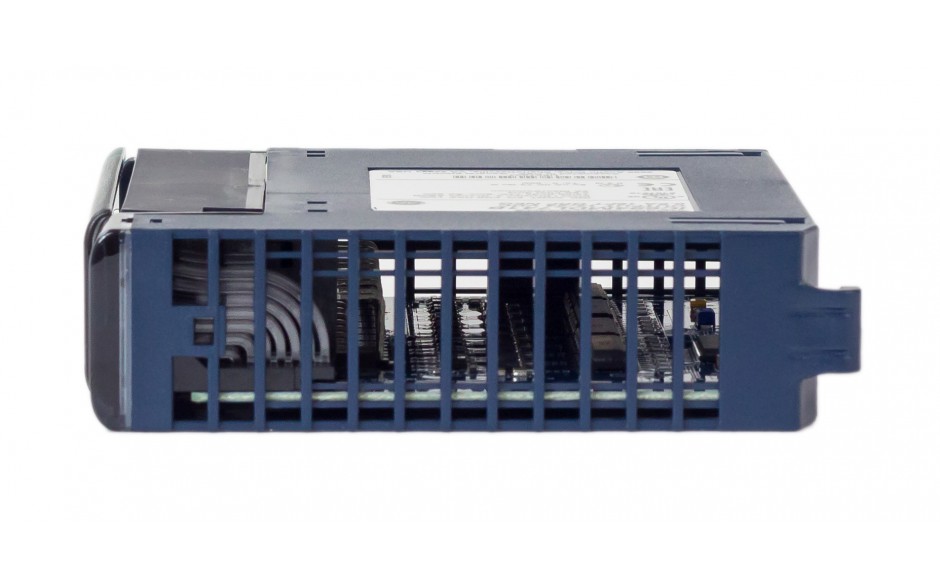

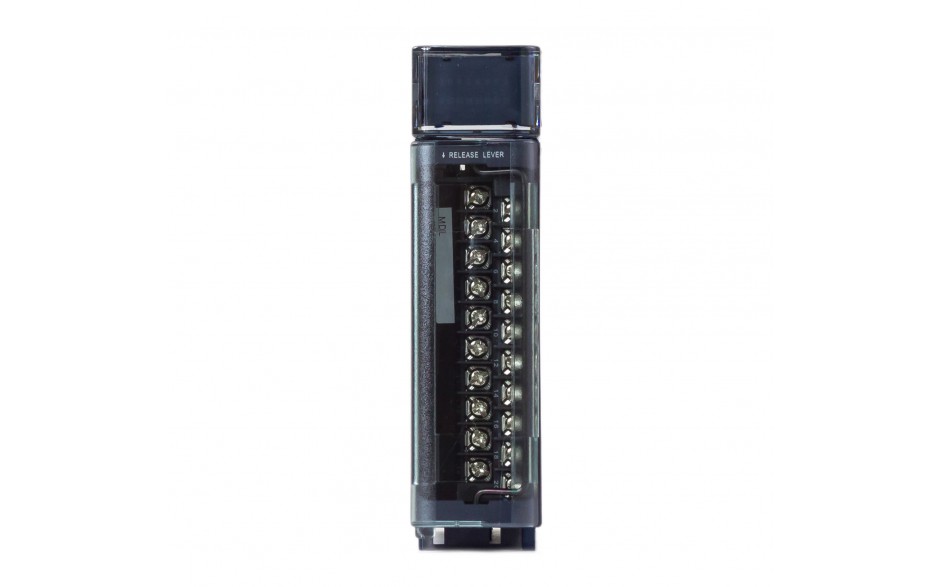

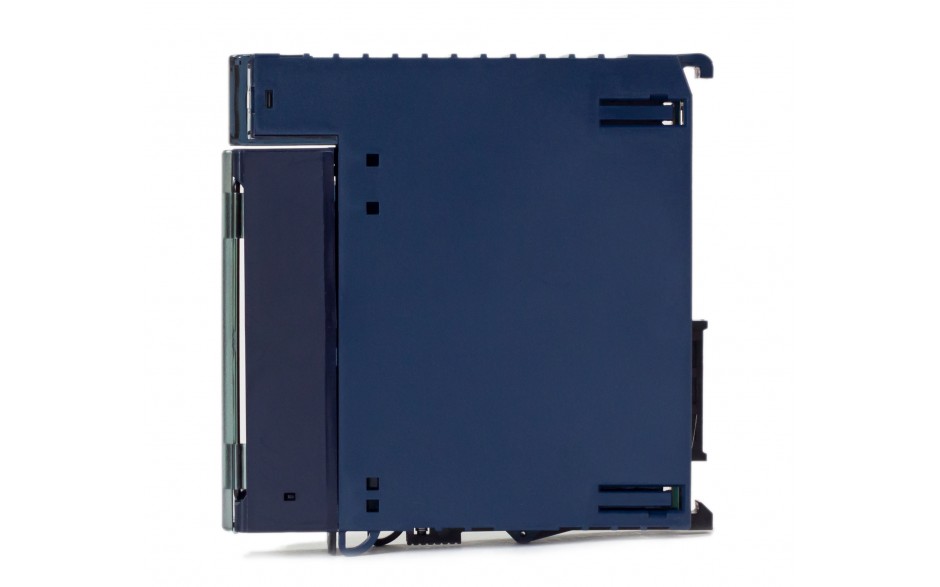

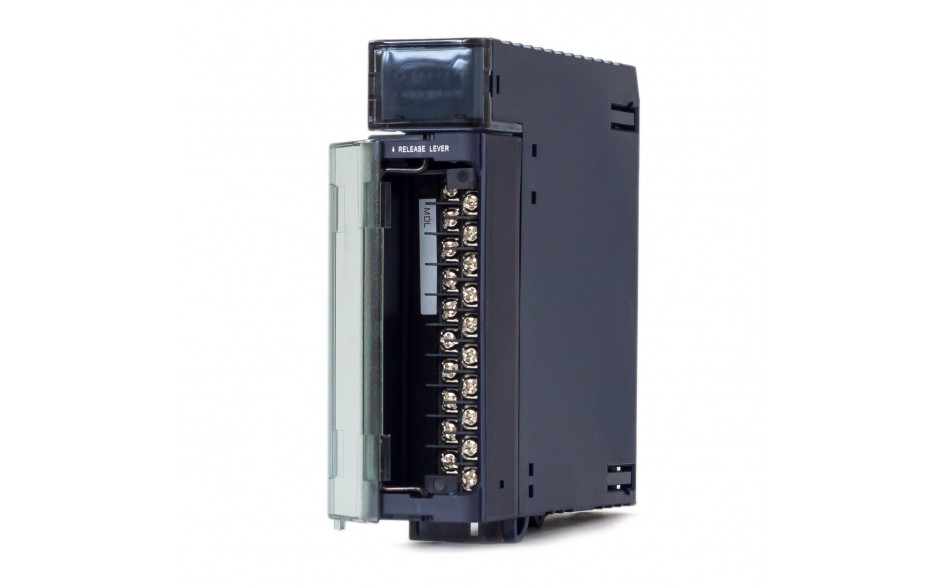

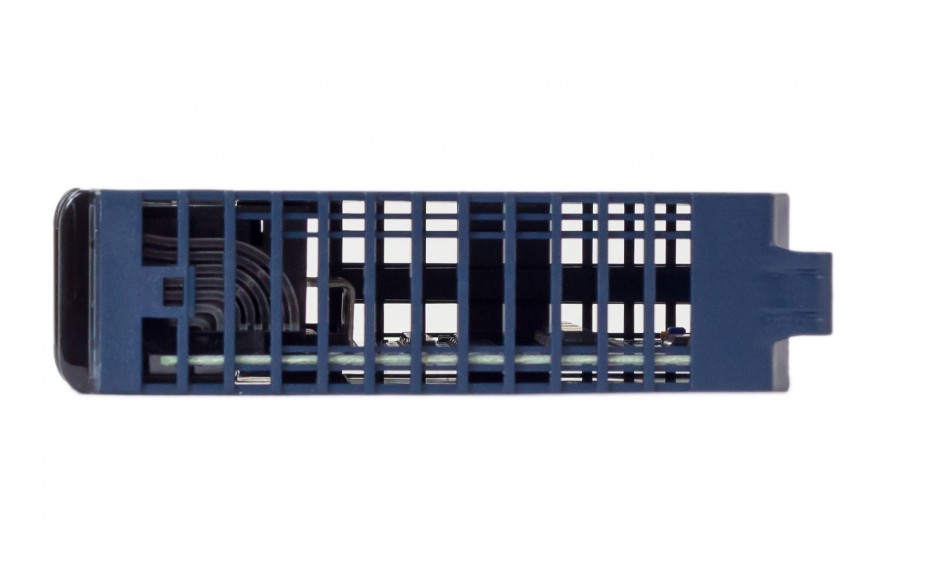

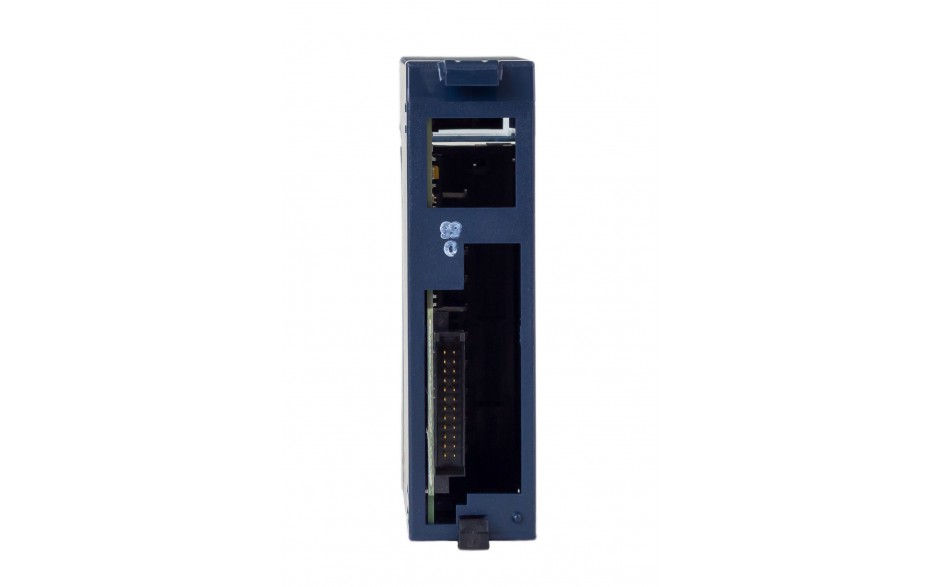

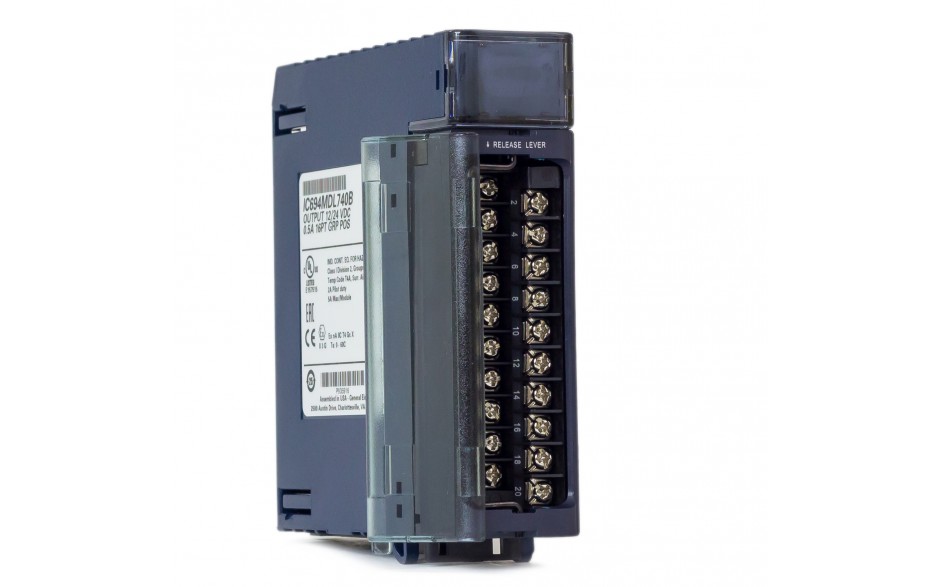

RX3i - 16 wyjść cyfrowych (12/24 VDC; 0.5 A; logika dodatnia)

icon-sku Kod produktu: IC694MDL740

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduły MDL740 posiada 16 punktów wyjściowych. Wyjścia modułów są podzielone na dwie grupy po osiem wyjść, każda ze wspólnym przewodem zasilającym.

Charakterystyka wyjść modułu odpowiada charakterystyce szeroko stosowanych urządzeń, jak startery silników, elektromagnesy, wskaźniki, itp.

Urządzenia wyjściowe obsługiwane przez moduł muszą być zasilane z niezależnego źródła prądu stałego.

Stan każdego z wyjść jest wskazywany przez odpowiednią zieloną diodę typu LED umieszczoną na obudowie modułu.

Moduł MDL740 nie posiada bezpieczników

Parametry

IC694MDL740

Liczba punktów
16 (2 grupy po 8 punktów, każda ze wspólnym przewodem zasilającym)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wyjść a obwodami logicznymi
do wartości skutecznej 500 V pomiędzy wyjściami
Pobór prądu
100 mA przy 5 V z magistrali kasety przy wszystkich wyjściach włączonych
Napięcie nominalne
12/24 VDC
Zakres napięć wyjściowych
12 ÷ 24 VDC (+ 20%, -15%)
Prąd wyjściowy
maksymalnie 0.5 A na jeden punkt
maksymalnie 2.0 A na przewód zasilający

Parametry wyjść

Prąd rozruchowy
4.78 A przez 10 ms
Spadek napięcia na wyjściu
maksymalnie 1 V
Prąd upływu w stanie nieaktywnym
maksymalnie 1 mA
Czas reakcji przy załączaniu
maksymalnie 2 ms
Czas reakcji przy wyłączaniu
maksymalnie 2 ms
