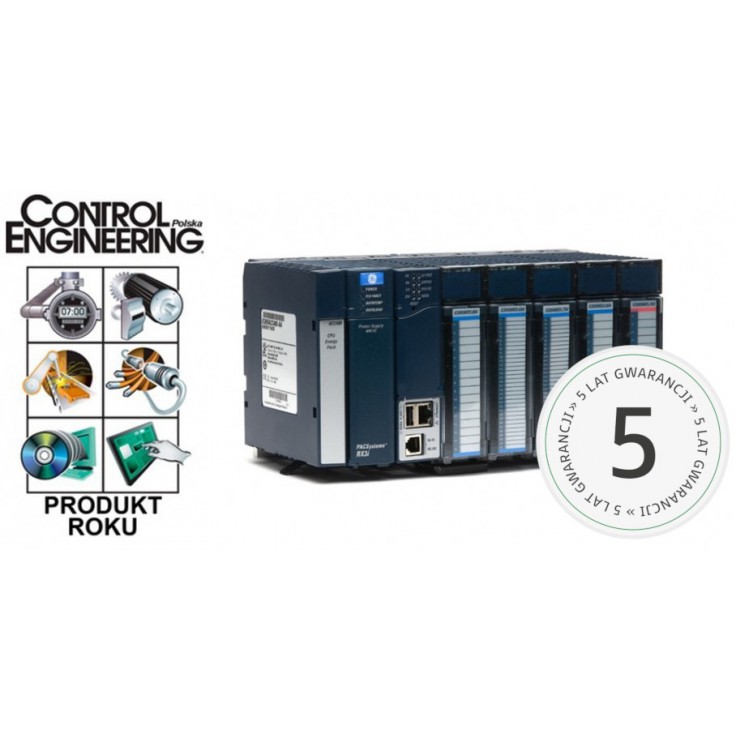

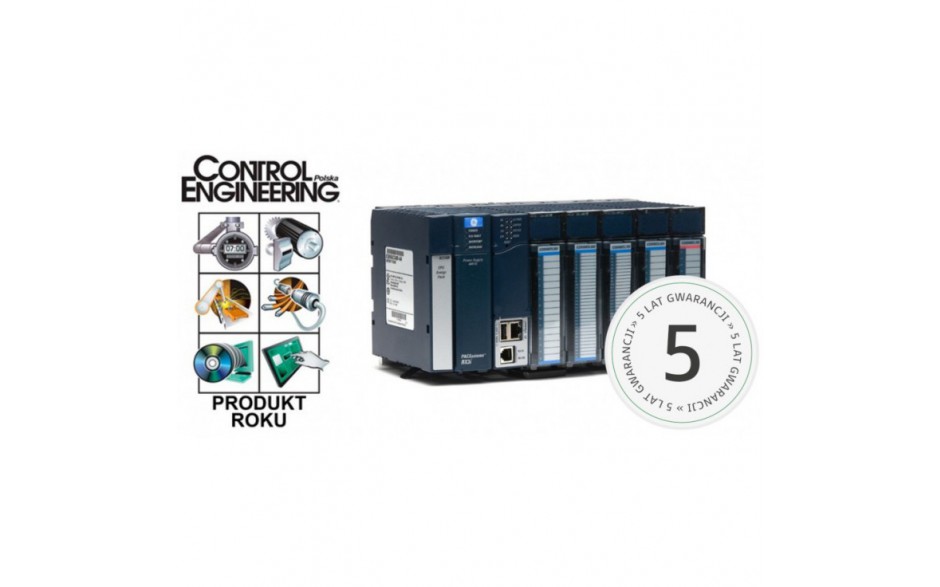

RX3i - 6 izolowanych wyjść cyfrowych (125 VDC; 1.0 A; logika dodatnia/ujemna)

icon-sku Kod produktu: IC694MDL734

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Czas dostawy: 2-8 tyg. icon-time
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł MDL734 posiada 6 izolowanych punktów wyjściowych. Każdy punkt posiada odrębny przewód zasilający, co umożliwia zasilanie każdego wyjścia z innego źródła zasilania.

Moduł może pracować zarówno w logice ujemnej, jak i dodatniej.

Charakterystyka wyjść modułu odpowiada charakterystyce szeroko stosowanych urządzeń, jak startery silników, elektromagnesy, wskaźniki, itp.

Urządzenia wyjściowe obsługiwane przez moduł muszą być zasilane z niezależnego źródła prądu stałego.

Stan każdego z wyjść jest wskazywany przez odpowiednią zieloną diodę typu LED na obudowie modułu.

Moduł MDL734 nie posiada bezpieczników – zaleca się stosowanie zewnętrznych bezpieczników w obwodach wyjściowych.

Parametry

IC694MDL734

Liczba punktów
6 (punkty izolowane)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wyjść a obwodami logicznymi
do wartości skutecznej 500 V pomiędzy wyjściami
Pobór prądu
90 mA przy 5 V z magistrali kasety przy wszystkich wyjściach włączonych
Napięcie nominalne
125 VDC
Zakres napięć wyjściowych
10.8 ÷ 150 VDC
Prąd wyjściowy
maksymalnie 1 A na jeden punkt

Parametry wyjść

Prąd rozruchowy
15.89 A przez 10 ms
Spadek napięcia na wyjściu
maksymalnie 1 V
Prąd upływu na wyjściu
maksymalnie 1 mA
Czas reakcji przy załączaniu
maksymalnie 7 ms
Czas reakcji przy wyłączaniu
maksymalnie 5 ms
