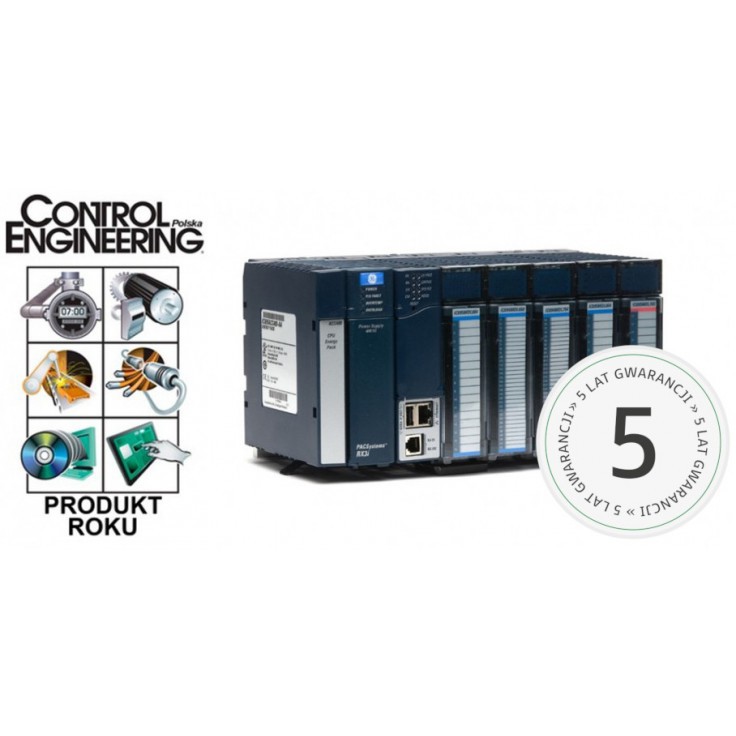

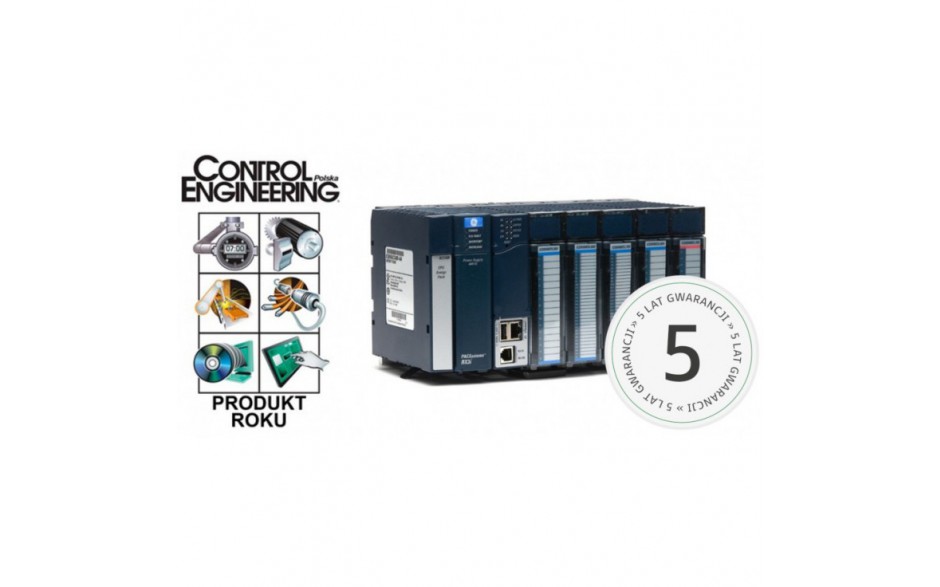

RX3i - 8 wyjść cyfrowych (12/24 VDC; 0.5 A; logika dodatnia)

icon-sku Kod produktu: IC694MDL732

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Czas dostawy: 2-8 tyg. icon-time
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł MDL732 posiada 8 punktów wyjściowych. Wyjścia modułu posiadają wspólny przewód zasilający.

Charakterystyka wyjść modułu odpowiada charakterystyce szeroko stosowanych urządzeń, jak startery silników, elektromagnesy, wskaźniki, itp.

Urządzenia wyjściowe obsługiwane przez moduł muszą być zasilane z niezależnego źródła prądu stałego.

Stan każdego z wyjść jest wskazywany przez odpowiednią zieloną diodę typu LED umieszczoną na obudowie modułu.

Moduł MDL732 nie posiada bezpieczników.

Parametry

IC694MDL732

Liczba punktów
8 (ze wspólnym przewodem zasilającym)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wyjść a obwodami logicznymi
Pobór prądu
50 mA przy 5 V z magistrali kasety przy wszystkich wyjściach włączonych
Napięcie nominalne
12/24 VDC
Zakres napięć wyjściowych
12 ÷ 24 VDC (+ 20%, -15%)
Prąd wyjściowy
maksymalnie 0.5 A na jeden punkt
maksymalnie 2.0 A na przewód zasilający

Parametry wyjść

Prąd rozruchowy
4.78 A przez 10 ms
Spadek napięcia na wyjściu
maksymalnie 1 V
Prąd upływu na wyjściu
maksymalnie 1 mA
Czas reakcji przy załączaniu
maksymalnie 2 ms
Czas reakcji przy wyłączaniu
maksymalnie 2 ms
