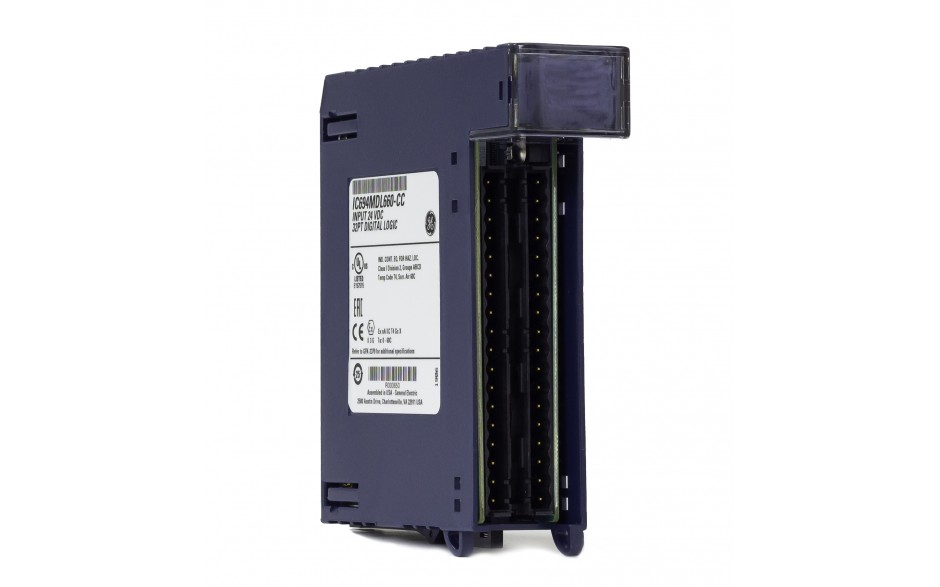

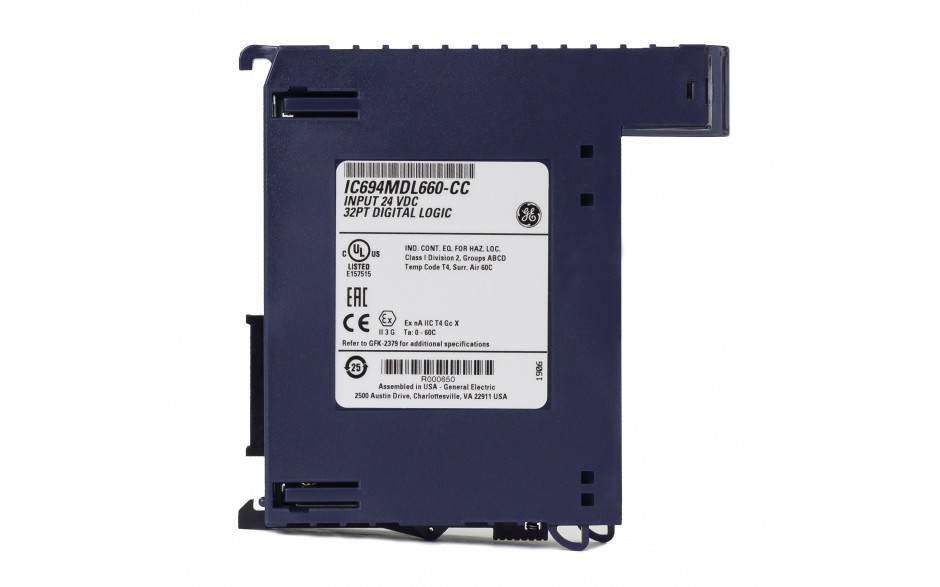

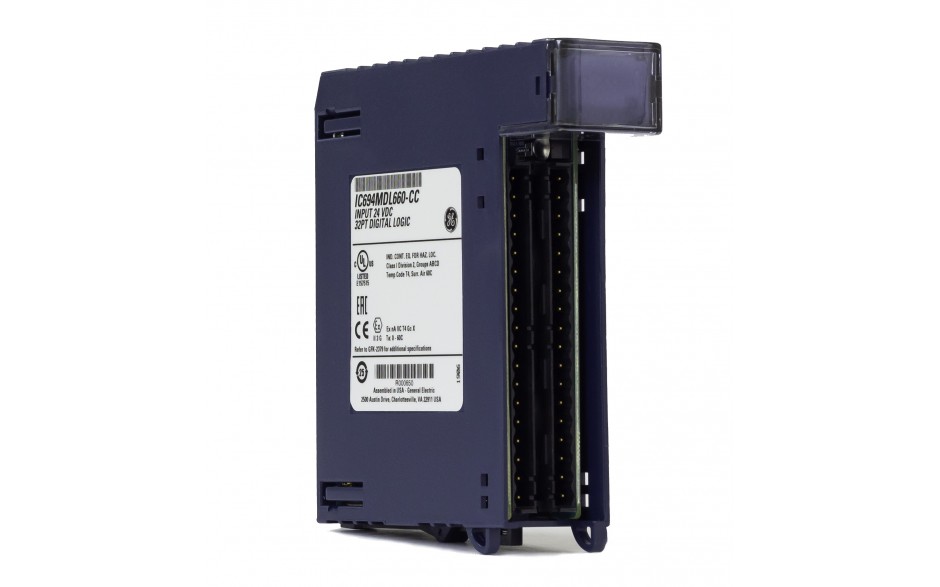

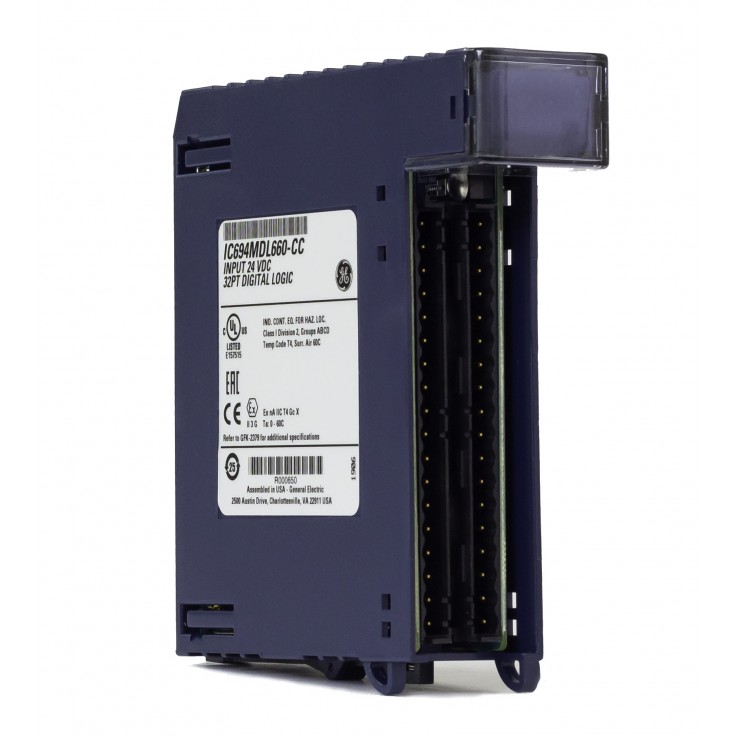

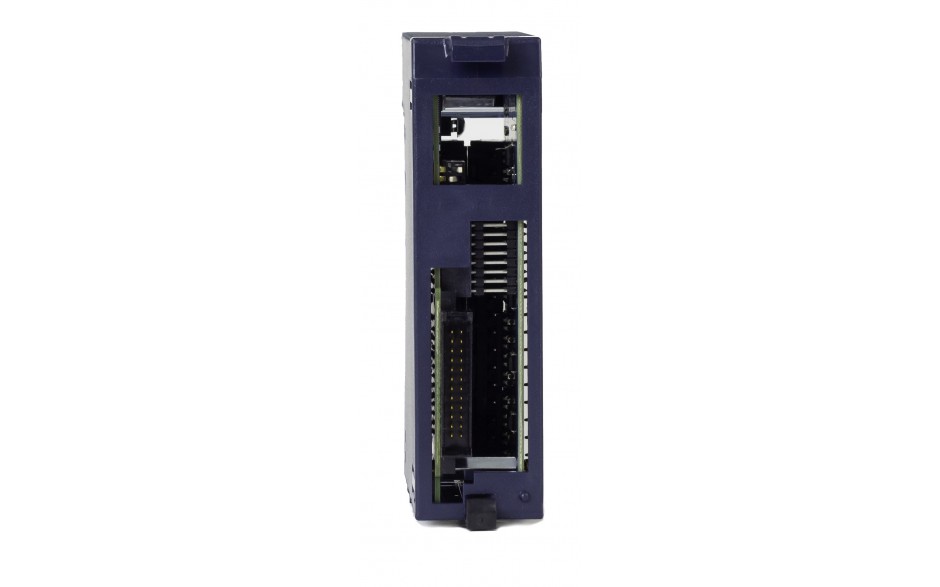

Name: RX3i - 32 wejścia cyfrowe (24 VDC; logika dodatnia/ujemna)
Brand: Emerson
SKU: IC694MDL660
Price: 1860.00 PLN
Availability: InStock

RX3i - 32 wejścia cyfrowe (24 VDC; logika dodatnia/ujemna)

Producent

RX3i - 32 wejścia cyfrowe (24 VDC; logika dodatnia/ujemna)

Kod produktu: IC694MDL660

Czas dostawy: 2-8 tyg.

Zaloguj się, by zobaczyć niższe ceny.

Zaloguj się, i zobacz niższe ceny.

Porównaj

Zapisz w schowku

1 860,00 PLN netto 2 287,80 PLN netto

brutto, podatek VAT: 23%

Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.

Przesyłka kurierska - 25 PLN netto Przesyłka kurierska - 25 PLN netto Od 5000 PLN lub odbiór osobisty - bezpłatnie Warunki dostawy » Dostawa

Produkt objęty jest pomocą techniczną ASTORPomoc Techniczna ASTOR Szczegóły wsparcia » Szczegóły

Gwarancja 60 miesięcy

Oceń produkt

Opis produktu

Moduł MDL660 posiada 32 punkty wejściowe 24 VDC, podzielone na cztery grupy po osiem punktów.

Moduł może mieć charakterystykę odpowiadającą logice dodatniej lub ujemnej.

Głównym źródłem zasilania modułu jest zewnętrzne izolowane źródło prądu o napięciu 24 VDC.

Stan każdego z wejść jest wskazywany za pomocą jednej z trzydziestu dwóch diod typu LED umieszczonych na obudowie modułu.

Moduł posiada możliwość wykrywania wypięcia terminala przyłączeniowego. Jest ono sygnalizowane zapaleniem diody TB na czerwono. W stanie normalnym dioda świeci na zielono.

Sygnały wejściowe podłączane są do modułu przy użyciu odłączalnych terminali z zaciskami śrubowymi typu „box” (IC694TBB032 lub IC694TBB132) lub zaciskami sprężynującymi typu „spring” (IC694TBS032 lub IC694TBS132). Terminale dostarczane są osobno

Parametry

Parametry	IC694MDL660
Liczba punktów	32 (4 grupy)
Odporność napięciowa izolacji	250 VAC stała pomiędzy obwodami wejść a obwodami logicznymi oraz pomiędzy grupami wejść 1500 VAC przez jedną minutę pomiędzy obwodami wejść a obwodami logicz-nymi oraz pomiędzy grupami wejść
Pobór prądu	195 mA maksymalnie z 5 V magistrali kasety, (29 mA + 0.5 mA/punkt aktywny + 4.7 mA/zapaloną diodę LED) 224 mA przy 24 VDC z izolowanej magistrali kasety lub z niezależnego zródła + 24 V (przy wszystkich wejsciach aktywnych)
Napięcie nominalne	24 VDC
Zakres napięć wejściowych	0 ÷ 30 VDC
Prąd wejścia	7mA przy napięciu nominalnym

Parametry wejść
Prąd w stanie aktywnym	minimalnie 3.2 mA
Prąd w stanie nieaktywnym	maksymalnie 1.1 mA
Napięcie w stanie aktywnym	11.5 ÷ 30 VAC
Napięcie w stanie nieaktywnym	0 ÷ 5 VDC
Czas filtrowania	konfigurowalny
Czas reakcji przy załączaniu	0.5 ms, 1 ms, 2 ms, 5 ms, 10 ms, 50 ms, 100 ms zależnie od ustawień filtrowania
Czas reakcji przy wyłączaniu	0.5 ms, 1 ms, 2 ms, 5 ms, 10 ms, 50 ms, 100 ms zależnie od ustawień filtra czasowego wejść
Pobór prądu	300 mA (wszystkie wejścia w stanie aktywnym) z magistrali 5 VDC
Temperatura pracy	0 ÷ +60 °C
Temperatura przechowywania	-40 ÷ +85 °C
