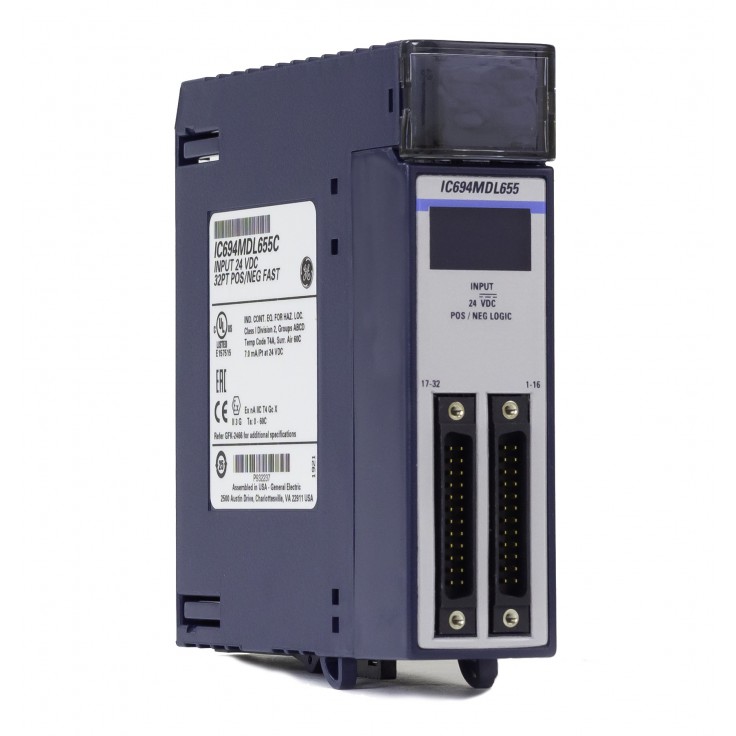

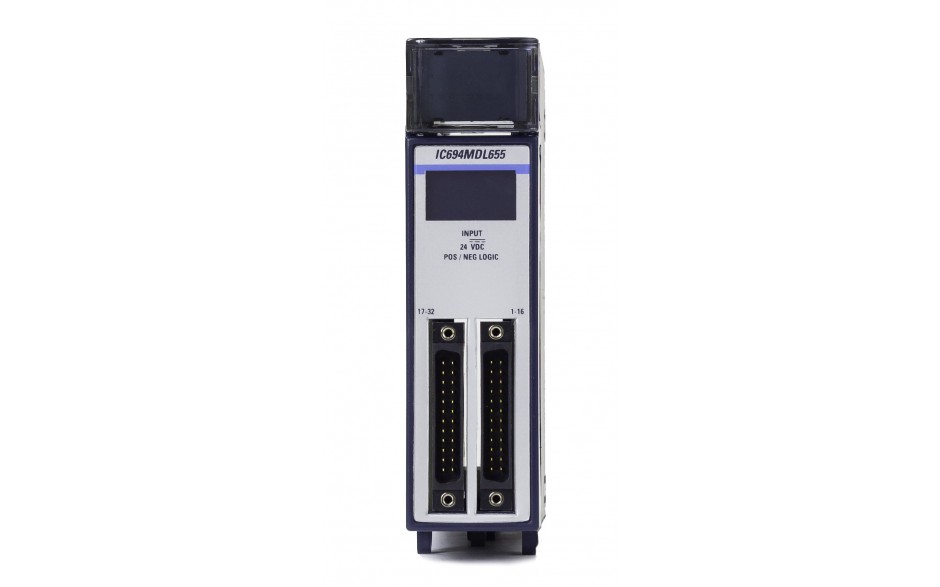

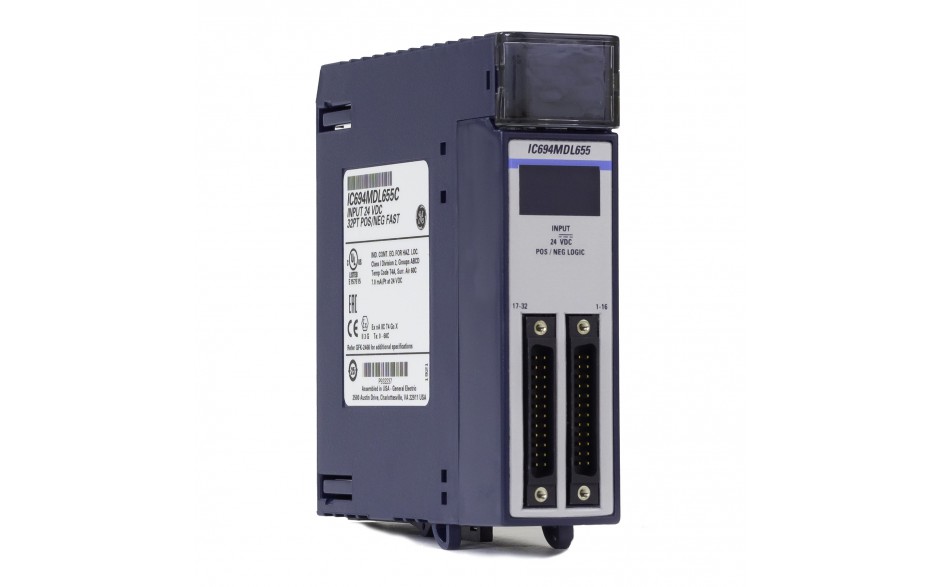

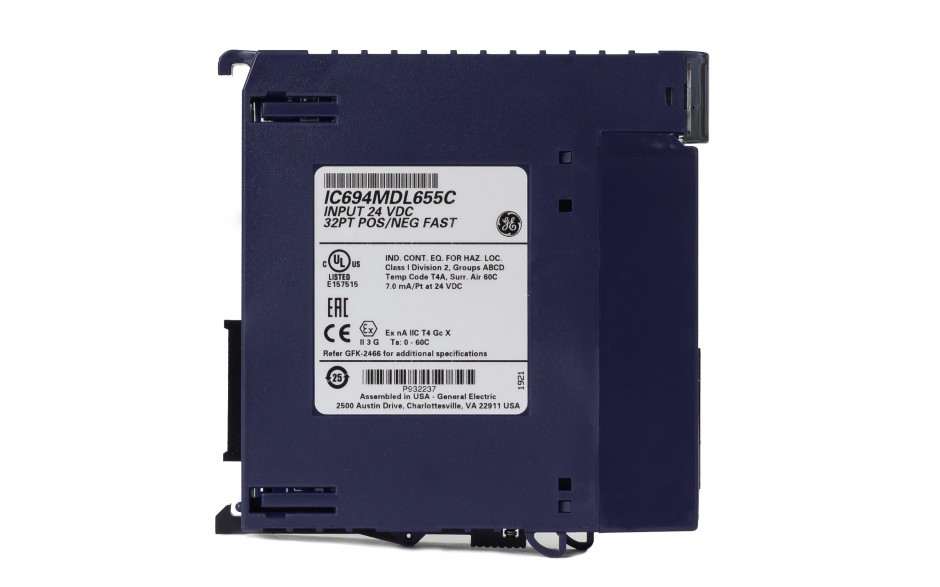

RX3i - 32 wejścia cyfrowe (24 VDC; logika dodatnia/ujemna)

icon-sku Kod produktu: IC694MDL655

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł MDL655 posiada 32 punkty wejściowe, podzielone na cztery grupy po osiem punktów, każda grupa ze wspólnym przewodem zasilającym.

Głównym źródłem zasilania modułu jest zewnętrzne izolowane źródło prądu o napięciu 24 VDC.

W przypadku montowania modułu w kasetach z grupy IC693 lub IC694 napięcie może być pobierane poprzez płytę montażową z zasilacza kontrolera RX3i lub doprowadzone jest wprost do modułu.

W przypadku montowania modułu w kasetach montażowych z grupy IC695 napięcie 24 VDC należy doprowadzić bezpośrednio do modułu lub poprzez zaciski wmontowane w płytę montażową.

Moduł pobiera również prąd ze stabilizatora 5 VDC, z zasilacza kontrolera RX3i; napięcie to dostarczane jest za pomocą magistrali w kasecie kontrolera RX3i.

Moduł MDL655 może mieć charakterystykę odpowiadającą logice dodatniej lub ujemnej.

Stan każdego z wejść jest wskazywany za pomocą jednej z trzydziestu dwóch zielonych diod typu LED, umieszczonych na obudowie modułu.

Połączenia obwodów wejściowych z urządzeniami wejściowymi są dokonywane za pośrednictwem dwóch 24-wtykowych złączy Fujitsu zamontowanych na płycie czołowej modułu (numery katalogowe złączy: IC693ACC316, IC639ACC317, IC693ACC318). Dostępne są również prefabrykowane kable o długości 3 m zakończone odpowiednią wtyczką po jednej stronie (numery katalogowe kabli: IC693CBL327, IC693CBL328).

Parametry

IC694MDL655

Liczba punktów
32 (4 grupy, każda ze wspólnym przewodem zasilającym)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wejść a obwodami logicznymi
do wartości skutecznej 250 V pomiędzy grupami wejść
Pobór prądu
195 mA maksymalnie z 5 V magistrali kasety, (29 mA + 0.5 mA/punkt aktywny + 4.7 mA/zapaloną diodę LED)
224 mA przy 24 VDC z izolowanej magistrali kasety lub z niezależnego zródła + 24 V (przy wszystkich wejsciach aktywnych)
Napięcie nominalne
24 VDC
Zakres napięć wejściowych
0 ÷ 30 VDC
Prąd wejścia
7mA przy napięciu nominalnym

Parametry wejść

Prąd w stanie aktywnym
minimalnie 3.2 mA
Prąd w stanie nieaktywnym
maksymalnie 1.1 mA
Czas reakcji przy załączaniu
2 ms
Czas reakcji przy wyłączaniu
2 ms
Napięcie w stanie aktywnym
11.5 ÷ 30 VAC
Napięcie w stanie nieaktywnym
0 ÷ 5 VDC
