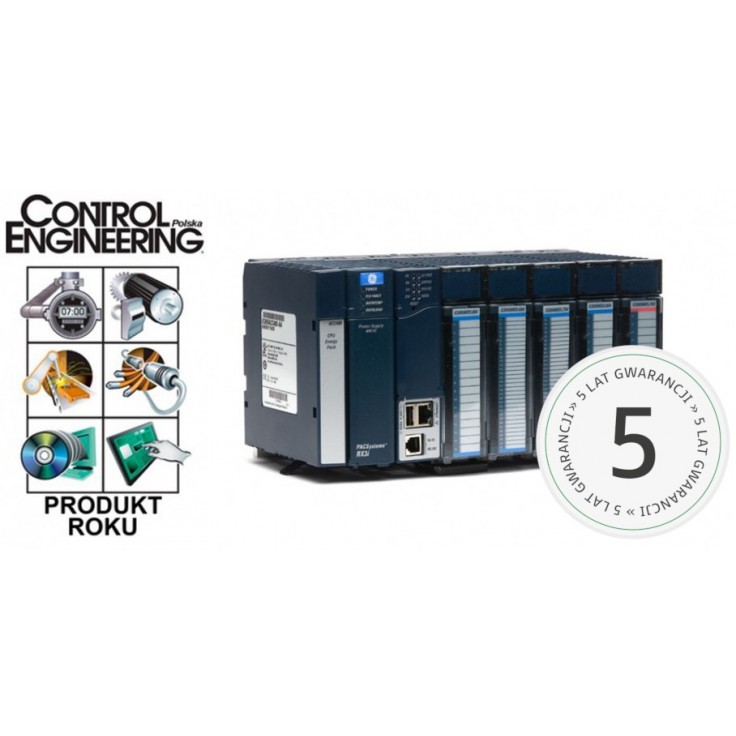

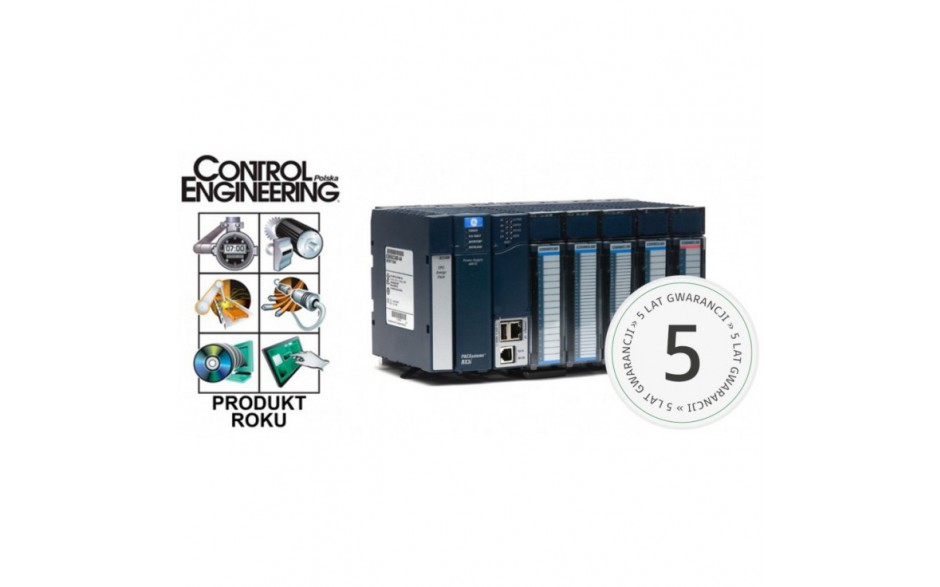

RX3i - 32 wejścia cyfrowe (5-12 VDC TTL; 1ms; logika dodatnia/ujemna)

icon-sku Kod produktu: IC694MDL654

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Czas dostawy: 2-8 tyg. icon-time
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł MDL654 posiada 32 wejścia w standardzie TTL. Oprócz standardu TTL, wejścia mogą pracować też przy napięciu 12 VDC. Wejścia modułu podzielone są na cztery grupy po osiem wejść, każda ze wspólnym przewodem zasilającym.

Głównym źródłem zasilania modułu jest zewnętrzne izolowane źródło prądu o napięciu 5/12 VDC.

Moduł MDL654 umożliwia zasilanie obwodów wejściowych napięciem +5 V +5% (ograniczony do 150 mA) przez złącze I/O umieszczone na płycie czołowej modułu. Napięcie to jest generowane w module i jest ono odizolowane od kasety kontrolera RX3i.

Stan każdego z wejść jest wskazywany za pomocą jednej z trzydziestu dwóch zielonych diod typu LED, umieszczonych na obudowie modułu.

Połączenia obwodów wejściowych z urządzeniami wejściowymi są dokonywane za pośrednictwem dwóch 24-wtykowych złączy Fujitsu zamontowanych na płycie czołowej modułu (numery katalogowe złączy: IC693ACC316, IC639ACC317, IC693ACC318). Dostępne są również prefabrykowane kable o długości 3 m zakończone odpowiednią wtyczką po jednej stronie (numery katalogowe kabli: IC693CBL327, IC693CBL328).

Parametry

IC694MDL654

Liczba punktów
32 (4 grupy, każda ze wspólnym przewodem zasilającym)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wejść a obwodami logicznymi
do wartości skutecznej 250 V pomiędzy grupami wejść
Pobór prądu
195 mA maksymalnie z 5 V magistrali kasety, (29 mA + 0.5 mA/punkt aktywny + 4.7 mA/zapaloną diodę LED)
440 mA maksymalnie z 5 V magistrali kasety, gdy zaciski +5 V (OUT) są używane do zasilania obwodów wejściowych i wszystkie wejścia są aktywne
96 mA z niezależnego źródła 5 V (przy wszystkich wejściach aktywnych)
272 mA z niezależnego źródła 12 V (przy wszystkich wejściach aktywnych)
Napięcie nominalne
5 ÷ 12 VDC
Zakres napięć wejściowych
0 ÷ 15 VDC
Prąd wejścia
3.0 mA przy napięciu 5 VDC
8.5 mA przy napięciu 12 VDC

Parametry wejść

Prąd w stanie aktywnym
minimalnie 2.5 mA
Prąd w stanie nieaktywnym
maksymalnie 1.2 mA
Czas reakcji przy załączaniu
1 ms
Czas reakcji przy wyłączaniu
1 ms
Napięcie w stanie aktywnym
4.2 ÷ 15 VAC
Napięcie w stanie nieaktywnym
0 ÷ 2.6 VDC
