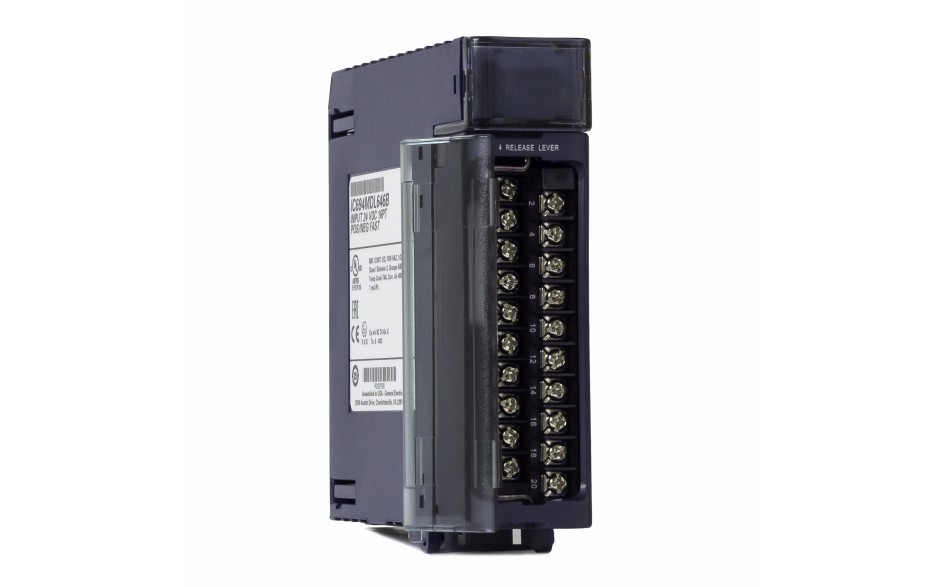

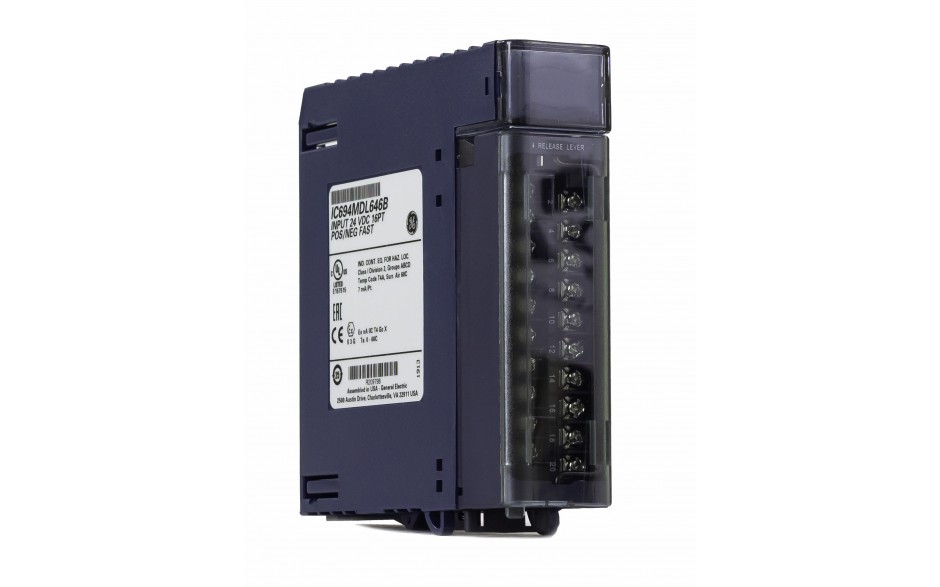

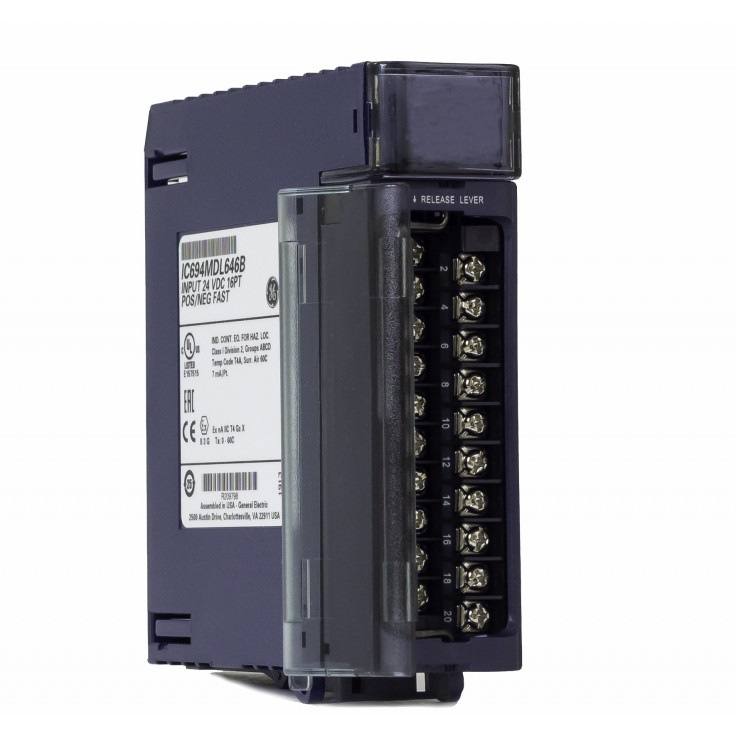

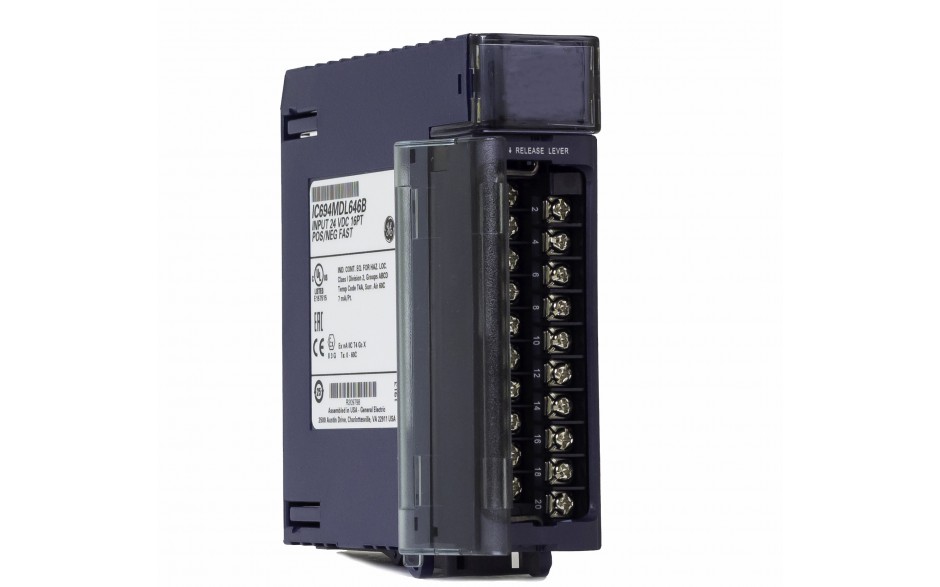

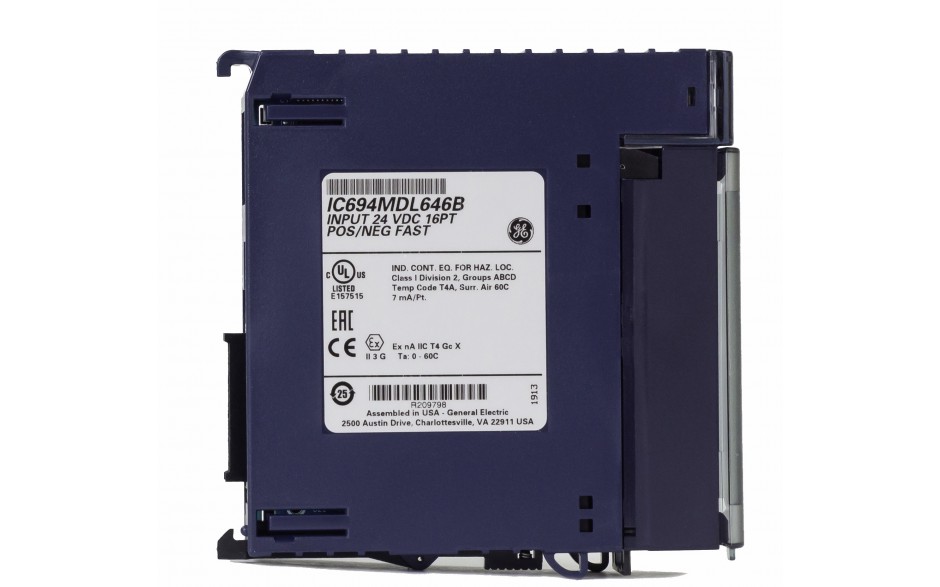

RX3i - 16 wejść cyfrowych (24 VDC; 1ms; logika dodatnia/ujemna)

icon-sku Kod produktu: IC694MDL646

Czas dostawy: 2-8 tyg. icon-time
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
1 240,00 PLN 1 525,20 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »


Opis produktu

Moduł MDL646 posiada 16 punktów wejściowych ze wspólnym przewodem zasilającym.

Głównym źródłem zasilania modułu jest zewnętrzne izolowane źródło prądu o napięciu 24 VDC..

W przypadku montowania modułu w kasetach z grupy IC693 lub IC694 napięcie może być pobierane poprzez płytę montażową z zasilacza kontrolera RX3i lub doprowadzone jest wprost do modułu.

W przypadku montowania modułu w kasetach montażowych z grupy IC695 napięcie 24 VDC należy doprowadzić bezpośrednio do modułu lub poprzez zaciski wmontowane w płytę montażową (tzn. dołączyć napięcie 24VDC do zacisków z lewej strony kasety) .

Moduł pobiera również prąd ze stabilizatora 5 VDC, z zasilacza kontrolera RX3i; napięcie to dostarczane jest za pomocą magistrali w kasecie kontrolera RX3i.

Moduł MDL646 działa w logice dodatniej lub ujemnej.

Stan każdego z wejść jest wskazywany za pomocą jednej z szesnastu zielonych diod LED, umieszczonych w dwóch rzędach na obudowie modułu.

Moduł MDL645 działa w logice dodatniej lub ujemnej.



Parametry

Parametry

IC694MDL646

Liczba punktów
16
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wejść a obwodami logicznymi
Pobór prądu
80 mA przy 5 V z magistrali kasety
125 mA z izolowanej 24 V magistrali kasety lub z zewnetrznego, niezależnego zródła zasilania
Napięcie nominalne
24 VDC
Zakres napięć wejściowych
0 ÷ 30 VDC
Prąd wejścia
7 mA przy napieciu nominalnym

Parametry wejść

Prąd w stanie aktywnym
minimalnie 3.2 mA
Prąd w stanie nieaktywnym
maksymalnie 1.1 mA
Czas reakcji przy załączaniu
1 ms
Czas reakcji przy wyłączaniu
1 ms
Napięcie w stanie aktywnym
11.5 ÷ 30 VAC
Napięcie w stanie nieaktywnym
0 ÷ 5 VDC
