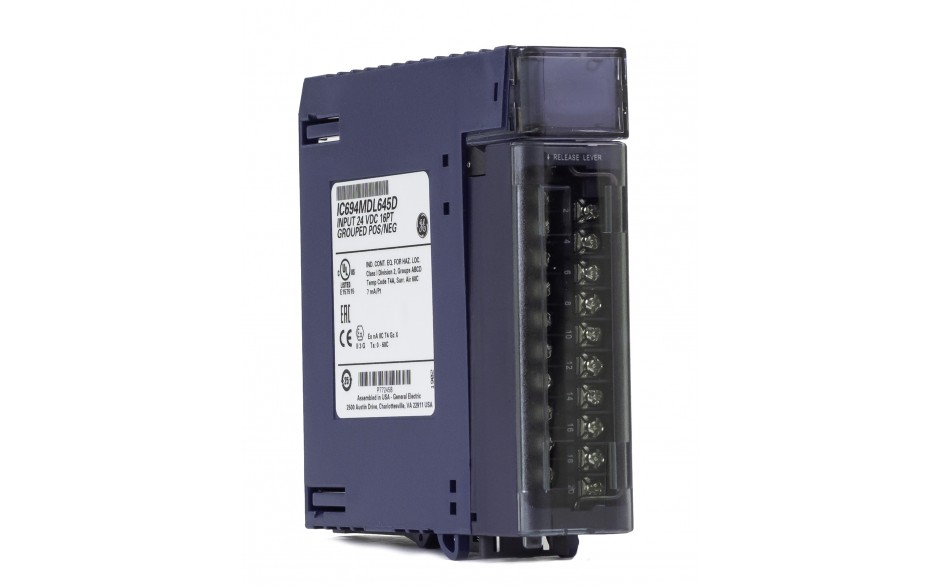

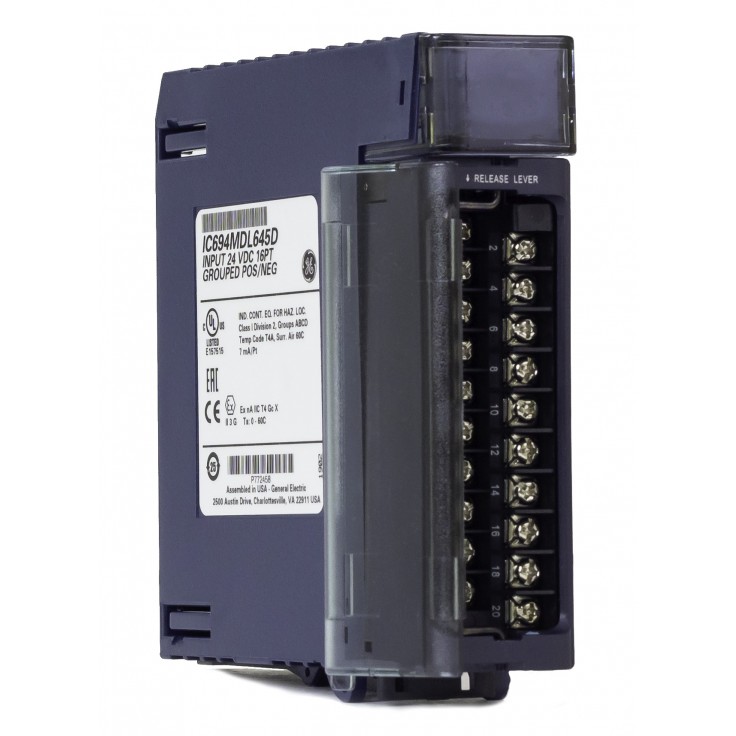

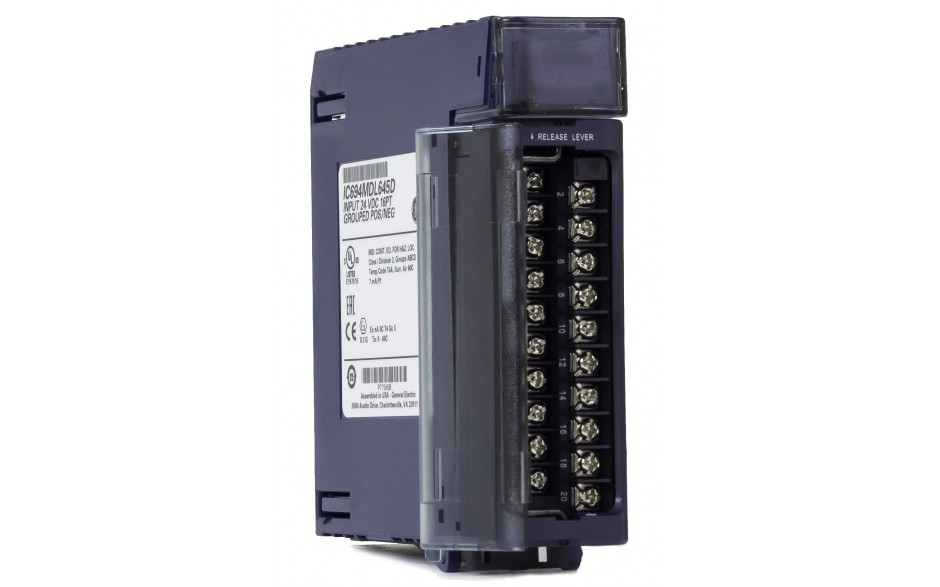

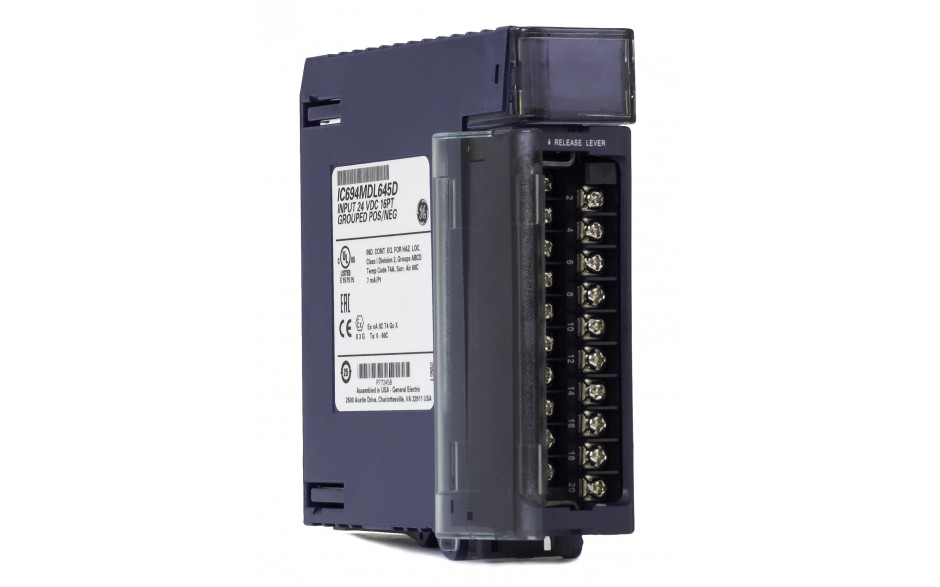

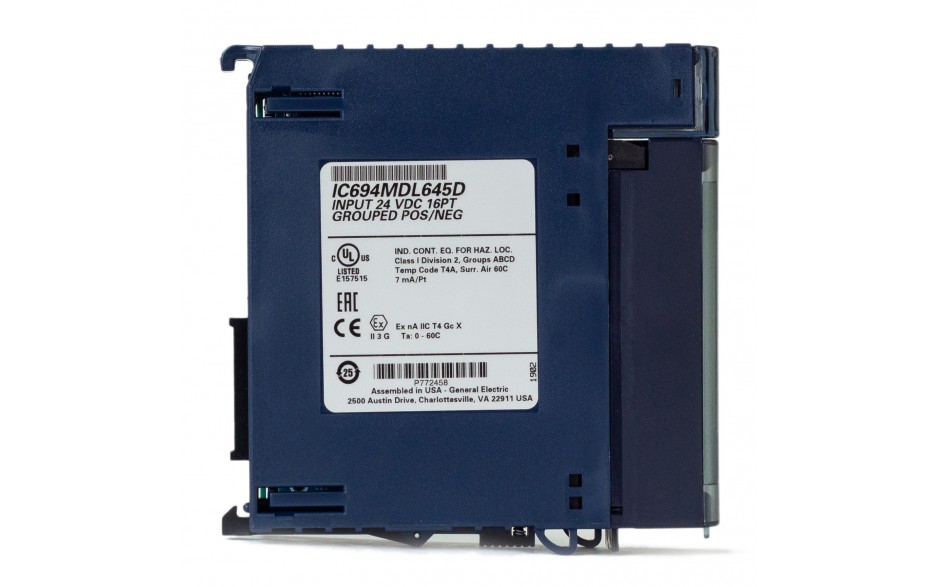

RX3i - Moduł 16 wejść cyfrowych (24 VDC; 7ms; logika dodatnia/ujemna)

icon-sku Kod produktu: IC694MDL645

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
1 320,00 PLN 1 623,60 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już 3789 firm w Polsce.
dostawa
pta
clock
zwrotMożesz zwrócić produkt do 14 dni.
Gwarancja 60 miesięcy



Opis produktu

Moduł MDL645 ma 16 punktów wejściowych ze wspólnym przewodem zasilającym.

Głównym źródłem zasilania modułu jest zewnętrzne izolowane źródło prądu o napięciu 24 VDC.

W przypadku montowania modułu w kasetach z grupy IC693 lub IC694 napięcie może być pobierane poprzez płytę montażową z zasilacza kontrolera RX3i lub doprowadzone jest wprost do modułu.

W przypadku montowania modułu w kasetach montażowych z grupy IC695 napięcie 24 VDC należy doprowadzić bezpośrednio do modułu lub poprzez zaciski wmontowane w płytę montażową (tzn. dołączyć napięcie 24VDC do zacisków z lewej strony kasety).

Moduł MDL645 działa w logice dodatniej lub ujemnej.

Parametry

Parametry

IC694MDL645

Liczba punktów
16
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wejść a obwodami logicznymi
Pobór prądu
80 mA przy 5 V z magistrali kasety
125 mA z izolowanej 24 V magistrali kasety lub z zewnetrznego, niezależnego zródła zasilania
Napięcie nominalne
24 VDC
Zakres napięć wejściowych
0 ÷ 30 VDC
Prąd wejścia
7 mA przy napieciu nominalnym

Parametry wejść

Prąd w stanie aktywnym
minimalnie 3.2 mA
Prąd w stanie nieaktywnym
maksymalnie 1.1 mA
Czas reakcji przy załączaniu
7 ms
Czas reakcji przy wyłączaniu
7 ms
Napięcie w stanie aktywnym
11.5 ÷ 30 VAC
Napięcie w stanie nieaktywnym
0 ÷ 5 VDC
