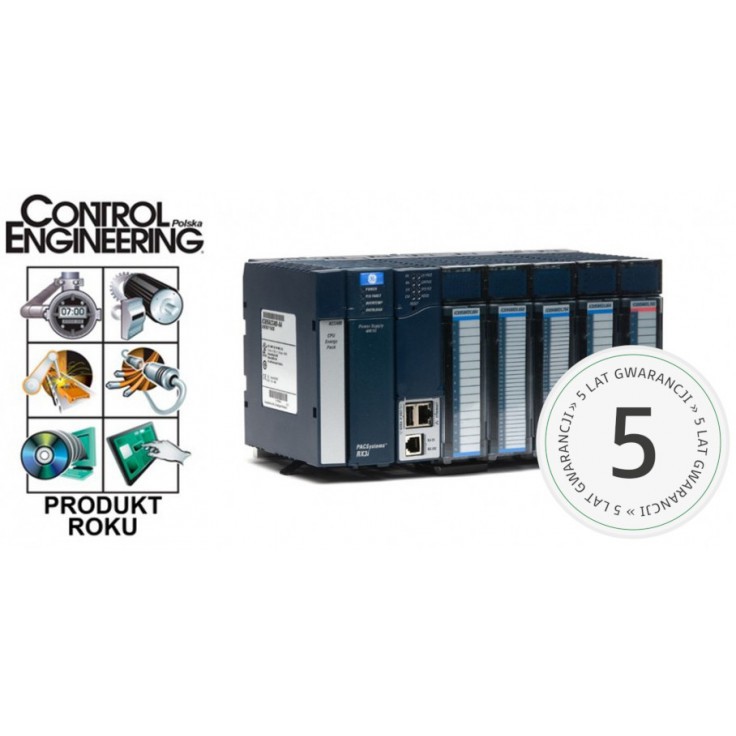

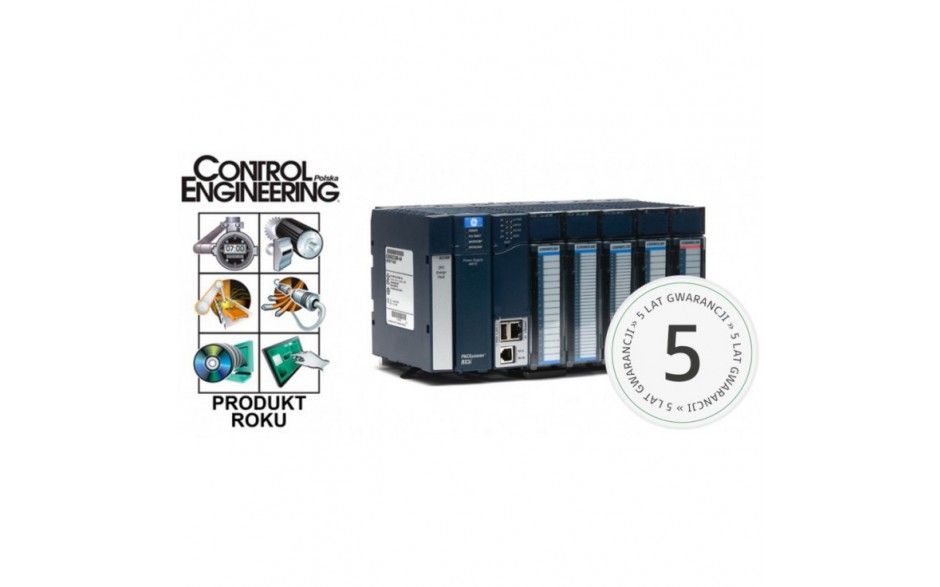

RX3i - 8 wyjść cyfrowych (120/240 VAC; 2.0 A)

icon-sku Kod produktu: IC694MDL330

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Czas dostawy: 2-8 tyg. icon-time
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł MDL330 posiada 8 punktów wyjściowych w dwóch grupach po 4 punkty. Wyjścia każdej grupy posiadają wspólny przewód zasilający; przewody te są od siebie odizolowane. Każda grupa jest zabezpieczona bezpiecznikiem topikowym 5 A, a każde z wyjść jest wyposażone w układ RC służący do tłumienia zakłóceń wynikających ze stanów przejściowych w sieci zasilającej.

Moduł MDL330 posiada również wysoką zdolność przeciążeniową (natężenie prądu rozruchowego może wielokrotnie przekroczyć nominalne natężenie prądu dla modułu).

Urządzenia wyjściowe obsługiwane przez moduł muszą być zasilane z niezależnego źródła prądu przemiennego.

Stan każdego z wyjść jest wskazywany przez odpowiednią zieloną diodę typu LED umieszczoną na obudowie modułu.

Czerwona dioda typu LED funkcjonuje jako wskaźnik stanu bezpieczników – jeśli którykolwiek z bezpieczników modułu ulegnie przepaleniu, dioda zapala się.

Parametry

IC694MDL330

Liczba punktów
8 (2 grupy, każda ze wspólnym przewodem zasilającym)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wyjść a obwodami logicznymi
do wartości skutecznej 500 V pomiędzy grupami wyjść
Pobór prądu
160 mA przy 5 V z magistrali kasety przy wszystkich wyjściach włączonych
Napięcie nominalne
120/240 VAC
Zakres napięć wyjściowych
85 ÷ 264 VAC, 50/60 Hz
Prąd wyjściowy
maksymalnie 2.0 A na jeden punkt
maksymalnie 4.0 A na grupę w temperaturze + 40 °C

Parametry wyjść

Prąd rozruchowy
maksymalnie 20 A dla 1 cyklu napięciowego
Minimalne obciążenia wyjścia
100 mA
Spadek napięcia na wyjściu
maksymalnie 1.5 V
Prąd upływu na wyjściu
maksymalnie 3 mA przy 120 VAC
maksymalnie 6 mA przy 240 VAC
Czas reakcji przy załączaniu
maksymalnie 1 ms
Czas reakcji przy wyłączaniu
maksymalnie 1/2 cyklu napięciowego
