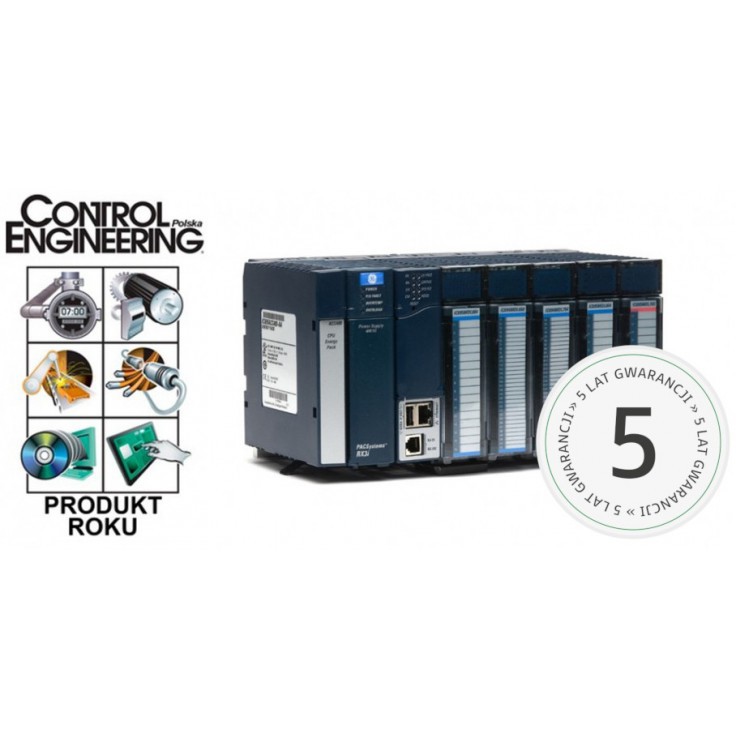

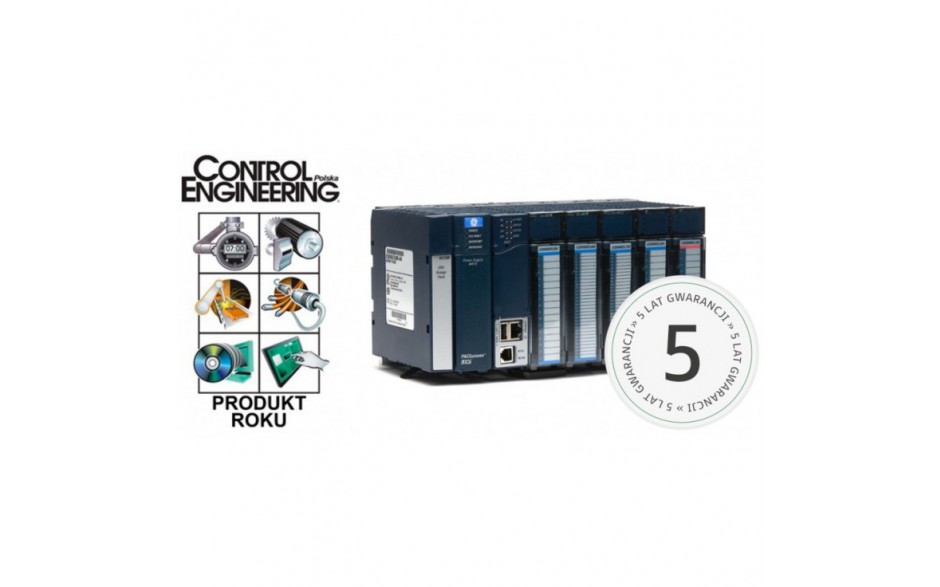

RX3i - 16 wejść cyfrowych (24 VDC/AC; logika dodatnia/ujemna)

icon-sku Kod produktu: IC694MDL241

Czas dostawy: 2-8 tyg. icon-time
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
1 250,00 PLN 1 537,50 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »


Opis produktu

Moduł MDL241 posiada 16 punktów wejściowych ze wspólnym przewodem zasilającym.

Wejścia mogą być zasilane prądem przemiennym lub stałym (z niezależnego źródła lub z zacisków +24 V OUT oraz 0 V OUT), przy czym przy zasilaniu prądem stałym moduł może działać w logice dodatniej lub ujemnej.

Do wejść modułu można podłączyć różne powszechnie stosowane urządzenia wejściowe, jak np. wyłączniki przyciskowe, wyłączniki krańcowe, elektroniczne wyłączniki zbliżeniowe.

Stan każdego z wejść jest wskazywany za pomocą jednej z szesnastu zielonych diod typu LED, ulokowanych w dwóch rzędach na obudowie modułu.



Parametry

Parametry

Liczba punktów
16 (punkty posiadają wspólny przewód zasilający)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wejść a obwodami logicznymi
Pobór prądu
80 mA (przy wszystkich wejściach aktywnych) przy 5 V z magistrali kasety
125 mA przy 24 V z magistrali kasety lub z zewnętrznego źródła zasilania
Napięcie nominalne
24 VDC
24 VAC
Zakres napięć wejściowych
0 ÷ 30 VDC
0 ÷ 30 VAC, 50/60 Hz
Prąd wejścia
7 mA przy napieciu nominalnym

Parametry wejść

Prąd w stanie aktywnym
minimalnie 3.2 mA
Prąd w stanie nieaktywnym
maksymalnie 1.0 mA
Czas reakcji przy załączaniu
maksymalnie 12 ms
Czas reakcji przy wyłączaniu
maksymalnie 28 ms
Napięcie w stanie aktywnym
148 ÷ 264 VAC
11.5 ÷ 30 VDC
11.5 ÷ 30 VAC
Napięcie w stanie nieaktywnym
0 ÷ +4 VDC 0 ÷ +4 VAC
