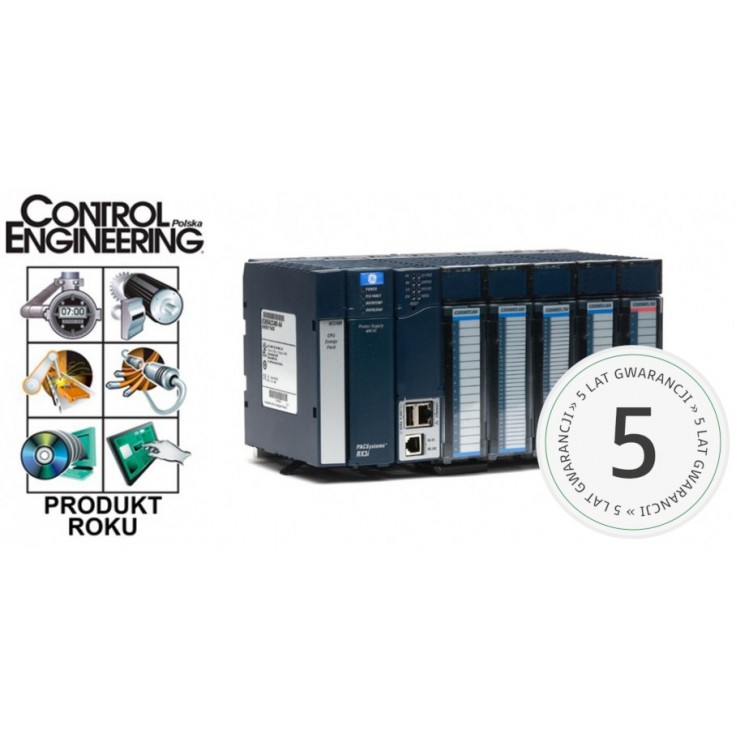

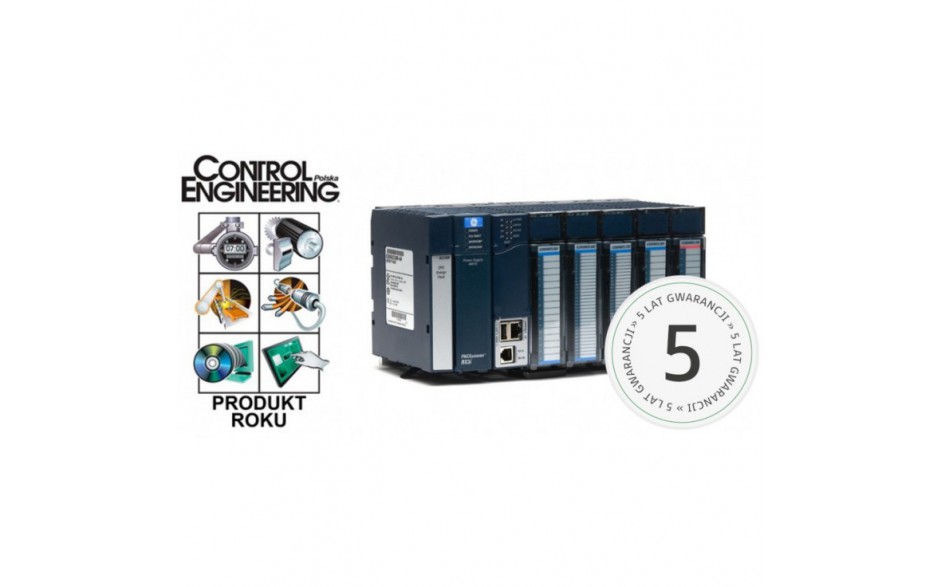

RX3i - 8 izolowanych wejść cyfrowych (240 VAC)

icon-sku Kod produktu: IC694MDL231

Czas dostawy: 2-8 tyg. icon-time
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
1 090,00 PLN 1 340,70 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »


Opis produktu

Moduł MDL231 posiada 8 wejść izolowanych. Obwody wejściowe są wykonane jako reaktywne (rezystancyjno-pojemnościowe).

Do modułu MDL231 można podłączyć urządzenia wejściowe takie jak wyłączniki przyciskowe, wyłączniki krańcowe, elektroniczne wyłączniki zbliżeniowe. Urządzenia te musza być zasilane z zewnętrznego źródła zasilania.

Prąd płynący w obwodzie wejścia powoduje ustawienie stanu zmiennej wejściowej przypisanej danemu wejściu na 1 (stan wysoki).

Stan każdego z wejść jest wskazywany za pomocą jednej z ośmiu zielonych diod typu LED, umieszczonych w jednym rzędzie na obudowie modułu.


Moduł MDL231 wymaga zasilania prądem przemiennym i nie można go używać ze źródłem prądu stałego.



Parametry

Parametry

IC694MDL231

Liczba punktów
8 (każdy punkt posiada oddzielny przewód zasilający)
Odporność napięciowa izolacji
do wartosci skutecznej 1500 V pomiedzy obwodami wejsc a obwodami logicznymi
do wartosci skutecznej 500 V pomiedzy wejsciami
Pobór pradu
60 mA (przy wszystkich wejsciach aktywnych) przy 5 V z magistrali kasety
Napiecie nominalne
240 VAC, 50/60 Hz
Zakres napiec wejsciowych
0 ÷ 264 VAC, 50/60 Hz
Prąd wejścia
15 mA przy napieciu nominalnym

Parametry wejść

Prąd w stanie aktywnym
minimalnie 6.0 mA
Prąd w stanie nieaktywnym
maksymalnie 2.2 mA
Czas reakcji przy załączaniu
maksymalnie 30 ms
Czas reakcji przy wyłączaniu
maksymalnie 45 ms
Napięcie w stanie aktywnym
148 ÷ 264 VAC
Napięcie w stanie nieaktywnym
0 ÷ 40 VAC
