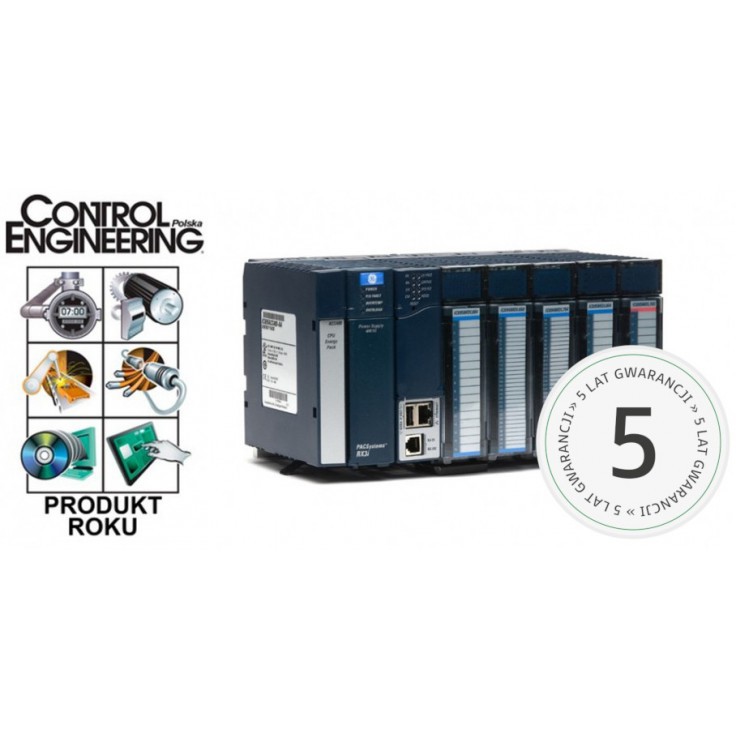

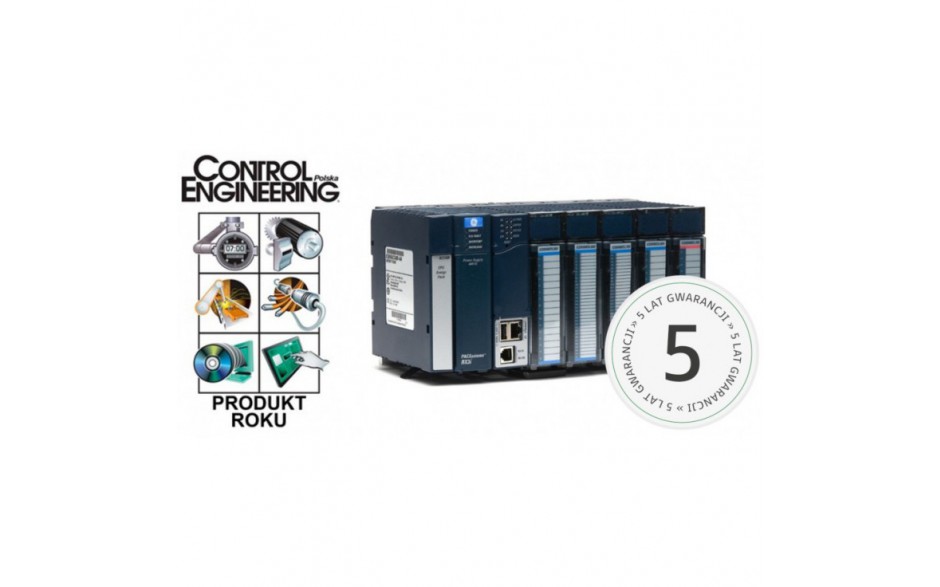

RX3i - 1-kanałowy moduł licznika impulsów wyskokiej częstotliwości (do 80 kHz)

icon-sku Kod produktu: IC694APU300

Dostępny icon-available
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
3 150,00 PLN 3 874,50 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »
Zapłać do 12:00 i prześlij potwierdzenie wpłaty, a produkt będzie u Ciebie następnego dnia.
Możesz zwrócić produkt do 14 dni.


Opis produktu

Moduł licznika impulsów wysokiej częstotliwości APU300 zapewnia bezpośrednie przetwarzanie sygnału w postaci impulsów o częstotliwości do 80 kHz. Oznacza to zliczanie sygnałów wejściowych, przetwarzanie informacji (liczby zebranych impulsów) i ustawienie stanu wyjść bez konieczności komunikowania się z jednostką centralną. Typowe zastosowania przemysłowe licznika to:

  • Pomiary natężenia przepływu w turbinach.
  • Pomiary prędkości.
  • Przenoszenie materiałów.
  • Sterowanie procesem produkcyjnym.
  • Pozycjonowanie.
  • Pomiar odległości.

Moduł pracuje w jednym z trzech konfigurowalnych trybów (A, B, C).

Przy konfiguracji A moduł pracuje jak cztery niezależne 16 bitowe liczniki jednokierunkowe.

Przy konfiguracji B moduł pracuje jak dwa niezależne 32 bitowe liczniki dwukierunkowe.

Przy konfiguracji C moduł pracuje jak jeden 32 bitowy licznik różnicowy (moduł oblicza różnicę dwóch szybkozmieniających się sygnałów).


Dla trybów B i C sygnał może być przekazywany w jednym z trzech systemów:

  • Impuls-kierunek.
  • Impuls w górę/impuls w dół.
  • tzw. tryb A quad B, co oznacza dwa sygnały prostokątne, przesunięte w fazie o 90°.

Moduł APU300 konfigurowany jest przy użyciu oprogramowania Proficy Machine Edition Logic Developer PLC.


Moduł wyposażony jest w dwie diody kontrolne typu LED:

  • OK – informująca o obecności odpowiedniego napięcia zasilającego.
  • CFG – informująca o poprawności konfiguracji modułu.

Moduł posiada cztery konfigurowalne wyjścia cyfrowe, z których sygnał może być filtrowany, możliwość zatrzaskiwania stanów akumulatorów i wiele innych ciekawych funkcji.



Parametry

Parametry

IC694APU300

Liczba punktów
12 wejść, logika dodatnia
4 wyjścia
Napięcie zasilające
5 VDC z magistrali kasety
Rozproszenie mocy
1.25 W (250 mA)
Maksymalna częstotliwość zliczania
80 kHz
Odporność napięciowa izolacji
do wartości skutecznej 1500 V

Wejścia

Napięcia wejściowe
5 VDC
10 ÷ 30 VDC
Napięcie szczytowe
±500 V przez 1 ms
Odporność na przepięcia
minimalnie 1000 V/ms

Wyjścia

Napięcia wyjściowe
10 ÷ 30 VDC przy 500 mA
4.75 ÷ 6 VDC przy 20 mA
Prąd upływu w stanie wyłączonym
maksymalnie 10 mA na punkt
Zabezpieczenie przed zwarciem
bezpiecznik 3 A wspólny dla wszystkich wyjść
