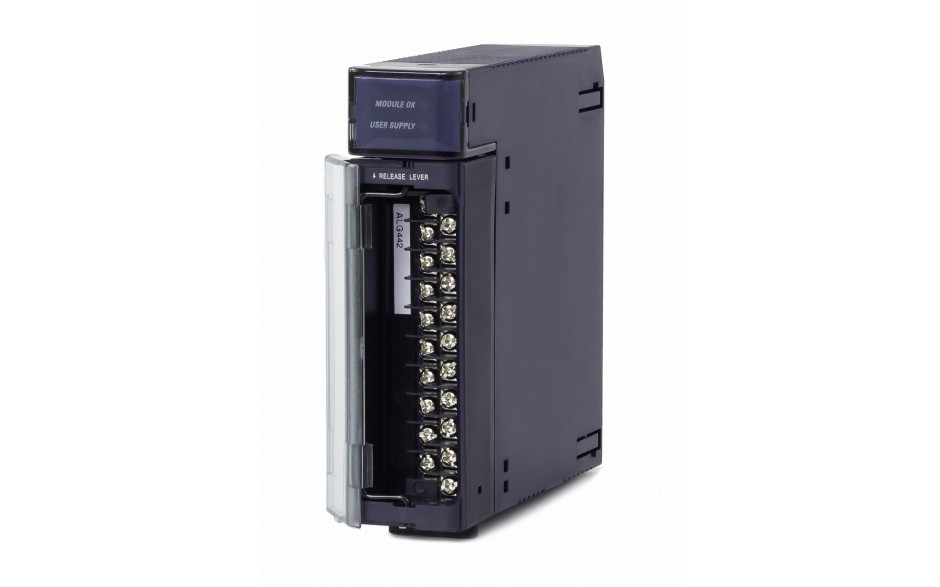

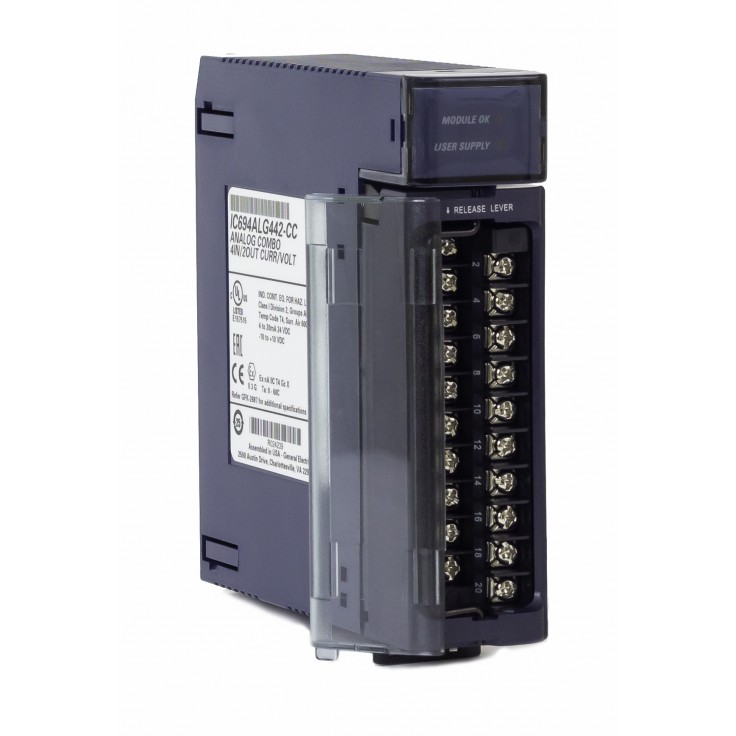

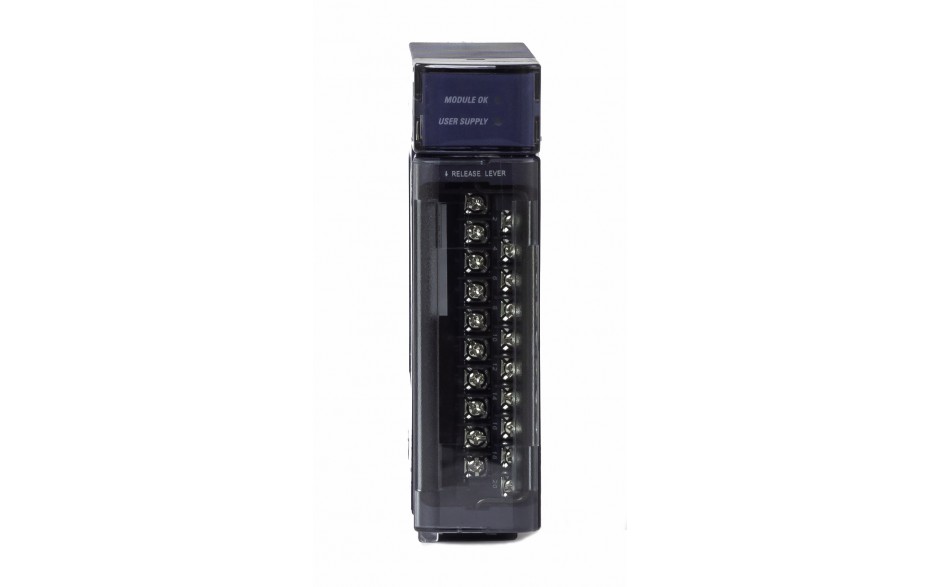

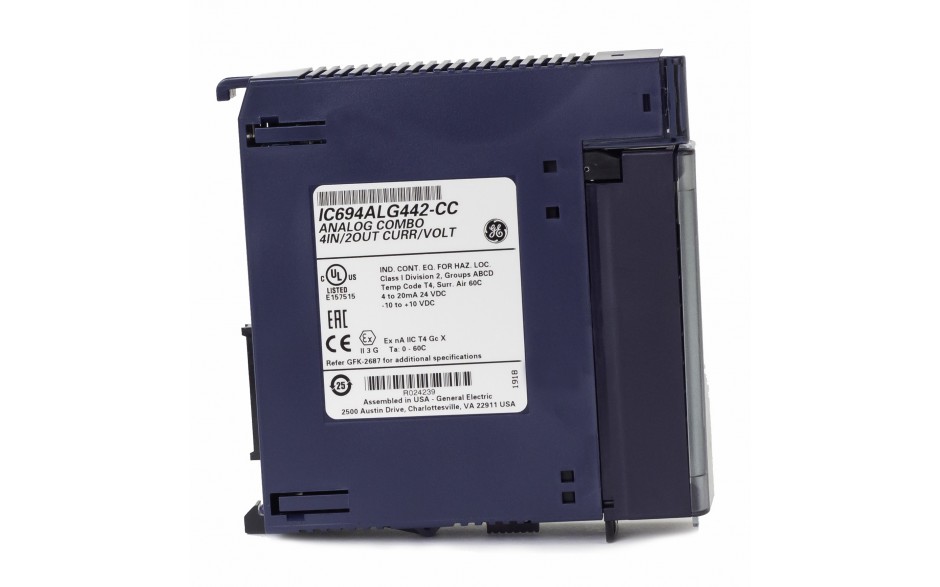

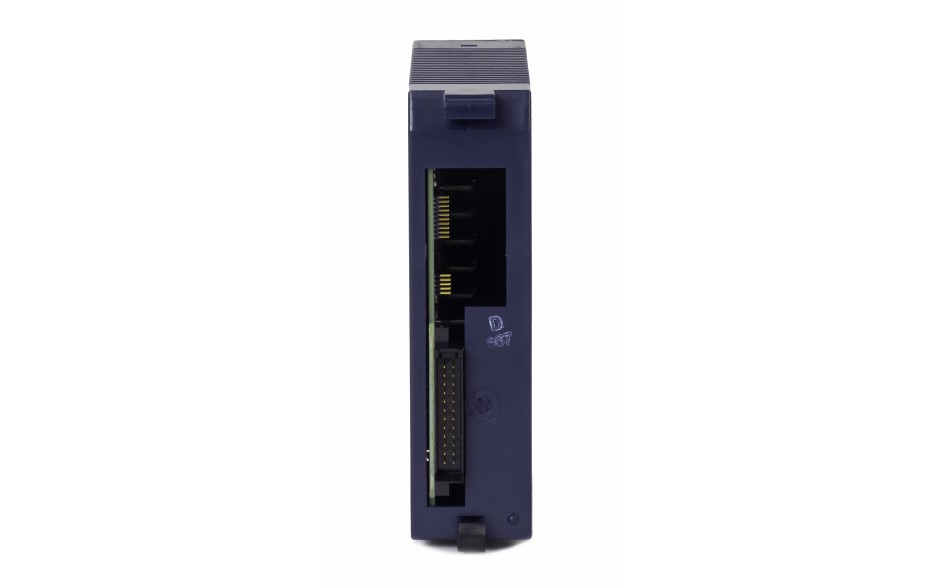

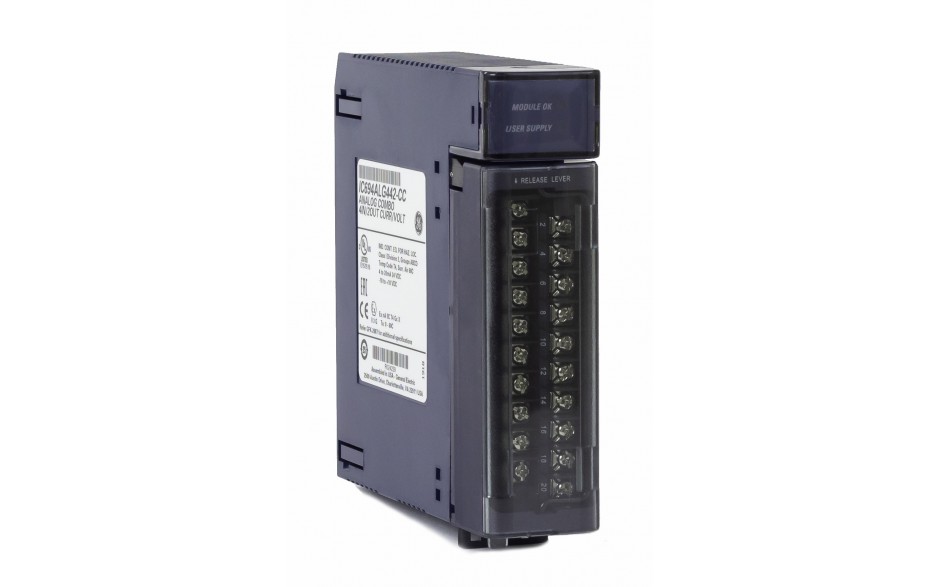

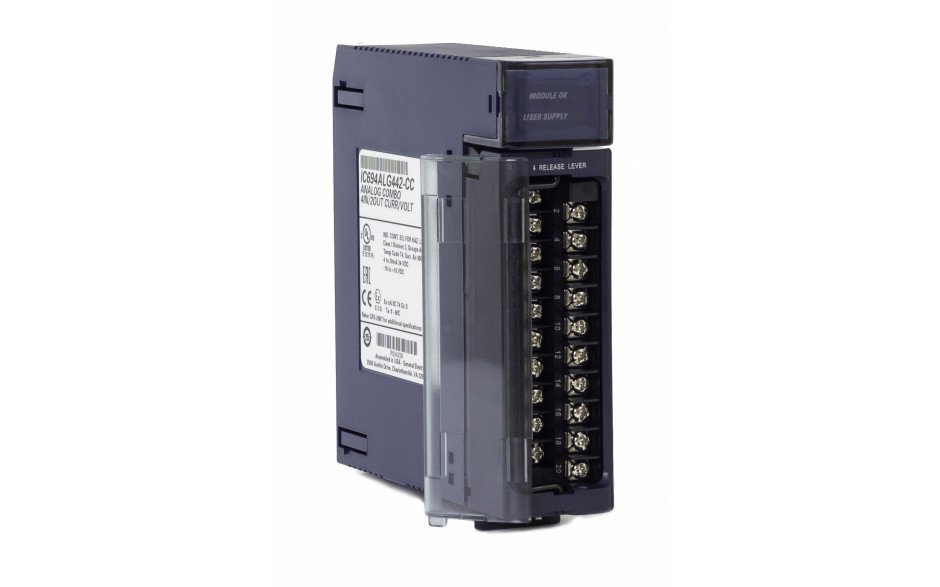

RX3i - 4 wejścia i 2 wyjścia analogowe prądowo-napięciowe (0-20/4-20 mA; 0-10/± 10 V; 15 bitów)

icon-sku Kod produktu: IC694ALG442

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Czas dostawy: 2-8 tyg. icon-time
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł ALG442 posiada 4 różnicowe, prądowo-napięciowe kanały wejściowe oraz 2 prądowo-napięciowe kanały wyjściowe ze wspólną masą. Każdy kanał wejściowy i wyjściowy modułu może zostać skonfigurowany na dowolny zakres prądowy lub napięciowy za pomocą oprogramowania narzędziowego Proficy Machine Edition Logic Developer PLC lub programatora ręcznego.


Dostępne zakresy dla kanałów wejściowych to:

  • 0 ÷ +10 V (sygnał stałobiegunowy), dla którego 0 V odpowiada zeru, a 10 V odpowiada 32000 działek, rozdzielczość 12 bitów,
  • -10 ÷ +10 V (sygnał zmiennobiegunowy), dla którego -10 V odpowiada -32000, a 10 V odpowiada 32000 działek, rozdzielczość 12 bitów,
  • 0 ÷ 20 mA, dla którego 0 mA odpowiada zeru, a 20 mA odpowiada 32000 działek, rozdzielczość 12 bitów,
  • 4 ÷ 20 mA, dla którego 4 mA odpowiada zeru, a 20 mA odpowiada 32000 działek, rozdzielczość 12 bitów,
  • ulepszony zakres 4 ÷ 20 mA (Enhanced), 0 odpowiada -8000, 4 mA odpowiadają 0, a 20 mA odpowiada 32000 działek, rozdzielczość 12 bitów.

Dostępne zakresy dla kanałów wyjściowych to:

  • 0 ÷ +10 V (sygnał stałobiegunowy), rozdzielczość 15 bitów,
  • -10 ÷ +10 V (sygnał zmiennobiegunowy), rozdzielczość 16 bitów,
  • 0 ÷ 20 mA, rozdzielczość 15 bitów,
  • 4 ÷ 20 mA, rozdzielczość 15 bitów.

Zależność między napięciem (natężeniem) a liczbą działek jest taka sama, jak dla kanałów wejściowych. Dla każdego z zakresów sygnałów wejściowych przewidziano progi (górny i dolny), przekroczenie których powoduje uaktywnienie alarmu. Moduł jest w stanie również wykryć przerwę w obwodzie wyjściowym. Moduł wykorzystuje 2 zmienne rejestrowe %AQ, 4 zmienne rejestrowe %AI oraz (w zależności od sposobu skonfigurowania sygnalizacji przerw w obwodach wyjściowych) 8 lub 16 zmiennych dyskretnych %I.

Głównym źródłem zasilania modułu jest izolowane źródło prądu o napięciu 24 VDC.

W przypadku montowania modułu w kasetach z grupy IC693 lub IC694 napięcie może być pobierane poprzez płytę montażową z zasilacza zainstalowanego w tej kasecie lub doprowadzone jest wprost do modułu.

W przypadku montowania modułu w kasetach montażowych z grupy IC695 napięcie 24 VDC należy doprowadzić bezpośrednio do modułu lub poprzez zaciski wmontowane w płytę montażową.

Moduł pobiera również prąd ze stabilizatora 5 VDC, z zasilacza kontrolera RX3i; napięcie to dostarczane jest za pomocą magistrali w kasecie kontrolera.

Moduł ALG442 jest wyposażony w 2 diody kontrolne typu LED, wskazujące obecność napięcia zasilającego +5 V (Power Supply OK) oraz poprawne skonfigurowanie modułu w kontrolerze i ewentualne awarie (Module OK).

Aby uniknąć obciążenia pojemnościowego i zakłóceń wywoływanych przez moduł, wszystkie połączenia z urządzeniami wyjściowymi powinny zostać dokonane za pomocą wysokiej jakości skręcanego, ekranowanego kabla. Ekran kabla powinien zostać podłączony do zacisku uziemienia GND.

Parametry

IC694ALG442

Ilość kanałów
4 kanały wejściowe, 2 kanały wyjściowe
Zakresy napięcia zewnętrznego źródła zasilani
20 ÷ 30 VDC
typowo 24 VDC
Pobór prądu
95 mA przy 5 V z magistrali kasety
129 mA ze źródła zewnętrznego

Wejścia analogowe

TRYB PRĄDOWY

Zakresy natężeń prądu sygnałów wejściowych
0 ÷ 20 mA
4 ÷ 20 mA
4 ÷ 20 mA +
Rozdzielczość dla wszystkich zakresów
5 µA
Dokładność bezwzględna
±0.25% całego zakresu w temperaturze 25 °C
±0.5% całego zakresu w pełnym zakresie temperatur
Liniowość
< 1 najmniej znaczący bit
Dopuszczalna różnica potencjałów między kanałami
maksymalnie 200 V
Odporność na zakłócenia międzykanałowe
> 80 dB
Odporność na zakłócenia zewnętrzne
> 70 dB
Impedancja wejściowa
250 Ω
Szybkość uaktualniania stanu wejść
około 8 ms (dla wszystkich 4 kanałów)
Odpowiedź filtra wejściowego
29 Hz

Wejścia analogowe

TRYB NAPIĘCIOWY

Zakresy napięć wejściowych
0 ÷ +10 V
-10 ÷ +10 V
Rozdzielczość
2.5 mV w zakresie 0 ÷ +10 V
5 mV w zakresie -10 ÷ +10 V
Dokładność bezwzględna
±0.25% całego zakresu w temperaturze 25 °C
±0.5% całego zakresu w pełnym zakresie temperatur
Liniowość
< 1 najmniej znaczący bit
Dopuszczalna różnica potencjałów między kanałami
maksymalnie 200 V
Odporność na zakłócenia międzykanałowe
> 80 dB
Odporność na zakłócenia zewnętrzne
> 70 dB
Impedancja wejściowa
800 kΩ
Odpowiedź filtra wejściowego
29 Hz

Wyjścia analogowe

TRYB PRĄDOWY

Zakresy natężeń prądu sygnałów wyjściowych
4 ÷ 20 mA
0 ÷ 20 mA
Rozdzielczość
0.5 µA dla zakresu 4 ÷ 20 mA
0.625 µA dla zakresu 0 ÷ 20 mA
Dokładność bezwzględna
typowo ±0.1% całego zakresu w temperaturze 25 °C
maksymalnie ±0.25% całego zakresu w temperaturze 25 °C
maksymalnie ±0.5% całego zakresu w pełnym zakresie temperatur
Obciążenie wyjść
0 ÷ 850 Ω przy napięciu zewnętrznym 20 V
maksymalnie 1350 Ω przy napięciu zewnętrznym 30 V
Reaktancja pojemnościowa obciążenia wyjść
maksymalnie 2000 pF
Indukcyjność obciążenia wyjść
maksymalnie 1 H
Szybkość uaktualniania stanu wejść
około 4 ms (dla obu kanałów)

Wyjścia analogowe

TRYB NAPIĘCIOWY

Zakresy napięć wyjściowych
0 ÷ 10 V
-10 ÷ +10 V
Rozdzielczość
0.3125 mV w zakresie 0 ÷ 10 V
0.3125 mV w zakresie -10 ÷ +10 V
Dokładność bezwzględna
typowo ±0.25% całego zakresu w temperaturze 25 °C
maksymalnie ±0.5% całego zakresu w temperaturze 25 °C
maksymalnie ±1% całego zakresu w pełnym zakresie temperatur
Maksymalne obciążenie wyjść
5 mA (minimalna rezystancja 2 kΩ)
Maksymalna reaktancja pojemnościowa
1 µF
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wejść a obwodami logicznymi
