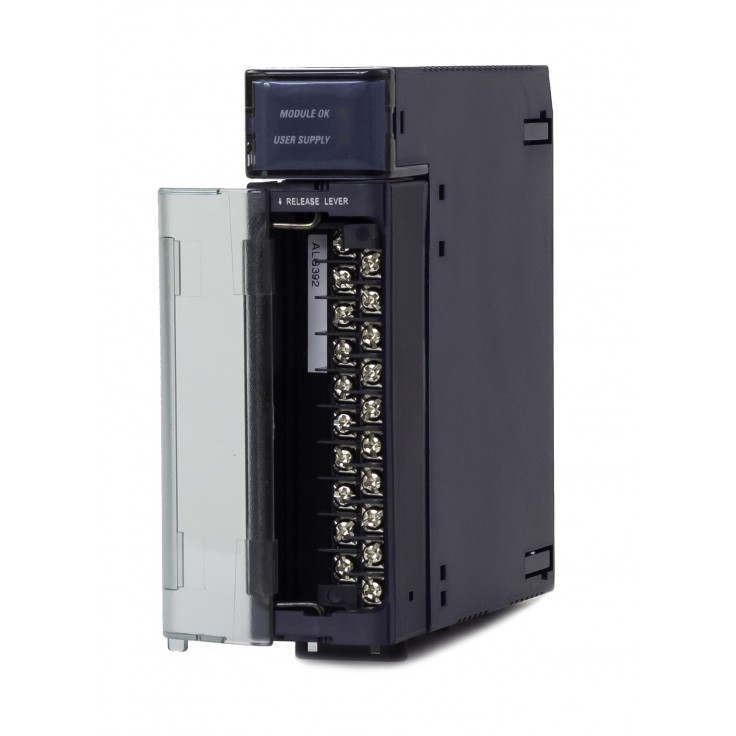

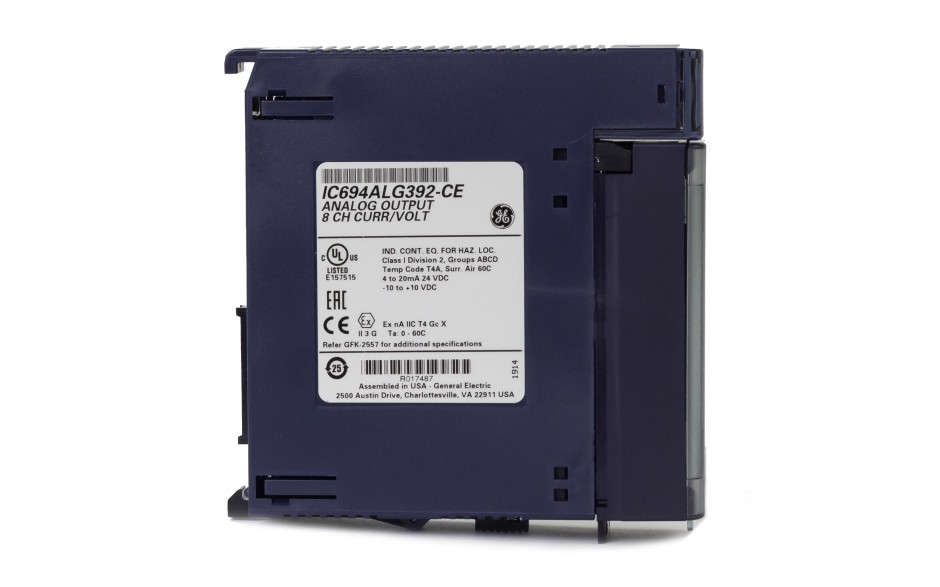

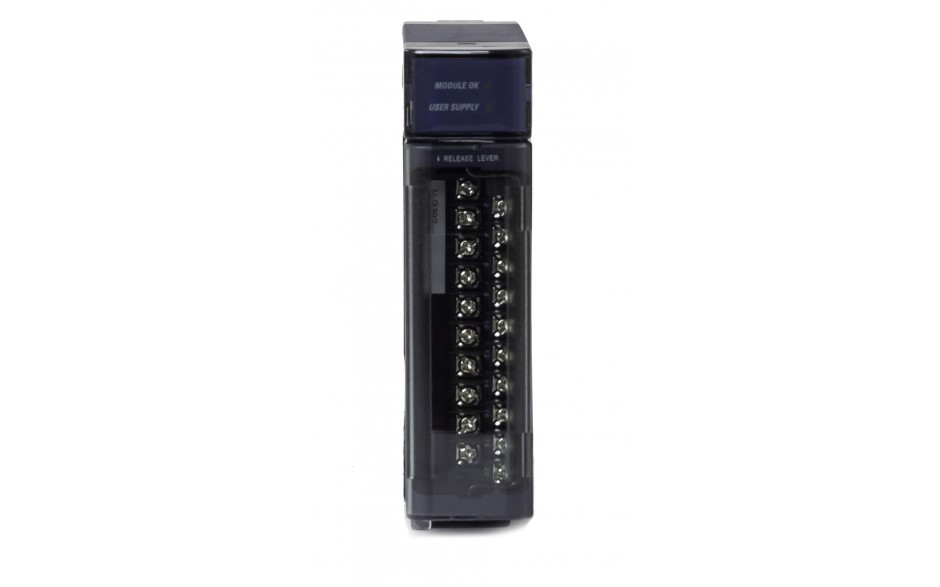

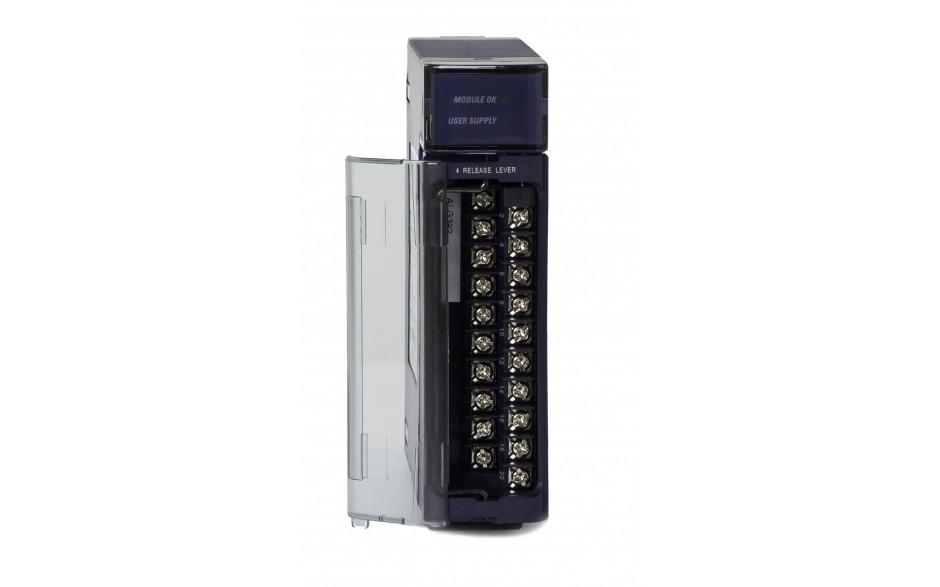

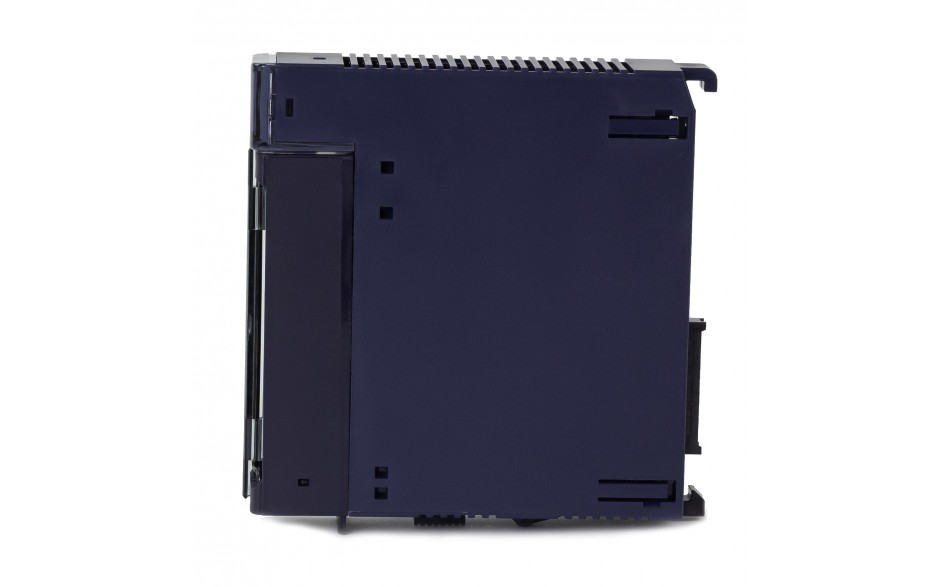

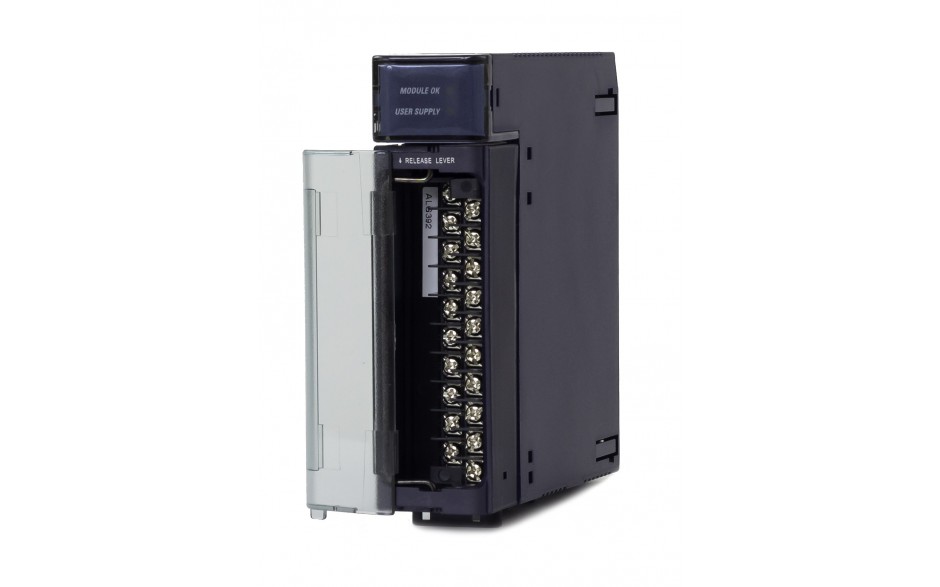

RX3i - 8 wyjść analogowych prądowo-napięciowych (0-20/4-20 mA; 0-10/± 10 V; 15 bitów)

icon-sku Kod produktu: IC694ALG392

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł ALG392 posiada 8 kanałów wyjściowych, umożliwiających przetworzenie danych w postaci cyfrowej (15- lub 16 bitowej) na wyjściowy sygnał analogowy. Każdy kanał modułu może zostać skonfigurowany programowo, przy użyciu oprogramowania narzędziowego Proficy Machine Edition Logic Developer PLC lub programatora ręcznego (moduł nie posiada żadnych przełączników), na jeden z czterech następujących zakresów roboczych:

  • 0 ÷ +10 V (sygnał stałobiegunowy), dla którego 0 V odpowiada zeru, a 10 V odpowiada 32000 działek, rozdzielczość 15 bitów,
  • -10 ÷ +10 V (sygnał zmiennobiegunowy), dla którego – 10 V odpowiada – 32000, a +10 V odpowiada 32000 działek; rozdzielczość 16 bitów,
  • 0 ÷ 20 mA, dla którego 0 mA odpowiada zeru, a 20 mA odpowiada 32000 działek, rozdzielczość 15 bitów,
  • 4 ÷ 20 mA, dla którego 4 mA odpowiada zeru, a 20 mA odpowiada 32000 działek, rozdzielczość 15 bitów.

Wartość sygnału dla wszystkich kanałów jest uaktualniana co 12 ms.

Głównym źródłem zasilania modułu jest izolowane źródło prądu o napięciu 24 VDC.

W przypadku montowania modułu w kasetach z grupy IC693 lub IC694 napięcie może być pobierane poprzez płytę montażową z zasilacza kontrolera RX3i lub doprowadzone jest wprost do modułu.

W przypadku montowania modułu w kasetach montażowych z grupy IC695 napięcie 24 VDC należy doprowadzić bezpośrednio do modułu lub poprzez zaciski wmontowane w płytę montażową.

Moduł pobiera również prąd ze stabilizatora 5 VDC, z zasilacza kontrolera RX3i; napięcie to dostarczane jest za pomocą magistrali w kasecie kontrolera RX3i.

Moduł jest wyposażony w dwie diody kontrolne typu LED, wskazujące obecność napięcia zasilającego +5 V (Power Supply OK) oraz poprawne skonfigurowanie modułu w kontrolerze i ewentualne awarie (Module OK).

Moduł jest w stanie również wykryć przerwę w prądowym obwodzie wyjściowym. Moduł wykorzystuje 8 zmiennych rejestrowych %AQ oraz (w zależności od sposobu skonfigurowania sygnalizacji przerw w obwodach wyjściowych) 8 lub 16 zmiennych dyskretnych %I.

Aby uniknąć obciążenia pojemnościowego i zakłóceń wywoływanych przez moduł, wszystkie połączenia z urządzeniami wyjściowymi powinny zostać dokonane za pomocą wysokiej jakości skręcanego, ekranowanego kabla. Ekran kabla powinien być podłączony do zacisku uziemienia GND.

Parametry

IC694ALG392

Ilość kanałów
8
Zakresy natężeń sygnałów wyjściowych
4 ÷ 20 mA
0 ÷ 20 mA
Zakresy napięć wyjściowych
0 ÷ 10 V
-10 ÷ +10 V
Kalibracja
fabryczna
0.625 µA na działkę dla zakresu 0 ÷ 20 mA
0.5 µA na działkę dla zakresu 4 ÷ 20 mA
0.3125 mV na działkę dla sygnału napięciowego
Nominalne napięcie zasilające
24 V 5 VDC z magistrali kasety
Zakres napięć zewnętrznego źródła zasilania
20 ÷ 30 VDC
Fluktuacje napięcia zasilającego ze źródła zewnętrznego
10%
Szybkość uaktualniania sygnału wyjściowego
około 8 ms (dla wszystkich 8 kanałów)
Rozdzielczość
0.5 µA dla zakresu 4 ÷ 20 mA
0.625 µA dla zakresu 0 ÷ 20 mA
0.3125 mV dla zakresu 1 ÷ 10 V
0.3125 mV dla zakresu -10 ÷ +10 V
Dokładność bezwzględna w trybie prądowym
"typowo ±0.1 % całego zakresu w temperaturze 25 °C
maksymalnie ±0.25% całego zakresu w temperaturze 25°C
maksymalnie ±0.5% całego zakresu w pełnym zakresie temperatur"
Dokładność bezwzględna w trybie napięciowym
typowo ±0.25% całego zakresu w temperaturze 25 °C
maksymalnie ±0.5% całego zakresu w temperaturze 25 °C
±1% całego zakresu w pełnym zakresie temperatur
Oobciążenie wyjść w trybie prądowym
0 ÷ 850 Ω (przy napięciu zewnętrznym 20 V maksymalnie 1350 Ω przy napięciu zewnętrznym 30 V)
Reaktancja pojemnościowa obciążenia wyjść (w trybie prądowym)
2000 pF
Maksymalne obciążenie wyjść (tryb napięciowy)
1 H
Odporność napięciowa izolacji
5 mA (minimalna rezystancja 2 kΩ maksymalna reaktancja pojemnościowa 1 mF)
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wejść a obwodami logicznymi
Pobór prądu
110 mA przy 5 V z magistrali kasety
315 mA przy 24 V ze źródła zewnętrznego
