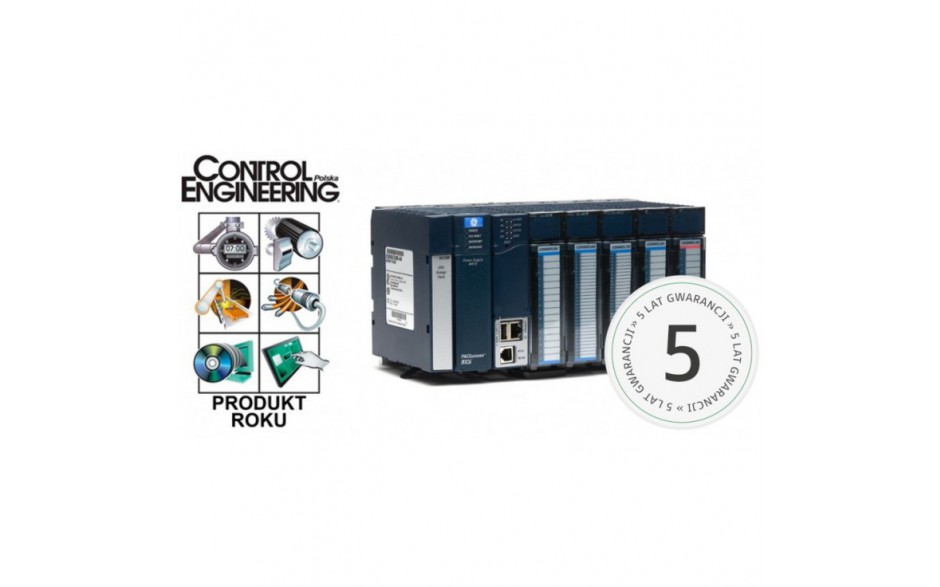

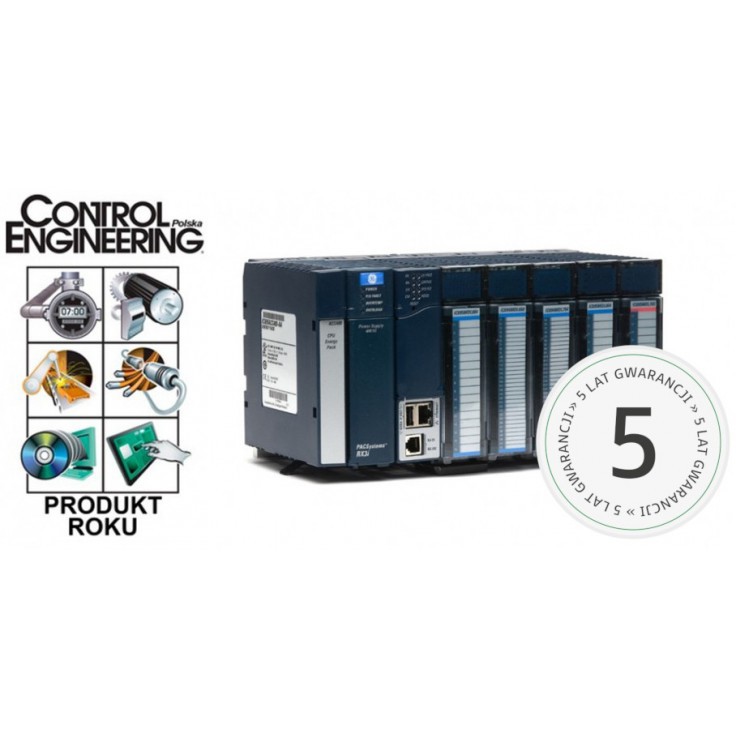

RX3i - 2 wyjścia analogowe prądowe (0-20/4-20 mA; 12 bitów)

icon-sku Kod produktu: IC694ALG391

Czas dostawy: 2-8 tyg. icon-time
Zaloguj się, by zobaczyć niższe ceny.
Dodaj do porównania
2 390,00 PLN 2 939,70 PLN
brutto, podatek VAT: 23%
Sterowniki PLC EMERSON kupiło już ponad 3789 firm w Polsce.
Przesyłka kurierska - 25 PLN netto   Od 5000 PLN lub odbiór osobisty - bezpłatnie   Warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR  Szczegóły wsparcia »


Opis produktu

Moduł ALG391 posiada 2 kanały wyjściowe, umożliwiające przetworzenie danych w postaci cyfrowej (12 bitowej) na wyjściowy sygnał analogowy.

Moduł posiada 2 zakresy robocze. Pierwszy 4 ÷ 20 mA, podzielony na 32000 działek, gdzie 4 mA odpowiadają zeru, a 20 mA – 32000 działkom. Drugi zakres to 0 ÷ 20 mA, gdzie 0 mA odpowiada zeru, a 20 mA – 32000 działkom. Moduł posiada zworkę przełączania zakresów.

Rozdzielczość sygnału wynosi 1/4096. Wartość sygnału dla każdego z kanałów jest uaktualniana w każdym cyklu pracy kontrolera RX3i, co około 5 ms. Moduł może również pracować jako moduł napięciowy, po przełączeniu go za pomocą zworki umieszczonej na płycie z zaciskami. Uzyskuje się wtedy dwa zakresy napięć wyjściowych: 1 ÷ 5 V lub 0 ÷ 5 V, a po zastosowaniu rezystora 250 Ω włączanego w obwód modułu zamiast zworki zakresy te wynoszą odpowiednio 2 ÷ 10 V i 0 ÷ 10 V.

Głównym źródłem zasilania modułu jest izolowane źródło prądu o napięciu 24 VDC.

W przypadku montowania modułu w kasetach z grupy IC693 lub IC694 napięcie może być pobierane poprzez płytę montażową z zasilacza kontrolera RX3i lub doprowadzone jest wprost do modułu.

W przypadku montowania modułu w kasetach montażowych z grupy IC695 napięcie 24 VDC należy doprowadzić bezpośrednio do modułu lub poprzez zaciski wmontowane w płytę montażową.

Moduł pobiera również prąd ze stabilizatora 5 VDC, z zasilacza kontrolera RX3i; napięcie to dostarczane jest za pomocą magistrali w kasecie kontrolera RX3i.

Moduł posiada również 2 zaciski do podłączenia zewnętrznego źródła zasilania, jako źródła rezerwowego lub w celu odciążenia zasilacza kontrolera RX3i.

Aby uniknąć obciążenia pojemnościowego i zakłóceń wywoływanych przez moduł, wszystkie połączenia z urządzeniami wyjściowymi powinny zostać dokonane za pomocą wysokiej jakości skręcanego, ekranowanego kabla. Ekran kabla powinien zostać podłączony do zacisku uziemienia GND.

Moduł jest wyposażony w kontrolną diodę typu LED, zapaloną gdy moduł pracuje poprawnie.



Parametry

Parametry

IC694ALG391

Ilość kanałów
2
Zakresy natężeń sygnałów wyjściowych
4 ÷ 20 mA
0 ÷ 20 mA
Zakresy napięć wyjściowych
1 ÷ 5 V
0 ÷ 5 V
Kalibracja
fabryczna, 4 µA na 1 działkę
Nominalne napięcie zasilające
+24 V z magistrali kasety lub ze źródła zewnętrznego
+ 5 V (stałe) z magistrali kasety
Zakres napięć zewnętrznego źródła zasilania
20 ÷ 30 VDC
Fluktuacje napięcia zasilającego ze źródła zewnętrznego
10%
Szybkość uaktualniania sygnału wyjściowego
5 ms (dla obydwu kanałów)
Rozdzielczość
4 µA dla zakresu 4 ÷ 20 mA
5 µA dla zakresu 0 ÷ 20 mA
1 mV dla zakresu 1 ÷ 5 V
1.25 mV dla zakresu 0 ÷ 5 V
Dokładność
±8 µA przy +25° C dla zakresu 4 ÷ 20 mA
±10 µA przy +25° C dla zakresu 0 ÷ 20 mA
±50 mV przy +25 °C dla zakresu 1 ÷ 5 V
±50 mV przy +25 °C dla zakresu 0 ÷ 5 V
Maksymalne napięcie
25 V
Oobciążenie wyjść w trybie prądowym
0 ÷ 850 Ω
Reaktancja pojemnościowa obciążenia wyjść (w trybie prądowym)
2000 pF
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wejść a obwodami logicznymi
Pobór prądu
30 mA przy 5 V z magistrali kasety lub ze źródła zewnętrznego
215 mA przy 24 V z magistrali kasety lub ze źródła zewnętrznego
