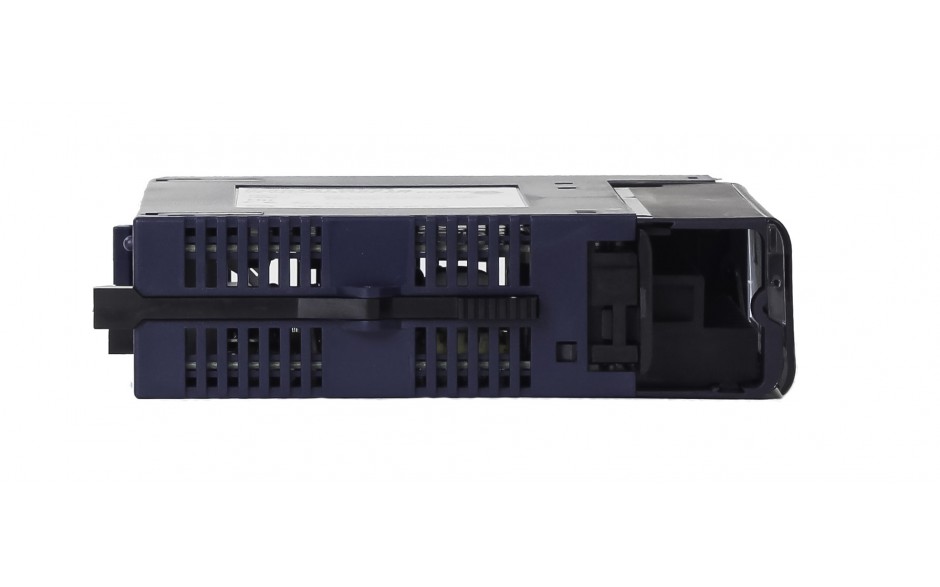

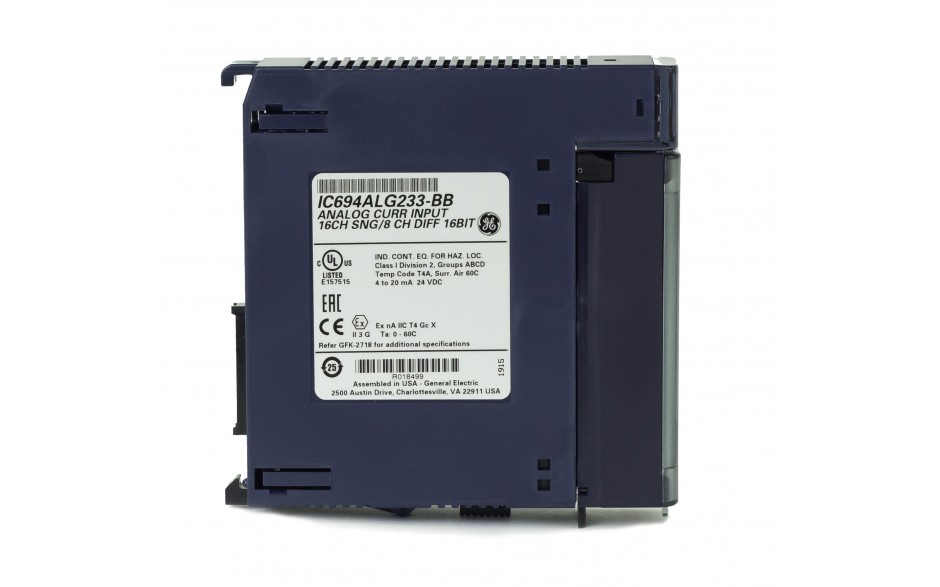

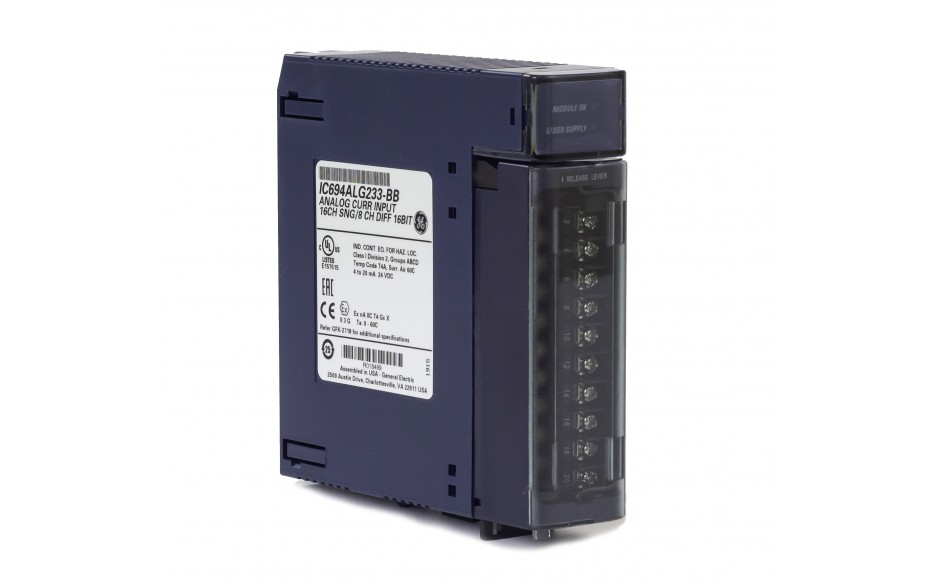

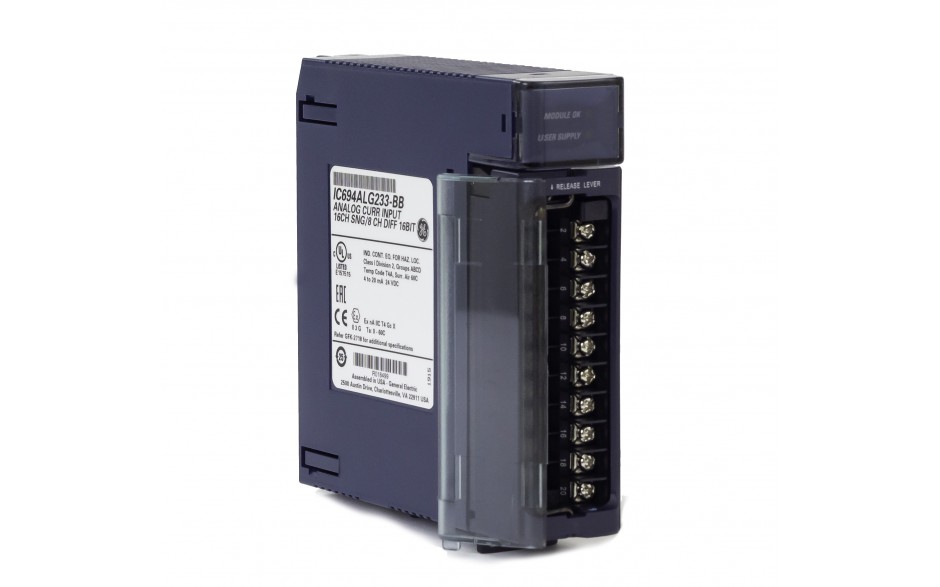

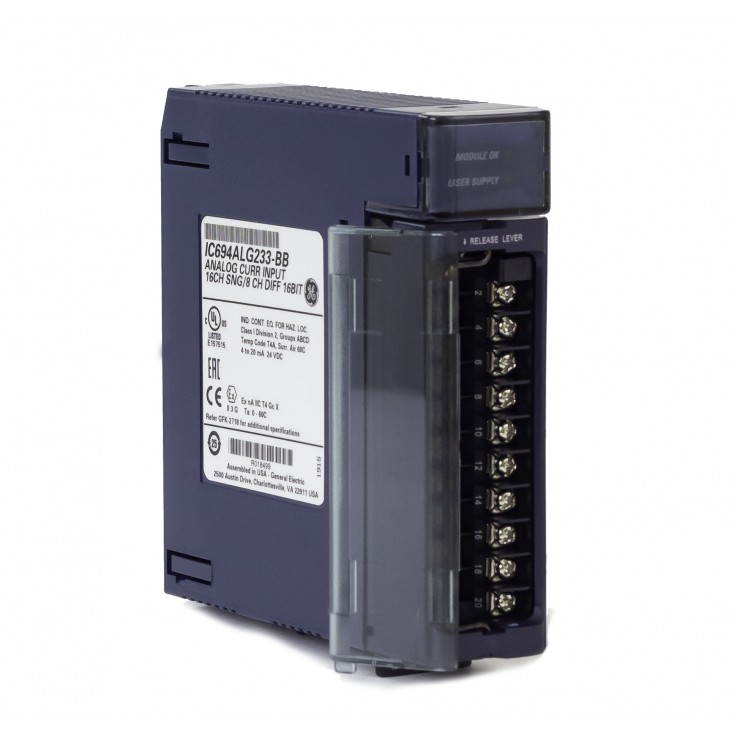

RX3i - 16 wejść analogowych prądowych (0-20/4-20 mA; 16 bitów); diagnostyka

icon-sku Kod produktu: IC694ALG233

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł ALG232 może pracować w trybie 16 wejść napięciowych ze wspólnym przewodem powrotnym lub jako 8 wejść różnicowych. Każdy kanał może być indywidualnie konfigurowany do pracy w zakresie:

  • 0 – 10V (jest to domyślny zakres pracy)
  • -10 … +10 V

Tryb pracy, jak i skalowanie pomiaru realizowane są przez moduł indywidualnie dla każdego kanału. Dla każdego kanału można też niezależnie zdefiniować programowe filtrowanie i alarmy: HI, HI-HI, LO, LO-LO oraz od szybkości zmian sygnału pomiarowego. Diagnostyka i stan modułu mogą być raportowane za pomocą bitów diagnostycznych i statusowych, oraz jako komunikaty w tablicy błędów.

Moduł może być instalowany w dowolnym gnieździe kasety bazowej, które jest wyposażone w gniazdo magistrali szeregowej.

W przypadku instalowania modułu w kasecie podstawowej należy doprowadzić do niej za pomocą złącza TB1 izolowane napięcie 24VDC. W przypadku zainstalowania modułu w kasecie rozszerzającej, napięcie izolowane 24VDC jest zapewniane przez zasilacz zainstalowany w tej kasecie i nie trzeba wtedy doprowadzać tego napięcia z zewnątrz.

Parametry

IC694ALG233

Ilość kanałów
16
Zakresy pomiarowe
4 ÷ 20 mA
0 ÷ 20 mA
4 ÷ 20 mA + konfigurowany dla każdego kanału
Kalibracja
fabryczna
0,5 µA na 1 działkę dla zakresu 4 ÷ 20 mA
0,625 µA na 1 działkę dla zakresu 0 ÷ 20 mA
0,625 µA na 1 działkę dla zakresu 4 ÷ 20 mA +
Szybkość uaktualniania stanu wejść
5 ms (dla wszystkich 16 kanałów)
Rozdzielczość
0,5 µA dla zakresu 4 ÷ 20 mA
0,625 µA dla zakresu 0 ÷ 20 mA
0,5 µA dla zakresu 4 ÷ 20 mA +
Dokładność bezwzględna
±0.25% całego zakresu w temperaturze 25 °C
±0.5% całego zakresu w pełnym zakresie temperatur
Liniowość
Nie gorsza niż odpowiadająca czterem najmniej znaczącym bitom dla prądów 4 ÷ 20 mA (gdy kanał skonfigurowano do pracy w zakresie 4 ÷ 20 mA)
Nie gorsza niż odpowiadająca czterem najmniej znaczącym bitom dla prądów 100 µA÷ 20 mA (gdy kanał skonfigurowano do pracy w zakresie 0 ÷ 20 mA lub 4 ÷ 20 mA +)
Odporność napięciowa izolacji
Test ciągły: do wartości skutecznej 250 V pomiędzy obwodami wejść a obwodami logicznymi
Test chwilowy (1 minuta): do wartości skutecznej 1500 V pomiędzy obwoda-mi wejść a obwodami logicznymi
Różnica potencjałów pomiędzy sygnałami z różnych kanałów
0 V
Odporność na zakłócenia międzykanałowe
> 70 dB (dla składowych stałych oraz zmiennych o częstotliwości do 1 kHz)
Impedancja wejściowa
Co najmniej 500kΩ (w trybie ze wspólnym zaciskiem powrotnym)
Co najmniej 1MΩ (w trybie różnicowym)
Częstotliwość filtra dolnoprzepustowego
23 Hz w trybie ze wspólnym zaciskiem powrotnym
38 Hz w trybie ze wspólnym zaciskiem powrotnym
Zakres zewnętrznego napięcia zasilającego
20 ÷ 30 VDC
Falowanie zewnętrznego napięcia zasilającego
10%
Pobór prądu
120 mA przy 5 V z magistrali kasety
65 mA przy 24 V z izolowanej magistrali kasety
