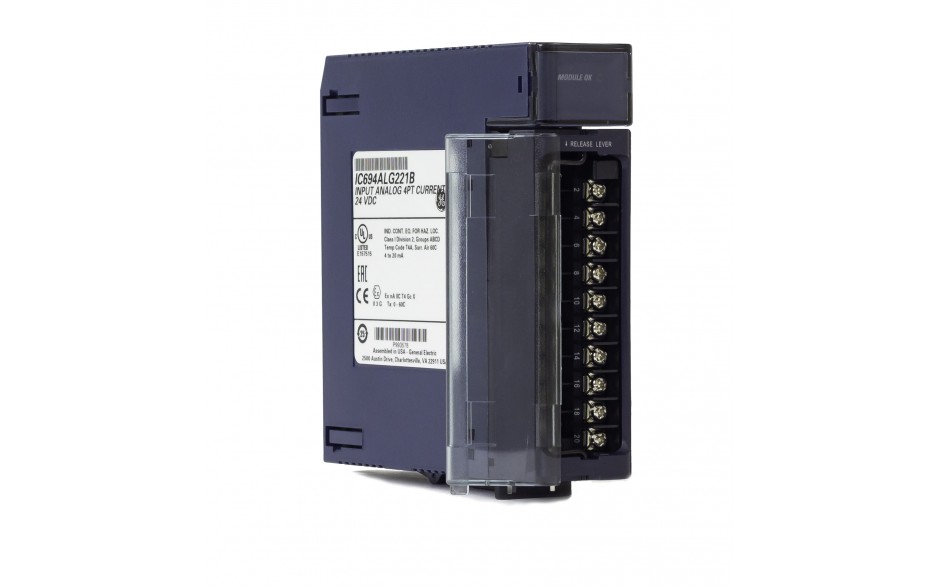

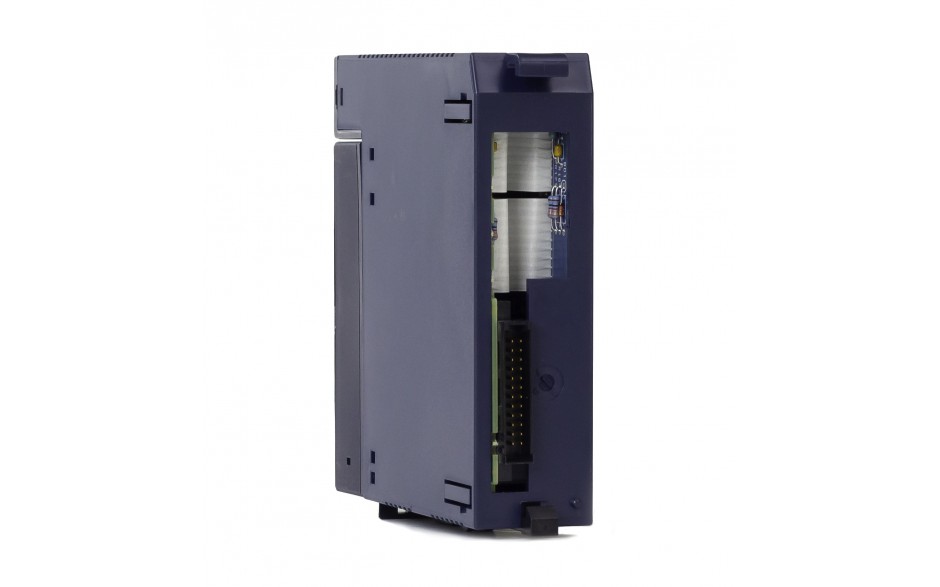

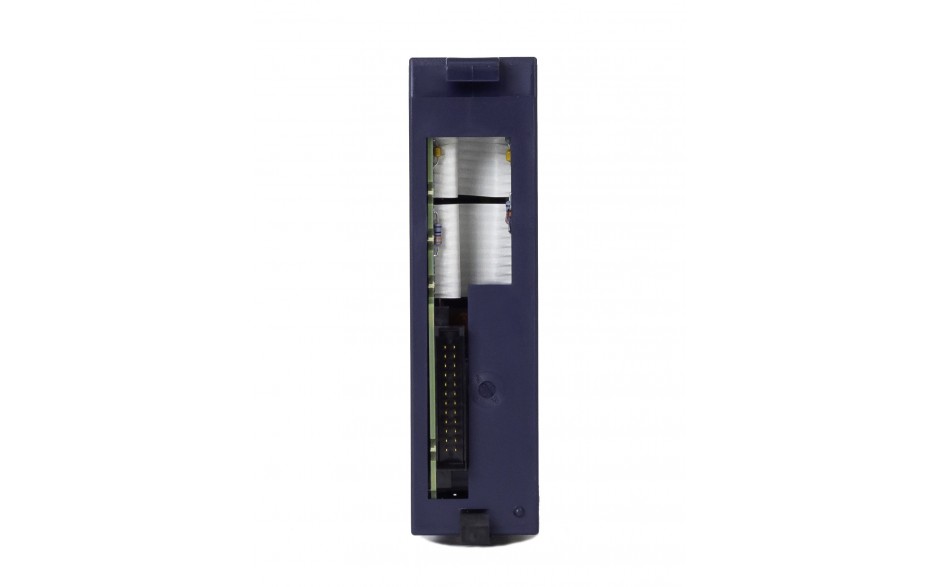

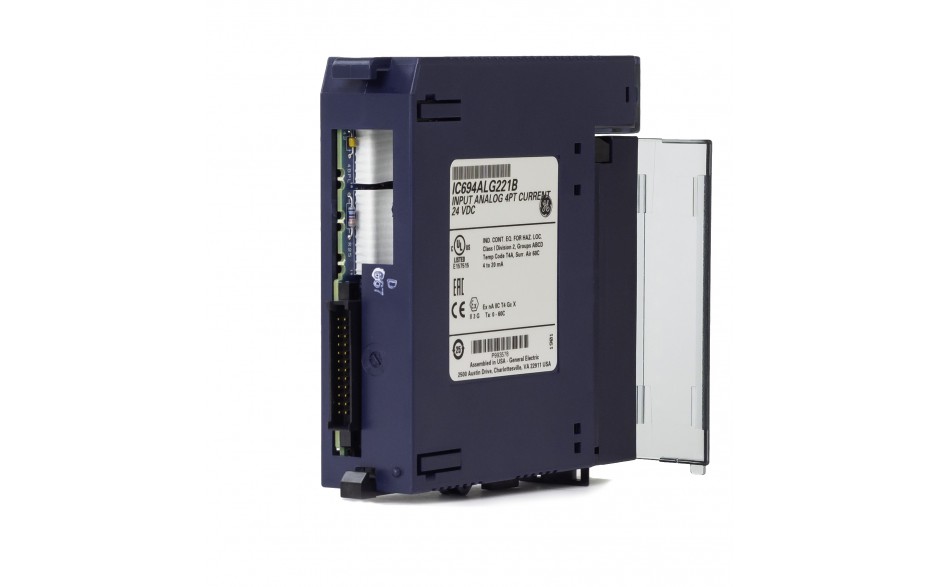

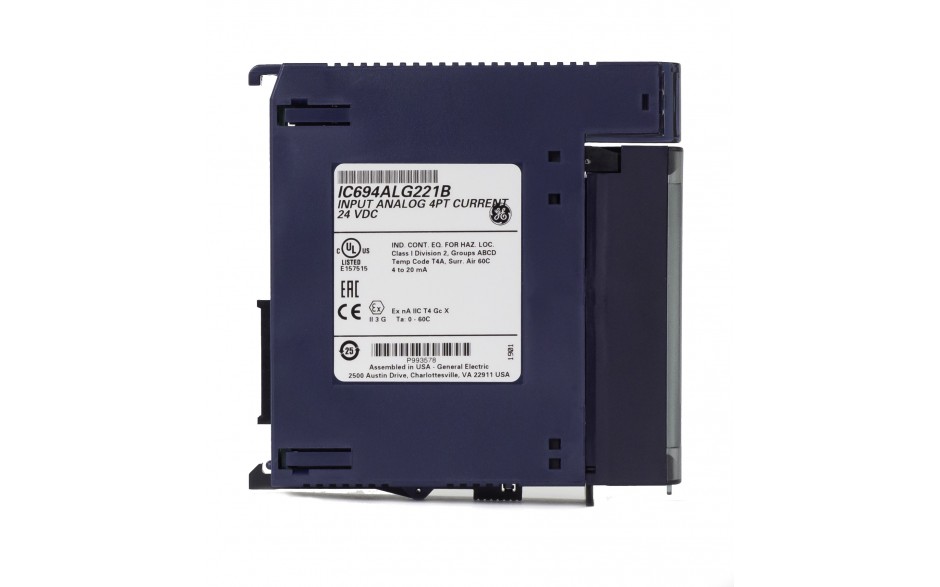

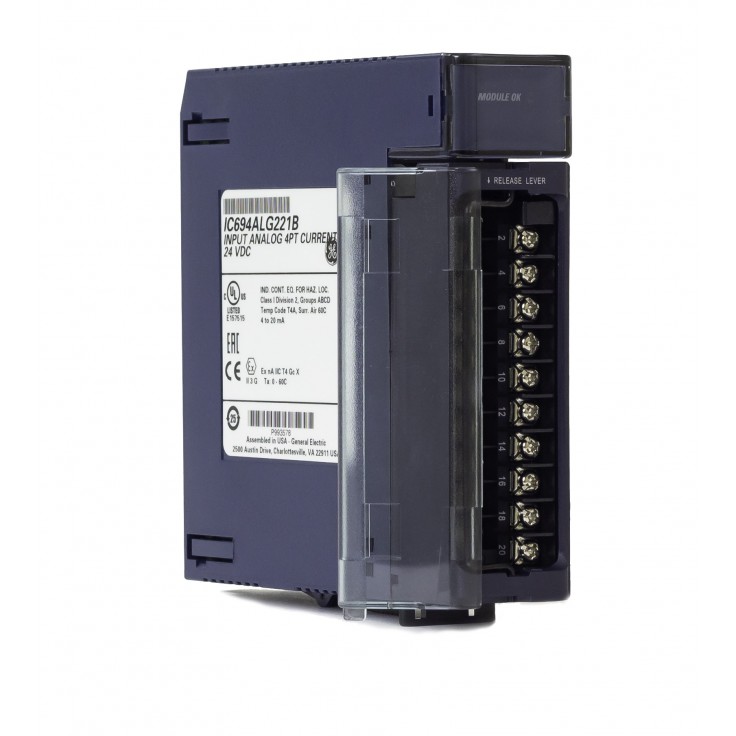

RX3i - 4 wejścia analogowe prądowe (0-20/4-20 mA; 12 bitów)

icon-sku Kod produktu: IC694ALG221

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
Wykorzystanie tego produktu wymaga indywidualnej konsultacji.
Wyślij prośbę o konfigurację »

Dostępny icon-available
Dostawa:   Przesyłka kurierska - 25 PLN netto
Od 5000 PLN lub odbiór osobisty - bezpłatnie
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną
ASTOR
Zobacz szczegóły wsparcia »
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Karty katalogowe

Podręczniki

Programy instalacyjne

Przykładowe aplikacje i demo

Schematy


Wybrane artykuły bazy wiedzy

Baza wiedzy

Moduł ALG221 posiada 4 kanały wejściowe, umożliwiające przetworzenie analogowego sygnału wejściowego na sygnał cyfrowy. Moduł posiada dwa zakresy robocze. Pierwszy 4 ÷ 20 mA, podzielony na 32000 działek, gdzie 4 mA odpowiadają zeru, a 20 mA – 32000 działkom. Drugi zakres 0 ÷ 20 mA, gdzie 0 mA odpowiada zeru, a 20 mA – 32000 działkom. Moduł posiada dwie zworki do przełączania zakresów, każda dla dwóch z czterech kanałów. Prędkość przetwarzania sygnału dla każdego z kanałów wynosi 0.5 ms, co umożliwia pracę modułu z okresem próbkowania 2 ms. Rozdzielczość przetworzonego sygnału wynosi 12 bitów (1/4096).

Jeżeli moduł ALG221 będzie zainstalowany w kasecie montażowej podstawowej (CHS012, CHS016), to musi być podłączone zewnętrzne źródło zasilania 24 VDC przez terminal TB1 z lewej strony kasety.

Głównym źródłem zasilania modułu jest izolowane źródło prądu stałego o napięciu 24 V, zapewniane przez zasilacz kontrolera RX3i. Moduł ten również pobiera prąd stały o napięciu 5 V z magistrali kasety kontrolera RX3i.

Aby uniknąć obciążenia pojemnościowego i zakłóceń wywoływanych przez moduł, wszystkie połączenia z urządzeniami wejściowymi powinny zostać dokonane za pomocą wysokiej jakości skręconego, ekranowanego kabla. Ekran kabla powinien zostać podłączony do zacisku COM lub GND.

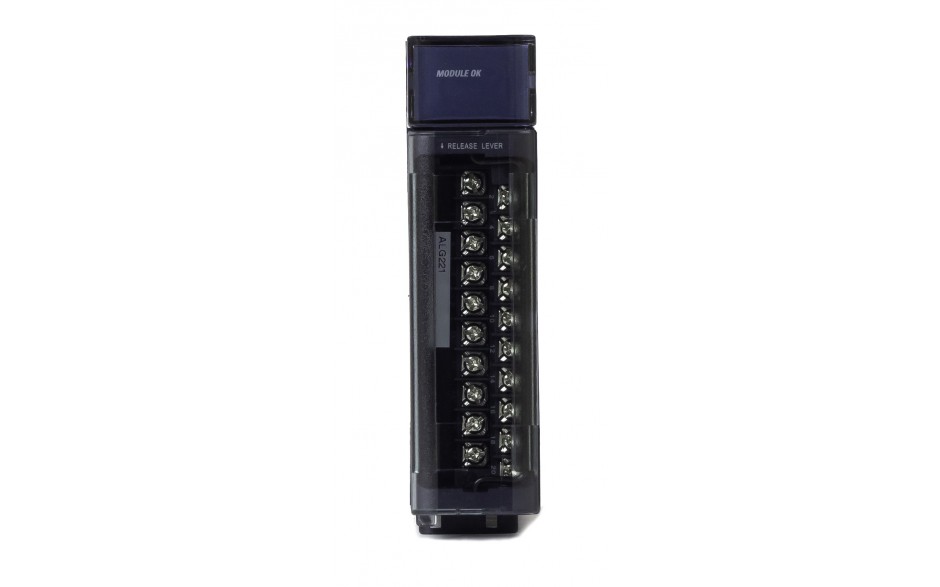

Moduł jest wyposażony w kontrolną diodę LED, zapaloną, gdy moduł pracuje.

Parametry

IC694ALG221

Ilość kanałów
4
Zakresy natężeń prądów wejściowych
4 ÷ 20 mA
0 ÷ 20 mA
Kalibracja
fabryczna (4 µA na 1 działkę)
Szybkość uaktualniania stanu wejść
2 ms (dla wszystkich 4 kanałów)
Rozdzielczość
4 µA dla zakresu 4 ÷ 20 mA
5 µA dla zakresu 0 ÷ 20 mA
Dokładność bezwzględna
0.1% pełnej skali + 0.1% odczytu
Liniowość
< 1 najmniej znaczący bit
Odporność napięciowa izolacji
do wartości skutecznej 1500 V pomiędzy obwodami wejść a obwodami logicznymi
Odporność na zakłócenia międzykanałowe
> 80 dB
Odporność na zakłócenia zewnętrzne
> 70 dB
Impedancja wejściowa
250 Ω w trybie prądowym
Częstotliwość graniczna filtra
375 Hz
Pobór prądu
25 mA przy 5 V z magistrali kasety
100 mA przy 24 V z izolowanej magistrali kasety
