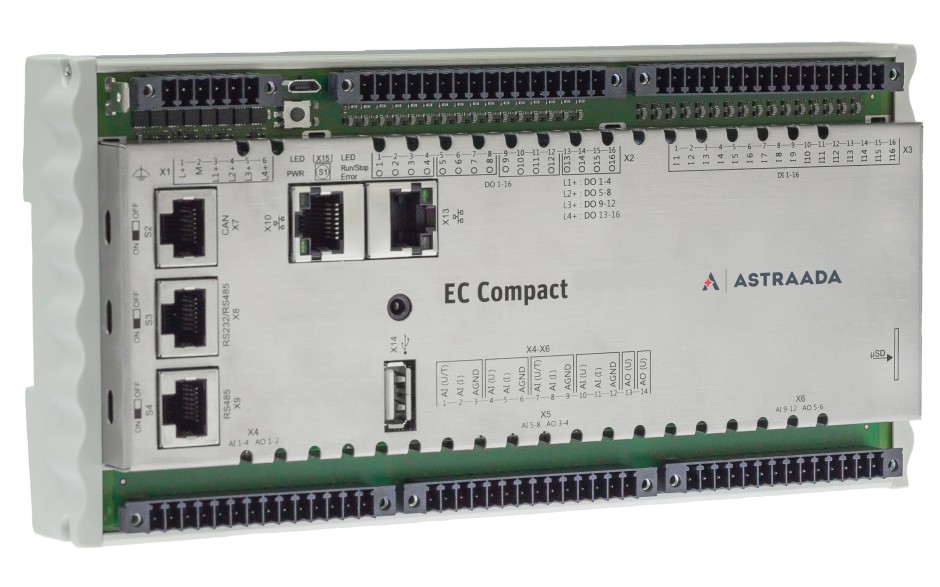

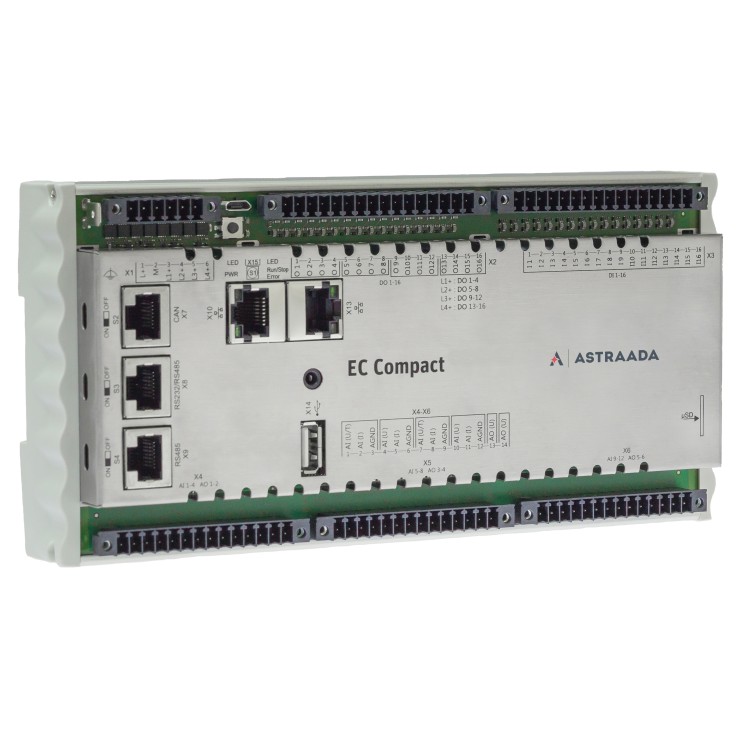

Astraada One Compact ECC2201 DUO - 16DI, 16DO, 12AI, 6AO; web server, MQTT, RS232/485, CAN, Ethernet, EtherCAT, Ethernet, Modbus TCP/RTU

icon-sku Kod produktu: S-01020103-2900

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
5 400,00 PLN 6 642,00 PLN
brutto, podatek VAT: 23%
Sterowniki Astraada One zainstalowano już 2760 razy w Polsce.

Gwarancja 30 miesięcy



Opis produktu

Astraada One Compact to seria kompaktowych sterowników PLC programowanych w środowisku Codesys V3, przeznaczonych do sterowania maszynami oraz małymi i średnimi aplikacjami automatyki przemysłowej i budynkowej.

 Najnowsza wersja (v3.5) oprogramowania CODESYS jest wspólnym dla wszystkich urządzeń Astraada One środowiskiem programistycznym. Integruje w sobie zarówno programowanie sterowników, tworzenie wizualizacji procesowych jak i sterowanie serwonapędami.

Jedna baza zmiennych nie wymaga ich duplikowania przy tworzeniu programu sterującego oraz wizualizacji, zapewniając przejrzystość architektury, spójność i wysoką szybkość działania. Oprogramowanie można bezpłatnie pobrać i przetestować na zaimplementowanym symulatorze.

Oprogramowanie Codesys wymaga zewnętrznych plików target do programowania sterowników. Pliki te nie są domyślnie dołączane do biblioteki oprogramowania. Sprawdź »

Główne parametry sterownika Astraada One Compact ECC2201 DUO

Specyfikacja

  • Dwurdzeniowy procesor Dualcore: 800 MHz ARM® CPU with Cortex™-A9
  • Komunikacja EtherCAT, CAN, CANOpen, Modbus TCP/IP, Modbus RTU – w standardzie
  • Komunikacja MQTT, Profinet, EthernetIP, OPC UA, BACnet, J1939, Powerlink – opcjonalnie - zapytaj o licencję
  • praca w temperaturze od 0 do; +55 ˚C

Wbudowana obsługa sygnałów:

  • 16 wejść dyskretnych
  • Możliwość aktywacji 2 szybkich liczników 500kHz
  • 16 wyjść dyskretnych (0,5 A)
  • 12 wejść analogowych – 6 x (-10...+10V, 0…20mA, PT100/PT1000 dwużyłowe) oraz 6x (-10...+10V, 0…20mA lub powrót trójżyłowy )
  • 6 wyjść analogowych (0-10V)

Możliwości komunikacyjne:

  • porty szeregowe: 1 x RS232/RS485 oraz 1 x RS485
  • 2 konfigurowalne karty Ethernet
  • obsługa WebServer, VNC
  • port USB oraz slot Micro SD
  • łatwa rozbudowa o układy rozszerzeń I/O

Wizualizacja na dowolnym urządzeniu za pośrednictwem przeglądarki internetowej

Sterowniki Astraada One w pełni wspierają funkcje sieciowe. Posiadają specjalny interfejs webowy, dzięki któremu możesz konfigurować ustawienia sterownika za pomocą przeglądarki i umożliwiają stworzenie wizualizacji web.

Po podłączeniu sterownika do sieci możesz uruchomić wizualizację na dowolnym urządzeniu z przeglądarką internetową: telefonie, komputerze, a nawet telewizorze z funkcją SMART. Obraz zostanie zeskalowany

Uzyskasz pełną elastyczność bez zastosowania dodatkowych urządzeń sieciowych, czy też dodatkowych plików z wizualizacją. Wystarczy zwykły przewód Ethernetowy, a sterownik skonfiguruje pozostałe parametry.





Komunikacja EtherCAT

EtherCAT to nowoczesny protokół komunikacyjny bazujący na tradycyjnej sieci Ethernet, aktualnie najbardziej niezawodne medium komunikacyjne w przemyśle. Sterowniki Astraada One w pełni obsługują ten protokół.



Pierwsze kroki ze sterownikiem Astraada One

Jesteś nowym użytkownikiem? Nie stosowałeś jeszcze sterowników Astraada One? Z naszym wsparciem rozpoczęcie pracy przy Astraada One jest bardzo proste. Możesz korzystać z rozbudowanej bazy informatorów technicznych, szkoleń, a także filmów instruktażowych. Możesz liczyć na wsparcie ze strony Działu Technicznego, który pomoże przy napisaniu i wdrożeniu aplikacji.

Parametry

 Model  ECC2201
   CPU, pamięć
 CPU Dualcore: 800 MHz ARM® CPU with Cortex™-A9
 Pamięć Flash 1GB Flash
 Pamięć RAM 1GB RAM
 Obszar pamięci z podtrzymaniem  100 kB (FRAM)
   Wymiary i waga
 Wymiary 210 x 106 x 48 mm
 Waga   750 g
   Warunki użytkowe
 Zakres temperatur pracy  0 ... +50 st. C
 Wilgotność   max 85%
   Transport i przechowywanie
 Zakres temperatur -20 ... +70 st. C
 Wilgotność max 85%
   Obsługa

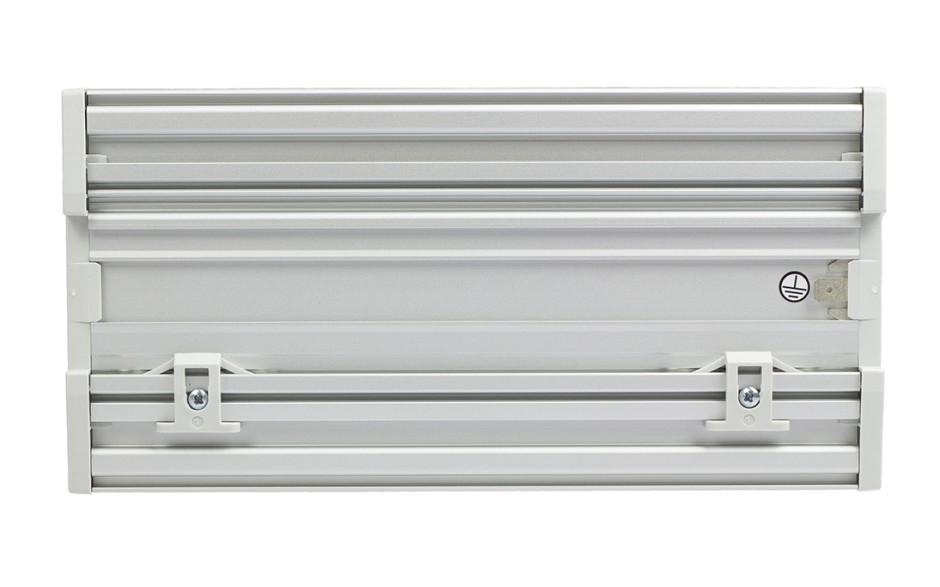

 Montaż  szyna DIN EN 607 15-2001, 35 x 7.5 mm
 Certyfikacja  EN 61010-2-201, EN 61131-2
 Środowisko programistyczne  CODESYS V3 (IEC 61131-3)
   Zabezpieczenia
 Klasa 3
 Stopień IP20
 Odporność na interferencje EN 61131-2, EN 61000-6-3, dla zastosowań przemysłowych i mieszkaniowych
   Zasilanie
 Napięcie  +24V DC
 Pobór prądu  0.3A max 3A
 Zabezpieczenie przed zmianą polaryzacji  Tak
   Interfejs Ethernet
 Liczba/typ 1x 10/100
 System połączenia RJ45
 Protokoły MQTT, TCP/IP, Modbus TCP, OPC UA, Profinet, EthernetIP, BACnet (opcjonalnie)
   Interfejs EtherCAT
 Liczba/typ 1x EtherCAT (EtherCAT master)
 System połączenia RJ45
   Interfejs USB
 Liczba/typ 1x host USB 2.0/USB plug port A
 Liczba cykli max 1000
   Interfejs CAN bus
 Liczba/typ 1x CAN / RJ45
 Protokoły CAN-Bus i/lub CANopen master
   Interfejs COM
 Liczba/typ 1x RS232/RS485, 1x RS485
 Protokoły Modbus RTU
   Dodatkowe funkcje
 Zegar czasu rzeczywistego Tak, buforowany (bezobsługowy)
 Slot kart microSD 1x microSD card (SD lub SDHC do 32 GB)
   I/O
 Wejścia cyfrowe  16x
 Szybkie liczniki  Możliwość programowej aktywacj 2x HSC 500kHz
 Wyjścia cyfrowe 4x4 (0.5A na wyjście); kazda grupa z własnym zasilaniem
 Wejścia analogowe max. 12x (w zależności od konfiguracji)
6x (-10...+10V, +/-20mA, PT100/PT1000 dwużyłowe)
6x (-10...+10V, +/-20mA lub powrót trójżyłowy )
 Wyjścia analogowe 6x napięciowe; 0-10V
   Bateria
 Typ  Panasonic VL2020 lub podobna
 Przechowywanie  1 rok bez napięcia
