Zestaw szkoleniowy Astraada One Compact - Sterownik ECC2200 + zasilacz 24 VDC + targety + e-szkolenie

icon-sku Kod produktu: ONE-START

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
Dodaj do porównania
2 720,00 PLN 3 345,60 PLN

5,500.00 PLN Oszczędzasz: 2780 PLN

brutto, podatek VAT: 23%
Sterowniki Astraada One zainstalowano już ponad 2760 razy w Polsce.




Opis produktu

Zestaw ograniczony do jednej sztuki na firmę.

Rozpocznij pracę ze sterownikiem Astraada One i środowiskiem Codesys!

Dzięki specjalnemu zestawowi startowemu otrzymasz wszystko, czego potrzebujesz do rozpoczęcia pracy ze sterownikiem Astraada One. W ramach zestawu zostaniesz zaopatrzony/a w sterownik PLC Astraada One Compact ECC2200, zasilacz, targety wymagane do programowania w środowisku Codesys, a także e-szkolenie z filmami instruktażowymi krok po kroku.

Astraada One Compact to seria kompaktowych sterowników PLC programowanych w środowisku Codesys V3, przeznaczonych do sterowania maszynami oraz małymi i średnimi aplikacjami automatyki przemysłowej i budynkowej.

Najnowsza wersja (v3.5) oprogramowania CODESYS jest wspólnym dla wszystkich urządzeń Astraada One środowiskiem programistycznym. Integruje w sobie zarówno programowanie sterowników, tworzenie wizualizacji procesowych jak i sterowanie serwonapędami.

Pobierz darmowe środowisko Codesys z naszej bazy danych - Pobierz.

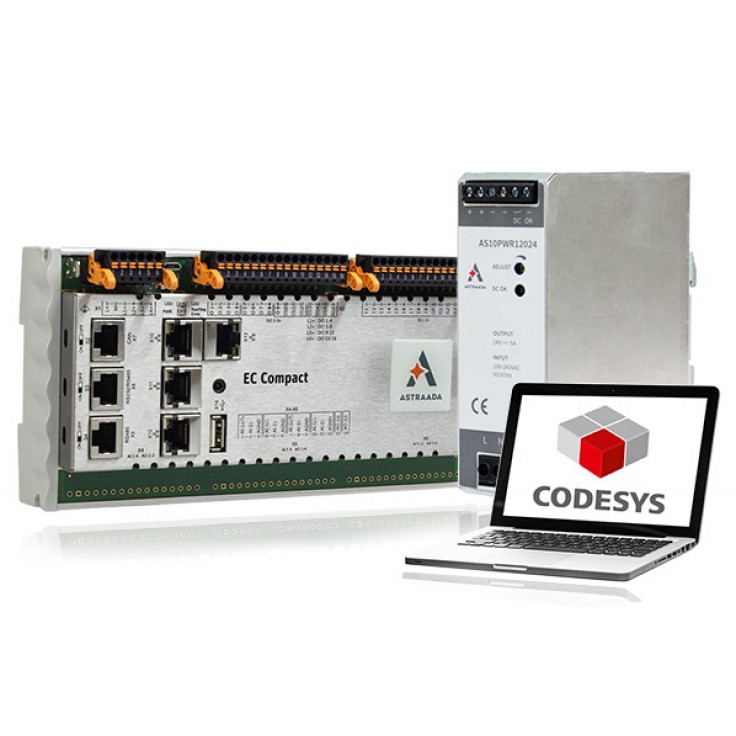

W skład zestawu wchodzi:

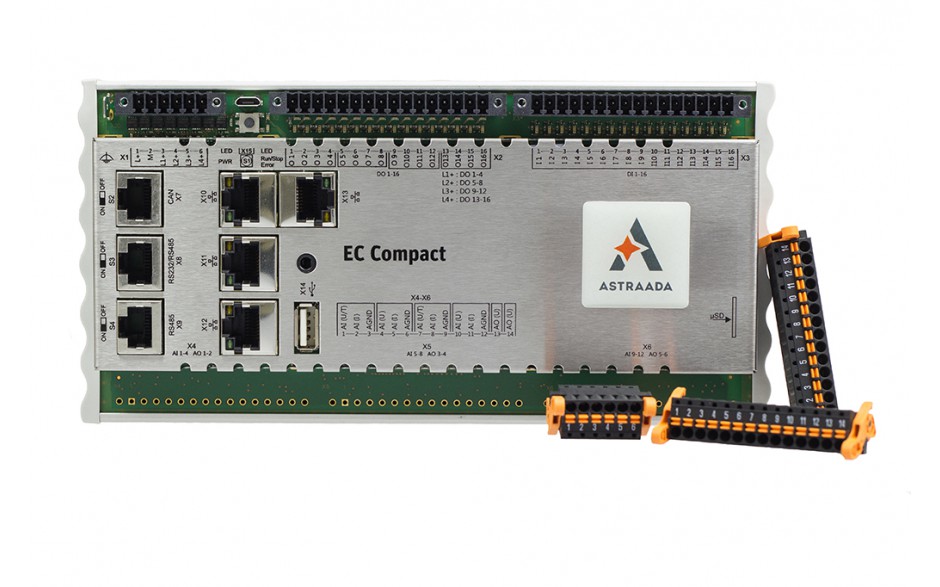

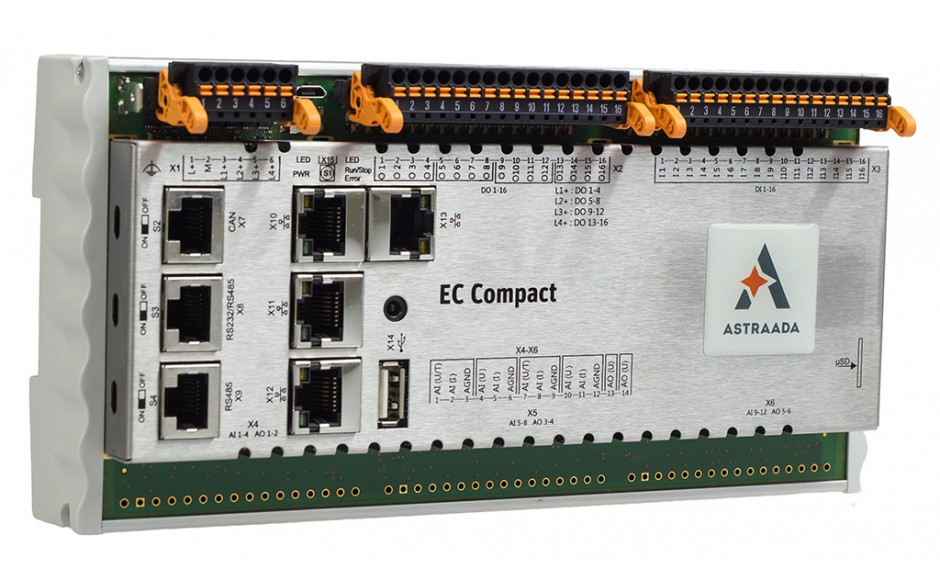

  • Sterownik Astraada One Compact ECC2200 - 16DI, 16DO, web server, RS232/485, CAN, Ethernet, EtherCAT, Ethernet, Modbus TCP/RTU, MQTT
  • Zasilacz 24 VDC - 120W, (100-240VAC/24VDC), 5A, montaż DIN, zabezpieczenia nadprądowe, przeciążeniowe i termiczne
  • Targety - wymagane do programowania w środowisku Codesys
  • e-Szkolenie - w postaci filmów instruktarzowych prezentujących programowanie w Codesys i wykorzystanie sterownika Astraada One od podstaw

Pierwsze kroki ze sterownikiem Astraada One

Jesteś nowym użytkownikiem? Nie stosowałeś jeszcze sterowników Astraada One? Z naszym wsparciem rozpoczęcie pracy przy Astraada One jest bardzo proste. Możesz korzystać z rozbudowanej bazy informatorów technicznych, szkoleń, a także filmów instruktażowych. Możesz liczyć na wsparcie ze strony Działu Technicznego, który pomoże przy napisaniu i wdrożeniu aplikacji.

A jeżeli wolisz czytać, niż oglądać - zapraszamy na nasz bezpłatny kurs programowania w Codesys, oparty o sterownik Astraada One -> Link do Kursu .

Wizualizacja na dowolnym urządzeniu za pośrednictwem przeglądarki internetowej

Sterowniki Astraada One w pełni wspierają funkcje sieciowe. Posiadają specjalny interfejs webowy, dzięki któremu możesz konfigurować ustawienia sterownika za pomocą przeglądarki i umożliwiają stworzenie wizualizacji web.

Po podłączeniu sterownika do sieci możesz uruchomić wizualizację na dowolnym urządzeniu z przeglądarką internetową: telefonie, komputerze, a nawet telewizorze z funkcją SMART. Obraz zostanie zeskalowany

Uzyskasz pełną elastyczność bez zastosowania dodatkowych urządzeń sieciowych, czy też dodatkowych plików z wizualizacją. Wystarczy zwykły przewód Ethernetowy, a sterownik skonfiguruje pozostałe parametry.





Komunikacja EtherCAT

EtherCAT to nowoczesny protokół komunikacyjny bazujący na tradycyjnej sieci Ethernet, aktualnie najbardziej niezawodne medium komunikacyjne w przemyśle. Sterowniki Astraada One w pełni obsługują ten protokół.



Parametry

 Model  ECC2200
   CPU, pamięć
 CPU Freescale i.MX6 CPU max. 800 MHz jeden rdzeń
 Pamięć Flash 256 MB/ 100MB na aplikacje
 Pamięć RAM 256 MB/ max. 128 MB na aplikacje
 Obszar pamięci z podtrzymaniem  100 kB (FRAM)
   Wymiary i waga
 Wymiary 210 x 106 x 48 mm
 Waga   750 g
   Warunki użytkowe
 Zakres temperatur pracy  0 ... +50 st. C
 Wilgotność   max 85%
   Transport i przechowywanie
 Zakres temperatur -20 ... +70 st. C
 Wilgotność max 85%
   Obsługa

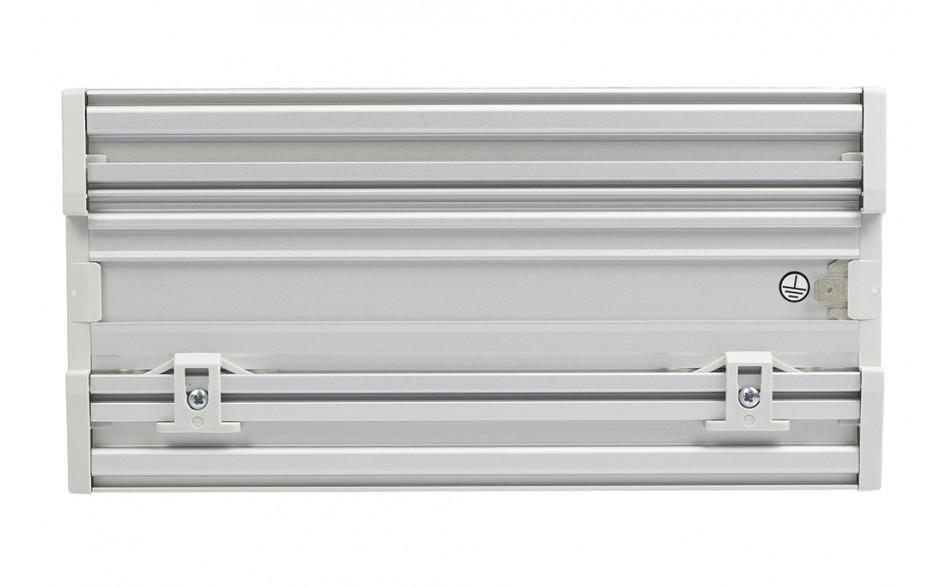

 Montaż  szyna DIN EN 607 15-2001, 35 x 7.5 mm
 Certyfikacja  EN 61010-2-201, EN 61131-2
 Środowisko programistyczne  CODESYS V3 (IEC 61131-3)
   Zabezpieczenia
 Klasa 3
 Stopień IP20
 Odporność na interferencje EN 61131-2, EN 61000-6-3, dla zastosowań przemysłowych i mieszkaniowych
   Zasilanie
 Napięcie  +24V DC
 Pobór prądu  0.3A max 3A
 Zabezpieczenie przed zmianą polaryzacji  Tak
   Interfejs Ethernet
 Liczba/typ 1x 10/100 lub 3x 10/100 przez switch
 System połączenia RJ45
 Protokoły MQTT, TCP/IP, Modbus TCP, OPC UA, Profinet, EthernetIP, BACnet (opcjonalnie)
   Interfejs EtherCAT
 Liczba/typ 1x EtherCAT (EtherCAT master)
 System połączenia RJ45
   Interfejs USB
 Liczba/typ 1x host USB 2.0/USB plug port A
 Liczba cykli max 1000
   Interfejs CAN bus
 Liczba/typ 1x CAN / RJ45
 Protokoły CAN-Bus i/lub CANopen master
   Interfejs COM
 Liczba/typ 1x RS232/RS485, 1x RS485
 Protokoły Modbus RTU
   Dodatkowe funkcje
 Zegar czasu rzeczywistego Tak, buforowany (bezobsługowy)
 Slot kart microSD 1x microSD card (SD lub SDHC do 32 GB)
   I/O
 Wejścia cyfrowe  16x
 Szybkie liczniki  Możliwość programowej aktywacj 2x HSC 500kHz
 Wyjścia cyfrowe 4x4 (0.5A na wyjście); kazda grupa z własnym zasilaniem
 Wejścia analogowe

 -

 Wyjścia analogowe  -
   Bateria
 Typ  Panasonic VL2020 lub podobna
 Przechowywanie  1 rok bez napięcia
AS10PWR12024
Napięcie wejściowe 85 ÷ 264 VAC
Moc nominalna 120 W
Napięcie wyjściowe 24 VDC
(22 ÷ 28 VDC)
Prąd wyjściowy 0 ÷ 5.0 A
Zabezpieczenie przeciążeniowe 105 ÷ 150%
Zabezpieczenie nadnapięciowe 120 ÷ 140%
Reset Automatyczne wznowienie
Standardy EMC EN55022 class B;
EN61000-3-2,3;
EN61000-6-2;
EN61000-6-2;
EN61000-4-2,3,4,5,6,8,11;
ENV50204
Wymiary (sz x w x gł) [mm] 40.0 x 123.6
x 117.6 mm
Waga 0.54 kg
Temperatura pracy -20 ÷ +70°C
Wilgotność (bez kondensacji) 5 ÷ 95%
Zobacz pełną dokumentację

Wybrane pliki techniczne

Artykuły i informatory

Certyfikaty

Pliki pozostałe

Podręczniki

Programy instalacyjne

Specyfikacja techniczno-funk.


Wybrane artykuły bazy wiedzy

Baza wiedzy

Poradniki

Potrzebujesz pomocy? Skontaktuj się z nami. Z przyjemnością odpowiemy na wszystkie Twoje pytania.

Masz pytania?

Obsługa sklepu
Jesteśmy dostępni w dni robocze 8:00-16:00.
12 424 00 80
sklep@astor.com.pl

Wyślij zapytanie ofertowe

Skontaktujemy się z Tobą w ciągu 24 godzin.

*wymagane

Imię i nazwisko:*

Adres e-mail:*

Numer telefonu:*

Wiadomość:*



Pełny opis produktu oraz dokumentacja techniczna dostępne są w katalogu ASTOR.

  Przeczytaj pełny opis dot. funkcjonalności, komunikacji, rozbudowy

  Zobacz referencje i proponowane szkolenia

Zobacz pełny opis serii

Pomyśl też o...

Akcesoria i e-szkolenia

Opinie o produkcie

Dziękujemy za dodanie recencji. Wkrótce pojawi się ona na stronie produktu.
Ogólna Średnia Ocena:
5/5
1 opinia
5
1
4
0
3
0
2
0
1
0

Opinie użytkowników

1 Produkt(y)

Marcin Honkisz
  • Cellhome
55/02/2022 25/02/202212:27
  • Ocena:
  • Łatwość użycia:
  • Możliwości:
  • Cena/jakość:
Polecasz ten produkt?
Zdecydowanie tak
Zwarta konstrukcja, rozbudowana komunikacja
Sterownik Astraada One pod wieloma względami jest ciekawą konstrukcją. Przede wszystkim jego zwarta budowa (bardziej kojarząca się z branżą mobilną niż rozwiązaniami przemysłowymi) pozwala na montaż w miejscach, w których inne sterowniki po prostu się nie zmieszczą. Na uwagę zasługują również wyprowadzenia wejść / wyjść, które zrealizowano na szybkozłączach. Osobiście odrobinę brakuje mi zróżnicowania kodowania wtyczek tak, aby niedoświadczony serwisant czy użytkownik zwyczajnie ich nie pomylił (choć to może przyzwyczajenie z branży automotive - w przemyśle takie rozwiązanie pewnie jest rzadziej stosowane). Podobnie rzecz ma się z interfejsami komunikacyjnymi - ich bogactwo i właściwie pełen komplet do wszelkich zastosowań nie pozostawiają wiele do życzenia. Ale znów - wyprowadzenie wszystkiego na jednym typie, czyli złączu RJ-45, może w konsekwencji prowadzić do przykrych pomyłek.

I właśnie jednym z powodów, dla których zainteresowałem się sterownikiem Astraada jest ta swego rodzaju interdyscyplinarność - z jednej strony jest zwykłym sterownikiem do zastosowań przemysłowych, ale z drugiej strony ma "zapędy" do branży mobilnej - jego wygląd i przede wszystkim posiadanie interfejsu CAN, mogą na to wskazywać.

Niezaprzeczalną zaletą sterownika Astraada jest możliwość programowania go w środowisku CoDeSys. Kto raz zaczął w tym środowisku programować, ten z dużym ociąganiem będzie wracał do innych, dedykowanych, środowisk. Skalowalność, łatwość "mieszania" fragmentów kodu w różnych językach programowania są tymi zaletami, o których można długo pisać. Być może niewielkim cieniem na ogólną opinię rzucać się mogą początkowe problemy po wprowadzeniu na rynek wersji 3 (mnogość aktualizacji, łatek, patchy itp.), jednak po tych pierwszych miesiącach problematycznego użytkowania można uznać, że środowisko jest już dopracowane i działa tak płynnie, jak poprzednia, nieśmiertelna wersja 2.3 :)

Krótkie testy sterownika pokazały, że interfejsy komunikacyjne współdziałają ze sobą bez problemu - szybka wymiana danych pomiędzy "er-esem" a CANem, czy kalkowanie ramek z CANa na ethernet nie są żadnym problemem dla tej konstrukcji. Wszystko działało stabilnie, sterownik nie łapał zadyszki nawet na najwyższych dostępnych prędkościach przesyłu, nie gubił danych. Można więc założyć, że tak duża ilość mediów transmisji została jednak umieszczona w sterowniku nie z przypadku :)

Podsumowując - gdyby tylko producent spróbował podnieść dwa parametry - IP oraz zakres temperatur pracy, sterownik na pewno znalazłby zastosowanie nie tylko w przemyśle, ale również w branży mobilnej. Można by wtedy powiedzieć, że Astraada jest sterownikiem kompletnym i uniwersalnym. Co właściwie już teraz jest prawdą, jeśli chodzi o jego dedykowane, stricte przemysłowe, zastosowanie.
  • Programowanie w Codesys
    Szybkozłączki na I/O
    Duże możliwości komunikacyjne
    Kompaktowa i wytrzymała budowa
  • Poziom IP i temperatura pracy mogłyby być trochę większe
    Porty szeregowe na RJ45 mogą powodować przykre niespodzianki
