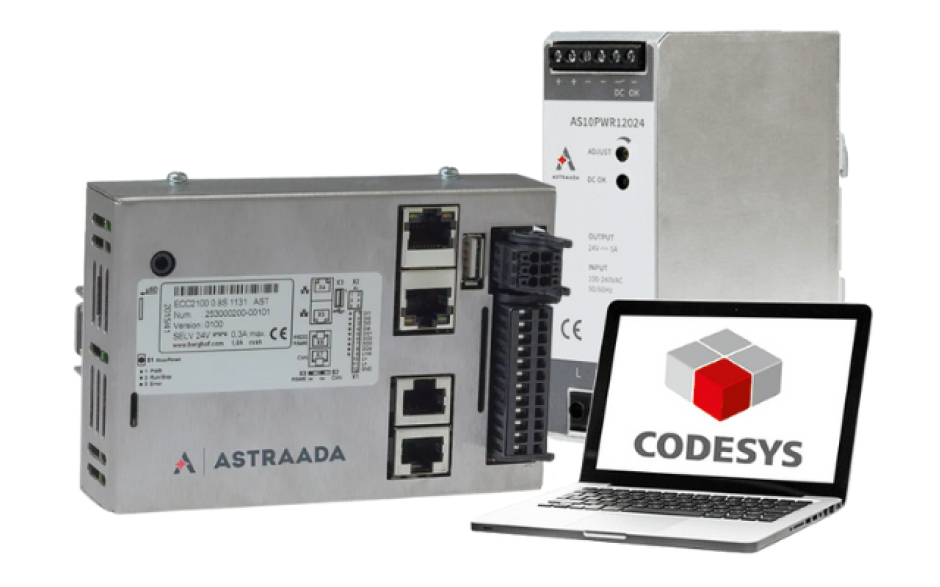

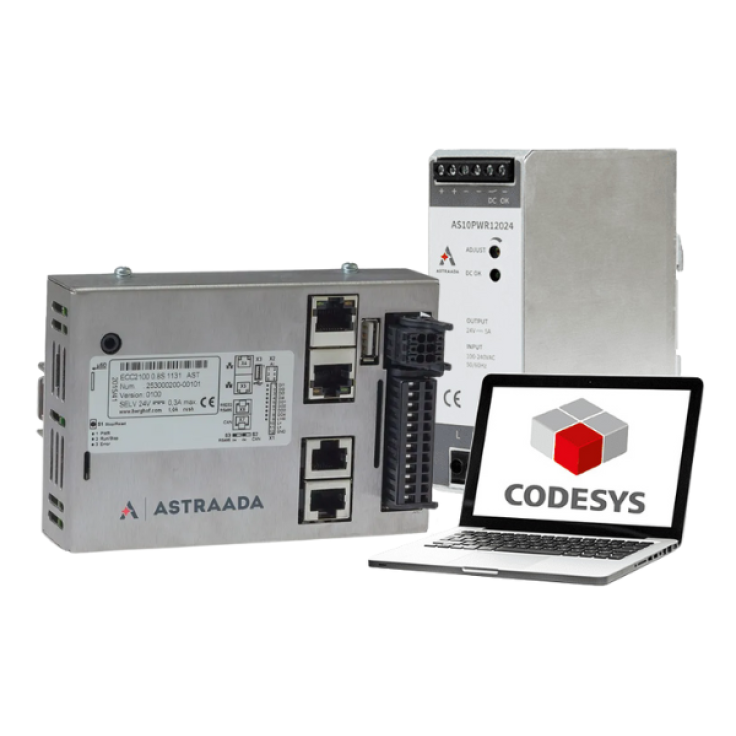

Dzięki specjalnemu zestawowi startowemu otrzymasz wszystko, czego potrzebujesz do rozpoczęcia pracy ze sterownikiem Astraada One. W ramach zestawu zostaniesz zaopatrzony/a w sterownik PLC Astraada One Compact S-01020102-0400 (ECC2100), zasilacz, targety wymagane do programowania w środowisku Codesys, a także e-szkolenie z filmami instruktażowymi krok po kroku.
Astraada One Compact to seria kompaktowych sterowników PLC programowanych w środowisku Codesys V3, przeznaczonych do sterowania maszynami oraz małymi i średnimi aplikacjami automatyki przemysłowej i budynkowej.
Najnowsza wersja (v3.5) oprogramowania CODESYS jest wspólnym dla wszystkich urządzeń Astraada One środowiskiem programistycznym. Integruje w sobie zarówno programowanie sterowników, tworzenie wizualizacji procesowych jak i sterowanie serwonapędami.
Jesteś nowym użytkownikiem? Nie stosowałeś jeszcze sterowników Astraada One? Z naszym wsparciem rozpoczęcie pracy przy Astraada One jest bardzo proste. Możesz korzystać z rozbudowanej bazy informatorów technicznych, szkoleń, a także filmów instruktażowych. Możesz liczyć na wsparcie ze strony Działu Technicznego, który pomoże przy napisaniu i wdrożeniu aplikacji.
A jeżeli wolisz czytać, niż oglądać - zapraszamy na nasz bezpłatny kurs programowania w Codesys, oparty o sterownik Astraada One -> Link do Kursu .
Sterowniki Astraada One w pełni wspierają funkcje sieciowe. Posiadają specjalny interfejs webowy, dzięki któremu możesz konfigurować ustawienia sterownika za pomocą przeglądarki i umożliwiają stworzenie wizualizacji web.

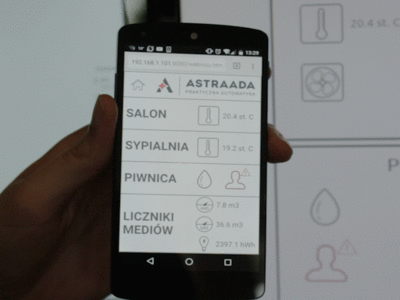

Po podłączeniu sterownika do sieci możesz uruchomić wizualizację na dowolnym urządzeniu z przeglądarką internetową: telefonie, komputerze, a nawet telewizorze z funkcją SMART. Obraz zostanie zeskalowany
Uzyskasz pełną elastyczność bez zastosowania dodatkowych urządzeń sieciowych, czy też dodatkowych plików z wizualizacją. Wystarczy zwykły przewód Ethernetowy, a sterownik skonfiguruje pozostałe parametry.
EtherCAT to nowoczesny protokół komunikacyjny bazujący na tradycyjnej sieci Ethernet, aktualnie najbardziej niezawodne medium komunikacyjne w przemyśle. Sterowniki Astraada One w pełni obsługują ten protokół.

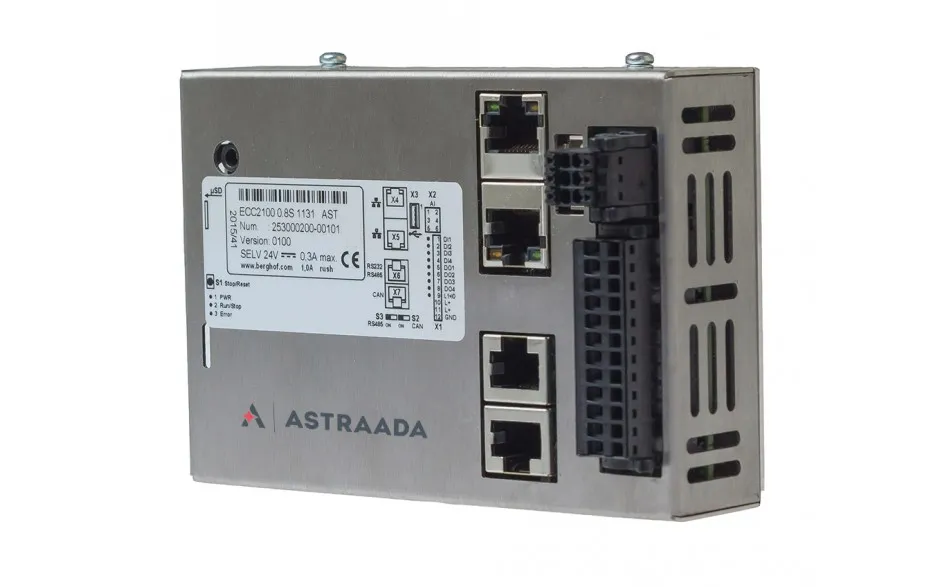

| Model | ECC2100 |
| CPU, pamięć | |
| CPU | 800 MHz ARM CPU |
| Pamięć Flash | 256 MB |
| Pamięć RAM | 256 MB |
| Obszar pamięci z podtrzymaniem | 100 kB (FRAM) |
| Wymiary i waga | |
| Wymiary | 95 x 128 x 46 mm |
| Waga | 550 g |
| Warunki użytkowe | |
| Zakres temperatur | 0 ... +50 stopni Celsjusza |
| Wilgotność | max 85% |
| Transport i przechowywanie | |
| Zakres temperatur pracy | -20 ... +70 st.C |
| Wilgotność | max. 85% |
| Obsługa | |
| Montaż | szyna DIN EN 607 15-2001, 35 x 7.5 mm |
| Certyfikacja | EN 61010-2-201, EN 61131-2 |
| Środowisko programistyczne | CODESYS V3 (IEC 61131-3) |
| Zabezpieczenia | |
| Klasa | 3 |
| Stopień | IP20, front IP54 |
| Odporność na interferencje | EN 61131-2, EN 61000-6-3, dla zastosowań przemysłowych i mieszkaniowych |
| Zasilanie | |
| Napięcie | +24V DC |
| Pobór prądu | 0.3A max 3A |
| Zabezpieczenie przed zmianą polaryzacji | Tak |
| Interfejs Ethernet | |
| Liczba/typ | 1x 10/100 |
| System połączenia | RJ45 |
| Protokoły | MQTT, TCP/IP, Modbus TCP, OPC UA, Profinet, EthernetIP, BACnet,(opcjonalnie) |
| Interfejs EtherCAT | |
| Liczba/typ | 1x EtherCAT (EtherCAT master) |
| System połączenia | RJ45 |
| Interfejs USB | |
| Liczba/typ | 1x host USB 2.0/USB plug port A |
| Liczba cykli | max 1000 |
| Interfejs CAN bus | |
| Liczba/typ | 1x CAN bus |
| Protokoły | CAN-Bus i/lub CANopen master |
| Interfejs COM | |
| Liczba/typ | 1x RS232/RS485 |
| Protokoły | Modbus RTU |
| Dodatkowe funkcje | |
| Zegar czasu rzeczywistego | Tak, z baterią podtrzymującą |
| Slot kart microSD | 1x microSD card |
| I/O | |
| Wejścia cyfrowe | 4x |
| Szybkie liczniki | Nie |
| Wyjścia cyfrowe | 4x (0.5A) |
| Wejścia analogowe |
2x (-10...+10V, PT100/PT1000 dwużyłowe) |
| Wyjścia analogowe | - |
| Bateria | |
| Typ | Panasonic VL2020 lub podobna |
| Przechowywanie | 1 rok bez napięcia |

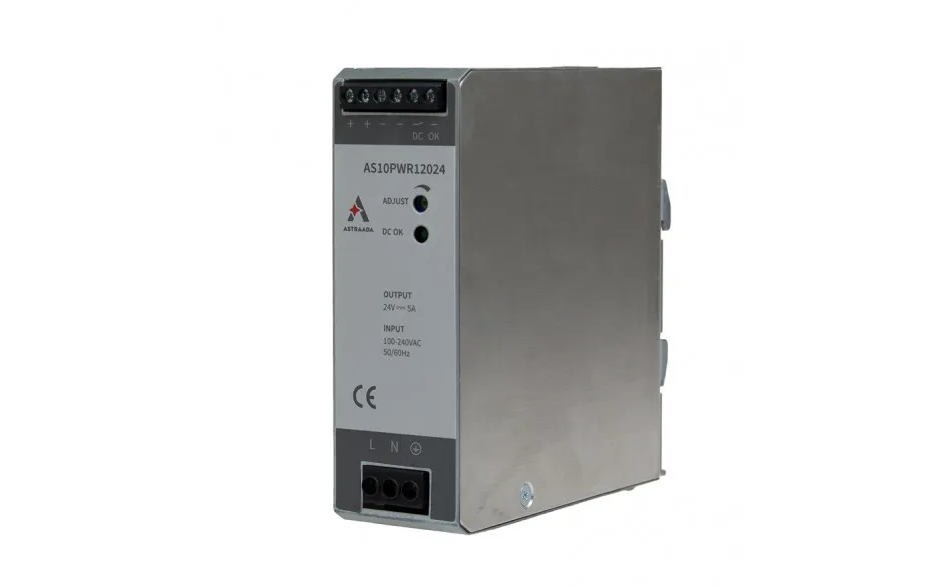

| AS10PWR12024 | |
|---|---|
| Napięcie wejściowe | 85 ÷ 264 VAC |
| Moc nominalna | 120 W |
| Napięcie wyjściowe | 24 VDC (22 ÷ 28 VDC) |
| Prąd wyjściowy | 0 ÷ 5.0 A |
| Zabezpieczenie przeciążeniowe | 105 ÷ 150% |
| Zabezpieczenie nadnapięciowe | 120 ÷ 140% |
| Reset | Automatyczne wznowienie |
| Standardy EMC | EN55022 class B;
EN61000-3-2,3; EN61000-6-2; EN61000-6-2; EN61000-4-2,3,4,5,6,8,11; ENV50204 |
| Wymiary (sz x w x gł) [mm] | 40.0 x 123.6 x 117.6 mm |
| Waga | 0.54 kg |
| Temperatura pracy | -20 ÷ +70°C |
| Wilgotność (bez kondensacji) | 5 ÷ 95% |
