Zestaw startowy do sterowania serwonapędem Astraada SRV w protokole EtherCAT (sterownik PLC + układ serwonapędowy)

icon-sku Kod produktu: ONE-SRV

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
4 080,00 PLN 5 018,40 PLN

6,135.00 PLN Oszczędzasz: 2055 PLN
Najniższa cena od 30 dni: 4 080,00 PLN

brutto, podatek VAT: 23%

* wymagane pola


Możesz zwrócić produkt do 14 dni.



Opis produktu

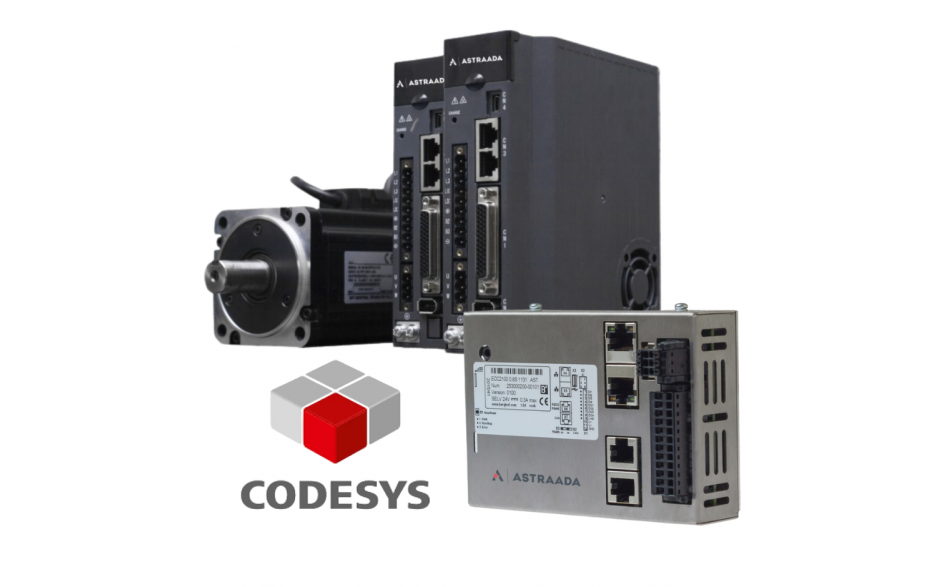

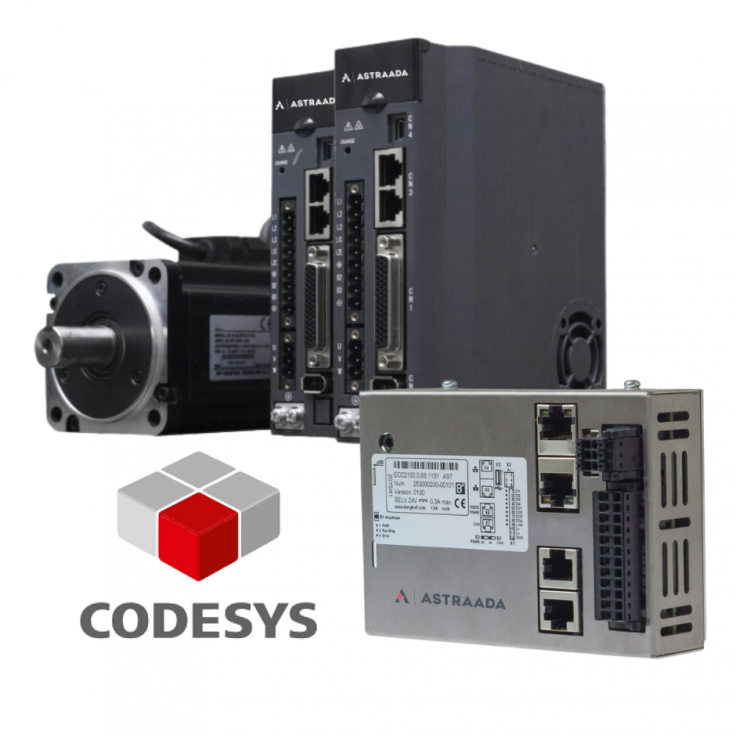

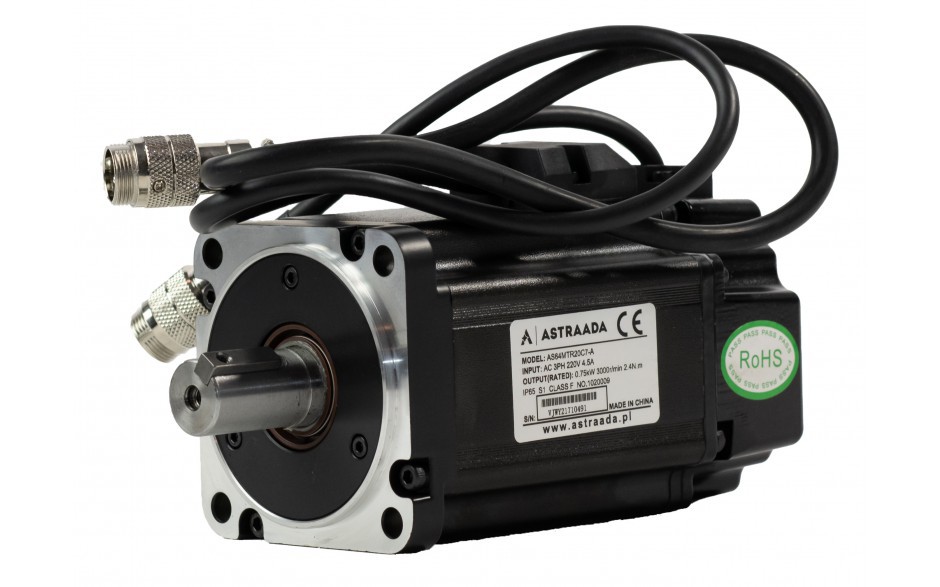

Zestaw zawiera komplet urządzeń i aplikacji niezbędnych do zaprogramowania ruchu serwonapędu Astraada SRV. W jego skład wchodzi: sterownik PLC Astraada One, a także kompletny układ serwonapędowy - silnik, wzmacniacz i kable 5m. Zintegrowane środowisko Codesys pozwala na przygotowanie aplikacji sterującej, wizualizacji oraz trajektorii ruchu serwonapędów w jednym miejscu i w oparciu o wspólną bazę zmiennych. Sterownik PLC Astraada One ECC2100 umożliwia wyświetlanie wizualizacji HMI poprzez dowolną przeglądarkę wspierającą HTML5, także do obsługi wystarczy dowolne urządzenie mobilne jak laptop czy smartfon. Kliknij i sprawdź jakie możliwości posiada zestaw Astraada One + SRV.

Skonfiguruj zestaw wedle własnych potrzeb!

Podstawą zestawu jest najmniejszy sterownik z rodziny Astraada One - ECC2100. Posiada on wszystkie niezbędne elementy potrzebne do zbudowania pierwszego systemu napędowego - wyświetlanie wizualizacji w web serwerze, 4DI, 4DO, 4AI, a także protokół komunikacyjny EtherCAT. Część napędową zestawu, możesz skonfigurować do własnych potrzeb, w zależności jaką moc aktualnie potrzebujesz! Przed dodaniem do koszyka wybierz moc spośród dostępnych opcji powyżej.

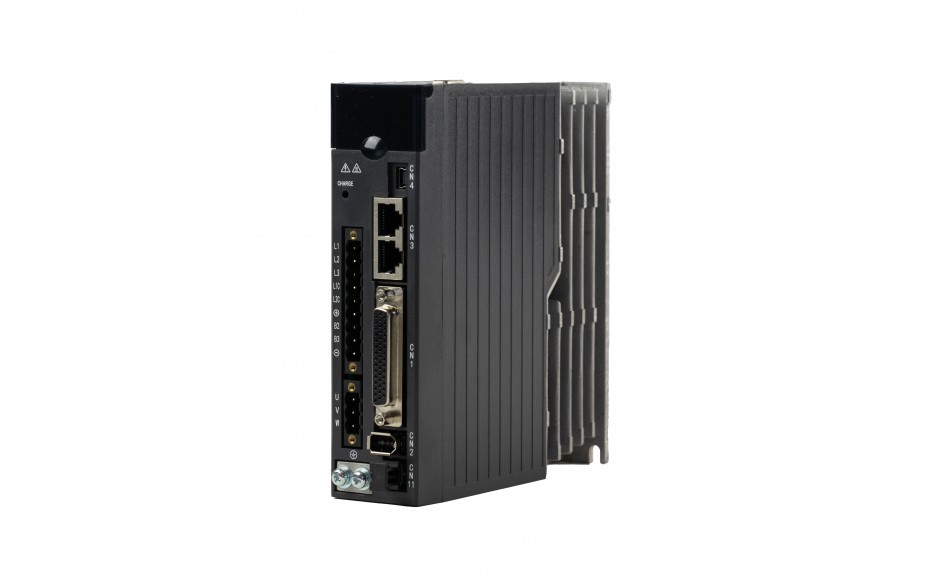

Nowa seria serwonapędów Astraada SRV-64

SRV-64 to nowa seria serwonapędów marki Astraada. Nowe napędy stanowią wyraźny krok na przód w rozwoju serii. Najważniejszymi wyróżnikami Astraada SRV-64 względem poprzedniej serii są:

Zwiększona dokładność

Steruj ze zwiększoną dokładnością. Nowy, 23-bitowy bitowy enkoder umożliwia uzyskanie pozycjonowania na poziomie 0,15 sekundy kątowej.

Szybszy czas reakcji

Uzyskaj minimalną inercję układu sterowania. SRV-64 odpowiadają na komendy sterujące z częstotliwością 3kHz.

45% mniejszy rozmiar

Zaoszczędź miejsce w szafie sterowniczej. Nowa seria serwonapędów jest o ok. 45% mniejsza od poprzedniej serii SRV-63.

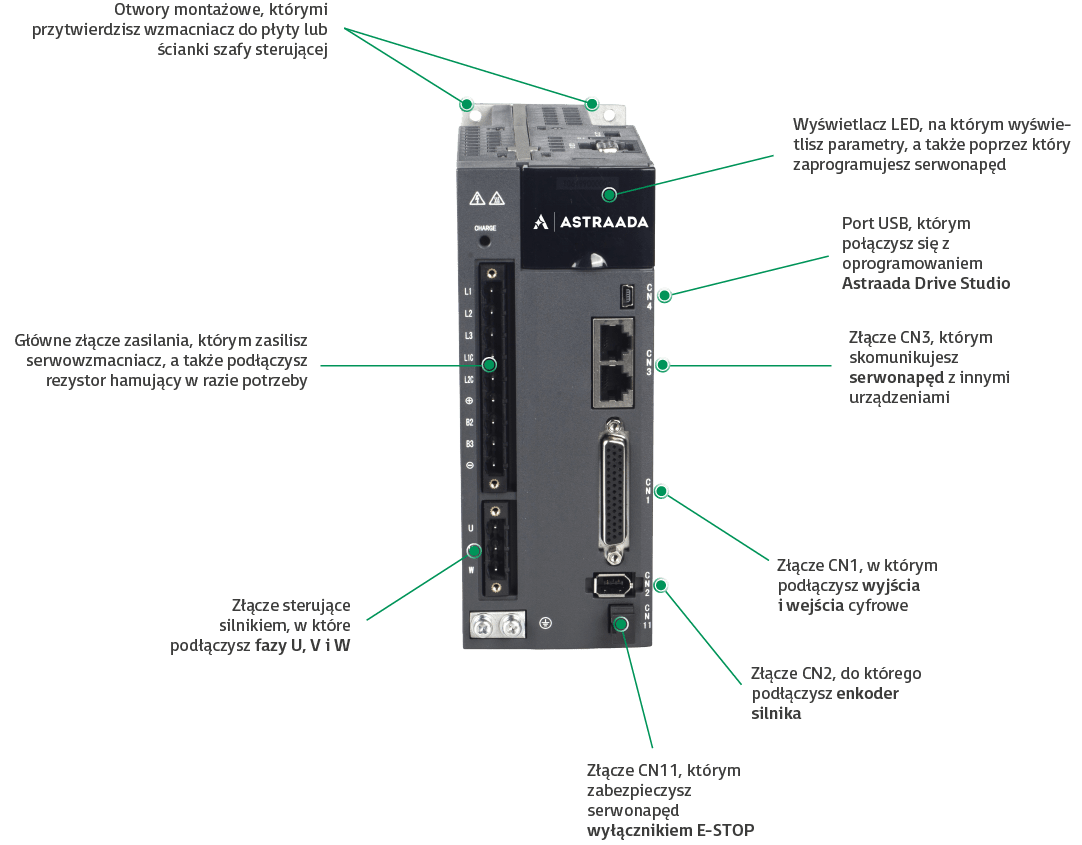

Budowa serwowzmacniacza

Serwowzmacniacz

Wizualizacja na dowolnym urządzeniu za pośrednictwem przeglądarki internetowej

Sterowniki Astraada One w pełni wspierają funkcje sieciowe. Posiadają specjalny interfejs webowy, dzięki któremu możesz konfigurować ustawienia sterownika za pomocą przeglądarki i umożliwiają stworzenie wizualizacji web.

Po podłączeniu sterownika do sieci możesz uruchomić wizualizację na dowolnym urządzeniu z przeglądarką internetową: telefonie, komputerze, a nawet telewizorze z funkcją SMART. Obraz zostanie zeskalowany

Uzyskasz pełną elastyczność bez zastosowania dodatkowych urządzeń sieciowych, czy też dodatkowych plików z wizualizacją. Wystarczy zwykły przewód Ethernetowy, a sterownik skonfiguruje pozostałe parametry.





Komunikacja EtherCAT

EtherCAT to nowoczesny protokół komunikacyjny bazujący na tradycyjnej sieci Ethernet, aktualnie najbardziej niezawodne medium komunikacyjne w przemyśle. Sterowniki Astraada One w pełni obsługują ten protokół.



Parametry

Model  ECC2100
CPU, pamięć
 CPU 800 MHz ARM CPU
 Pamięć Flash 256 MB
 Pamięć RAM 256 MB
 Obszar pamięci z podtrzymaniem 100 kB (FRAM)
Wymiary i waga
 Wymiary 95 x 128 x 46 mm
 Waga  550 g
Warunki użytkowe
 Zakres temperatur  0 ... +50 stopni Celsjusza
 Wilgotność   max 85%
 Transport i przechowywanie
 Zakres temperatur pracy -20 ... +70 st.C
 Wilgotność max. 85%
Obsługa
 Montaż szyna DIN EN 607 15-2001, 35 x 7.5 mm
 Certyfikacja EN 61010-2-201, EN 61131-2
 Środowisko programistyczne CODESYS V3 (IEC 61131-3)
Zabezpieczenia
 Klasa 3
 Stopień IP20, front IP54
 Odporność na interferencje EN 61131-2, EN 61000-6-3, dla zastosowań przemysłowych i mieszkaniowych
Zasilanie
 Napięcie  +24V DC
 Pobór prądu  0.3A max 3A
 Zabezpieczenie przed zmianą polaryzacji  Tak
Interfejs Ethernet
 Liczba/typ 1x 10/100
 System połączenia RJ45
 Protokoły MQTT, TCP/IP, Modbus TCP, OPC UA, Profinet, EthernetIP, BACnet,(opcjonalnie)
Interfejs EtherCAT
Liczba/typ 1x EtherCAT (EtherCAT master)
System połączenia RJ45
Interfejs USB
Liczba/typ 1x host USB 2.0/USB plug port A
Liczba cykli max 1000
Interfejs CAN bus
Liczba/typ 1x CAN bus
Protokoły CAN-Bus i/lub CANopen master
Interfejs COM
Liczba/typ 1x RS232/RS485
Protokoły Modbus RTU
Dodatkowe funkcje
Zegar czasu rzeczywistego Tak, z baterią podtrzymującą
Slot kart microSD 1x microSD card
I/O
Wejścia cyfrowe  4x
Szybkie liczniki Nie
Wyjścia cyfrowe  4x (0.5A)
Wejścia analogowe

2x (-10...+10V, PT100/PT1000 dwużyłowe)
2x (-10...+10V, lub powrót trójżyłowy )

Wyjścia analogowe  -
Bateria
Typ  Panasonic VL2020 lub podobna
Przechowywanie  1 rok bez napięcia

Parametry

AS64SRV20C2-E

Znamionowe napięcie zasilania
230V AC
Moc znamionowa
0.2 kW
Prąd znamionowy
1.8 A
Rodzaj zasilania
1 faza
Chłodzenie
Wymuszone wbudowanym wentylatorem
Hamowanie dynamiczne
TAK
Wbudowany rezystor hamujący
NIE
Protokół komunikacyjny
EtherCAT
Rodzaj sterowania
EtherCAT
Wejścia analogowe
1
Wejścia cyfrowe
8
Wyjścia cyfrowe
6
Wyjścia analogowe
1
Wymiary
160mm x 42mm x 141mm
Temperatura pracy
od -20°C do +40°C
Środowisko pracy
Wewnątrz budynku, ale nie w miejscu bezpośredniego nasłonecznienia, w miejscu nie narażonym na gazy lub ciecze powodujące korozję, z daleka od mgły olejowej, łatwopalnego gazu, pyłów, itp.

Parametry

AS64SRV20C4-E

Znamionowe napięcie zasilania
230V AC
Moc znamionowa
0.4 kW
Prąd znamionowy
2.8 A
Rodzaj zasilania
1 faza
Chłodzenie
Wymuszone wbudowanym wentylatorem
Hamowanie dynamiczne
TAK
Wbudowany rezystor hamujący
NIE
Protokół komunikacyjny
EtherCAT
Rodzaj sterowania
EtherCAT
Wejścia analogowe
1
Wejścia cyfrowe
8
Wyjścia cyfrowe
6
Wyjścia analogowe
1
Wymiary
160mm x 42mm x 141mm
Temperatura pracy
od -20°C do +40°C
Środowisko pracy
Wewnątrz budynku, ale nie w miejscu bezpośredniego nasłonecznienia, w miejscu nie narażonym na gazy lub ciecze powodujące korozję, z daleka od mgły olejowej, łatwopalnego gazu, pyłów, itp.

Parametry

AS64SRV20C7-E

Znamionowe napięcie zasilania
230V AC
Moc znamionowa
0.75 kW
Prąd znamionowy
5.2 A
Rodzaj zasilania
1 faza
Chłodzenie
Wymuszone wbudowanym wentylatorem
Hamowanie dynamiczne
TAK
Wbudowany rezystor hamujący
45Ω 60W
Protokół komunikacyjny
EtherCAT
Rodzaj sterowania
EtherCAT
Wejścia analogowe
1
Wejścia cyfrowe
8
Wyjścia cyfrowe
6
Wyjścia analogowe
1
Wymiary
160mm x 50mm x 141mm
Temperatura pracy
od -20°C do +40°C
Środowisko pracy
Wewnątrz budynku, ale nie w miejscu bezpośredniego nasłonecznienia, w miejscu nie narażonym na gazy lub ciecze powodujące korozję, z daleka od mgły olejowej, łatwopalnego gazu, pyłów, itp.

Parametry

AS64SRV21C0-E

Znamionowe napięcie zasilania
230V AC
Moc znamionowa
1 kW
Prąd znamionowy
6 A
Rodzaj zasilania
1 faza
Chłodzenie
Wymuszone wbudowanym wentylatorem
Hamowanie dynamiczne
TAK
Wbudowany rezystor hamujący
45Ω 60W
Protokół komunikacyjny
EtherCAT
Rodzaj sterowania
EtherCAT
Wejścia analogowe
1
Wejścia cyfrowe
8
Wyjścia cyfrowe
6
Wyjścia analogowe
1
Wymiary
160mm x 50mm x 141mm
Temperatura pracy
od -20°C do +40°C
Środowisko pracy
Wewnątrz budynku, ale nie w miejscu bezpośredniego nasłonecznienia, w miejscu nie narażonym na gazy lub ciecze powodujące korozję, z daleka od mgły olejowej, łatwopalnego gazu, pyłów, itp.

Parametry

AS64SRV21C5-E

Znamionowe napięcie zasilania
3x230V AC
Moc znamionowa
1.5 kW
Prąd znamionowy
7.6 A
Rodzaj zasilania
1 faza
Chłodzenie
Wymuszone wbudowanym wentylatorem
Hamowanie dynamiczne
TAK
Wbudowany rezystor hamujący
30Ω 60W
Protokół komunikacyjny
EtherCAT
Rodzaj sterowania
EtherCAT
Wejścia analogowe
1
Wejścia cyfrowe
8
Wyjścia cyfrowe
6
Wyjścia analogowe
1
Wymiary
170mm x 67mm x 180mm
Temperatura pracy
od -20°C do +40°C
Środowisko pracy
Wewnątrz budynku, ale nie w miejscu bezpośredniego nasłonecznienia, w miejscu nie narażonym na gazy lub ciecze powodujące korozję, z daleka od mgły olejowej, łatwopalnego gazu, pyłów, itp.

Parametry

AS64SRV22C0-E

Znamionowe napięcie zasilania
3x230V AC
Moc znamionowa
2 kW
Prąd znamionowy
10 A
Rodzaj zasilania
1 faza
Chłodzenie
Wymuszone wbudowanym wentylatorem
Hamowanie dynamiczne
TAK
Wbudowany rezystor hamujący
30Ω 60W
Protokół komunikacyjny
EtherCAT
Rodzaj sterowania
EtherCAT
Wejścia analogowe
1
Wejścia cyfrowe
8
Wyjścia cyfrowe
6
Wyjścia analogowe
1
Wymiary
170mm x 67mm x 180mm
Temperatura pracy
od -20°C do +40°C
Środowisko pracy
Wewnątrz budynku, ale nie w miejscu bezpośredniego nasłonecznienia, w miejscu nie narażonym na gazy lub ciecze powodujące korozję, z daleka od mgły olejowej, łatwopalnego gazu, pyłów, itp.
