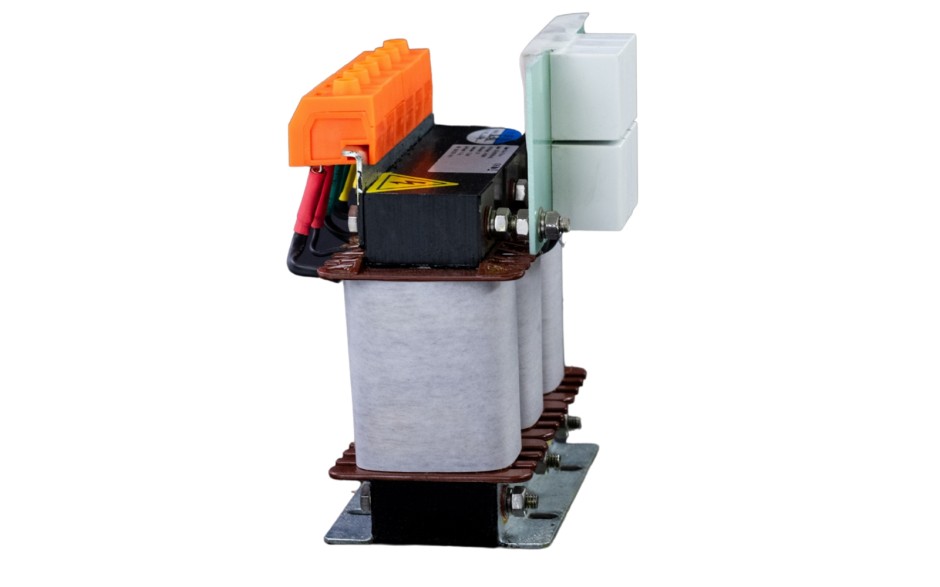

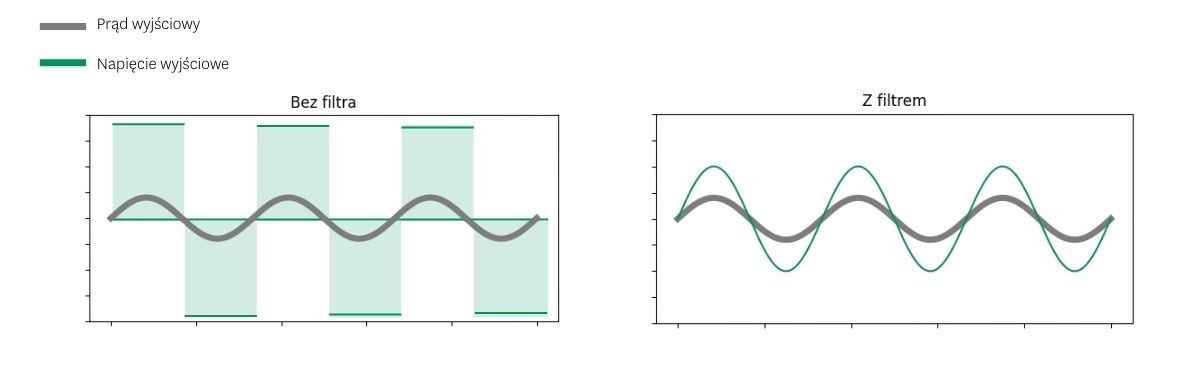

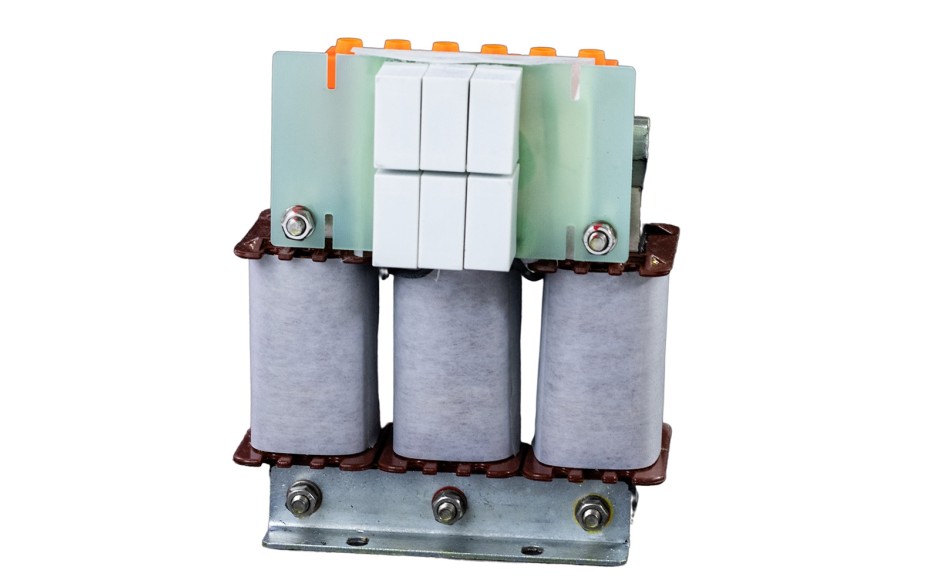

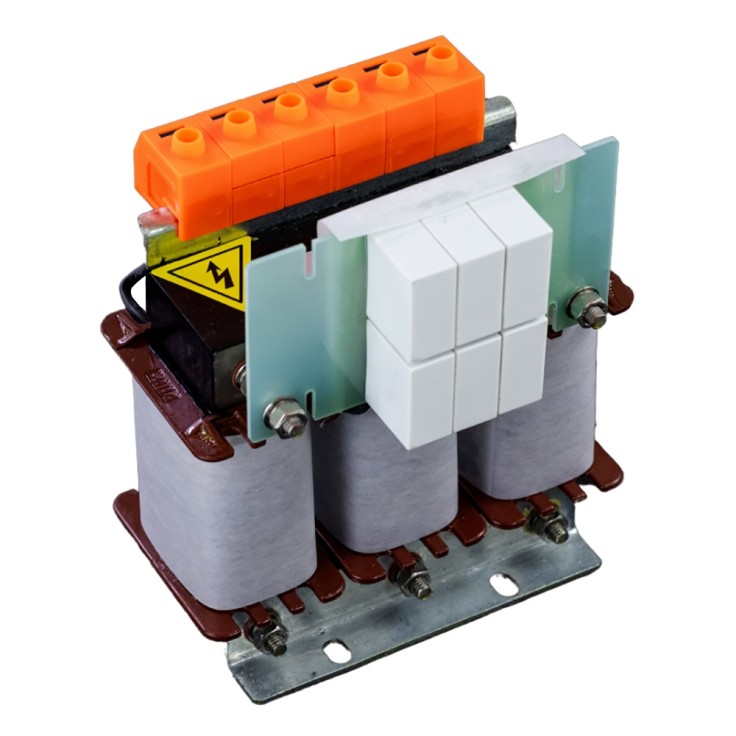

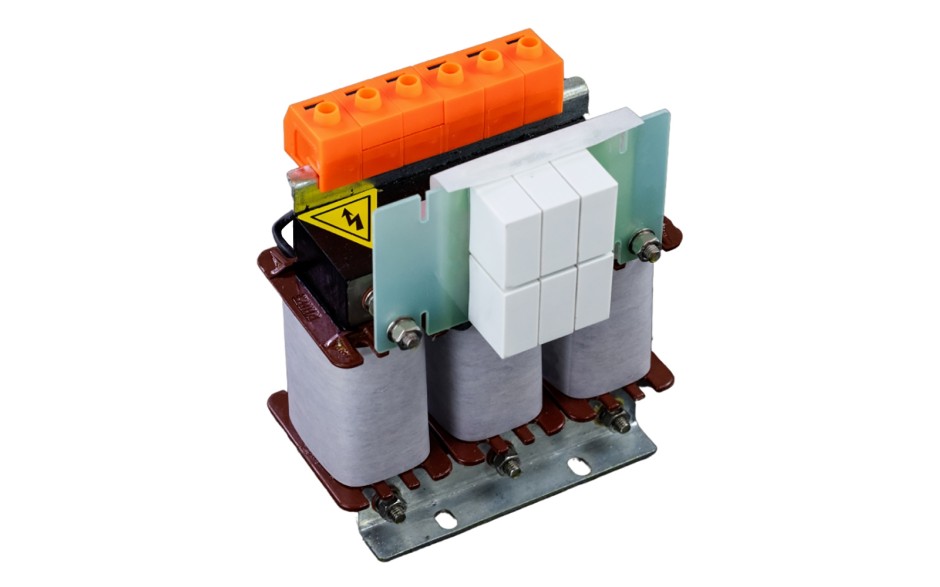

Filtr sinusoidalny to filtr wyjściowy (montowany pomiędzy silnikiem a falownikiem), który wygładza przebieg napięcia wyjściowego, zamieniając tętnienie PWM w sinusoidę. Kluczowym parametrem przy jego doborze jest znamionowy prąd wyjściowy przemiennika.
Zastosowanie filtrów sinusoidalnych pozwala na bezpieczne i efektywne sterowanie napędem w następujących sytuacjach:
Filtr jest wymagany w przypadku znacznych odległości między falownikiem a silnikiem (aż do 1000 m).
Filtr umożliwia stosowanie nieekranowanych przewodów silnikowych bez zakłócania pracy innych urządzeń. Jest to szczególnie przydatne w instalacjach z pompami głębinowymi, w których fabryczny przewód nie jest ekranowany.
Filtr zabezpiecza izolację silnika przed negatywnym wpływem wysokiej częstotliwości PWM. Dzięki temu może być wykorzystany do pracy z silnikami o złym stanie izolacji uzwojeń. Taka wada może objawiać się tym, że silnik podłączony bezpośrednio do sieci działa poprawnie, natomiast po zastosowaniu falownika występuje zwarcie częstotliwościowe.
Filtr sinusoidalny redukuje prądy łożyskowe, które znacznie przyczyniają się do szybkiego zużycia łożysk.
W przypadku wykorzystania filtrów sinusoidalnych do falowników serii DRV-28A pracujących w trybie zmiennomomentowym (wykorzystywanym do regulacji wentylatorów, pomp) konieczne jest zastosowanie większego filtra ze względu na wyższy ciągły prąd wyjściowy przemiennika pracującego w tym trybie.
Nie rekomendujemy stosowania filtrów innych marek z falownikami Astraada, tak samo jak nie rekomendujemy stosowanie filtrów i rezystorów Astraada z falownikami innych producentów. Zalecamy stosowanie dedykowanych układów dla najwyższej jakości działania akcesoriów falownikowych.
