Dotykowy panel operatorski QuickPanel+; 6", 1GHz, 512 MB RAM, 256 MB Flash, 1xETH, RS232, 2xUSB, 24VDC

Kod produktu: IC755CSS06RDA

Zaloguj się, by zobaczyć niższe ceny. Dla nowych kont potrzebujemy 24h na przydzielenie rabatu.
3 010,00 PLN brutto 3 702,30 zł
Podatek VAT: 23% , Cena brutto: 3 702,30 PLN

Czas dostawy: 2-8 tyg.
Dostawa: przesyłka kurierska lub odbiór osobisty
Zobacz warunki dostawy »
Produkt objęty jest pomocą techniczną ASTOR
Zobacz szczegóły wsparcia »

Brak dokumentacji do wyświetlenia

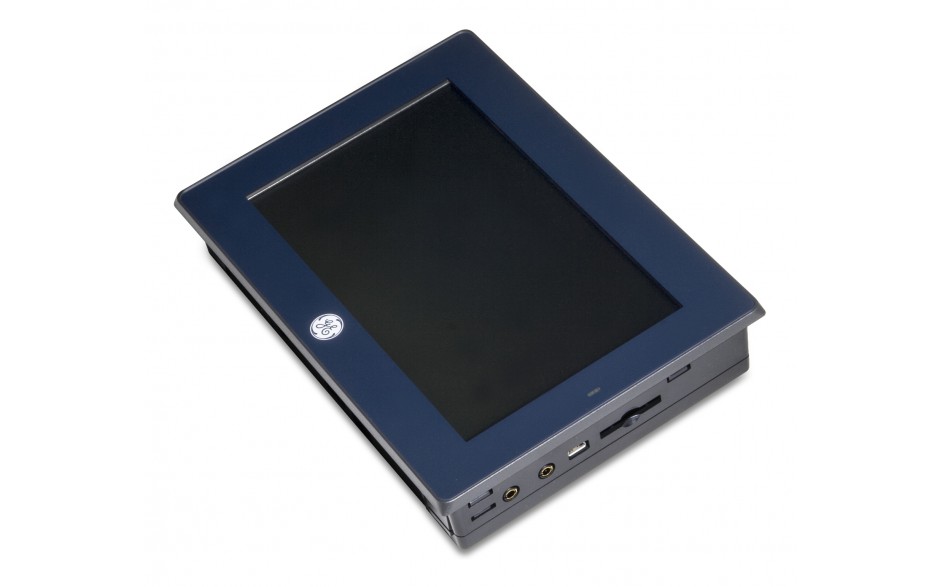

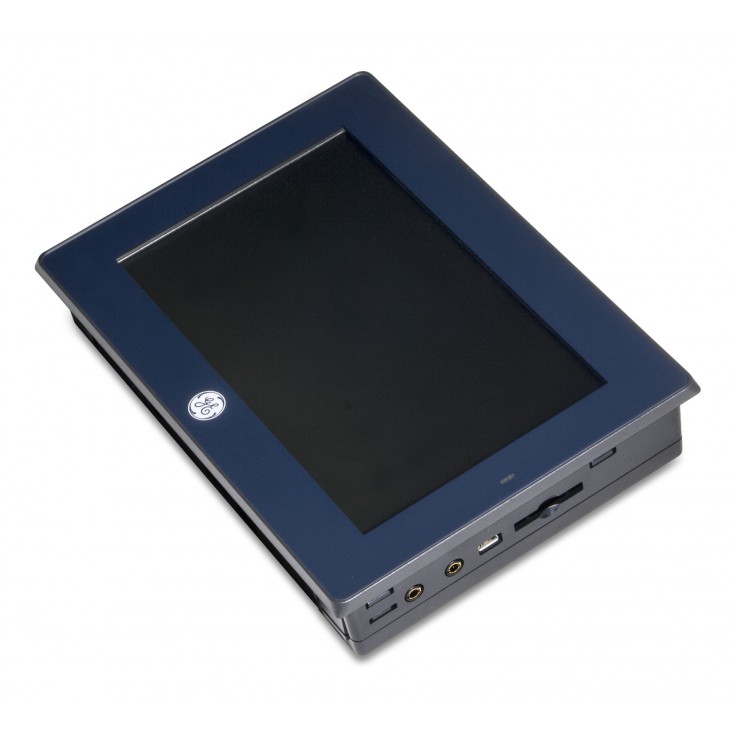

Panel IC755CSS06RDA wyposażony jest w ekran operatorski o przekątnej 5.7” i rozdzielczości 320 x 240 pikseli. Ekran obsługuje paletę 65535 barw posiada podświetlenie LED oraz rezystancyjną matrycę dotykową.

Panel wyposażony jest w procesor Freescale i.MX535 (1GHz ARM Cortex A8) oraz 512MB pamięci RAM DDR2 i 256MB pamięci Flash. Dodatkowo wybudowane jest 512KB pamięci SRAM podtrzymywanej bateryjnie.

Komunikacja ze sterownikiem może odbywać się za pomocą portu szeregowego lub Ethernet. W panelu opcjonalnie można zainstalować kartę pamięci SD; w ten sposób uzyskuje się funkcjonalność lokalnego dysku twardego.

Panel operatorski programowany jest za pomocą oprogramowania Proficy Machine Edition View, dzięki czemu wykorzystywane są wszystkie typowe dla wizualizacji obiekty (okna do trendów, alarmów oraz obiekty w pełni animowane – animacja koloru, wielkości położenia itp.). Może również pełnić rolę pomostu łączącego różnego rodzaju sterowniki z nadrzędnym systemem SCADA (m.in. dzięki wbudowanemu serwerowi OPC).

Cechy charakterystyczne panelu:

  • Wbudowany port Ethernet
  • Komunikacja w standardzie OPC
  • Komunikacja z układami wejść/wyjść oraz sterownikami poprzez Ethernet oraz port RS
  • Dostępne funkcje zabezpieczeń, zbierania danych, alarmów i trendów.
  • Obszerna biblioteka gotowych elementów graficznych
  • Możliwość uruchomienia aplikacji wizualizacyjnej, obsługującej do 8000 zmiennych.
IC755CSS06RDA
Rozdzielczość
320 x 240 pikseli, 5.7”
Ilość kolorów
65535
Typ ekranu
Analogowy, rezystancyjny
Klawiatura
NIE
Zasilanie nominalne
24 VDC
Dopuszczalny zakres napięcia zasilania
24 VDC ±20%
Pobór mocy
15 W przy 24 VDC

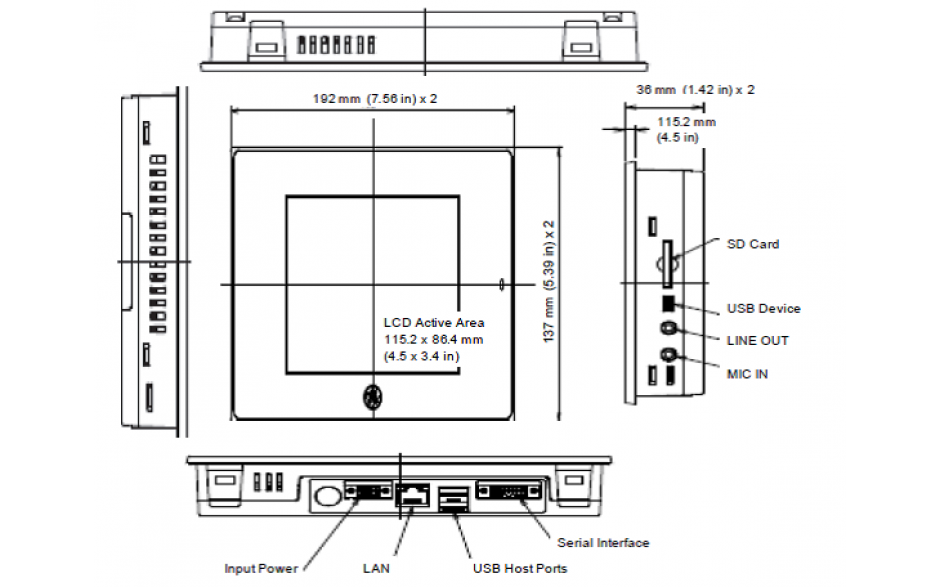

Rozmiary panelu
192 x 137 x 36 mm
Rozmiary otworu montażowego
183.5 x 128.5 mm
Montaż VESA
75 x 75 mm
Pamięć ROM
NAND FLASH 256 MB
Pamięć RAM
DDR3 SDRAM 512 MB
Pamięć SRAM
512 KB z podtrzymaniem bateryjnym
Port szeregowy 1
RS232
Port szeregowy 2
NIE
Porty USB
2 x USB 2.0 Client
1 x USB 2.0 Host
Port Ethernet 1
10/100 MB/s
Port Ethernet 2
NIE
Karty pamięci
Secure Digital 32GB
Diody LED
tak
Oprogramowanie narzędziowe
oprogramowanie do tworzenia wizualizacji - ME90MBP001
System operacyjny
Microsoft Windows Embedded Compact 7
Skrypty
View, Visual Basic
Trendy
trendy czasu rzeczywistego i historyczne
OPC serwer
TAK
Usługa Terminal Services
TAK
Serwer Web
TAK
Przeglądarki programów Microsoft
TAK
Obudowa
NEMA 4/12/x, IP65 (po zamontowaniu panelu)
Temperatura pracy
0 ¸ 55 °C
Temperatura składowania
-10 ¸ 60 °C
Odporność na wstrząsy
5-9 Hz przy amplitudzie 3.5 mm
9-150 Hz ze stałym przyspieszeniem 9.8 m/s2
(Zgodność 3502, IEC61131-2 JIS B)
Wysokość
800 ~ 1114 hPa, na wysokości do 2000 m
Wilgotność powietrza w miejscu pracy
85% (bez kondensacji pary wodnej)
Zgodność z normami
UL Class 1 Div 2 (Group A, B, C, D), CUL, CE
