Dotykowy panel operatorski Astraada HMI, matryca TFT 15” (1024x768, 65k), RS232, RS422/485, RS485, USB Client/Host, Ethernet, 30m gwarancji

icon-sku Kod produktu: AS45TFT1503

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
6 900,00 PLN 8 487,00 PLN
brutto, podatek VAT: 23%
 Panele Astraada kupiło już 1309 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 30 miesięcy



Opis produktu

Wymagana jest wersja oprogramowania Astraada HMI CFG min. V4.0.5.36. Oprogramowanie można pobrać bezpośrednio na naszej stronie.

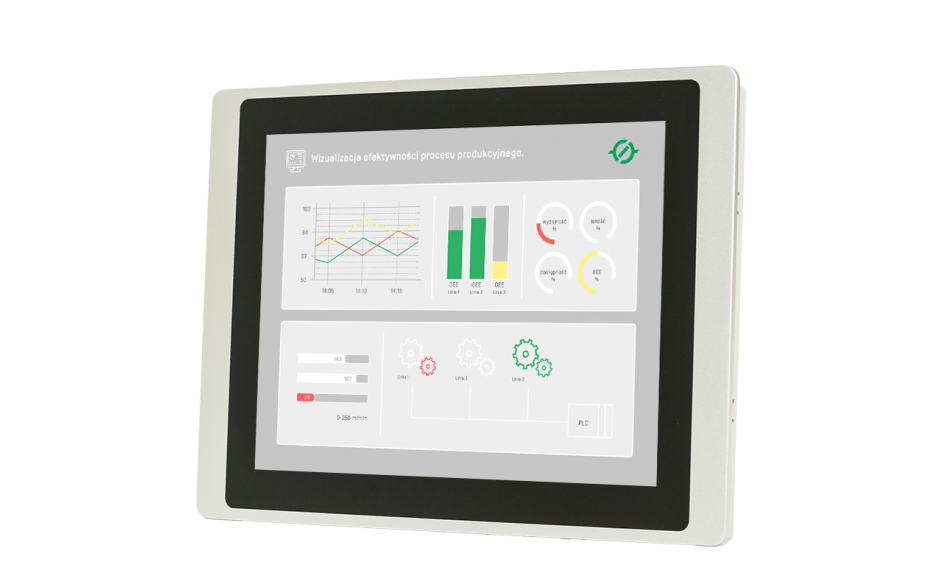

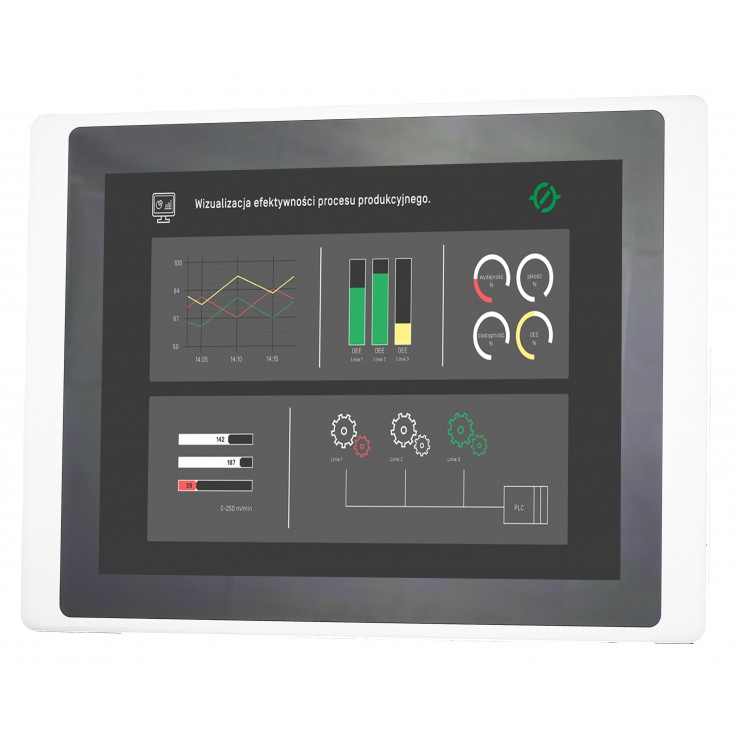

Panel operatorski AS45TFT1503 wyposażony jest w graficzny ekran operatorski o rozdzielczości 1024 x 768 pikseli, posiada aktywną matrycę dotykową o przekątnej 15.0” oraz obsługuje 65535 kolorów. Panoramiczny ekran operatorski oraz duża rozdzielczość sprawiają, że na ekranie panelu można bardzo dokładnie odwzorować sterowany proces, co ma znaczący wpływ na przyspieszenie obsługi.

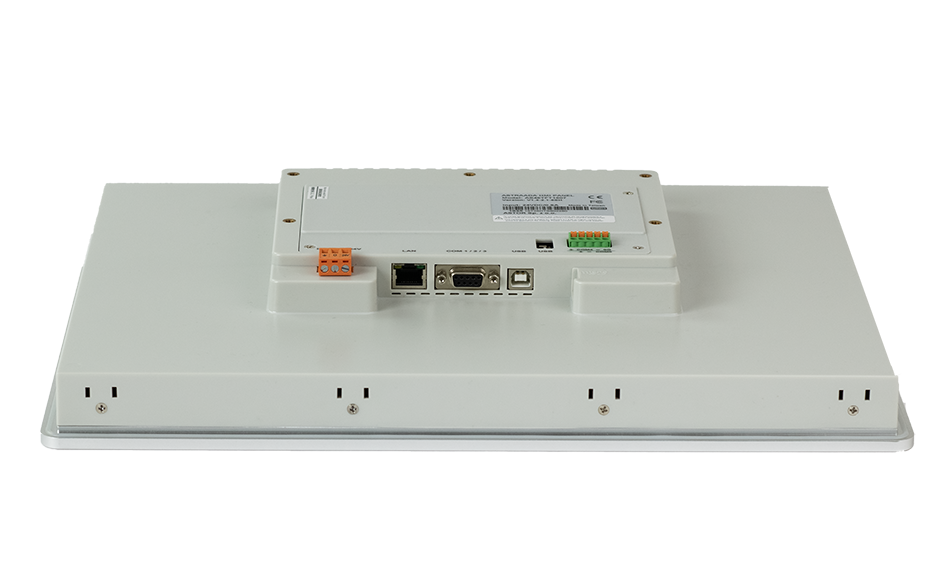

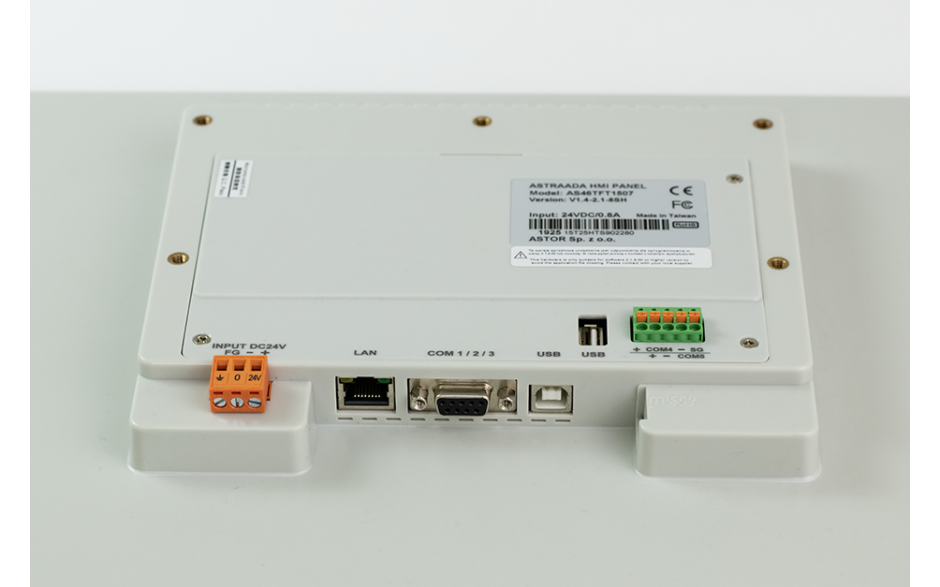

Panel wyposażony jest w trzy niezależne interfejsy komunikacyjne wyprowadzone fizycznie na dwóch portach, pracujących w następujących standardach:

  • port DB9: COM1 - RS232, COM2 – RS422/485 oraz COM3 – RS485,

Standardowo panel wyposażony jest ponadto w port Ethernet, port USB Host i Client. Wbudowane 64 MB pamięci RAM oraz 64 MB pamięci Flash pozwala na budowanie złożonych aplikacji wizualizacyjnych, które obsługują na ekranie animowane obiekty graficzne oraz bitmapy i animacje. Panel posiada dodatkowo 64 MB pamięci przeznaczonej na program i składowanie danych historycznych oraz 128 kB pamięci podtrzymywanej bateryjnie, w której można przechowywać dane procesowe.

Panel operatorski AS45TFT1503 programowany jest za pomocą oprogramowania Astraada HMI CFG (min. v4.0.5.36), które pozwala na konfigurację alarmów, trendów, receptur, logowania danych historycznych oraz zdarzeń. Funkcjonalność i możliwości panelu podnosi obsługa makr programowych oraz aplikacji wielojęzykowych. Panele programowane w środowisku Astraada HMI CFG od wersji 4.x.x dają nową funkcjonalność zdalnego dostępu za pomocą protokołu VNC.



Cechy charakterystyczne panelu:

  • Dotykowy, kolorowy ekran operatorski o przekątnej 15”
  • Obsługa 65535 kolorów
  • Rozdzielczość 1024 x 768 pikseli
  • Panoramiczny wyświetlacz
  • Wbudowane 3 szeregowych portów komunikacyjnych
  • Wbudowany port Ethernet z obsługą FTP Server oraz VNC Server
  • Wbudowany port USB Client i Host
  • Obsługa ponad 280 protokołów komunikacyjnych
  • Dostępne funkcje zabezpieczeń, zbierania danych, alarmów, receptur i trendów.
  • Mały pobór prądu
  • Małe wymiary

Panel operatorski AS45TFT1203 wyposażony jest w diodę LED umieszczoną na froncie, która pokazuje status zasilania panelu. Front panelu posiada zabezpieczenie IP65, dzięki czemu panel jest oporny na wodę oraz jest powleczony folią ochronną odporną na zadrapania.

Parametry

Model AS45TFT1503
CPU i pamięć
CPU RISC ARM9 32Bit
Pamięć podtrzymywana bateryjnie 128KB
Pamięć operacyjna 64 MB
Pamięć aplikacji 64 MB
Pamięć składowania danych 64 MB
Wyświetlacz
Typ ekranu TFT
Rozmiar 15"
Rozdzielczość 1024 x 768
Ilość obsługiwanych kolorów 65,535 kolorów
Jasność (cd/m2) 350
Podświetlenie (godzin) LED, 20,000
Interfejsy komunikacyjne
COM1 RS232
COM2 RS422/485
COM3 RS485
Ethernet (RJ45) 1 x 10/100 Mbps
USB Client tak, Client x1
USB Host tak, Host x1
Micro-SD Slot nie
Pozostałe parametry
Napięcie zasilania 24VDC ±10%
Pobór mocy 20W
Wymiary W x H x D [mm] 399.1 x 297.6 x 57.5
Wymiary otworu montażowego W x H [mm] 384.5 x 283
Waga 3 kg
Temperatura pracy -10 ~ 60°C
Stopień ochrony (front) IP65
Certyfikaty CE / FCC
