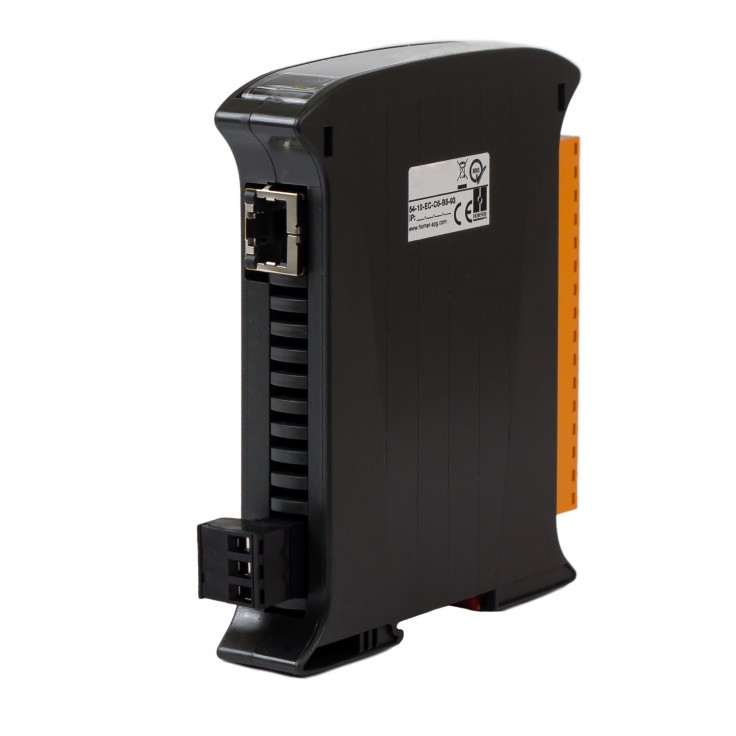

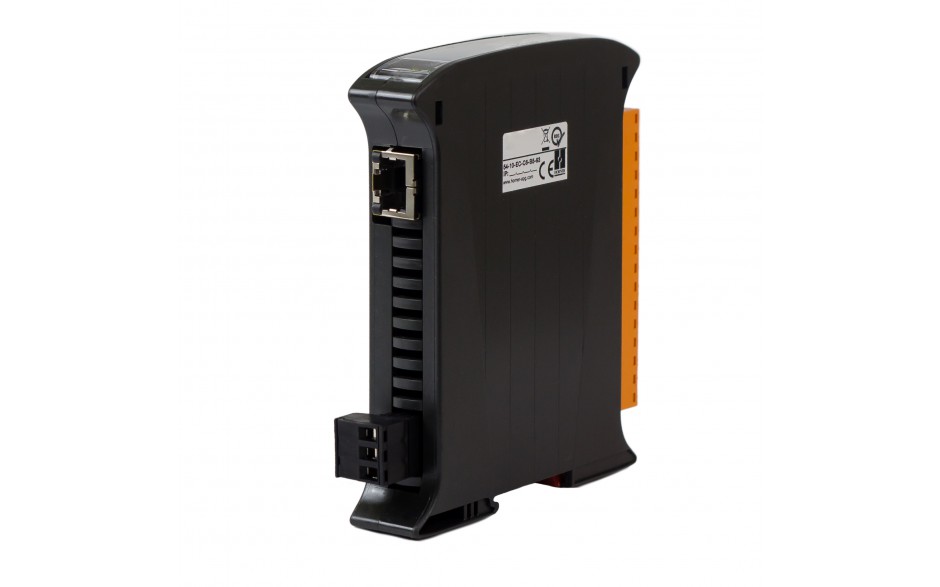

SmartMod PLUS I/O; 4 wejścia RTD (Pt100, Pt1000, Ni100, Ni1000); 16 bitów; Modbus TCP

icon-sku Kod produktu: HE399RTD100

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
1 190,00 PLN 1 463,70 PLN
brutto, podatek VAT: 23%
Produkty Horner APG kupiło już 1526 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 24 miesięcy



Opis produktu

HE399RTD100 jest modułem typu SmartMod+, posiadającym 4 wejścia RTD współpracujące z czujnikami Pt-100, Ni-100, Pt-1000, Ni-1000 oraz rezystancjami 0-2, KΩ 0-500 Ω. Mogą również pracować z potencjometrami.

Do wejść można podłączyć różne powszechnie stosowane czujniki temperaturowe.

Moduł używany jest do rozbudowy systemów sterowania o obsługę dodatkowych sygnałów wejść-wyjść i przeznaczony jest pracy w sieci MODBUS TCP/IP. Interfejs Ethernet umożliwia zapisywanie i odczytywanie wartości rejestrów wewnętrznych modułów w czasie rzeczywistym i współpracować z dowolnym urządzeniem nadrzędnym obsługującym tryb Modbus TCP Client.

Konfiguracja modułu realizowana jest z poziomu przeglądarki internetowej. Wbudowany webserwer pozwala po zalogowaniu na zmianę parametrów komunikacyjnych modułu oraz parametryzację kanałów pomiarowych.

HE399RTD100:

  • Moduł typu SmartMod+
  • 4 wejścia RTD Pt-100, Ni-100, Pt-1000, Ni-1000, 0-2 KΩ, 0-500 Ω.
  • Wejścia mogą również pracować z potencjometrami
  • Konfiguracja z poziomu przeglądarki internetowej
  • Komunikacja w oparciu o Modbus TCP

Parametry

Parametry
Ilość kanałów
4
Pt100
min: -200ºC, max: +850 ºC
Pt1000
min: -200ºC, max: +200 ºC
Ni100
min: -60ºC, max: +180 ºC
Ni1000
min: -60ºC, max: +150 ºC
Mierzona rezystancja
min: 0Ω, max: 0.5/2 kΩ
Nominalne wartości potencjometrów
min: 20Ω, max: 50 kΩ
Dokładność przetwarzania
+-/ 0.05% F.S.
Liniowość przetwarzania
+-/ 0.1% F.S.
Izolacja
1500 VAC, 50 Hz, 1 min
Dryft termiczny
+/- 0.01% F.S./ºC
Lead Wire Resistance Influence (RTD/rezystancja, 3 przewody)
+-/ 0.05% F.S./ Ω
Wzbudzenie RTD
~0.37 mA
Czas próbkowania (4 kanały)
150 ms
Izolacja
1500 VAC, 50 Hz, 1 min
Ochrona przed polaryzacją wsteczną
Max 60 VDC
Warm up time
3 min
Komunikacja
Obsługiwany tryb komunikacji
Modbus TCP
Port komunikacyjny
Ethernet 10/100 Base-T, złącze RJ45
Wspierane funkcje Modbus
1,2,3,4,5,6,8,15,16
Maksymalna prędkość transmisji
10/100 Mbps
Maksymalna długość kabla
100 m
Ilość jednoczesnych połączeń do modułu
16
Pozostałe parametry
Sposób montażu
Szyna DIN, EN-50022
Temperatura przechowywania
- 40 – 85°C
Temperatura pracy
-10 – 60°C
Pobór prądu
Standby – max 60 mA przy 24 VDC
Praca – max 75 mA przy 24 VDC
Praca – max 150 mA przy 14 VDC
Wilgotność
0-90%
Napięcie zasilania
10-30 VDC
Waga
160g
Konfiguracja urządzenia
Ustawienie wartości domyślnych
Przytrzymanie przycisku P przez 5 sekund
Domyślny adres IP
192.168.1.100
Domyślna maska
255.255.255.0
Domyślna brama
192.168.1.1
Domyślny adres Modbus ID
1
Domyślna nazwa użytkownika
Fact_user
Domyślne hasło użytkownika
Fact_pwd
