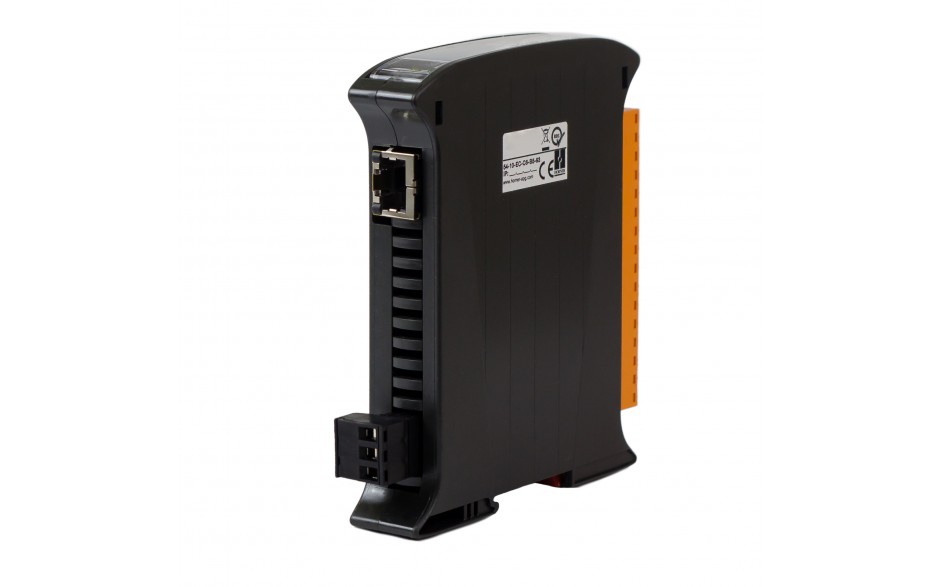

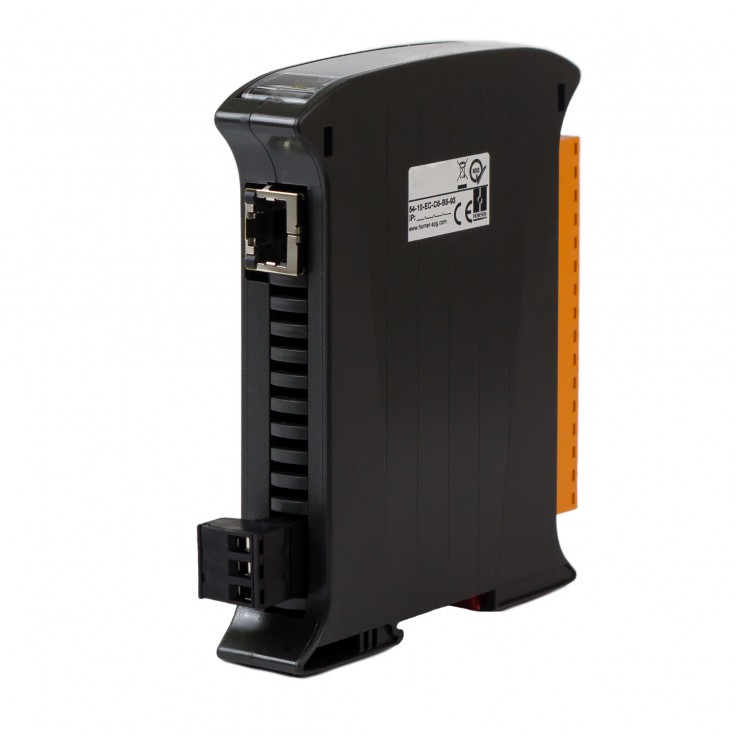

SmartMod PLUS I/O; 16 wejść dyskretnych 24 VDC; Modbus TCP

icon-sku Kod produktu: HE399DIM610

Czas dostawy: 2-8 tyg.
Zaloguj się, i zobacz niższe ceny.
1 100,00 PLN 1 353,00 PLN
brutto, podatek VAT: 23%
Produkty Horner APG kupiło już 1526 firm w Polsce.

Gwarancja 24 miesięcy



Opis produktu

HE399DIM610 jest modułem typu SmartMod+, posiadającym 16 wejść dyskretnych, z czego 4 wyposażone są dodatkowo w 32 bitowy licznik z pomiarem częstotliwości impulsów. Maksymalna obsługiwana częstotliwość wynosi 300 Hz dla impulsów o długości minimum 1 ms.

Do wejść modułu można podłączyć różne powszechnie stosowane urządzenia wejściowe np. wyłączniki przyciskowe, wyłączniki krańcowe, elektroniczne czujniki zbliżeniowe.

Moduł używany jest do rozbudowy systemów sterowania o obsługę dodatkowych sygnałów wejść-wyjść i przeznaczony jest pracy w sieci MODBUS TCP/IP. Interfejs Ethernet umożliwia zapisywanie i odczytywanie wartości rejestrów wewnętrznych modułów w czasie rzeczywistym i współpracować z dowolnym urządzeniem nadrzędnym obsługującym tryb Modbus TCP Client.

Konfiguracja modułu realizowana jest z poziomu przeglądarki internetowej. Wbudowany webserwer pozwala po zalogowaniu na zmianę parametrów komunikacyjnych modułu oraz parametryzację kanałów pomiarowych.

HE399DIM610:

  • Moduł typu SmartMod+
  • 16 wejść dyskretnych, 24 VDC
  • 4 wejścia z wbudowanym licznikiem impulsów
  • Wbudowany pomiar częstotliwości impulsów
  • Konfiguracja z poziomu przeglądarki internetowej
  • Komunikacja w oparciu o Modbus TCP

Parametry

Parametry
Ilość kanałów
8
Ilość zacisków wspólnych
2
Poziomy napięć
Stan wyłączony (OFF) – 0/3 VDC
Stan załączony (ON) – 10/30 VDC
Zakres napięć
12/14 VDC
Impedancja wejściowa
4.7 KΩ
Izolacja
1500 VAC, 50 Hz, 1 min
Ochrona przed polaryzacją wsteczną
Max 60 VDC
Ilość kanałów z pomiarem ilości impulsów
4, licznik 32 bitowy
Maksymalna częstotliwość impulsu
300 Hz
Minimalny czas trwania impulsu
1 ms
Komunikacja
Obsługiwany tryb komunikacji
Modbus TCP
Port komunikacyjny
Ethernet 10/100 Base-T, złącze RJ45
Wspierane funkcje Modbus
1,2,3,4,5,6,8,15,16
Maksymalna prędkość transmisji
10/100 Mbps
Maksymalna długość kabla
100 m
Ilość jednoczesnych połączeń do modułu
16
Pozostałe parametry
Sposób montażu
Szyna DIN, EN-50022
Temperatura przechowywania
- 40 – 85°C
Temperatura pracy
-10 – 60°C
Pobór prądu
Standby – 60 mA przy 24 VDC
Praca – max 90 mA przy 24 VDC
Praca – max 220 mA przy 10 VDC
Wilgotność
0-90%
Napięcie zasilania
10-30 VDC
Waga
160g
Konfiguracja urządzenia
Ustawienie wartości domyślnych
Przytrzymanie przycisku P przez 5 sekund
Domyślny adres IP
192.168.1.100
Domyślna maska
255.255.255.0
Domyślna brama
192.168.1.1
Domyślny adres Modbus ID
1
Domyślna nazwa użytkownika
Fact_user
Domyślne hasło użytkownika
Fact_pwd
