SmartMod PLUS I/O; 4 wejścia analogowe (+/- 20 mA, +/-10 V); 16 bitów; Modbus TCP

SmartMod PLUS I/O; 4 wejścia analogowe (+/- 20 mA, +/-10 V); 16 bitów; Modbus TCP

SmartMod PLUS I/O; 4 wejścia analogowe (+/- 20 mA, +/-10 V); 16 bitów; Modbus TCP

icon-sku Kod produktu: HE399ADC107

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
Porównaj Zapisz w schowku
1 150,00 PLN 1 414,50 PLN
brutto, podatek VAT: 23%
Produkty Horner APG kupiło już 1526 firm w Polsce.

Możesz zwrócić produkt do 14 dni.
Gwarancja 24 miesięcy



Opis produktu

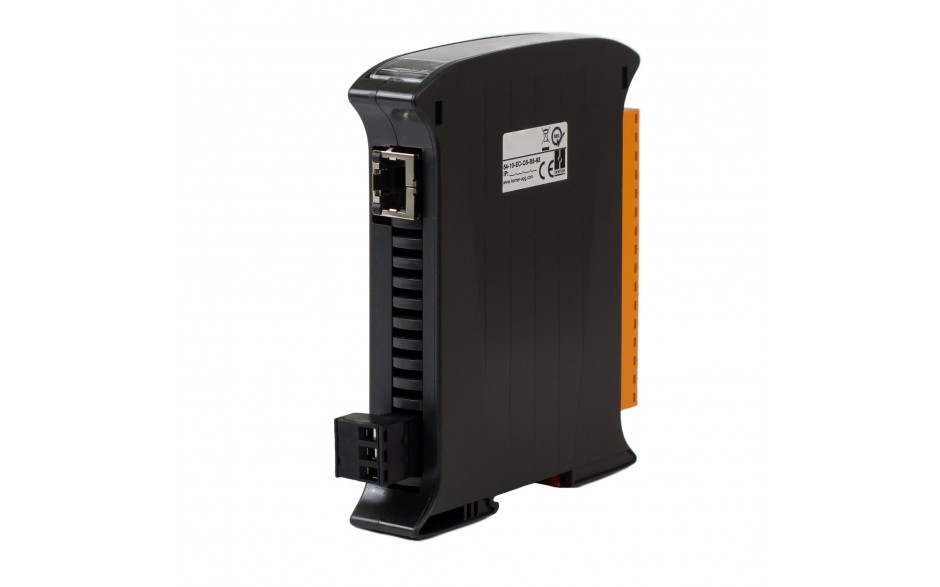

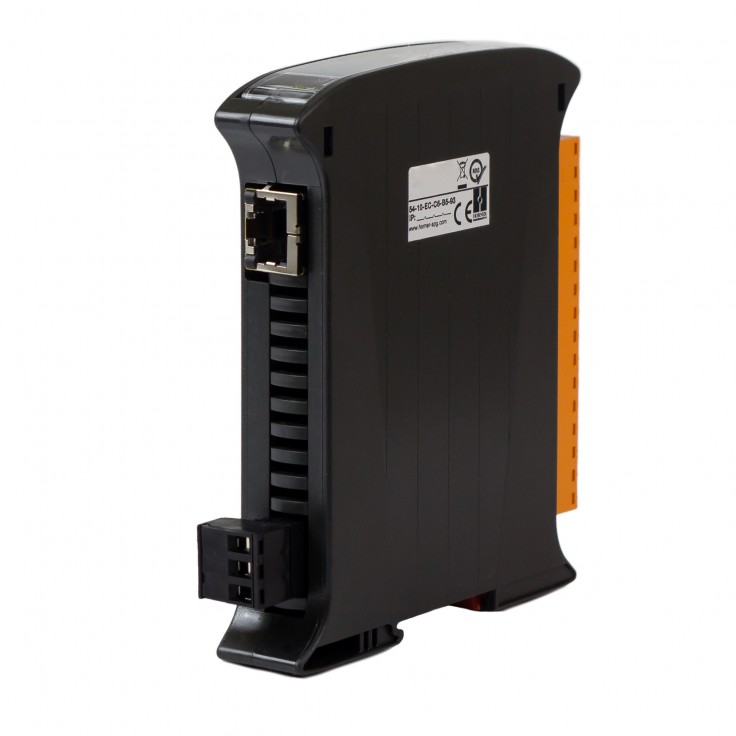

HE399ADC107 jest modułem typu SmartMod+, posiadającym 4 wejścia analogowe napięciowe +/-10 VDC i prądowe +/- 20 mA.

Do wejść można podłączyć różne powszechnie stosowane urządzenia współpracujące z modułami analogowymi napięciowymi +/-10 VDC i prądowymi +/- 20mA.

Moduł używany jest do rozbudowy systemów sterowania o obsługę dodatkowych sygnałów wejść-wyjść i przeznaczony jest pracy w sieci MODBUS TCP/IP. Interfejs Ethernet umożliwia zapisywanie i odczytywanie wartości rejestrów wewnętrznych modułów w czasie rzeczywistym i współpracować z dowolnym urządzeniem nadrzędnym obsługującym tryb Modbus TCP Client.

Konfiguracja modułu realizowana jest z poziomu przeglądarki internetowej. Wbudowany webserwer pozwala po zalogowaniu na zmianę parametrów komunikacyjnych modułu oraz parametryzację kanałów pomiarowych.

HE399ADC107:

  • Moduł typu SmartMod+
  • 4 wejścia analogowe napięciowe, +/-10 VDC
  • Konfiguracja z poziomu przeglądarki internetowej
  • Komunikacja w oparciu o Modbus TCP

Parametry

Parametry
Ilość kanałów
4
Napięcie wejściowe
min: -10 V, max: +10V
Prąd wejściowy
min: -20 mA, max: +10 mA
Dokładność przetwarzania
+/- 0.05% F.S.
Liniowość przetwarzania
+/- 0.1% F.S.
Impedancja wejściowa
V: ≥1MΩ
mA: ~22Ω
Zasilanie pomocnicze na kanał
12 VCC min, 20 mA
Dryft termiczny
+/- 0.01% F.S./ºC
Czas próbkowania (dla 4 kanałów)
150 ms
Izolacja
1500 VAC, 50 Hz, 1 min
Ochrona przed polaryzacją wsteczną
Max 60 VDC
Komunikacja
Obsługiwany tryb komunikacji
Modbus TCP
Port komunikacyjny
Ethernet 10/100 Base-T, złącze RJ45
Wspierane funkcje Modbus
1,2,3,4,5,6,8,15,16
Maksymalna prędkość transmisji
10/100 Mbps
Maksymalna długość kabla
100 m
Ilość jednoczesnych połączeń do modułu
16
Pozostałe parametry
Sposób montażu
Szyna DIN, EN-50022
Temperatura przechowywania
- 40 – 85°C
Temperatura pracy
-10 – 60°C
Pobór prądu
Standby – 85 mA przy 24 VDC
Standby – max 100 mA przy 20 VDC
Praca – max 150 mA przy 24 VDC
Praca – max 170 mA przy 20 VDC
Wilgotność
0-90%
Napięcie zasilania
20-30 VDC
Waga
160g
Konfiguracja urządzenia
Ustawienie wartości domyślnych
Przytrzymanie przycisku P przez 5 sekund
Domyślny adres IP
192.168.1.100
Domyślna maska
255.255.255.0
Domyślna brama
192.168.1.1
Domyślny adres Modbus ID
1
Domyślna nazwa użytkownika
Fact_user
Domyślne hasło użytkownika
Fact_pwd
Zobacz pełną dokumentację
