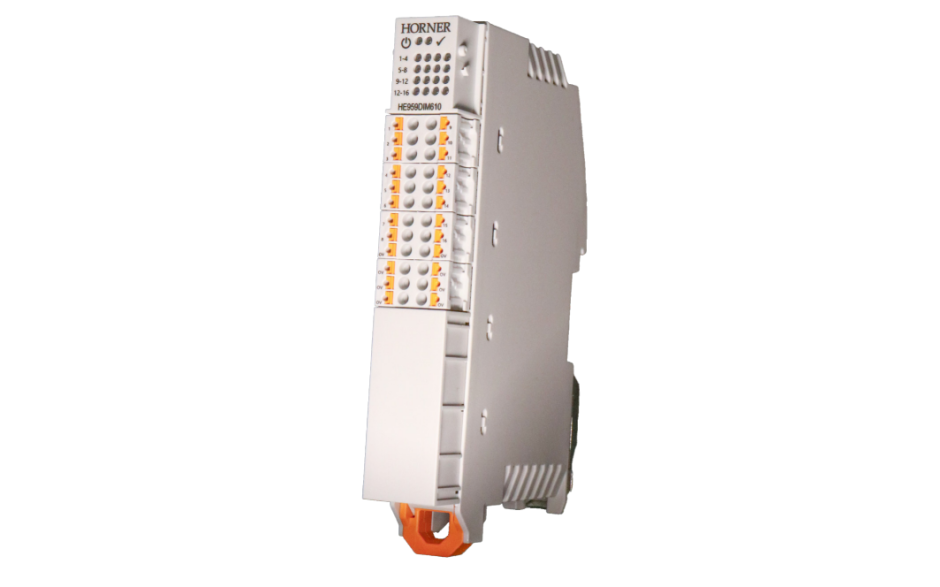

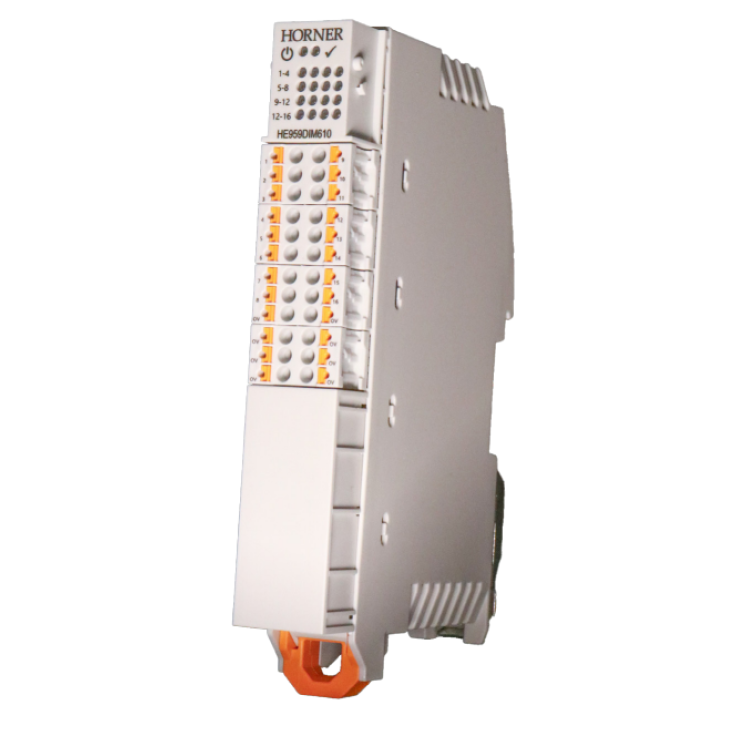

OCS I/O; 16 wejść dyskretnych 12-24VDC; Logika P/N

icon-sku Kod produktu: HE959DIM610

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
720,00 PLN 885,60 PLN
brutto, podatek VAT: 23%

Możesz zwrócić produkt do 14 dni.
Gwarancja 24 miesięcy



Opis produktu

OCS IO

OCS IO to modułowy układ rozszerzeń dla sterowników Horner APG do budowania węzłów oddalonych OCS IO. Przeznaczony jest do zastosowań w systemach wymagających podłączenia większej ilości sygnałów obiektowych do urządzenia sterującego Horner APG, lub do rozproszenia systemu sterowania na większym obszarze.

Modułowa konstrukcja OCS IO pozwala elastycznie dobierać moduły rozszerzeń w ramach każdego węzła i podłączyć go do dowolnego sterownika Horner APG obsługującego sieci CsCAN z firmware co najmniej 15.70.

Każdy węzeł oddalony OCS IO składa się z interfejsu komunikacyjnego (HE959CNX116) oraz podłączonych do niego modułów rozszerzeń. Interfejs wyposażony jest w port CsCAN wyprowadzany na 2 złączach RJ45, dzięki czemu można łączyć węzły ze sobą w sieć o topologii magistrali (DaisyChain). Do jednego interfejsu komunikacyjnego można podłączyć do 7 modułów rozszerzeń, a moduły można dobierać indywidualnie do potrzeb każdego obiektu.

W ramach jednego systemu sterowania można podłączyć maksymalnie 16 węzłów oddalonych OCS IO oddalonych od sterownika Horner APG o maksymalnie 500 metrów. OCS IO konfigurowane są z poziomu oprogramowania Cscape.

Urządzenia montowane są na szynie DIN, mogą pracować w temperaturze od -10°C do +60°C i dostarczane są z 24-miesięcznym okresem gwarancyjnym.



Parametry

Parametry

Ilość wejść cyfrowych
16
Wymagane zasilanie (stan ustalony)

<130mA dla 5V

<26mA dla 24V

Wejścia na moduł
8
Zakres napięcia
10-24 VDC
Napięcie maksymalne
35VDC
Napięcie przy włączeniu
8 V
Napięcie przy wyłączeniu
4,7 V
Impedancja wejściowa
10 kΩ
Prąd włączenia
1mA
Prąd wyłączenia
200μA
Reakcja od wyłączenia do włączenia
max. 1ms
Reakcja od włączenia do wyłączenia
max. 1ms
Wskaźnik stanu
1 na wejście
Okablowanie portówy
Cyfrowe wejścia/wyjścia 16-24 AWG / 0,2-1,5 mm²
Wymiary [mm]
76.5 x 124.5 x 19
Waga [kg]
0.08
Temperaturowy zakres pracy
-40°C do 60°C
Temperaturowy zakres składowania
-40°C do 85°C
Wilgotność względna
5-95%, bez kondensacji
