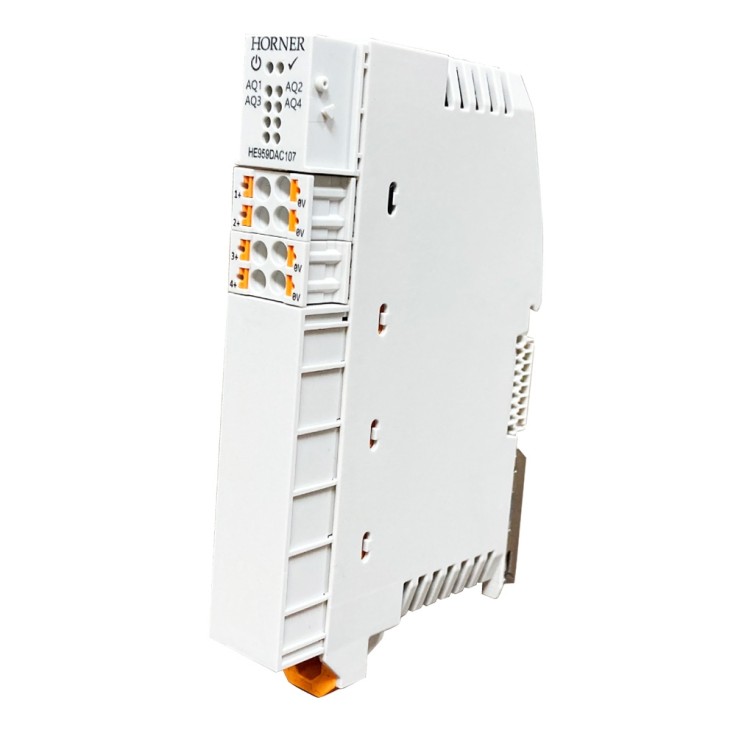

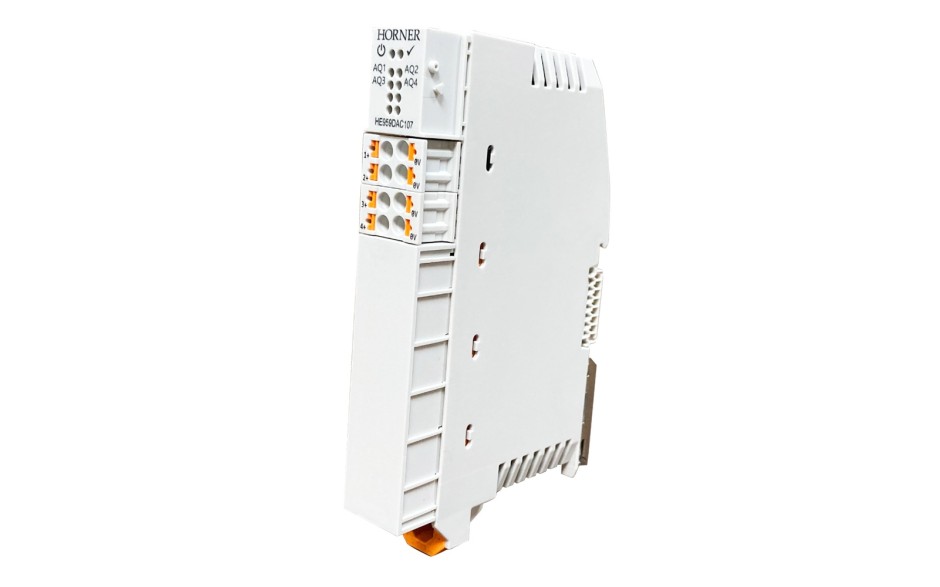

OCS I/O; 4 wyjścia analogowe prądowo/napięciowe (0-20mA/4-20mA/±10V/0-10V)

icon-sku Kod produktu: HE959DAC107

Dostępny icon-available
Zaloguj się, i zobacz niższe ceny.
1 230,00 PLN 1 512,90 PLN
brutto, podatek VAT: 23%

Możesz zwrócić produkt do 14 dni.
Gwarancja 24 miesięcy



Opis produktu

OCS IO

OCS IO to modułowy układ rozszerzeń dla sterowników Horner APG do budowania węzłów oddalonych OCS IO. Przeznaczony jest do zastosowań w systemach wymagających podłączenia większej ilości sygnałów obiektowych do urządzenia sterującego Horner APG, lub do rozproszenia systemu sterowania na większym obszarze.

Modułowa konstrukcja OCS IO pozwala elastycznie dobierać moduły rozszerzeń w ramach każdego węzła i podłączyć go do dowolnego sterownika Horner APG obsługującego sieci CsCAN z firmware co najmniej 15.70.

Każdy węzeł oddalony OCS IO składa się z interfejsu komunikacyjnego (HE959CNX116) oraz podłączonych do niego modułów rozszerzeń. Interfejs wyposażony jest w port CsCAN wyprowadzany na 2 złączach RJ45, dzięki czemu można łączyć węzły ze sobą w sieć o topologii magistrali (DaisyChain). Do jednego interfejsu komunikacyjnego można podłączyć do 7 modułów rozszerzeń, a moduły można dobierać indywidualnie do potrzeb każdego obiektu.

W ramach jednego systemu sterowania można podłączyć maksymalnie 16 węzłów oddalonych OCS IO oddalonych od sterownika Horner APG o maksymalnie 500 metrów. OCS IO konfigurowane są z poziomu oprogramowania Cscape.

Urządzenia montowane są na szynie DIN, mogą pracować w temperaturze od -10°C do +60°C i dostarczane są z 24-miesięcznym okresem gwarancyjnym.



Parametry

Parametry

Ilość wyjść analogowych
4
Wymagane zasilanie (stan ustalony)

60mA przy 5 V

<92mA przy 24V

Zakresy wyjściowe
0-20mA / 4-20mA / -10V to 10V / 0-10V
Rozdzielczość nominalna
12 bitów
Minimalne obciążenie 10 V
500 Ω
Maksymalne napięcie
10 VDC
Maksymalne obciążenie prądowe
500Ω
Minimalne obciążenie prądowe
30 mA
Maksymalny błąd przy 25°C (z wyłączeniem zera)

20mA 0,3% pełnej skali

0 - 10V 0,3% pełnej skali

Okablowanie portów
16-24 AWG / 0.2-1.5mm²
Wymiary [mm]
76.5 x 124.5 x 19
Waga [kg]
0.084
Temperaturowy zakres pracy
-40°C do 60°C
Temperaturowy zakres składowania
-40°C do 85°C
